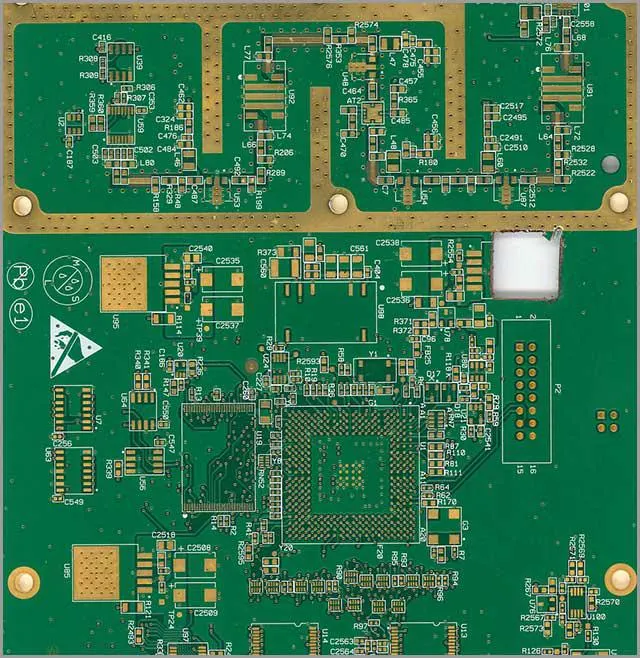

OSP to organiczna powłoka, która chroni odsłoniętą miedź na płytce drukowanej do chwili lutowania. Powstaje z preparatu wodnego, którego składniki selektywnie wiążą się z powierzchnią miedzi. Przy wyborze tego wykończenia trzeba uwzględnić wymagania montażu oraz kontrolę procesu nakładania warstwy ochronnej.
Czym jest wykończenie OSP na PCB?
Wykończenie powierzchni zabezpiecza odsłonięte obszary miedzi, na których później powstaną połączenia lutowane. OSP pełni tę funkcję za pomocą cienkiej warstwy organicznej. Miedź pozostaje pod nią chroniona przed utlenianiem do momentu lutowania. Samo nałożenie powłoki nie tworzy jeszcze połączenia elektrycznego między wyprowadzeniem elementu a polem lutowniczym.
W dokumentacji płytki warto wyraźnie oddzielić rodzaj jej konstrukcji od sposobu zabezpieczenia powierzchni. Określenie sztywno-elastyczne PCB opisuje budowę obwodu, a OSP — jego wykończenie. Wymagania dotyczące obu tych obszarów należy przekazać producentowi, zamiast zakładać, że wybór konstrukcji automatycznie rozstrzyga o rodzaju powłoki.
Z czego powstaje warstwa ochronna OSP?
Preparaty OSP zawierają kwasy organiczne i związki azotu. Ważną grupą są azole, między innymi benzotriazole, imidazole i benzimidazole. Związki te tworzą wiązania koordynacyjne z atomami miedzi. W ten sposób na jej powierzchni powstają kompleksy Cu(I) ze związkami heterocyklicznymi zawierającymi azot, które budują warstwę ochronną.
Mechanizm ochrony polega więc na oddziaływaniu preparatu z miedzią. Nie należy opisywać go jako rdzewienia ani celowego utleniania powierzchni. Taki opis odwraca sens procesu: zadaniem OSP jest zachowanie powierzchni nadającej się do późniejszego lutowania. Równie mylące byłoby utożsamianie preparatu OSP z samą kalafonią lub dowolną żywicą.
Skład i jakość środka powlekającego wymagają ścisłej kontroli. Nazwa OSP określa metodę wykończenia, ale nie zastępuje opisu stosowanej chemii ani warunków prowadzenia procesu. Dla odbiorcy płytek istotna jest powtarzalność uzyskiwanej ochrony, dlatego warto ustalić z wykonawcą sposób potwierdzania jakości powłoki.
Przygotowanie powierzchni i nakładanie OSP
Przed powlekaniem miedź trzeba przygotować. Czyszczenie usuwa zanieczyszczenia, takie jak pozostałości olejów czy ślady po dotykaniu płytki. Przygotowanie obejmuje również usunięcie tlenków i odpowiednią obróbkę powierzchni. W opisie procesu występują mikrowytrawianie, płukanie, aplikacja preparatu OSP oraz suszenie.
Taki wykaz przedstawia ogólny przebieg pracy, a nie gotową instrukcję technologiczną. Szczegółową kolejność operacji i parametry należy określić dla konkretnego preparatu. Nie warto przenosić przypadkowej receptury na inną linię produkcyjną ani traktować samego płukania jako potwierdzenia prawidłowo przeprowadzonego procesu.
Kontrola powinna obejmować zarówno przygotowanie miedzi, jak i środek używany do jej zabezpieczenia. Złożoność procesu wymaga pilnowania składu oraz jakości preparatu. W praktycznych uzgodnieniach z producentem dobrze więc pytać nie tylko o dostępność OSP, lecz także o sposób utrzymywania powtarzalności i dokumentowania odbioru partii.
Grubość OSP: przykład przeliczenia jednostek
Typowa warstwa OSP ma grubość od dziesiątek do setek nanometrów. Jest to skala ułamków mikrometra. Informacja ta pomaga zrozumieć charakter powłoki, ale nie stanowi specyfikacji odbiorczej konkretnej płytki. Nie należy na jej podstawie samodzielnie wyznaczać dolnej i górnej granicy akceptacji.
Przykład obliczeniowy z założonymi wartościami: przyjmijmy grubości 50 nm oraz 500 nm wyłącznie do pokazania zamiany jednostek. Odpowiadają im wartości 0,05 µm oraz 0,5 µm. Nie są to wyniki pomiarów ani zalecane grubości dla zamówienia.
| Założona grubość | Ta sama grubość w mikrometrach |
|---|---|
| 50 nm | 0,05 µm |
| 500 nm | 0,5 µm |
Przeliczenie można zapisać jako proporcję: 500 nm × (0,05 µm / 50 nm) = 0,5 µm. Jednostki nanometrów skracają się, a wynik otrzymujemy w mikrometrach. Przy porównywaniu dokumentacji należy zatem sprawdzać zarówno wartość, jak i jednostkę oraz odróżniać przykład od rzeczywistego wymagania technologicznego.
Zalety OSP i ograniczenia procesu
OSP nie wymaga obróbki wysokotemperaturowej podczas nakładania wykończenia. To istotna różnica względem HASL, w którym płytka trafia do kąpieli stopionego lutowia. Ograniczenie obciążenia cieplnego na tym etapie jest zaletą OSP, ale nie rozstrzyga jeszcze o przebiegu późniejszego montażu.
W porównaniu z HASL metoda OSP może ograniczać wpływ procesu na środowisko. Nie oznacza to jednak, że dowolny preparat wodny jest obojętny dla otoczenia lub że sama nazwa wykończenia potwierdza zgodność całego wyrobu z wymaganiami. Wybór technologii trzeba oprzeć na jej rzeczywistym zastosowaniu i dokumentacji.
Ograniczeniem jest konieczność ścisłej kontroli chemii procesu. Cienka warstwa ochronna wymaga też ostrożnego obchodzenia się z płytkami, bez niepotrzebnego dotykania czy zarysowywania pól lutowniczych. Nie należy przy tym zastępować oceny jakości samym oglądaniem powierzchni ani obiecywać trwałości powłoki na podstawie ogólnego opisu technologii.
OSP, HASL, ENIG i srebro immersyjne — porównanie
Dobór wykończenia warto rozpocząć od funkcji powierzchni oraz wymagań montażu. Znaczenie mają między innymi płaskość pól, zwilżalność i ochrona miedzi. Poniższe zestawienie pokazuje jakościowe różnice między metodami; nie jest rankingiem ani podstawą do przypisania jednej technologii wszystkim projektom.
| Wykończenie | Sposób zabezpieczenia miedzi | Zalety | Ograniczenia |
|---|---|---|---|
| OSP | Organiczna warstwa wiążąca się selektywnie z miedzią. | Ochrona do lutowania; nakładanie bez obróbki wysokotemperaturowej. | Konieczna ścisła kontrola składu i jakości preparatu. |
| HASL | Pokrycie odsłoniętej miedzi stopionym lutowiem; usunięcie nadmiaru nożami gorącego powietrza. | Bardzo dobra zwilżalność podczas lutowania i ochrona przed korozją. | Naprężenia termiczne mogą powodować wady płytki. Pionowe poziomowanie daje gorszą płaskość, co utrudnia montaż elementów o drobnym rastrze. |
| ENIG | Nikiel osadzany bezprądowo, pokryty cienką warstwą złota z roztworu jego soli. | Bardzo dobra płaskość, korzystna dla BGA, odporność na utlenianie i ograniczenie migracji miedzi. | Znane jest ryzyko powstania nieprzewodzącej warstwy zawierającej nikiel i fosfor. |
| Srebro immersyjne | Cienka warstwa srebra uzyskana przez zanurzenie w roztworze jonów srebra. | Bardzo dobra płaskość względem HASL oraz małe straty przy wysokich częstotliwościach, związane z efektem naskórkowym. | Możliwa degradacja przez utlenianie i zanieczyszczenia powietrza, w tym związki siarki oraz chlor. |
Przy HASL trzeba odróżniać odmianę ołowiową od bezołowiowej. Spośród tych wariantów tylko bezołowiowy spełnia wymagania RoHS. Znaczenie ma również sposób poziomowania: wariant poziomy zapewnia lepszą płaskość niż pionowy. Sam skrót HASL nie opisuje więc wszystkich cech oferowanego wykończenia.
Pokrewną metodą jest ENEPIG, w której między niklem a złotem znajduje się dodatkowa cienka warstwa palladu osadzanego bezprądowo. Do innych dostępnych rodzajów wykończenia należy cyna immersyjna. W specyfikacji warto używać pełnego oznaczenia wybranej technologii, aby uniknąć nieporozumień przy wycenie i zamówieniu.
Normy przy porównywaniu wykończeń PCB
Numer normy ma znaczenie dopiero w połączeniu z jej zakresem. Dokument dotyczący warstwy metalicznej lub montażu BGA nie staje się automatycznie wymaganiem dla OSP. W rozmowie z wykonawcą należy sprawdzić, do którego materiału albo etapu produkcji odnosi się przywołane oznaczenie.
| Dokument | Zakres związany z omawianymi technologiami | Jak odczytywać odniesienie |
|---|---|---|
| IPC-4552A | Jakość wykończenia ENIG. | Odnosić do ENIG; nie traktować jako specyfikacji warstwy OSP. |
| IPC-7095D | Problemy związane z układami BGA i ich naprawą. | Uwzględniać w kontekście BGA, a nie jako normę składu preparatu OSP. |
| IPC-4553 | Srebro immersyjne. | Stosować odniesienie w kontekście tego wykończenia, bez przenoszenia wymagań na OSP. |
Przy zamówieniu trzeba ustalić obowiązujące wydanie dokumentu oraz kryteria odbioru. Powyższe oznaczenia służą uporządkowaniu porównania technologii. Nie są deklaracją zgodności konkretnego producenta ani certyfikatem jakości dostarczanych płytek.
Lista kontrolna przed zamówieniem płytek z OSP
Wymagania dotyczące wykończenia najlepiej uzgodnić wspólnie z producentem płytki i wykonawcą montażu PCB. Pozwala to powiązać ochronę miedzi z dalszym przebiegiem produkcji. Przygotowując dokumentację, warto przejść przez następujące punkty:
- Wskaż technologię. Zapisz OSP jako wymagane wykończenie i uzgodnij zasady ewentualnej zmiany na inną metodę.
- Opisz wymagania montażu. Przekaż informacje o obudowach elementów i wymaganiach dotyczących pól lutowniczych, aby wybór powłoki był świadomy.
- Zapytaj o kontrolę preparatu. Ustal, jak wykonawca nadzoruje skład oraz jakość środka powlekającego i potwierdza powtarzalność procesu.
- Oddziel przykład od specyfikacji. Nie przepisuj ilustracyjnych przeliczeń grubości jako granic dopuszczalnych dla produktu.
- Uzgodnij odbiór. Określ wymagane dokumenty i kryteria oceny przed uruchomieniem zamówienia.
- Sprawdź odniesienia do norm. Powiąż każde oznaczenie z właściwym wykończeniem lub zagadnieniem montażowym.
FAQ — pytania o OSP na PCB
Czy OSP jest powłoką metaliczną?
Nie. Warstwę ochronną tworzą związki organiczne, które wiążą się z miedzią. To inny mechanizm niż pokrywanie powierzchni lutowiem w HASL lub nakładanie niklu i złota w ENIG.
Jak cienka jest warstwa OSP?
Typowo ma grubość od dziesiątek do setek nanometrów. Jest to opis skali, a nie gotowe kryterium odbioru. Wymagania dla zamówienia trzeba ustalić z producentem.
Czy OSP jest zawsze lepsze od HASL?
Nie ma uniwersalnej odpowiedzi. OSP nie wymaga obróbki wysokotemperaturowej przy nakładaniu, natomiast HASL zapewnia bardzo dobrą zwilżalność. Przy wyborze należy uwzględnić także płaskość powierzchni i wymagania procesu.
Czy IPC-4552A określa wymagania dla OSP?
Nie. To dokument dotyczący ENIG. Przywołanie go w porównaniu wykończeń nie oznacza, że opisuje skład, grubość lub kryteria odbioru organicznej warstwy OSP.
Podsumowanie
OSP zabezpiecza odsłoniętą miedź cienką warstwą organiczną do czasu lutowania. O jakości decydują przygotowanie powierzchni oraz kontrola składu i jakości preparatu. Wykończenie należy dobierać do wymagań płytki i montażu, a w dokumentacji jasno rozdzielać ogólne właściwości technologii, przykłady obliczeniowe i uzgodnione kryteria odbioru.
