Protoshield Arduino-Powiedzmy, że masz pomysł i zalecane komponenty, takie jak Arduino, aby towarzyszyć mu. To, co pozostaje, to platforma, która pozwoli Ci zbudować Twój pomysł na projekt i wprowadzić go w życie. Medium/platformą, której szukasz jest Arduino Protoshield.
Elementy Protoshield ułatwiają prototypowanie, pozwalając na łatwe i szybkie połączenie Arduino z breadboardem.
W tym poście dowiemy się, jak złożyć Arduino Protoshield, przyglądając się jego cechom i składnikom zestawu.
Zawartość
Co to jest Arduino proto shield?
Cechy Arduino protoshield
Jak go złożyć?
Podsumowanie
Czym jest tarcza proto Arduino?
Tarcza proto Arduino jest tarczą do prototypowania, która może pomóc Ci zaprojektować własny obwód. Często jest idealna do lutowania SMD lub TH IC na obszarze prototypowym przed przetestowaniem ich na płycie Arduino.
Cechy Arduino protoshield
Niektóre z cech i właściwości Arduino protoshield są następujące;
Po pierwsze, ma komponenty takie jak gniazdo USB, rezystory, diody LED, przełączniki i przyciski).
Następnie, ma złącze USB typu B i obszar prototypowania w stylu breadboard.
Po trzecie, możesz łatwo znaleźć szyny zasilania 5V, 3.3V i masę w dowolnym miejscu na breadboardzie.
Ponadto ma podwójne wyłamanie ISP dla łatwego układania i programowania.
Posiada również wyprowadzenie portu Arduino I2C oraz UART, co umożliwia podłączenie zewnętrznej komunikacji.
Poza tym, że posiada kilka rozmiarów otworów przelotowych, aby dopasować się do większości części, ma również duży obszar prototypowania o skoku 0,1 cala.
Wreszcie, jest kompatybilny z Arduino UNO.

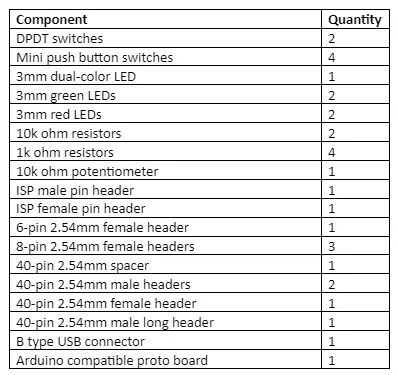

Zestaw Arduino Protoshield zazwyczaj składa się z następujących elementów.
Jak to zmontować?
Teraz, gdy mamy już wymagania elektroniczne, złóżmy Arduino Protoshield.
Protoshield Arduino-Krok pierwszy
Najpierw przylutuj czerwoną diodę LED do otworów w zarysie gniazda zasilania i upewnij się, że zarys na płytce pasuje do płaskiej strony diody.
Następnie przylutuj zieloną diodę LED, ale tym razem na otwory w zarysie płytki Pin13.
Uwaga: Długa nóżka na diodach LED to anoda, natomiast krótka nóżka to katoda. Katoda wchodzi w płaską krawędź półkola płytki.

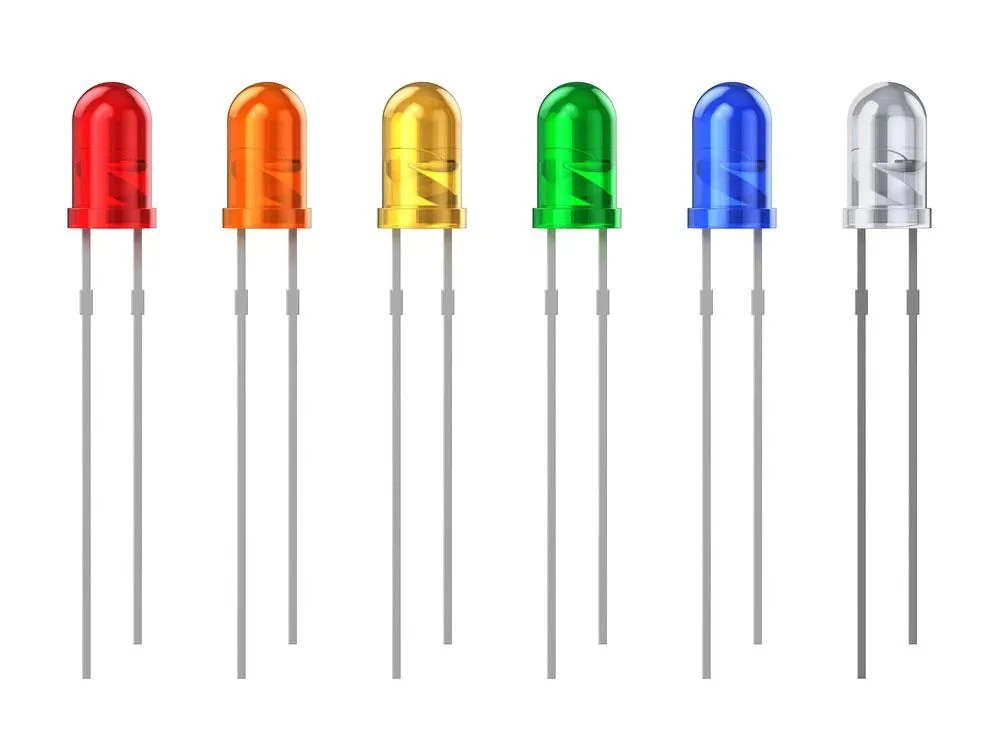

(diode LED)
Następnie przylutuj dwa rezystory oznaczone jako R2 i R1.
Następnie przylutuj nagłówek ISP i przycisk reset. Często zaleca się włożenie przycisku reset przed nagłówkiem ISP, aby ułatwić podłączenie.
Przyciski mini switcha powinny idealnie pasować do kwadratowych śladów z kółkami w środku.
Protoshield Arduino-Krok 2
Podczas wlutowywania głowic, upewnij się, że są one prosto ustawione względem siebie, aby bez wysiłku podłączyć je do Arduino.
(Elementy elektroniczne, główki)
Rozpocznij od podłączenia 6-pinowego złącza, a następnie 8-pinowego.
Krok trzeci
Przylutuj męskie i żeńskie złącza do przelotowych pinów JC#.
Zauważ jednak, że jeśli używasz Arduino, nie będziesz lutował ADC7 i ADC6. Odwrotnie, gdy używasz Seeeduino, przylutujesz tylko ADC7 i ADC6. Ponadto, użyjesz drutów zworkowych, aby uzyskać połączenia pinów, ponieważ pomaga to w utrzymaniu uniwersalności i możliwości ponownego użycia Protoshield.
Protoshield Arduino-Krok 4
Teraz umieść w porcie USB złącze USB, a następnie zamocuj potencjometr w otworach 80mil na płytce.
Możesz teraz umieścić dolne lewe piny zasilania zgodnie z wymaganiami twojego projektu.
Powyższy wygląd jest kompletny, ale ma pusty obszar do prototypowania. Możesz zdecydować się na wlutowanie dużej ilości układów scalonych o rozmiarze DIP (Dual in-line package).
Alternatywnie, można dodać na górze obszaru breadboard, jeśli zamierzasz ponownie użyć tarczy. Płytki mogą być samoprzylepne, które idealnie przylegają do obszaru prototypowania. Jednakże procedura obejmie magistrale GND i 5V, nawet jeśli masz dostęp do tych głowic.
Ekran posiada nowe 6-pinowe gniazdo BlueSMiRF na krawędzi Protoshielda. Będziesz potrzebował modemu Bluetooth BlueSMiRF, aby dopasować go do układu pinów w headerze. Następnie podłącz modem bezpośrednio do pinów szeregowych Arduino (D1 i D0).
BlueSMiRF normalnie działa, zastępując potrzebę stosowania kabli szeregowych.
To wszystko! Zakończyłeś budowę swojej tarczy Arduino Protoshield. Możesz dalej używać tarczy do prototypowania projektów takich jak;
Zegar 555,
Odbiornik stacji pogodowej,
Kontroler/monitor temperatury,
4-bitowy labirynt,
Sterowanie serwomechanizmami za pomocą joysticka,
Ultradźwiękowy dalmierz taśmowy, oraz
Host USB Arduino.
Podsumowanie
Mamy nadzieję, że będziecie się tak dobrze bawić jak my podczas budowy naszego Arduino Protoshield. Kroki są rozbudowane. Dlatego złożenie pomysłu na projekt powinno być proste.
Jednakże, jeśli potrzebujesz wyjaśnień lub masz pytania, prosimy o kontakt z nami.
