Kable spawalnicze i kable akumulatorowe: czym się różnią i jak dobrać przekrój?

Kable spawalnicze i kable akumulatorowe różnią się przede wszystkim budową linki, materiałem osłony i przeznaczeniem: kabel spawalniczy zwykle łatwiej zginać, a akumulatorowy dobiera się do połączeń zasilających w określonym środowisku. Przy takim samym przekroju i materiale żyły większa liczba drucików nie oznacza automatycznie mniejszego spadku napięcia ani większej obciążalności. Przekrój należy sprawdzić obliczeniowo dla całego obwodu, natomiast dopuszczalny prąd, temperaturę i warunki układania potwierdzić w karcie konkretnego kabla.

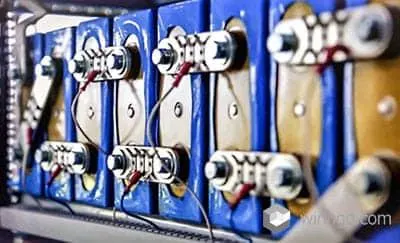

Przy zasilaniu z akumulatora niewielka rezystancja przewodu może powodować istotną stratę napięcia. W obwodzie spawania dochodzą częste przemieszczenia kabla oraz praca przerywana. Nazwa produktu pomaga zawęzić wybór, ale nie zastępuje danych o żyle, izolacji, końcówkach i sposobie chłodzenia.

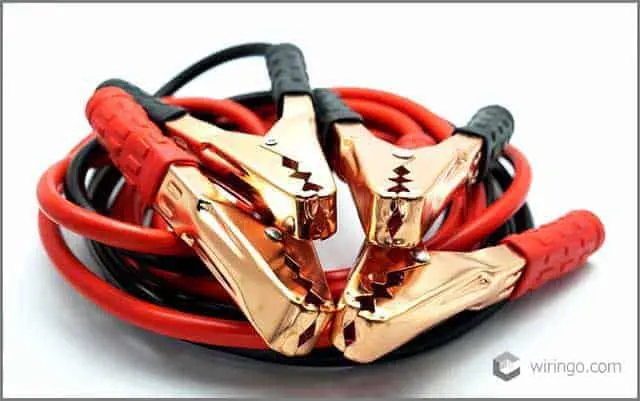

Kabel spawalniczy a akumulatorowy — porównanie konstrukcji

Poniższa tabela opisuje typowe rozwiązania, a nie wymagania wspólne dla wszystkich wyrobów. Dostępne są również bardzo giętkie kable akumulatorowe; nie należy z góry uznawać ich za sztywne ani mniej odporne.

Żyła: liczy się przekrój miedzi, nie grubość kabla

Przekrój żyły oznacza ilość materiału przewodzącego w przekroju poprzecznym. Nie jest przekrojem całego kabla z izolacją ani polem koła wyznaczonego przez zewnętrzną średnicę linki, w której pozostają przestrzenie między drucikami. Gruba osłona może sprawiać wrażenie masywnego przewodu, chociaż miedzi jest w nim mniej niż w cieńszym kablu innego typu.

Rozdrobnienie żyły przede wszystkim zmienia jej zachowanie mechaniczne. Cieńsze druciki łatwiej się zginają, a odpowiedni skręt pozwala im przemieszczać się względem siebie. Dla prądu stałego nie daje to samo w sobie przewagi w przewodzeniu: podstawą obliczeń pozostają materiał, przekrój i długość. Rzeczywista rezystancja zależy również od konstrukcji linki i wykonania przewodnika.

Nie podstawiaj do wzoru dla miedzi danych kabla z aluminium pokrytego miedzią. Sam kolor powierzchni nie potwierdza materiału całej żyły. Przy oznaczeniu AWG korzystaj z przekroju podanego w dokumentacji; podobny rozmiar metryczny nie musi być dokładnym odpowiednikiem. W dalszych obliczeniach używamy wyłącznie przekrojów w mm², bez przybliżonych przeliczników AWG.

Izolacja i powłoka: sprawdź środowisko, nie tylko nazwę tworzywa

Izolacja oddziela elektrycznie żyłę od otoczenia, a powłoka zewnętrzna, jeśli występuje, zapewnia dodatkową ochronę. W niektórych konstrukcjach pojedyncza osłona spełnia obie funkcje. Przy porównywaniu kart katalogowych sprawdź więc przekrój budowy kabla, zamiast zakładać obecność osobnych warstw.

Oznaczenie rodziny materiału nie jest kompletną specyfikacją. PVC to polichlorek winylu, XLPE to polietylen usieciowany, a EPDM jest rodzajem kauczuku. O właściwościach gotowego wyrobu decydują także skład mieszanki i konstrukcja osłony. Sam napis EPDM nie potwierdza wymaganej odporności na olej; tę właściwość producent powinien zadeklarować dla konkretnego kabla. Szerszy kontekst doboru materiału zawiera artykuł o izolacjach przewodów i kabli.

• Temperatura: odróżnij dopuszczalną temperaturę żyły od temperatury otoczenia oraz zakresu montażu i pracy ruchomej.
• Kontakt z płynami: sprawdź odporność na występujące w instalacji oleje, paliwa, elektrolit i środki czyszczące.
• Trasa: uwzględnij tarcie, ostre krawędzie, nacisk uchwytów, drgania i bliskość gorących części.
• Warunki zewnętrzne: sprawdź wymagania dotyczące wody, ozonu i promieniowania UV oraz ograniczenia czasu ekspozycji.

Napięcie znamionowe odczytaj z karty wybranego wyrobu. Nie istnieje jedna wartość właściwa dla wszystkich kabli spawalniczych ani wszystkich akumulatorowych. Podobnie nie można zakładać, że kabel spawalniczy zawsze wytrzymuje wyższą temperaturę.

Jak obliczyć rezystancję kabla na metr

Dla jednorodnego przewodnika stosujemy zależność R = ρ × L / A, gdzie R oznacza rezystancję w Ω, L długość w m, a A pole przekroju w mm². Do obliczeń przyjmujemy rezystywność miedzi w temperaturze 20°C: ρ = 0,017241 Ω·mm²/m. To wartość odniesienia materiału, nie deklaracja parametrów konkretnego kabla.

Dla odcinka o długości 1 m otrzymujemy R = 0,017241 / A Ω. Poniższe wartości wynikają wyłącznie z tego wzoru; nie są pomiarami ani tabelą dopuszczalnych prądów. Przeliczenie jednostek: 1 Ω = 1000 mΩ.

Do ostatecznego doboru użyj maksymalnej rezystancji żyły z karty kabla, przeliczonej na jego długość. Przekrój nominalny nie gwarantuje zgodności z idealnym modelem: znaczenie mają tolerancje wykonania i skręcenie drucików. Jeśli producent podaje rezystancję na kilometr, podziel ją przez 1000, aby otrzymać wartość na metr.

Wpływ temperatury na rezystancję

Dla miedzi przyjmujemy współczynnik temperaturowy α = 0,00393 K⁻¹ odniesiony do 20°C. W przybliżeniu liniowym R(T) = R(20°C) × [1 + α × (T − 20°C)]. Różnica temperatur wyrażona w kelwinach ma taką samą wartość liczbową jak różnica wyrażona w stopniach Celsjusza.

Przykład założony: temperatura żyły wynosi 60°C, czyli jest o 40 K wyższa od temperatury odniesienia. Mnożnik rezystancji to 1 + 0,00393 × 40 = 1,1572, a wzrost wynosi 15,72%. Temperatura 60°C jest założeniem rachunkowym, a nie przewidywanym wynikiem nagrzewania ani dopuszczalną temperaturą dowolnej izolacji.

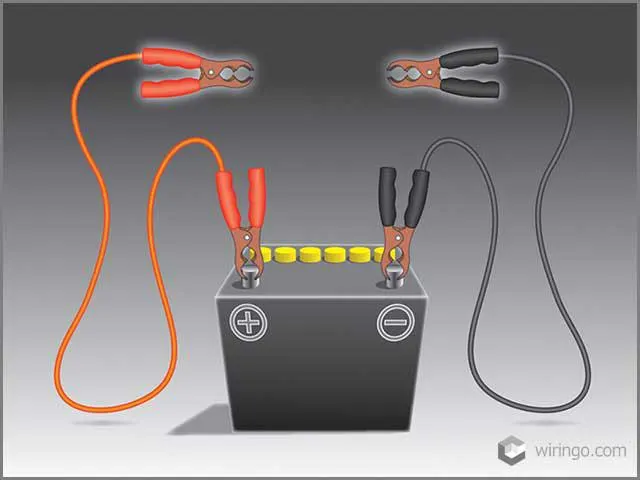

Przykład założony: dobór kabla między akumulatorem a odbiornikiem

Rozpatrzmy odbiornik zasilany osobnym przewodem dodatnim i ujemnym. Wszystkie poniższe wymagania są założeniami przykładu, a nie zaleceniami dla konkretnego urządzenia:

• napięcie instalacji: 12 V prądu stałego;
• prąd obciążenia: 150 A, przyjęty jako stały na potrzeby obliczenia;
• długość przewodu dodatniego: 2 m, ujemnego: 2 m; razem L = 4 m;
• jednakowy materiał i przekrój obu żył, temperatura miedzi: 60°C;
• dopuszczalny spadek napięcia w całym torze zasilania i powrotu: 0,30 V, w tym przyjęta rezerwa 0,05 V na połączenia i osprzęt.

Na same żyły pozostaje zatem 0,30 − 0,05 = 0,25 V. Rezerwa nie jest zmierzoną stratą na zaciskach: trzeba ją później zweryfikować dla końcówek, bezpiecznika, rozłącznika i pozostałych elementów toru.

Obliczenie dla przekroju 50 mm²

1. Rezystancja całej pętli w 20°C: R = 0,017241 × 4 / 50 = 0,00137928 Ω.
2. Spadek napięcia w 20°C: ΔU = I × R = 150 × 0,00137928 ≈ 0,2069 V.
3. Moc zamieniana w ciepło w 20°C: P = I² × R = 150² × 0,00137928 ≈ 31,03 W.
4. Rezystancja w założonych 60°C: R ≈ 0,00137928 × 1,1572 ≈ 0,00159610 Ω.
5. Spadek napięcia i straty w 60°C: ΔU ≈ 0,2394 V, P ≈ 35,91 W.

Podana moc cieplna dotyczy łącznie obu przewodów, bez strat na połączeniach. Obliczenia wykonano przed zaokrągleniem wyników. Nie są one pomiarem temperatury ani potwierdzeniem obciążalności.

Można też przekształcić wzór: A ≥ ρ × L × I × 1,1572 / 0,25. Dla przyjętych danych otrzymujemy A ≥ 47,88 mm². Z porównywanych przekrojów 50 mm² jest więc pierwszym kandydatem do dalszej weryfikacji. Suma obliczonego spadku i rezerwy wynosi 0,2394 + 0,05 = 0,2894 V, czyli mniej niż przyjęte 0,30 V.

To jeszcze nie zatwierdzenie kabla. Wynik należy przeliczyć z maksymalnej rezystancji katalogowej, sprawdzić obciążalność cieplną i wymagania odbiornika przy najniższym napięciu akumulatora. Gdy powrót prądu odbywa się przez nadwozie lub ramę, zamiast fikcyjnej długości przewodu ujemnego uwzględnij rezystancję rzeczywistej drogi powrotnej i jej połączeń.

Dlaczego straty I²R nie wyznaczają temperatury kabla

Moc strat opisuje tempo wydzielania ciepła. Temperatura żyły zależy również od oddawania tego ciepła do otoczenia: ułożenia, przewiewu, osłon, sąsiednich przewodów i czasu obciążenia. Ten sam kabel może nagrzewać się inaczej rozłożony swobodnie, a inaczej w ciasnej wiązce lub na bębnie. Obliczony wzrost rezystancji przy zadanej temperaturze nie jest obliczeniem temperatury powstającej pod obciążeniem.

Obciążalność prądową należy odczytać z karty kabla albo właściwej normy dla danego zastosowania. Muszą się zgadzać temperatura znamionowa izolacji, temperatura otoczenia, sposób ułożenia, grupowanie przewodów i cykl pracy. Nie przenoś wartości dla przerywanego spawania do ciągłego zasilania przetwornicy. Krótki impuls rozruchowy też nie dowodzi dopuszczalności długotrwałego przepływu tego samego prądu.

Giętkość i obciążalność to odrębne kryteria. Kabel spawalniczy nie staje się odpowiedni do instalacji akumulatorowej tylko dlatego, że łatwo go ułożyć. Trzeba jeszcze potwierdzić odporność osłony, dopuszczenie do konkretnego zastosowania i współpracę z końcówkami.

Końcówki, prowadzenie i kontrola po montażu

Nawet dobrze dobrana żyła nie usunie strat na luźnym lub niewłaściwie zaciśniętym połączeniu. Zależność I²R obowiązuje również dla styku, ale tam ciepło wydziela się na małej powierzchni. Problemy całego toru zasilającego omawia także wpis o usterkach wiązki akumulatora.

1. Dobierz końcówkę do linki. Sprawdź przekrój, klasę giętkości, średnicę wiązki drucików i materiał. Otwór pod śrubę jest tylko jednym z kryteriów.
2. Dobierz narzędzie do końcówki. Stosuj wskazaną matrycę, długość odizolowania i sposób zaciskania. Nie obcinaj drucików, żeby wcisnąć żyłę do za małej tulei końcówki.
3. Odciąż połączenie. Mocowanie kabla powinno przejmować jego ciężar i drgania. Zachowaj katalogowy promień gięcia, szczególnie przy wyjściu z końcówki.
4. Chroń trasę i źródło zasilania. Zapewnij przepusty i ochronę przed przetarciem. Dobierz ochronę zwarciową oraz jej położenie zgodnie z wymaganiami obwodu; sam większy przekrój nie zastępuje zabezpieczenia.
5. Sprawdź gotowy obwód. Kontroluj polaryzację, mocowanie, jakość zacisków oraz spadki napięcia pod obciążeniem, osobno na przewodach i połączeniach. Pomiar małej rezystancji wymaga odpowiedniej metody, np. pomiaru czteroprzewodowego.

Próbę cieplną prowadzi się w warunkach odpowiadających pracy urządzenia, z ustalonym kryterium dopuszczalnej temperatury. Sama ciągłość obwodu nie wykrywa wszystkich wad zacisku. Więcej zagadnień kontrolnych opisuje artykuł o testowaniu przewodów. Przy zamawianiu kompletnego połączenia warto też rozróżnić zespół kablowy i wiązkę przewodów, aby dokumentacja obejmowała również osłony, rozgałęzienia i mocowania.

Typowe błędy przy doborze

• Liczenie tylko przewodu dodatniego. Spadek obejmuje pełną drogę przepływu prądu, włącznie z powrotem i stykami.
• Dobór wyłącznie na podstawie spadku napięcia. Spełnienie tego warunku nie potwierdza bezpiecznej temperatury pracy.
• Porównywanie prądów z różnych tabel. Wartości dla pracy ciągłej i przerywanej lub odmiennych sposobów ułożenia nie są zamienne.
• Uznawanie miękkiej osłony za uniwersalnie odporną. Elastyczność nie potwierdza odporności na płyny, przecięcie ani wielokrotne zginanie w prowadniku.
• Pomijanie końcówek. Za mała końcówka, niewłaściwy zacisk lub brak odciążenia może zniweczyć korzyść z większego przekroju.

Najczęstsze pytania

Czy kabel spawalniczy można podłączyć do akumulatora?

Tak, jeżeli jego dokumentacja potwierdza odpowiednie napięcie, obciążalność, warunki środowiskowe i zastosowanie, a końcówki pasują do budowy linki. W instalacji pojazdu trzeba dodatkowo uwzględnić wymagania producenta pojazdu. Sam przekrój i elastyczność nie wystarczą.

Czy kabel z większą liczbą drucików mniej się grzeje?

Nie wynika to z samej liczby drucików. Przy takim samym materiale, przekroju i długości straty w pierwszym przybliżeniu będą podobne. Porównaj rezystancję katalogową oraz warunki chłodzenia; drobność drucików ocenia się głównie pod kątem giętkości i zakończenia przewodu.

Czy 50 mm² wystarczy do 150 A?

W opisanym przykładzie założonym spełnia warunek spadku napięcia w uproszczonym modelu. Odpowiedź dla rzeczywistej instalacji wymaga sprawdzenia rezystancji katalogowej, temperatury otoczenia, ułożenia, czasu obciążenia oraz parametrów końcówek. Nie jest to uniwersalna wartość obciążalności.

Czy większy przekrój naprawi grzejącą się klemę?

Nie usuwa przyczyny nadmiernej rezystancji styku. Należy sprawdzić stan powierzchni, zacisk żyły, dopasowanie elementów i dokręcenie według wymagań producenta. Pomiar spadku napięcia na samym połączeniu pod obciążeniem pomaga odróżnić problem klemy od strat w przewodzie.
