Tranzystor BC549-O tranzystorze BC549, tranzystory NPN i PNP to rodziny tranzystorów wchodzące w skład BJT. BJT (bipolar junction transistors) wykorzystują dziury elektronowe i elektrony jako źródło nośników ładunku.
Schematyczne symbole tranzystorów PNP i NPN
Źródło; Wikipedia
W dzisiejszym artykule omówimy typ tranzystora NPN znanego jako BC549. Damy ci kawałek szczegółowych informacji o jego cechach, zasadzie działania, pinout, aplikacjach i alternatywach.
Co to jest tranzystor BC549?
Tranzystor BC549 jest tranzystorem ogólnego przeznaczenia BJT należącym do rodziny tranzystorów NPN. Posiada trzy warstwy, które obejmują jedną warstwę z domieszką P i dwie warstwy z domieszką N. Dodatkowo składa się z dwóch złączy PN. Jedno z nich znajduje się w stanie wstecznie spolaryzowanym, natomiast drugie w stanie spolaryzowanym do przodu.
Złącze PN
Źródło: Wikipedia
Rozkład pinów tranzystora BC549 i konfiguracja pinów
BC549 posiada trzy piny, emiter, bazę i kolektor. Pomimo tego, że różnią się koncentracją domieszek i działaniem, trzy piny łączą się zewnętrznie z innymi układami.
Napięcie bazy jest mniejsze od napięcia kolektora. Również w porównaniu z innymi końcówkami, końcówka emiterowa ma duże domieszkowanie.
Symbol elektryczny i zaciski BC549
Terminal emiterowy/pin1 - Często odprowadza prąd.
Base terminal/pin2 - Kontroluje prąd pomiędzy emiterem a kolektorem.
Collector pin/pin3 - Pozwala na przepływ prądu.
Ponadto, możesz użyć tranzystora BC549 w trzech głównych konfiguracjach, a mianowicie;
Konfiguracja wspólnego kolektora,
Standardowa konfiguracja bazy, oraz
Konfiguracja wspólnego emitera.
Typ Common emitter jest stosowany głównie dlatego, że ma dokładne wartości napięcia i prądu znamionowego dla procesu wzmacniania.
Beta (β) jest współczynnikiem wzmocnienia, który określa charakter wzmocnienia. Praktycznie jest to stosunek prądu bazy do prądu kolektora. Często w tranzystorze BC549 mamy współczynnik wzmocnienia od 420 do 800.
Odwrotnie mamy alfa (α) jako wzmocnienie prądowe (stosunek prądu emitera do prądu kolektora). Wartość ta waha się od 0,95 do 0,99, ale, można też użyć jej jako jedności.
Tranzystor BC549-Cechy tranzystora BC549
Tranzystor BC549 posiada specyfikację i cechy;
Po pierwsze, posiada maksymalne napięcie kolektor-emiter (VCE) wynoszące 30V. Podobnie, maksymalne napięcie kolektor-baza (VCB) wynosi również 30V.
Następnie, maksymalne napięcie emiter-baza wynosi 5V.
Jest to tranzystor NPN o niskim napięciu i małym prądzie.
Pojemność kolektora to 4.5 pF, natomiast częstotliwość przejściowa to 200MHz.
Minimalne i maksymalne wzmocnienie DC również mieści się w zakresie od 110 do 800.
Maksymalny prąd kolektora to 100mA, natomiast maksymalna dyssypacja kolektora to 500mW.
Ponadto, jego maksymalna temperatura pracy i przechowywania powinna zawierać się w zakresie od -65°C do +150°C.
Wreszcie, jego typ opakowania to SOT54 i TO-92.
Tranzystor BC549-Zasada działania BC549
W normalnych warunkach, napięcie emitera w tranzystorze BC549 wynosi 5V. Oznacza to, że gdy przyłożysz 5V do jego zacisku bazowego, otrzyma on biasing i wywoła reakcję elektronową.
Terminal bazy w tranzystorze BC549 działa jak zawór regulacyjny, który reguluje liczbę elektronów.
Później terminal kolektora zbiera wyemitowane elektrony z terminalu bazy. Ponieważ jednak prąd kolektora wynosi 100mA, tranzystor nie będzie sprzyjał dużemu obciążeniu.
Ponadto, ponieważ do rozpoczęcia procesu reakcji elektronowej potrzebne jest tylko 5V, mikroprocesory i mikrokontrolery mogą z tego skorzystać.
Tranzystor BC549 jako wzmacniacz
Jeśli działa jako wzmacniacz, to jako sygnał wejściowy na pinie bazowym wykorzystasz tylko niewielki prąd. W wyniku tego procesu powstaje większy prąd elektryczny na zaciskach emitera i kolektora.
Tranzystor BC549-BC549 jako przełącznik
BC549 przełącza mały prąd w jednej części tranzystora, aby inne części tranzystora miały większe prądy.
Ponadto, będzie on utrzymywał dwa różne stany wartości zapisane w postaci jedynki i zera. Najczęściej spotkasz się z tym scenariuszem w układzie pamięci komputera, gdzie możesz indywidualnie wyłączyć i włączyć tranzystor.
Czego mogę użyć zamiast tranzystora BC549?
W sytuacji, gdy brakuje Ci tranzystora BC549, możesz użyć jego odpowiedników takich jak 2N2222, BC547, BC550 lub BC548 NPN.
Tranzystor BC548
Źródło; Wikipedia
Często pinouty zamienników mogą się różnić od tych w BC549. Dlatego warto sprawdzić konfiguracje pinów przed użyciem.
Dodatkowo można zdecydować się na komplementarne tranzystory PNP takie jak BC557, BC560, czy BC559.
Tranzystor BC549-Zastosowania
Niektóre z zastosowań tranzystorów BC549 obejmują;
Filtry szumów audio w urządzeniach o częstotliwości audio,
Obwody czujników,
Multiwibratory bistabilne i astabilne,
Podstawowy multiwibrator astabilny BJT
Źródło; Wikipedia
Obwody zwierciadeł prądowych,
Obwody oscylatorów i komparatorów,
Wzmacniacze małych sygnałów i wzmocnienie dźwięku,

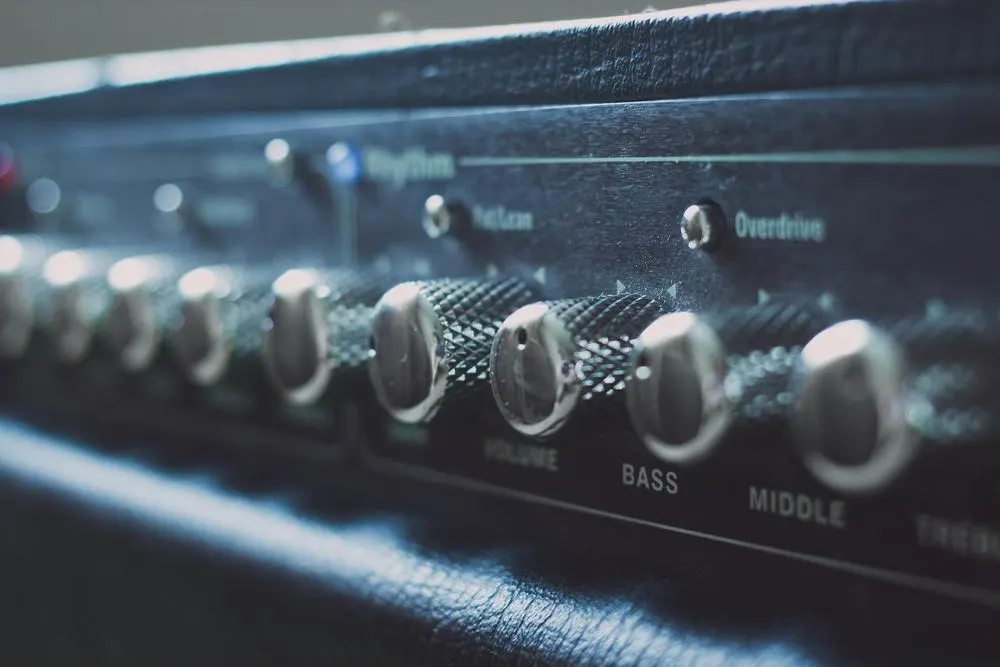

(wzmacniacz gitarowy)
para Darlingtona,
Kontroler sekwencji matrycy LED
Przełączanie obciążeń o małym prądzie poniżej 100mA.
Wniosek
Tranzystor BC549 jest tranzystorem NPN, który umożliwia przepływ prądu z kolektora do zacisku emitera. Często spotkasz go w aplikacjach przełączających lub do celów wzmocnienia sygnału, które wymagają obciążeń prądowych mniejszych niż 100mA.
Aby uzyskać więcej informacji na temat tranzystora BC549, prosimy o kontakt.
