Watomierz audio-Z różnych powodów możesz chcieć wiedzieć, jak dużą moc emituje system dźwiękowy. Niektórzy wolą określić tę wartość na podstawie impedancji głośnika i przyłożonego napięcia. Jednakże watomierz audio stanowi idealne rozwiązanie dla Twoich potrzeb! Zazwyczaj składa się on ze specjalnych komponentów zintegrowanych z układem elektronicznym w celu przeprowadzenia dokładnych pomiarów. Nie tylko to, ale również posiada inne możliwości, aby zapewnić optymalną wydajność podczas pomiaru mocy wyjściowej.
Ten artykuł wprowadza Cię do watomierza audio i jego możliwości. Więc spójrzmy na to!
Watomierz audio-Co to jest miernik mocy audio?

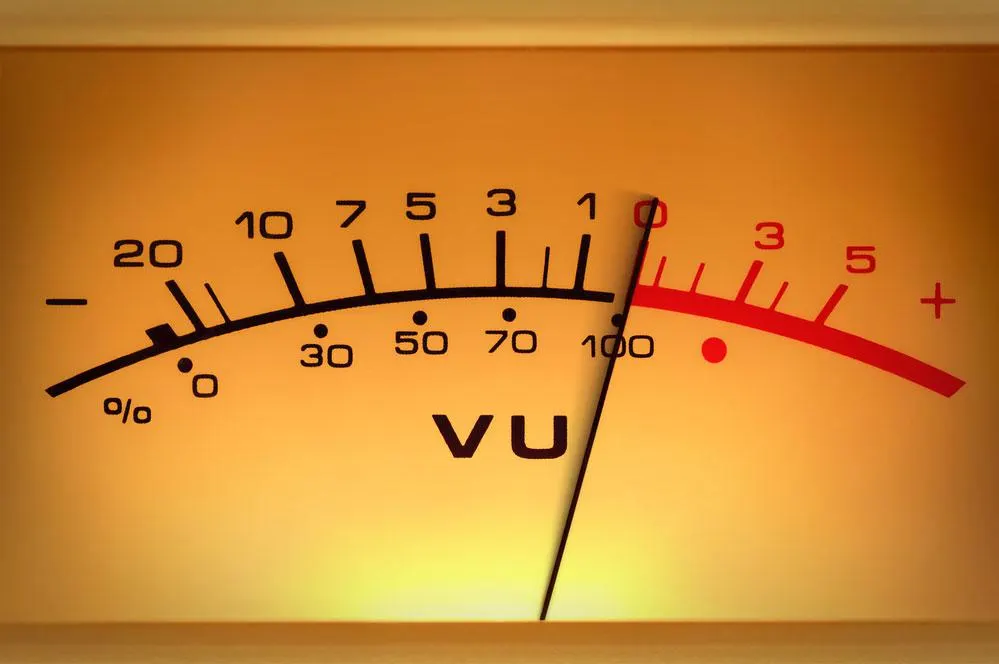

Zbliżenie na miernik mocy audio.
Miernik mocy audio służy jako unikalne urządzenie, które mierzy moc wyjściową wzmacniacza w watach. Mogą one również zapewnić pomiary dla innych urządzeń, w tym głośników, gitar itp. W efekcie otrzymasz najdokładniejszy możliwy odczyt mocy, zwłaszcza dla pojedynczej częstotliwości. Dodatkowo, miernik mocy audio działa w różnych zakresach prądu, pozwalając jednocześnie na ocenę kompresji mocy.

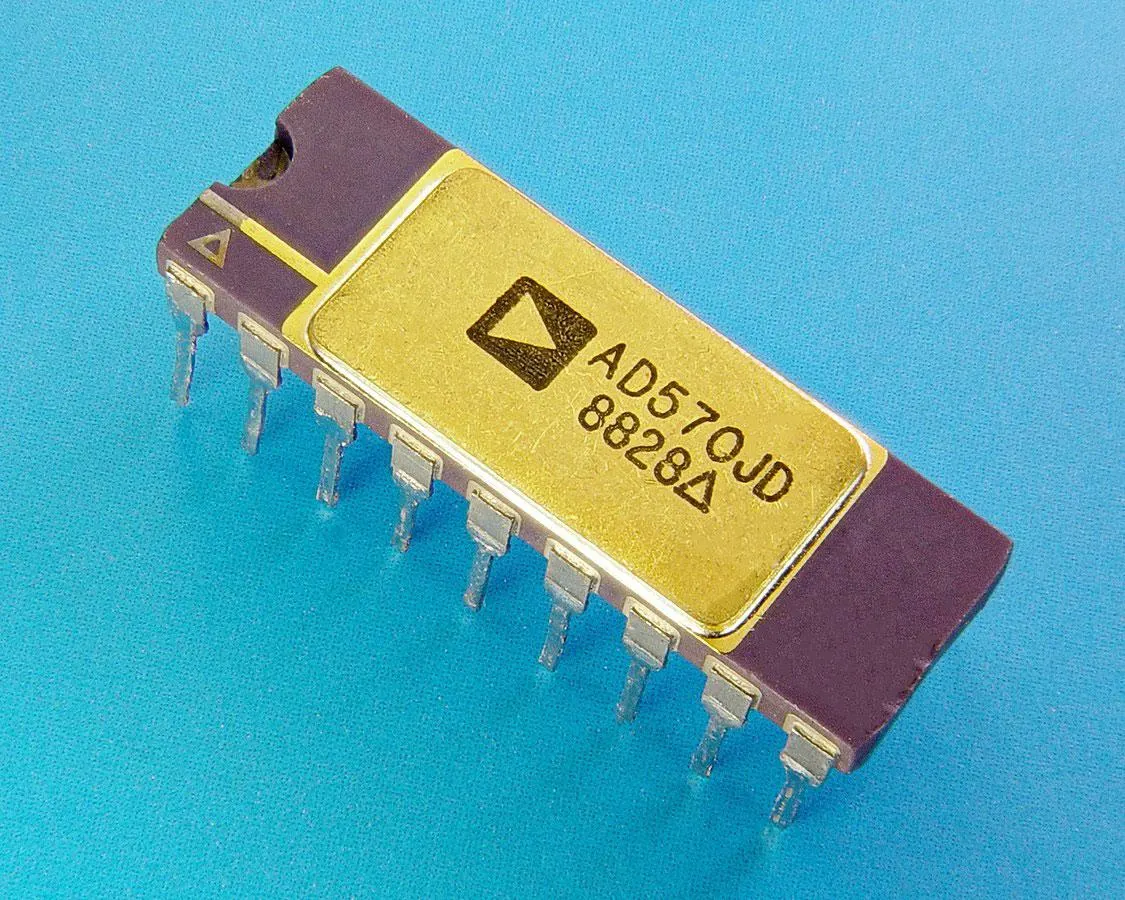

Niektóre układy watomierza audio mogą być wyposażone w przetwornik analogowo-cyfrowy.
Źródło: Wikimedia Commons
Niektóre mierniki mocy audio mogą zawierać układ PIC, wejście mnożnika, wyjście mnożnika, obciążenie rezystancyjne, obciążenie reaktywne oraz ADC (przetwornik analogowo-cyfrowy). Jednak element ADC powinien być 14-bitowy, w przeciwnym razie zapewni słabe odczyty dokładności. Odkryjesz również różne zakresy mocy dla tego urządzenia. Na przykład, jest w 13W, 53W, 150W i 300W.
Watomierz audio-Obwód watomierza audio z LM3915

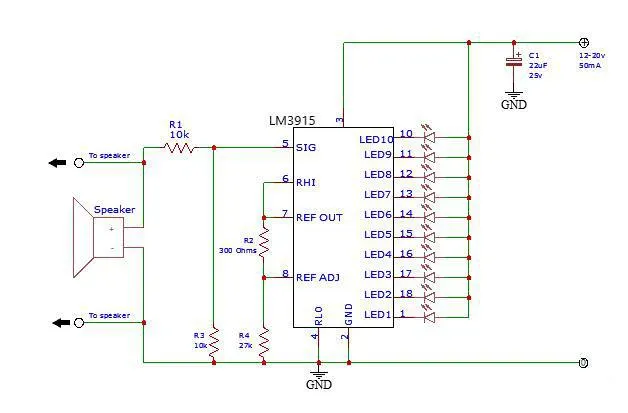

Schemat obwodu watomierza audio z LM3915.
Obwód watomierza audio zawiera diody LED ustawione w rzędzie, które pomagają określić maksymalną moc wyjściową wzmacniacza. Ogólnie rzecz biorąc, obwód opiera się na zasilaniu 12-20V/50mA DC, aby działać.

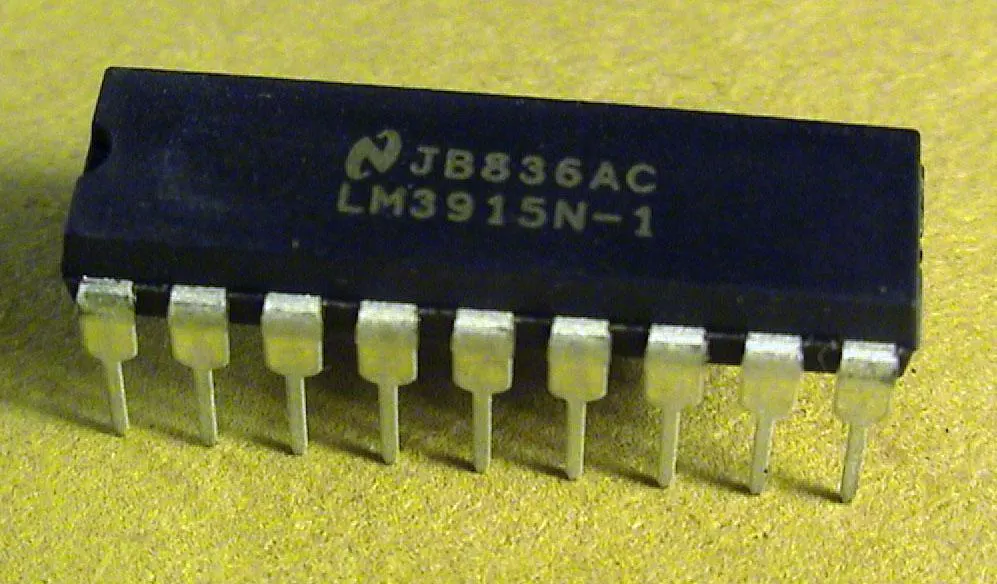

Obrazek przedstawiający element elektroniczny LM3915, który integruje się na tym obwodzie.
Źródło: Wikimedia Commons
Będziesz musiał wybrać wartość R1 w oparciu o impedancję głośnika. Na przykład, obciążenie 4 Ohm wymaga rezystora 10k. Następnie, obciążenie 8 Ohm wymaga rezystora 18k. Wreszcie, głośnik 17 Ohm wymaga rezystora 30k.
Należy jednak pamiętać, że LM3915 pokaże tylko dodatni swing sygnału. W takim przypadku sinusoida służy jako sygnał testowy do badania wzmacniaczy. Dodatkowo możesz podłączyć rezystor obciążenia pozornego o wartości 4 lub 8 Ohm, aby przetestować obwód bez głośnika.
Dlaczego warto używać miernika mocy?

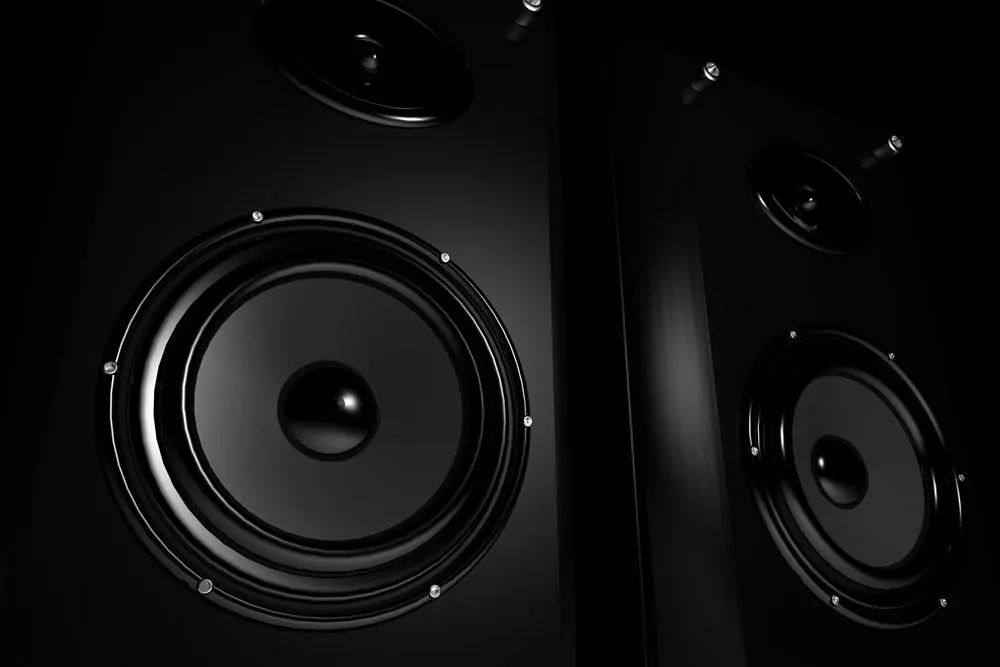

Watomierz audio mierzy całkowitą moc wyjściową głośnika w watach.
Niezawodne urządzenie: Miernik mocy zapewni doskonałą jakość dźwięku, niezależnie od tego, ile mocy zastosujesz do swoich głośników. Nie tylko to, ale również zapewnia najlepszą wydajność bez uszkodzenia wzmacniaczy lub głośników.
Ton pozostaje niezmienny: Niektóre mierniki mocy zachowują niezmienione tony sygnału lub amplitudy, pozwalając im przejść bez oporu. Dodatkowo mogą one posiadać metalową obudowę, zapobiegającą wpływowi szumów na sygnały.
Konsekwentny: Miernik mocy zapewni spójne i dokładne odczyty wzmacniacza mocy. W rezultacie można go wykorzystać do dostosowania określonych poziomów i przeprowadzenia kalibracji.
Regulacja mocy wyjściowej wzmacniacza: Możesz dostosować głośność wzmacniacza podłączając go do miernika mocy, zwłaszcza jeśli linia napięcia spada. W efekcie zrównoważy to wszelkie zmiany w linii zasilania, aby uzyskać optymalną moc wyjściową.
Automatyczne wyłączanie zasilania: Wreszcie, miernik mocy może oferować funkcję automatycznego wyłączania zasilania, jeśli wykryje nadmierną moc na wejściu wzmacniacza. Ogólnie rzecz biorąc, proces ten chroni głośniki i wzmacniacze.
Watomierz audio-Funkcjonalność miernika mocy

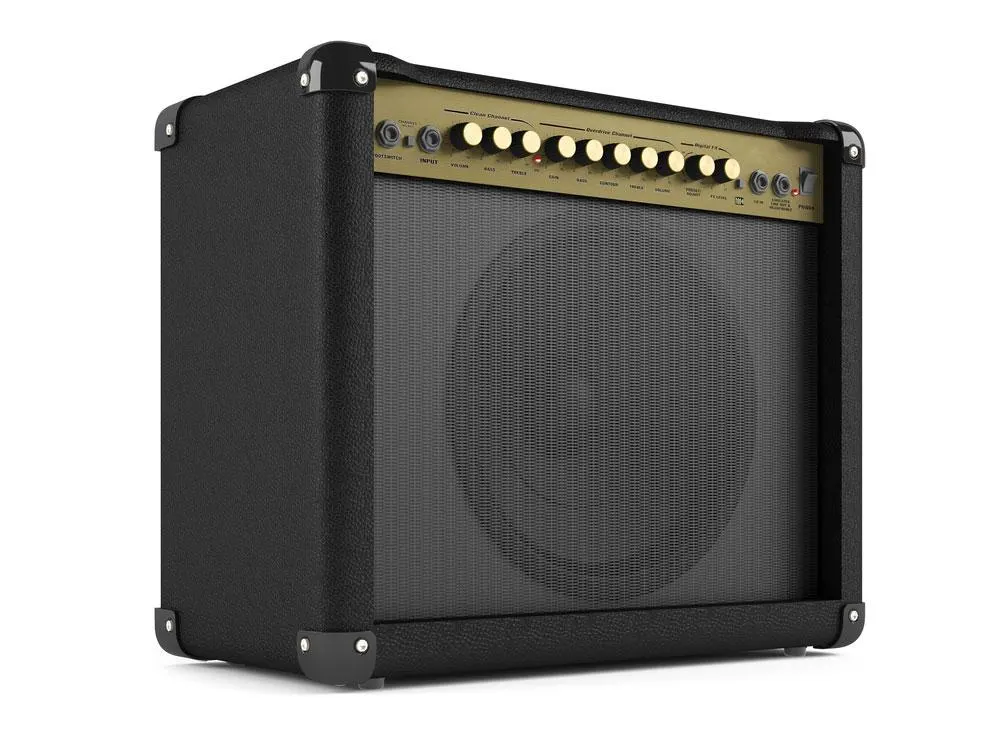

Wzmacniacz łączy się z miernikiem mocy, zapewniając dokładne pomiary.
Miernik mocy określa poziom mocy, jaką głośnik otrzymuje ze wzmacniacza. Nie tylko to, ale również wyświetla ile watów (300 maks. watów) głośnik emituje dla każdego ustawienia głośności. Nawet wtedy, miernik mocy audio posiada wbudowane zabezpieczenia, które zapobiegają uszkodzeniu głośnika.
Dodatkowo, niektóre mierniki mocy nie odłączają ani nie przełączają sygnału z głośnika. Zamiast tego, poziom wejściowy będzie spadał, chroniąc głośnik. Możesz również przetestować wzmacniacz gitarowy i basowy za pomocą miernika mocy. Aby użyć miernika mocy, musisz podłączyć wzmacniacz do zacisków wejściowych, podczas gdy głośnik podłącza się do zacisków wyjściowych.
Podsumowanie
Ogólnie rzecz biorąc, watomierz audio zapewnia dokładne pomiary mocy wyjściowej dla głośnika, wzmacniacza itp. Możesz chcieć to osiągnąć, aby wzmocnić dźwięk na głośniku, co pozwoli określić, czy wymaga on jakichkolwiek korekt w pewnych ustawieniach. Ponadto, niektóre mierniki mocy zapewniają możliwości ochrony, więc nie będziesz musiał się martwić, że uszkodzi on twój system. Mając to na uwadze, watomierz zmniejsza poziom napięcia wejściowego wzmacniacza, jeśli wykryje przeciążenie.
Czy masz jakieś pytania dotyczące watomierza audio? Zapraszamy do kontaktu!
