Wraz z rozwojem technologii, tak samo obwody za nim.
Do 2010 roku bardzo niewiele osób posiadało urządzenia bezprzewodowe. Zapotrzebowanie na pcb rf, które te urządzenia wykorzystywane, nie był wysoki.
Dziś prawie każdy ma te urządzenia. Niezależnie od tego, czy są to smartfony, czujniki, robotyka, czy urządzenia zabezpieczające i nadzoru, zapotrzebowanie na płyty RF, z których korzystają te urządzenia, nigdy nie było wyższe.
Tak więc, byłoby dobrym pomysłem dla każdego producenta PCB, aby dowiedzieć się, jak projektować PCB RF.
Chociaż istnieją podobieństwa, pcb rf są zaprojektowane zupełnie inaczej niż standardowe PCB. Ten przewodnik zbada różnicę i pokaże, czego potrzeba, aby stworzyć dobrą płytkę drukowaną RF.
1、Co to jest RF PCB?
RF oznacza "częstotliwość radiową". To sprawia, że PCB część pracy z częstotliwością znacznie wyższą niż standardowe PCB, począwszy od 100 megaherców (MHz).
Jest to znacząca różnica między PCB RF a standardowymi PCB. Problemy, które otaczają rf pcb projekt powróci do tego, jak mikrozarządzania wysokie częstotliwości są integralną częścią projektowania PCB .

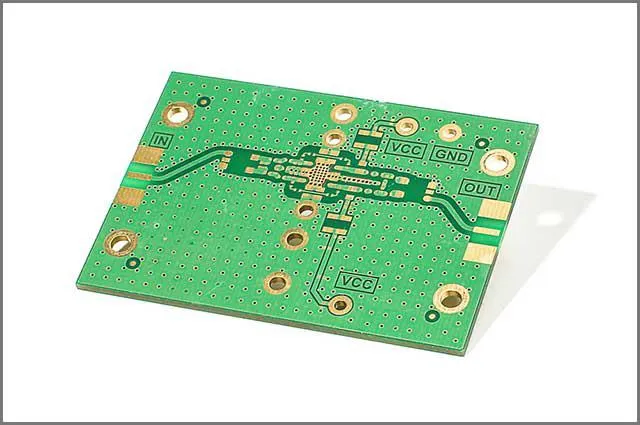

Zdjęcie 1: Konstrukcja
2、 Podstawowe koncepcje projektowe płytek drukowanych RF
Wyższa częstotliwość pcb rf sprawia, że bardziej skomplikowane w ich tworzeniu i projektowaniu. Przed opracowaniem planu projektowania płytki drukowanej rf należy wziąć pod uwagę cztery czynniki.
2.1 Niektóre stałe
Pierwszą różnicą między pcb RF i innych niż RF są stałe. Na przykład stałe dielektryczne mogą być traktowane jako pojedyncza wartość w zastosowaniach innych niż RF. Ale ponieważ częstotliwość tablicy RF jest znacznie wyższa, powinny być traktowane jako wiele wartości.
2.2 Kontrola temperatury
Ze względu na wyższą częstotliwość stosowaną w PCB RF, temperatury w płytce mogą się zmieniać. Jeśli materiały użyte do utworzenia płyty nie są odpowiednio umieszczone, fluktuacje te mogą wymknąć się spod kontroli.
2.3 Odstępy przyległe
Najbardziej zoptymalizowane pcb rf zawierają cztery warstwy. Skonstruowanie czterowarstwowej płytki drukowanej oznacza, że poszczególne komponenty będą musiały być rozmieszczone razem w taki sposób, aby wszystko działało poprawnie.
2.4 Wybór materiałów
Tworzy czterowarstwową płytkę drukowaną, która ma stałe wymagania temperatury, aby wybrać materiały, które pozwolą na najmniejszy margines błędu. Przeczytaj z wyprzedzeniem, aby dowiedzieć się dokładnie, czym są te materiały i jak z nich korzystać.
3、Wybór materiału do PCB RF
Wybór odpowiednich materiałów jest najważniejszym aspektem, jeśli chodzi o konstrukcję PCB RF. Niezależnie od tego, czy chcesz użyć dwóch warstw, czy czterech warstw, materiały będą tworzyć lub łamać płytkę drukowaną RF.
Wybierając materiały PCB RF, należy wziąć pod uwagę trzy rzeczy.
3.1 Współczynnik rozszerzalności cieplnej
Ten współczynnik odnosi się do rozmiaru obiektu o zmianach temperatury. Ponieważ płytki RF PCB zajmują się temperaturami, które są nie tylko wysokie, ale zmienne, współczynnik ten wymaga ciągłego stosowania jako metody mikrozarządzania poziomami temperatury.
3.2 Absorpcja wilgoci
Należy również wziąć pod uwagę wilgoć, ponieważ woda wpływa na temperatury, ponieważ wilgoć wpływa na temperatury. Wilgoć jest bezpośrednio związana ze środowiskiem, w które działa urządzenie wykorzystujące płytkę drukowaną RF.
3.3 Koszt a wydajność
Jeśli ta debata nie była wystarczająco istotna przy wyborze pcb innych niż RF, jest jeszcze bardziej istotna przy wyborze materiałów do pcb rf. Najlepszą rzeczą do zrobienia jest wiedzieć, jaki jest twój budżet do grosza, a następnie dążyć do wyboru zrównoważonego kosztem materiału, wydajności elektrycznej i wytrzymałości termicznej.
4、Opcjonalne materiały do płytek RF
Istnieje wiele sposobów projektowania płytki drukowanej RF. Chociaż istnieją wymagane materiały, istnieje wiele odmian tych materiałów. To jest, gdzie opcje przyjść..
Politrafluoroetylen (aka PTFE), ceramika, węglowodory i różne rodzaje szkła są niezbędne, ale wiele kombinacji są możliwe.
Do tych kombinacji dodaje się następujące materiały.

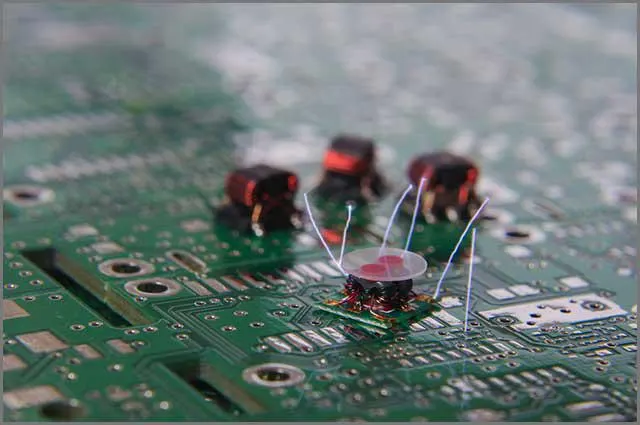

Zdjęcie 2: Konstrukcja pcb
4.1 FR4
Jest to najtańszy materiał, który może sprawić, że każda płytka RF. Powodem, dla którego otrzymał tak wiele kontrowersji jest to, że nie może obsłużyć większość częstotliwości, że RF PCB popytu.
4.2 Materiały klejenia
PTFE jest materiałem wiążącym. Żadna płyta nie jest kompletna bez tego fundamentu. Podobnie jak w przypadku większości materiałów, przy wyborze materiału wiążącego dostępne są dziesiątki opcji. Jeśli planujesz, upewnij się, że materiał wiążący wytrzyma intensywne temperatury.
4.3 Łączenie materiałów
Jak wspomniano wcześniej, optymalna płytka drukowana RF to zazwyczaj cztery warstwy. Dlatego istnieje wiele opcji, jeśli chodzi o wybór i łączenie materiałów. Nie zapominaj, że projektując płytkę RF, będziesz miał do czynienia z wysokimi częstotliwościami i wysokimi temperaturami. Wybierz i połącz swoje materiały w oparciu o tę podstawową wiedzę.
5、Jak zarządzać zasilanie w RF PCB
Ludzie często zastanawiają się, dlaczego ich smartfon robi się bardzo gorący, gdy jest włączony zbyt długo, zwłaszcza podczas korzystania z aplikacji korzystających z danych.
Im więcej danych musi przekazać urządzenie, tym więcej mocy potrzebuje do osiągnięcia tej komunikacji.
Pamiętaj, że RF oznacza "Częstotliwość radiowa". Czym zajmuje się radio? Jest w stałym stanie komunikacji.
Odbywa się to za pomocą czegoś, co nazywa się modułem RF, który odbiera sygnały radiowe między dwoma lub więcej urządzeniami. Smartfon zawiera moduły RF.
Co to jest produkcja modułu RF? RF , to co.

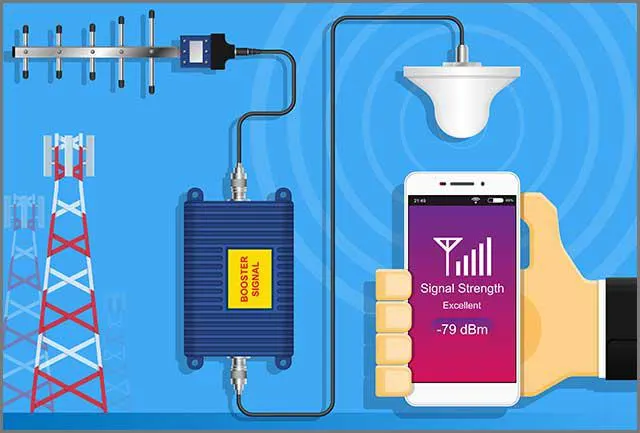

Zdjęcie 3: Konstrukcja pcb
Ponieważ w pracy jest tak wiele połączeń, podczas projektowania płytki drukowanej rf należy zarządzać energią elektryczną.
Chociaż łatwo jest wyrównać wszystkie materiały w rf PCB blisko siebie, aby zaoszczędzić czas, płyta RF wypali się szybko, jeśli wdrożysz tę politykę. Oprzeć się tej pokusie.

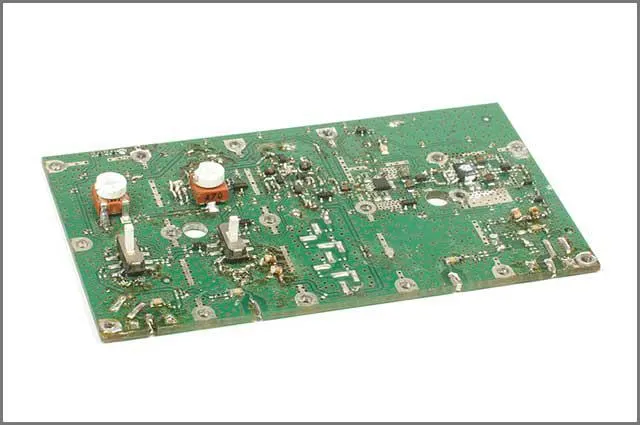

Zdjęcie 4: Konstrukcja RF
6、Radzenie sobie ze stratami stycznych w PCB RF
Ze względu na wysokie częstotliwości, a także wymienione wcześniej problemy z energią elektryczną, należy zająć się dodatkowym ciepłem podczas pracy.
Zjawisko to jest znane jako strata styczna. Odnosi się do składnika w wielowarstwowej płycie, która staje się gęsta od dodatkowego ciepła.
Zajęcie się tym odbywa się poprzez dokładne oko na amplitudę obwodu. Dodatkowe ciepło rozwija się, gdy poziom amplitudy spada.
7、Instrukcja układu projektu PCB RF
Ponieważ tak wiele rzeczy jest w pracy, jeśli chodzi o pcb rf, układ projektu wpłynie na stabilność i niezawodność produktu końcowego.
Wszystko w PCB musi się ze sobą łączyć, więc nie ma zbyt wiele tłoczenia, ale nic nie jest zbyt daleko od siebie. Te instrukcje pokażą Ci, jak to zrobić.
7.1 Najpierw rozmieść ślady RF
Ślady RF mają najwyższą częstotliwość płyty RF. Są one ułożone najpierw, ponieważ wszystko inne zostanie umieszczone wokół nich.
Inną rzeczą, którą należy zrobić, jest pozostawienie odpowiedniej przestrzeni. Pozwoli to na gładsze zgięcia, a co ważniejsze, wyizoluje sygnał RF.
7.2 Izolowanie śledzenia RF ma zasadnicze znaczenie.
Po ułożeniu śladów RF należy teraz zaprojektować planszę w taki sposób, aby ścieżki RF były izolowane. Można to zrobić, szyjąc przelotki wokół śladów RF.
Jest to niezbędne, ponieważ jest bardzo prawdopodobne, że płyta RF, którą projektujesz, będzie częścią urządzenia, które wykorzystuje szybkie sygnały, takie jak porty USB i HDMI. Izolowanie torów zapobiega przegrzaniu, gdy sygnały te są wysyłane do i z urządzenia.
7.3 Utrzymuj niską indukcyjność baterii.
Na indukcyjność podłoża mają wpływ dwie rzeczy w chipsecie RF: Przelotki i przez otwory. Przelotki mogą wykonać zadanie podłączenia kołków uziemienia do płaszczyzny uziemienia.
Układanie wielu otworów przelotowych zmniejszy również szkodliwe skutki płaszczyzny uziemienia, co jest ważne, ponieważ indukcyjność baterii nie reaguje dobrze na wysokie częstotliwości.
Zdjęcie 5: Konstrukcja
8、Wniosek
Opierając się o RF Design będzie okazać się dobrą inwestycją. Przyszłość jest bardzo jasna dla technologii RF, ponieważ urządzenia korzystające z płytek drukowanych RF stają się powszechne.
Projektowanie płytek RF jest znacznie inne niż projektowanie standardowych PCB, ponieważ masz do czynienia ze znacznie wyższymi częstotliwościami, wyższymi temperaturami, które znacznie się różnią, i wielowarstwową konstrukcją. Oznacza to, że podczas projektowania płytek PCB należy dostosować się do różnych strategii.
Wiemy, jak szybko rozwija się technologia PCB RF i nieustannie znajdujemy nowe informacje na temat konstrukcji PCB rf oraz materiałów i komponentów, których potrzebują. Kiedy będziesz gotowy do rozpoczęcia projektowania i tworzenia pcb rf, skontaktuj się z nami, a my zaczniemy na właściwej drodze.
