Podłączyć przekaźnik-Różne urządzenia elektryczne wykorzystują przekaźniki. Możesz znaleźć przekaźniki w codziennych przedmiotach gospodarstwa domowego, takich jak lampy. Przemysł motoryzacyjny również wykorzystuje przekaźniki, aby samochód funkcjonował prawidłowo. Jeśli chodzi o przekaźniki, nie trzeba być profesjonalistą. Aby zapobiec uszkodzeniu siebie lub uszkodzeniu urządzeń, powinieneś wiedzieć, jak prawidłowo podłączyć przekaźnik.
To może stać się frustrujące w czasach, gdy nie jesteś pewien, jak coś działa. W tym artykule zbadamy podstawowe przekaźniki, co robią, jak działają i jak można je podłączyć do źródła zasilania.
1. Jak działa przekaźnik?
（Schemat działania przekaźnika ）
Przekaźniki to urządzenia przełączające, które pozwalają na otwieranie i zamykanie obwodu elektrycznego. Kontrolują one jeden obwód elektryczny poprzez otwieranie i zamykanie styków w innym obwodzie. Przełączają niższe prądy w obwodzie sterowania i generalnie nie są używane do sterowania urządzeniami zużywającymi energię, z wyjątkiem być może małych silników. Prąd przepływa przez cewkę przekaźnika i generowane jest pole magnetyczne. To pole przyciąga dźwignię i zmienia styki przełącznika.
Ten film pokaże Ci jak działa przekaźnik po podłączeniu.
2. Podłączyć przekaźnik-Różne rodzaje przekaźników
Tutaj mamy zamiar rozbić różne rodzaje przekaźników, które można uzyskać.
Przekaźniki, zarówno elektromechaniczne jak i kontaktronowe
Przekaźniki elektromechaniczne działają elektrycznie, co pomaga w izolowaniu obwodów lub baterii. Podłączyć przekaźnik-Przekaźniki te są pomocne w zarządzaniu energią w systemach sterowania, ponieważ pomagają kontrolować obciążenia energochłonne, takie jak obciążenia rezystancyjne i indukcyjne.
Przekaźniki kontaktronowe kontrolują jeden lub więcej kontaktronów. Są one zamknięte w długiej, wąskiej szklanej rurce, dzięki czemu styki są bezpieczne przed korozją. Powinieneś użyć tego przekaźnika do aplikacji przełączających, które wymagają niskiej i stabilnej rezystancji styków. Kiedy dostarczasz prąd do cewki przekaźnika kontaktronowego, tworzysz pole magnetyczne. To pole powoduje przesunięcie przekaźnika i zamknięcie styków.

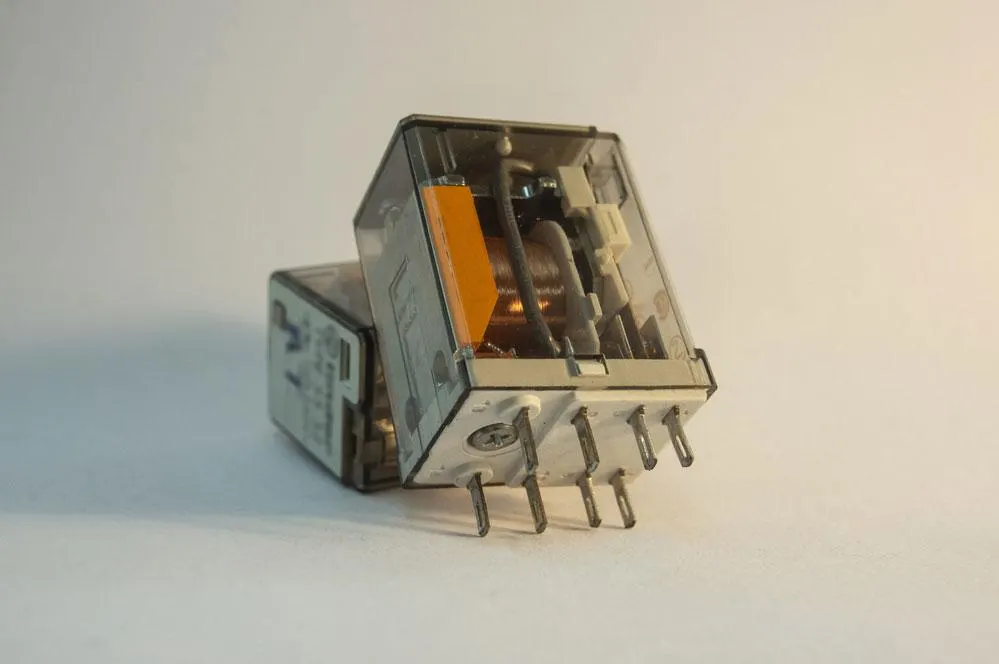

Para przekaźników
Podłączyć przekaźnik-Przekaźniki półprzewodnikowe montowane na płytce drukowanej
Termin "Solid State" odnosi się do klasy przełączników opartych na urządzeniach półprzewodnikowych. Przekaźniki montuje się na płytkach obwodów drukowanych. Często można znaleźć przekaźnik półprzewodnikowy w zastosowaniach komercyjnych i przemysłowych, takich jak sprzęt spożywczy.

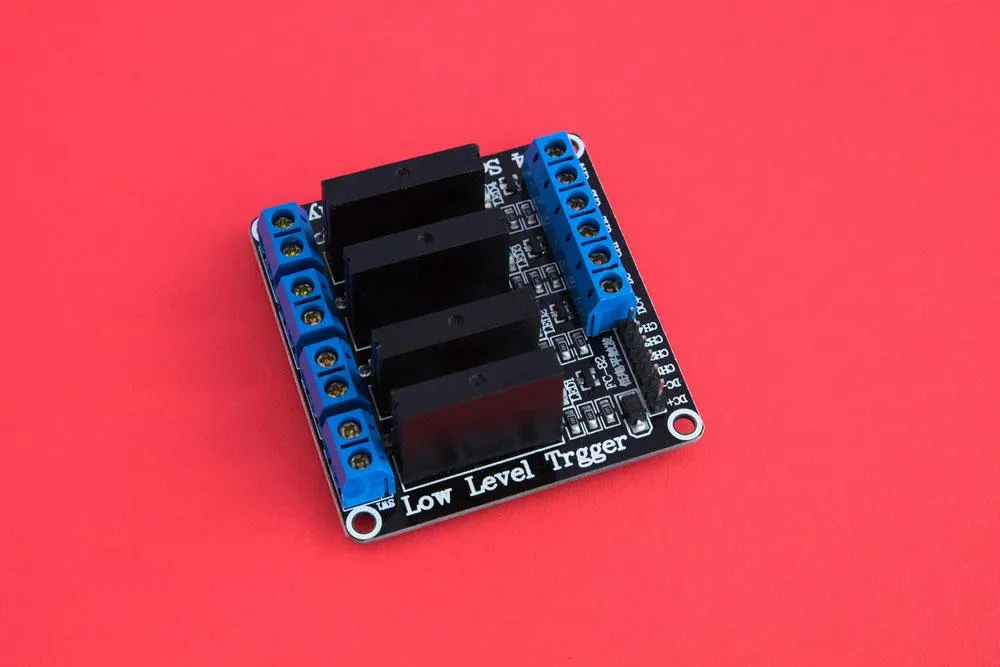

Cztery moduły przekaźników półprzewodnikowych
Przełączniki, które są nieuszczelnione, uszczelnione, lub failsafe do strumienia
Nieuszczelniony przekaźnik nie posiada żadnej ochrony przed wnikaniem topnika lub rozpuszczalników czyszczących do obudowy przekaźnika. Po pierwsze, aby zamontować nieuszczelniony przekaźnik, należy odłączyć zaciski od powierzchni płytki drukowanej.
Ani topnik, ani roztwory czyszczące nie mogą uszkodzić obudowy uszczelnionych przekaźników. Na płytce drukowanej znajdziesz przylutowany topnikiem przekaźnik zabezpieczający, który nie będzie można wyczyścić za pomocą technik zanurzeniowych.

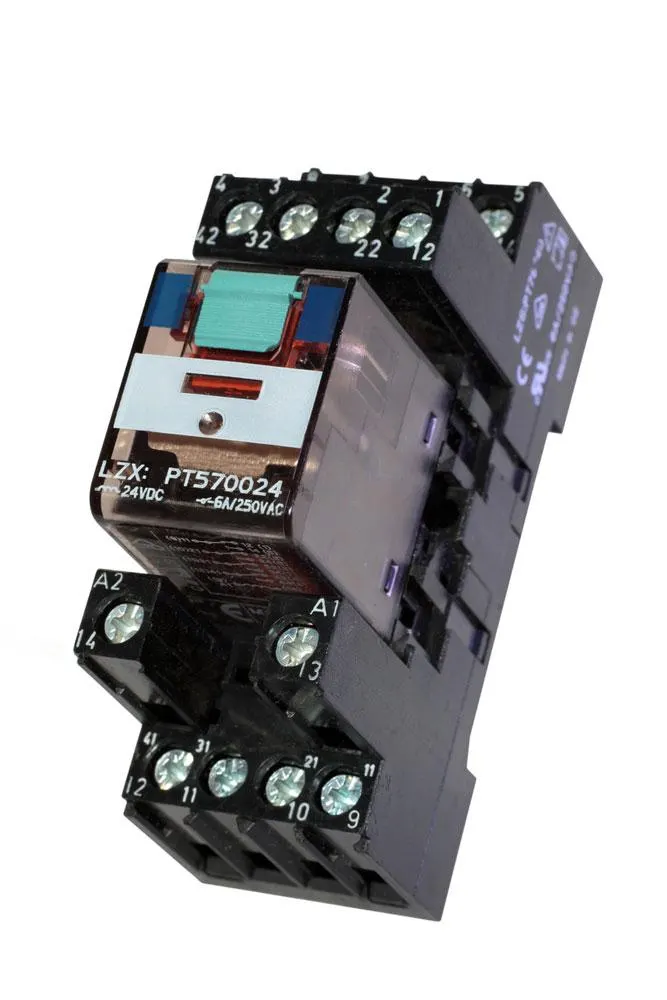

Używanie przekaźnika ochronnego i rozdzielnicy średniego ciśnienia
3. Podłączyć przekaźnik-Co musisz wiedzieć o końcówkach pinów przekaźnika
Należy pamiętać, że przekaźniki czteropinowe kontrolują tylko jeden obwód, natomiast przekaźniki pięciopinowe kontrolują dwa obwody jednocześnie.
3.1 Jaka jest biegunowość i napięcie przekaźnika?
Jeśli chodzi o przekaźniki elektromechaniczne i półprzewodnikowe, należy wziąć pod uwagę polaryzację przekaźników i napięcie nominalne.
Innymi słowy, musisz sprawdzić napięcie przekaźnika. Jeśli tego nie zrobisz, możesz spalić przekaźnik i nie będzie on działał. Może się okazać, że niektóre przekaźniki mają szeroki zakres, jeśli chodzi o napięcie. Może się okazać, że niektóre obwody AC mogą obsługiwać napięcie do 250V.
3.2 Podłączyć przekaźnik-Zaciski przekaźnika: Jak są ponumerowane?
Poniżej, podzielimy się z Tobą numerami zacisków przekaźnika w zależności od jego typu.
Przekaźnik elektrochemiczny
Często występuje drukowany schemat z namalowanymi A1+ i A2-, który można znaleźć na boku przekaźnika obok dwóch odcinków łączących kwadrat.
Podłączyć przekaźnik-Przekaźnik Reed
Reed często opiera się tylko na mieć dwa przewody lub piny dołączone. Są to te z wyjścia lub obwodu zasilania. Nie ma cewek lub elektroniki do tego przekaźnika, co oznacza, że nie mają numerów.
Przekaźnik półprzewodnikowy
Często można znaleźć numery 4- i 3+ na przekaźniku półprzewodnikowym. Kiedy jest obwód trójfazowy, można również znaleźć 1 ~ i 2 ~.
4. Podłączyć przekaźnik-Typowy sposób podłączenia przekaźnika
Przekaźnik elektryczny
Do tej pory powinieneś mieć lepsze zrozumienie, który przekaźnik posiadasz. Poniżej znajduje się podstawowa metoda, w jaki sposób można podłączyć przekaźnik. Ta metoda działa dla przekaźnika 9V, 5-6V przekaźnika, Automotive przekaźnik, i więcej.
Krok pierwszy
Obróć swój przekaźnik na bok, abyś mógł zobaczyć rysunek z boku. Rysunek da ci numery dla cewki przekaźnika. Sprawdź i upewnij się, że znasz swoje wymagania dotyczące mocy.
Podłączyć przekaźnik-Krok drug

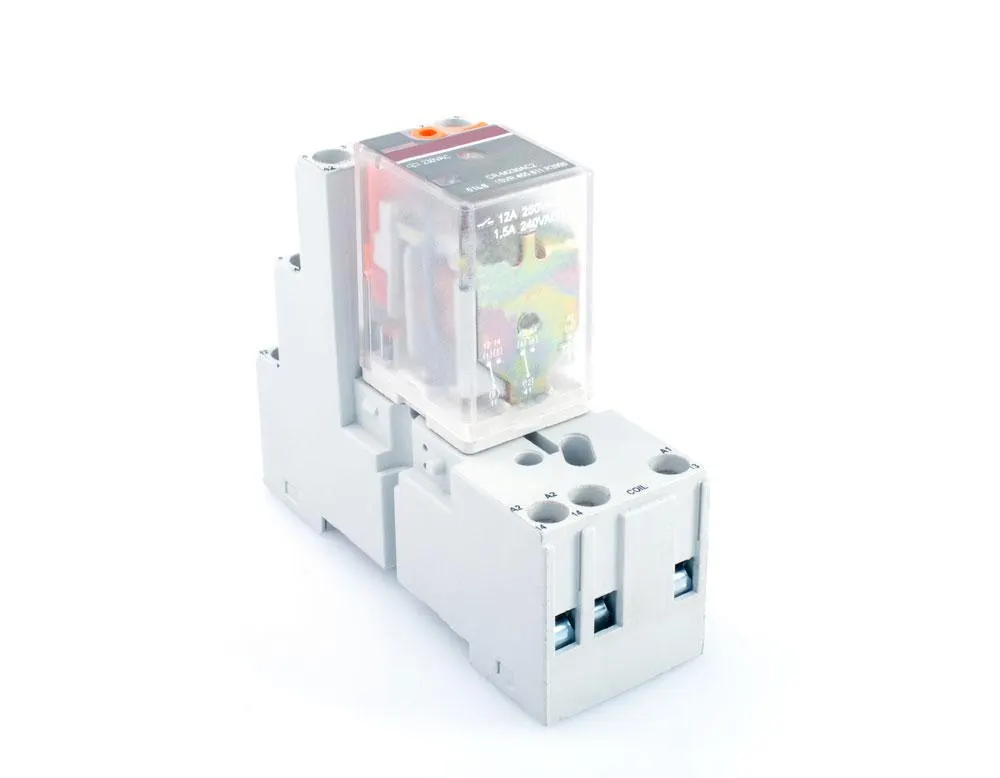

Przekaźnik przełącznika elektrycznego podłączony do właściwej podstawy i zacisku przekaźnika
Jeśli twój przekaźnik wymaga podstawy, upewnij się, że otrzymujesz właściwą.
Krok trzeci
Pobierz swój przewód i umieścić pozytywny w szczelinie A1 i negatywny w A2. Upewnij się, że przewód jest umieszczony na właściwym zacisku przekaźnika. Możesz przylutować swoje przewody ostrożnie do właściwego pinu terminala. Często okaże się, że twoje piny GPIO będą obsługiwać obwód sterowania.
Podłączyć przekaźnik-Krok czwarty

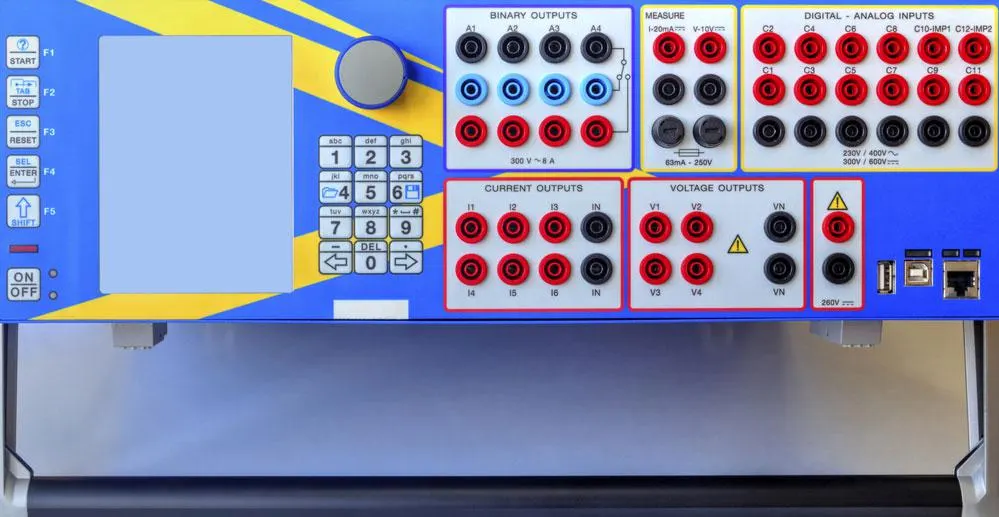

Test zabezpieczenia przekaźnika nowoczesnego urządzenia elektrycznego
Włącz zasilanie i upewnij się, że twój przekaźnik działa. Jeśli się nie włącza, możesz mieć zwarcie w okablowaniu; nie podłączyłeś prawidłowo przewodów.
Krok 5
Następnie możesz podłączyć swój przekaźnik do obiektu, który chcesz zasilić. Podłącz zacisk przekaźnika do otwartego gniazda w swojej bazie. Pamiętaj, że możesz znaleźć, które szczeliny są otwartymi obwodami, a które są zamknięte, czytając swój schemat. Wyjście, które następnie umieścisz w szczelinie o zamkniętym obwodzie.
Podłączyć przekaźnik-Krok szósty

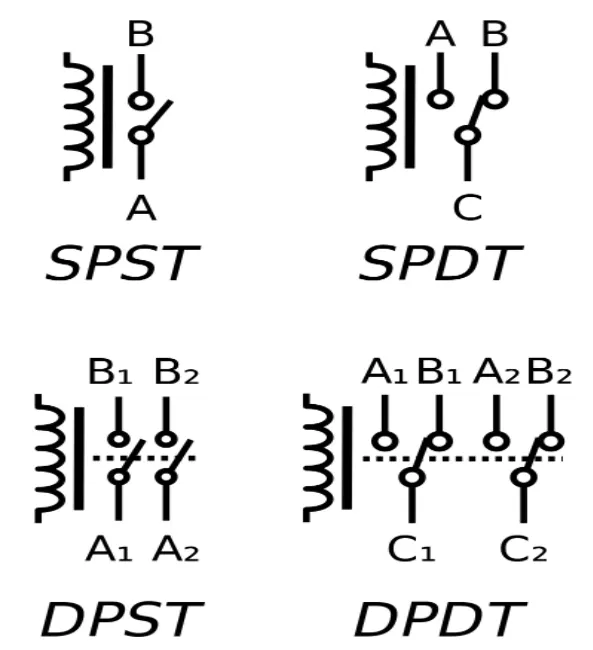

Symbole obwodów przekaźników
Umieść swój przekaźnik w podstawie. Podstawa pozwoli ci użyć twojego przekaźnika do włączenia twojego obiektu, takiego jak żarówka. Teraz twój przekaźnik będzie działał jako przełącznik on-off dla twojego obwodu zasilania. Jeśli nie używasz swojego przekaźnika, przełącznik sterujący powinien obsługiwać pełny prąd zainstalowanej żarówki. Zachowaj prostą konstrukcję swojego obwodu.
5. Najczęściej zadawane pytania dotyczące łączenia przekaźników
Podłączyć przekaźnik-Jaką numerację ma podstawa lub baza?
Numeracja, która widnieje na przekaźniku, będzie również widoczna w podstawie przyłączeniowej. W kabinach sterowniczych przewidziano miejsce na rozbudowę przekaźników w przyszłości.
Jaka jest identyfikacja styku przekaźnika według jego grupy?
Pierwsza cyfra wskazuje na grupę, a druga na styk. Na przykład:
11- Inverter Contact 12- Closed Contact 14-Open Contact
Podłączyć przekaźnik-Kiedy przekaźnik jest otwartym lub zamkniętym obwodem stykowym?
Zazwyczaj, gdy przekaźnik jest w stanie spoczynku, obwód jest zamknięty poprzez przepchnięcie prądu przez ruchomą płytkę połączoną stykami. Taki styk jest znany jako styk zamknięty. Styk otwarty jest wtedy, gdy stacjonujący styk oddziela się od punktu styku, który się porusza.
Czy masz ograniczoną liczbę" grup kontaktowych" dla przekaźników mechanicznych i elektrycznych
Wkrótce dowiemy się, że przekaźnik elektromechaniczny ma kilka zestawów kontaktów Przekaźniki mechaniczne mają dwa lub trzy zestawy styków, w zależności od typu zakupu
Podłączyć przekaźnik-Podczas podłączania przekaźników powinniśmy przeprowadzić pierwszy test aktywacji
Przed kontynuowaniem instalacji należy przeprowadzić test połączenia Zapewnia to prawidłowe działanie przekaźników i pomaga uniknąć spalania przekaźników
Na koniec
Przekaźniki umożliwiają podłączanie różnych napięć Przekaźniki umożliwiają łatwe włączanie i wyłączanie obwodów Istnieją różne rodzaje urządzeń elektrycznych, które przesyłają prąd do różnych obwodów za pomocą zwojów przekaźników Kiedy zrozumiesz jaki rodzaj przekaźnika potrzebujesz, możesz go łatwo połączyć
Teraz lepiej rozumiesz, jak poprawnie i efektywnie podłączyć przekaźniki Możesz skontaktować się z nami w każdej chwili
