Jak wybrać wiarygodnego producenta płyt PCB w Chinach?

Czy chcesz, aby Twoje pozyskiwanie płyt PCB zakończyło się sukcesem?

W takim przypadku należy rozważyć wiele elementów.

W tym przewodniku przedstawimy standardy wyboru dostawców płyt PCB, dlaczego warto wybrać płytę PCB z Chin i więcej o usługach PCB, aby dokonać właściwego wyboru producenta płyt PCB.

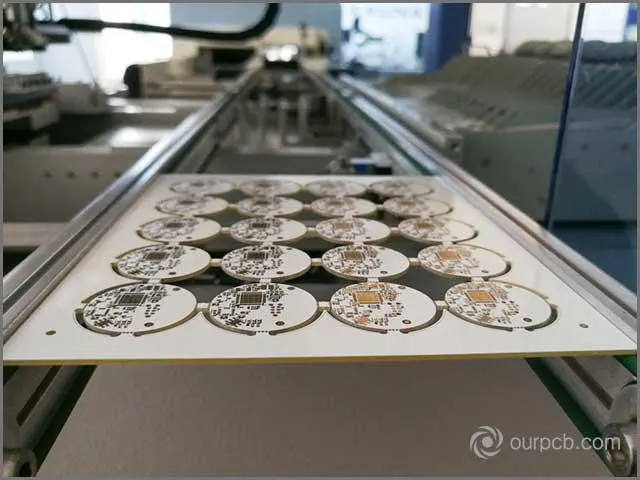

1. Standardy wyboru producenta płyt PCB

Przed wyborem producenta płyt PCB należy zastanowić się nad wymaganiami urządzenia elektronicznego. Należy również rozważyć wymagania producenta. Istnieją bardziej złożone kwestie związane z płytami PCB, na które należy zwrócić uwagę.

Poniżej znajduje się lista 3 punktów, o których należy zawsze pamiętać podczas poszukiwania producenta płyt PCB.

1.1 Jakie są wymagania dotyczące Twojego produktu?

Jeżeli potrafisz określić wymagania swojego produktu, będziesz w stanie zawęzić wybór producentów PCB. W tym miejscu zostaną omówione cztery z tych pytań, które w możliwie największym stopniu odnoszą się do wymagań Twojego produktu.

1.1.1 Jaki jest rynek dla Twojego produktu?

Czy sam określasz rynek dla swoich produktów? Sytuacja różni się w zależności od tego, czy sprzedajesz swoje produkty do Ameryki Północnej, Europy, Azji, czy na inne potrzeby.

Istotne jest pozycjonowanie produktu. Powinieneś zdecydować, czy Twój produkt jest low-end, standard, czy premium. Następnie wybierzesz producenta, który ma zaawansowany lub zwykły sprzęt odpowiednio.
Czy wiesz, jakie jest specyficzne zastosowanie Twoich produktów? Czy wyniki dla kontroli automatyki, instrumenty, komunikacja, motoryzacja, opieka medyczna, obrona wojskowa, lub inne?

1.1.2 Określ swój budżet

Budżet będzie miał bezpośredni wpływ na materiały, które chcesz użyć.
Powinieneś rozważyć użycie materiałów premium lub zwykłych materiałów w zależności od budżetu.

Budżet wpływa również na poziom produkcji. Czy produkować nowe produkty czy ograniczyć produkcję zależy od Twojego konta.

1.1.3 Wybór materiałów

Czy wiesz, jaki rodzaj materiałów jest najlepszy dla Twojego urządzenia?

Po pierwsze, należy zdecydować, czy produkt jest low-end, standardowy czy premium. Następnie można odpowiednio dobrać materiały.

Dodatkowo, poziom elastyczności określi również oczekiwania dotyczące zaopatrzenia w PCB. Twój produkt może wymagać specyficznej konstrukcji płytki drukowanej. Na przykład, elektronika użytkowa do noszenia, taka jak smartfony, może wymagać elastycznych lub sztywnych płytek PCB.

Należy pamiętać, że można również wybierać między płytkami PCB standardowymi i HDI. Te ostatnie wykorzystują technologię połączeń o wysokiej gęstości, która pozwala na umieszczenie dodatkowych komponentów przy zachowaniu minimalnych rozmiarów i wagi.

1.1.4 producenta płyt PCB-Czas produkcji

To pytanie jest związane z tym, czy chcesz, aby Twój pomysł zarabiał pieniądze i jak pilnie chcesz sprzedać swój wynalazek publicznie. Im dłuższy czas realizacji, tym więcej pieniędzy producent będzie oczekiwał ze sprzedaży.

Każda firma dba o każdego zainwestowanego centa. Niezwykle ważne jest, aby trzymać się harmonogramu, wypuszczając nowe produkty i usługi. Dlatego nie możesz sobie pozwolić, aby jakikolwiek element wymagał dłuższej dostawy niż przewidywano, dotyczy to również obwodów drukowanych.

1.2 producenta płyt PCB-Wymagania producentów:

Oprócz posiadania konkretnych wymagań dla swoich produktów i szukania producentów o podobnych warunkach, powinieneś mieć również na uwadze kilka innych pytań, jeśli chodzi o wybór producenta.

W tym doświadczenie producenta, zdolność produkcyjna, ugruntowana historia, posiadanie profesjonalnego personelu gotowego do pomocy, procedura testowania, pomoc w marketingu.

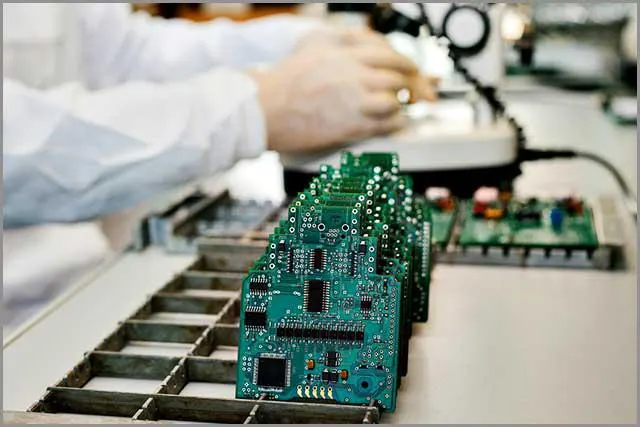

1.2.1 Czy producent ma doświadczenie w produkcji urządzeń podobnych do Twoich?

Doświadczenie może być kluczowe, ponieważ są szanse, że już zrobił podobny projekt do tego, który pytasz. W ten sposób możesz mieć pewność, że ktoś kompetentny i zręczny będzie zajmował się montażem PCB i zapewni, że Twoja płyta będzie miała wysoką wydajność i niezawodność.

1.2.2 Jaka jest możliwa zdolność produkcyjna tego producenta?

Powinieneś zdecydować się na firmę w oparciu o swój budżet i wymagania Twojego produktu.

Upewnij się, że dostawca posiada możliwości produkcyjne wymagane do zaprojektowania Twojej płytki. Obejmuje to odpowiedni sprzęt, który może tworzyć typ PCB, który chcesz. Dodatkowo, należy potwierdzić, że firma używa materiałów, które chciałbyś mieć w PCB zaprojektowanym dla Twojej aplikacji. Ostatecznie, firma musi być gotowa spełnić oczekiwania klienta w zakresie kosztów i dostawy płyt.

1.2.3 Czy producent ma udokumentowane doświadczenie?

Kwestie związane z tym pytaniem są dwojakie. Po pierwsze, można wybrać producenta o ugruntowanej pozycji na rynku, aby mieć pewność, że będzie on prawidłowo produkował nasze urządzenie elektroniczne.

Druga kwestia jest taka, która wiąże się z podjęciem ryzyka. Podejmując szansę na producenta, który nie jest bardzo doświadczony, w ten sposób zarówno ty, jak i firma produkcyjna mogą zyskać sławę w tym samym czasie.

1.2.4 Czy mają profesjonalny personel gotowy do pomocy?

Firma musi mieć odpowiednią kombinację sprzętu i personelu. Nowoczesne maszyny i narzędzia nie są wiele warte, jeśli nikt nie może z nich korzystać prawidłowo. Dlatego należy szukać producenta, który posiada zespół wyszkolonych i doświadczonych inżynierów.

Profesjonalna kadra będzie Ci towarzyszyć na każdym kroku. Rozumieją oni potrzebę wyjaśnienia Twoich dylematów i odpowiedzenia na każde pytanie związane z produktem. Jest to szczególnie ważne, jeśli po raz pierwszy współpracujesz z tym dostawcą. Zwróć szczególną uwagę na zachowanie personelu.

1.2.5 Jaka jest procedura testowania stosowana przez producenta?

Producenci obwodów drukowanych są odpowiedzialni za wiele rzeczy związanych z elektroniką.

Jeśli rynek docelowy dla Twoich wynalazków jest wystarczająco duży, konieczne będzie, aby testowanie było bardzo priorytetowe. Jest to szczególnie prawdziwe, jeśli Twoje urządzenie jest przeznaczone do czegoś konkretnego.

Znajomość procedury testowania producenta i wszystkich szczegółów, które wiążą się z procedurami testowania, również zapewni ci spokój ducha. Nigdy nie jest dobrze reprezentować urządzenie, które nie zostało dokładnie przetestowane.

1.2.6 Czy producent pomoże Ci w marketingu?

Marketing może być bardzo żmudnym zadaniem. Samodzielne opracowanie skutecznej strategii marketingowej dla dowolnego produktu może zająć miesiące, a nawet lata. Elektronika nie jest z tego zwolniona, a jeśli jesteś projektantem, który nie ma zespołu marketingowego lub nie ma kapitału, aby wydać na marketing, będziesz chciał wszelkiej pomocy, jaką możesz uzyskać. Prawdopodobnie będziesz chciał, aby producent pomógł Ci w marketingu.

1.3 Specyficzne zagadnienia związane z płytkami drukowanymi, które należy znać:

Oprócz znajomości wymagań Twojego produktu, wymagań producenta, jest jeszcze coś, na co powinieneś zwrócić uwagę w kwestiach PCB. Poniżej znajduje się lista 8 punktów do celów informacyjnych.

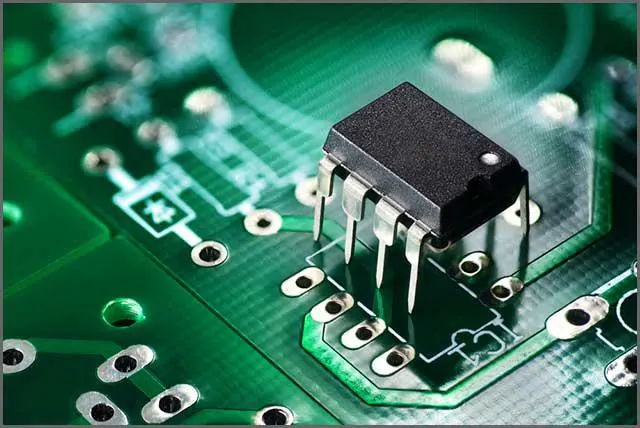

1.3.1 producenta płyt PCB-Geometria i obwód PCB

Ponieważ człowiek nadal kurczy elektronikę w życiu codziennym, wymóg zwięzłej dokumentacji stale rośnie, stając się bardziej krytyczny w każdym węźle. Podane wymiary są czynnikiem decydującym o porażce lub sukcesie. Jeśli tolerancje są bardzo wąskie, koszty będą wysokie. I odwrotnie, luźne tolerancje powodują, że części są źle dopasowane i mogą wymagać przeróbek. Aby zapewnić uniknięcie zwarć i innych problemów, które mogą pojawić się podczas eksploatacji obwodów drukowanych, należy zwrócić uwagę na ten problem.

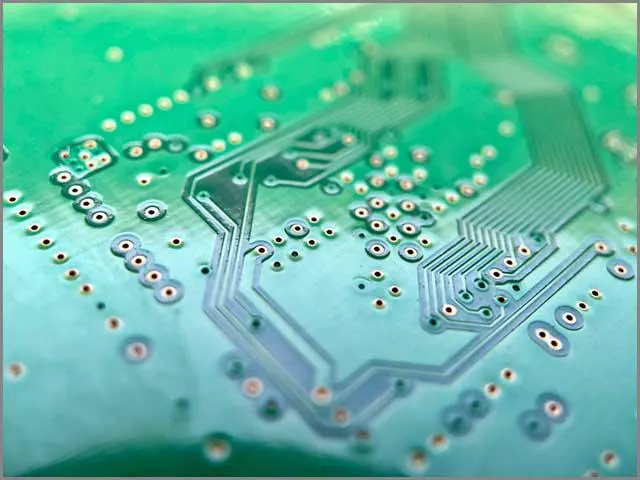

1.3.2 producenta płyt PCB-Obszar drutu miedzianego

Miedź jest powszechnym materiałem używanym do tworzenia śladów podczas produkcji obwodów drukowanych.

Ślady są jednymi z najważniejszych elementów, ponieważ przekazują sygnały elektryczne do różnych części płytki drukowanej. Bez takich śladów w ich zamierzonym miejscu, płytki drukowane nie będą funkcjonalne zgodnie z przeznaczeniem.

Najbardziej znaczącą zaletą korzystania z materiału miedzianego jest to, że jest on znacznie przewodzący, co oznacza, że może przesyłać sygnały bez utraty energii elektrycznej w procesie. Dodatkowo, będziesz potrzebował tylko niewielkich ilości miedzi, aby ukończyć swój projekt, zamiast zużywać jej dużo.

1.3.3 Ostrożne obchodzenie się z lutem

Aby mieć pewność, że produkcja płyt PCB przebiegnie zgodnie z planem, należy ostrożnie obchodzić się z lutem. Lut to stop metalu, który jest topiony w celu utworzenia trwałego połączenia między elementami elektrycznymi. Nieodpowiednie postępowanie ze spawem może doprowadzić do powstania zaburzonych, zimnych lub przegrzanych połączeń.

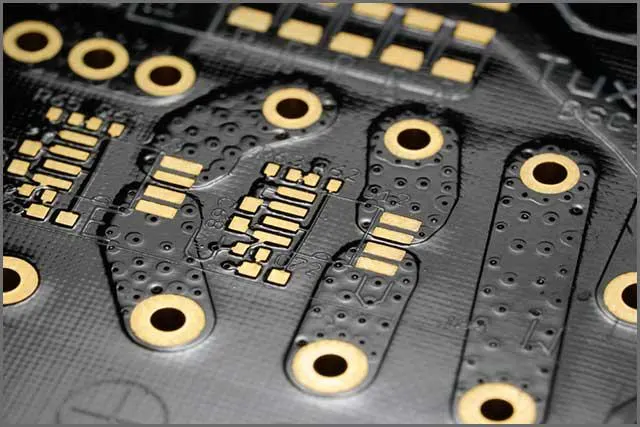

1.3.4 Wybór maski lutowniczej przy produkcji płyt PCB

Maska lutownicza, znana również jako rezystor lutowniczy, jest cienką warstwą, która pokrywa miedziane ślady płytki drukowanej w celu ochrony elementów metalowych przed utlenianiem, brudem i korozją.

Ponadto, maski lutownicze mają na celu zapobieganie mostków lutowniczych z podjęcia na pokrytych obszarach płytki drukowanej. Jeśli nie masz maski lutownicze na PCB, ślady miedzi połączone z pasty lutowniczej może przynieść zwarcia na płycie.

Decydując się na odpowiednią maskę lutowniczą do wykorzystania w dużej mierze zależy od wymiarów płyty, komponentów, otworów, układu powierzchni, przewodników i ostatecznej aplikacji, gdzie produkt zostanie zastosowany. Suche maski działają najlepiej, jeśli powierzchnia płyty jest płaska. Z drugiej strony, opcje płynne są idealne dla płyt PCB o skomplikowanych powierzchniach.

1.3.5 Kwestie związane z sygnałami i rf przy produkcji płyt PCB

Integralność sygnałów jest jednym z największych problemów związanych z produkcją szybkich obwodów drukowanych, zwłaszcza w przypadku produkcji elektroniki na zamówienie.

Aby ograniczyć potencjalne problemy związane z integralnością sygnałów, ważne jest, aby dostawca obwodów drukowanych był w stanie dostarczyć płytki PCB o trwałej konstrukcji.

Oprócz integralności sygnału, projektanci obwodów drukowanych lub RF muszą zatrudniać materiały laminatu idealne dla bieżącego projektu.

Podstawa dokonanego wyboru musi spełniać lub zaspokajać potrzeby elektryczne wymagane przez obwód RF, takie jak prędkości sygnału i współczynnik strat, między innymi.

1.3.6 Produkcja PCB z otworami przelotowymi

Otwory przelotowe to miedziane cylindry umieszczone lub uformowane w otworach wywierconych na płytce drukowanej.

Otwory przelotowe służą do elektronicznego i termicznego łączenia ścieżek, padów i wielokątów na kilku warstwach płytki drukowanej.

Krytyczną rzeczą, na którą należy zwrócić uwagę jest to, że rodzaj użytych przelotek zależy głównie od rysunków użytych na płytce drukowanej. Na przykład, dla prostej dwuwarstwowej płytki, może być idealnym rozwiązaniem, aby użyć przelotki. Jeśli jednak produkujesz płytki, które będą zawierały więcej niż dwie warstwy, idealnym rozwiązaniem może okazać się użycie przelotek zakopanych lub zaślepionych, choć wiąże się to z wyższymi kosztami.

1.3.7 Problemy termiczne przy produkcji PCB

Ostatnio obserwujemy rosnące zapotrzebowanie na urządzenia, które są bardzo energochłonne. Z tego powodu próby uniknięcia problemów termicznych w produktach są obecnie bardziej krytyczne niż wcześniej.

Problemy mogą pojawić się zwłaszcza w trzech różnych obszarach, takich jak odciążenie termiczne, elementy lutowane i naprężenia termiczne. Na szczęście jednak istnieją konkretne procedury projektowania termicznego obwodów drukowanych, które projektanci mogą wykorzystać w celu złagodzenia lub obsługi tych potencjalnych obszarów problemowych.

Posiadanie właściwych lub idealnych praktyk lub technik zarządzania termicznego pomoże Ci utrzymać płytkę drukowaną tak świeżą, jak to tylko możliwe, podczas projektowania kolejnych rewolucyjnych produktów.

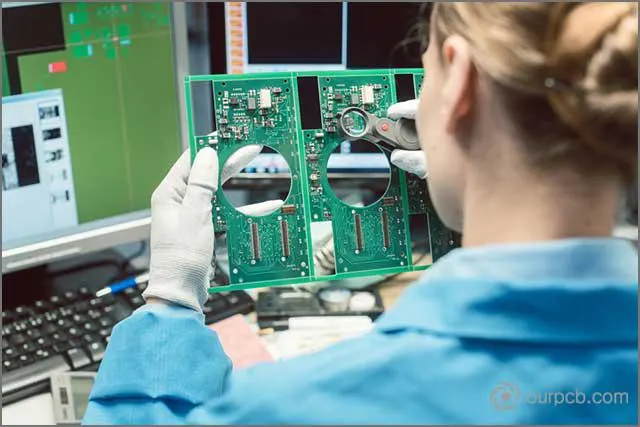

1.3.8 Znaczenie testowania

Płytki drukowane znajdują zastosowanie w prawie wszystkich urządzeniach elektronicznych i są odpowiedzialne za funkcjonalność urządzeń elektronicznych. Jednakże, defekty podczas procesu produkcyjnego mogą spowodować, że producent wypuści na rynek płytki, które nie spełnią wymagań rynku. To jest powód, dla którego testowanie jest niezbędne.

Testowanie wyłapuje błędy i usterki dużo wcześniej przed podjęciem ostatecznej produkcji. Dzięki testom, projektanci mogą wykryć problemy i naprawić je przed wypuszczeniem swoich produktów na rynek. Badania przesiewowe oszczędzają producentom PCB wiele czasu i kosztów.

2. Dlaczego warto wybrać chińskie PCB?

Międzynarodowe firmy i projektanci produktów powszechnie odnoszą się do ogromnego chińskiego rynku PCB ze względu na wysoką jakość i niską cenę.

W tej części przeprowadzimy Cię przez proces wyboru odpowiedniego producenta płyt PCB z Chin, który zapewnia doskonałe produkty i usługi o wartości dodanej.

2.1 Korzyści i cechy chińskich płyt PCB

Jeśli chodzi o wymagania klientów, chińskie płyty PCB posiadają odpowiednie kryteria, aby spełnić ich potrzeby.

2.1.1 Oszczędność kosztów

Kupując PCB online w Chinach, można oznaczyć płytki drukowane i inne akcesoria przedstawione na ich stronach internetowych. Kluczowym celem jest zapewnienie, że klient otrzyma wszystkie swoje zamówienia jednocześnie, oszczędzając w ten sposób czas i pieniądze na indywidualne zamówienia.

2.1.2 Inwentaryzacja

Gdyby klienci zaopatrywali się w PCB we własnym kraju, musieliby płacić duże sumy pieniędzy za zapasy i koszty magazynowe.

W porównaniu z tym, outsourcing usług produkcji PCB w Chinach eliminuje koszty utrzymywania nadmiernych zapasów.

2.1.3 Szybkość i jakość produkcji

Chińscy producenci płyt PCB dysponują najnowszym sprzętem umożliwiającym opracowywanie zaawansowanych modeli z bardzo dużą szybkością. Wynika to z ich imponującego tempa produkcji i ogromnej siły roboczej.

Chińskie firmy mogą tworzyć dokładne duplikaty komponentów elektronicznych z innych krajów przy niższych kosztach materiałów i pracy. Dlatego też klienci nie będą musieli rezygnować z jakości.

2.1.4 Technologia, możliwości i doświadczeni eksperci

Chińscy producenci obwodów drukowanych dysponują zaawansowaną technologią do produkcji złożonych i innowacyjnych obwodów drukowanych, a wśród pracowników znajdują się wysoko wykwalifikowani inżynierowie i zespoły montażowe.

Ponieważ tak duża część światowej produkcji płyt PCB jest kierowana do tego kraju, tamtejsza siła robocza jest wykwalifikowana w montażu dokładnych płyt PCB i skutecznym spełnianiu wymagań dotyczących projektu.

2.1.5 Polityka ochrony środowiska

W ostatnich latach rząd Chin wprowadził w życie jedną z najbardziej restrykcyjnych polityk ochrony środowiska (patrz link poniżej).

Producenci starają się jak mogą, aby ich systemy przetwarzania i źródła surowców nie szkodziły środowisku. Dzięki temu konsumenci będą mieli pewność, że dokonują zakupów bez poczucia winy, a produkty, których używają, są przyjazne dla środowiska.

2.1.6 Standaryzacja produkcji

Chiński przemysł PCB ustalił standardowe wytyczne dotyczące produkcji nowoczesnych i poszukiwanych płyt PCB. Standaryzacja produktów wśród producentów i firm ułatwia klientom porównanie różnych dostawców i ich produktów.

2.1.7 Stabilny czas dostawy

Dla dostawcy lub dystrybutora płyt PCB bardzo ważny jest czas, jaki firma produkcyjna poświęca na dostarczenie produktu. Jednakże Chiny pozostają najlepszą opcją, jeśli chodzi o krótki czas dostawy.
Po złożeniu wniosku, zamówienie zostanie przetworzone i wysłane w najkrótszym możliwym czasie. Ponadto platformy umożliwiają bezpośredni kontakt z nimi, w przeciwieństwie do innych producentów z innych części świata.

2.18 Warunki płatności

Ze względu na klientów z całego świata, Chiny opracowały najlepsze opcje płatności. Większość firm produkcyjnych akceptuje takie opcje płatności jak PayPal, karty kredytowe/debetowe, bezpośrednie przelewy bankowe, e-portfele.

2.2 Jak wybrać producenta płyt PCB z Chin?

Jeśli chodzi o chińskie PCB, istnieje nieskończona liczba producentów do wyboru. Aby pomóc Ci w uzyskaniu płyt PCB o wysokiej jakości i niskich kosztach, zebraliśmy kluczowe kroki, które należy podjąć, aby wybrać wiarygodnego producenta płyt PCB z Chin.

2.2.1 Analiza próbek

Aby ocenić, czy produkt danego producenta spełnia wymagania, klient powinien poprosić o próbki płytek PCB.

Jeżeli klient posiada odpowiednią wiedzę na temat płyt PCB, może szybko ocenić zdolność innowacyjną i potencjał produkcyjny producenta, analizując jakość dostarczonych próbek. Jeżeli spełniają one standardy klienta, można ustalić, czy posiada on niezbędne zasoby i technologię do spełnienia wyższych wymagań w zakresie niestandardowych płyt PCB.

2.2.2 Sprawdzenie ich głosu na podstawie informacji zwrotnych od klientów

Obsługa klienta i reakcja na opinie mogą znacząco wpłynąć na Twoje doświadczenia z chińskim producentem PCB.

Klienci, którzy mieli nieprzyjemne doświadczenia z chińskimi producentami płyt PCB, skarżą się, że dostawcy nie posiadają odpowiednich umiejętności komunikacyjnych i powodują wzrost kosztów.

Dlatego warto dowiedzieć się, jak szybko i odpowiednio producent reaguje na opinie klientów. Po tym można podjąć ostateczną decyzję, czy chce się skorzystać z jego usług, czy nie.

2.2.3 Czy posiadają oni międzynarodowe certyfikaty?

Główni klienci chińskich produktów PCB pochodzą z zagranicy.

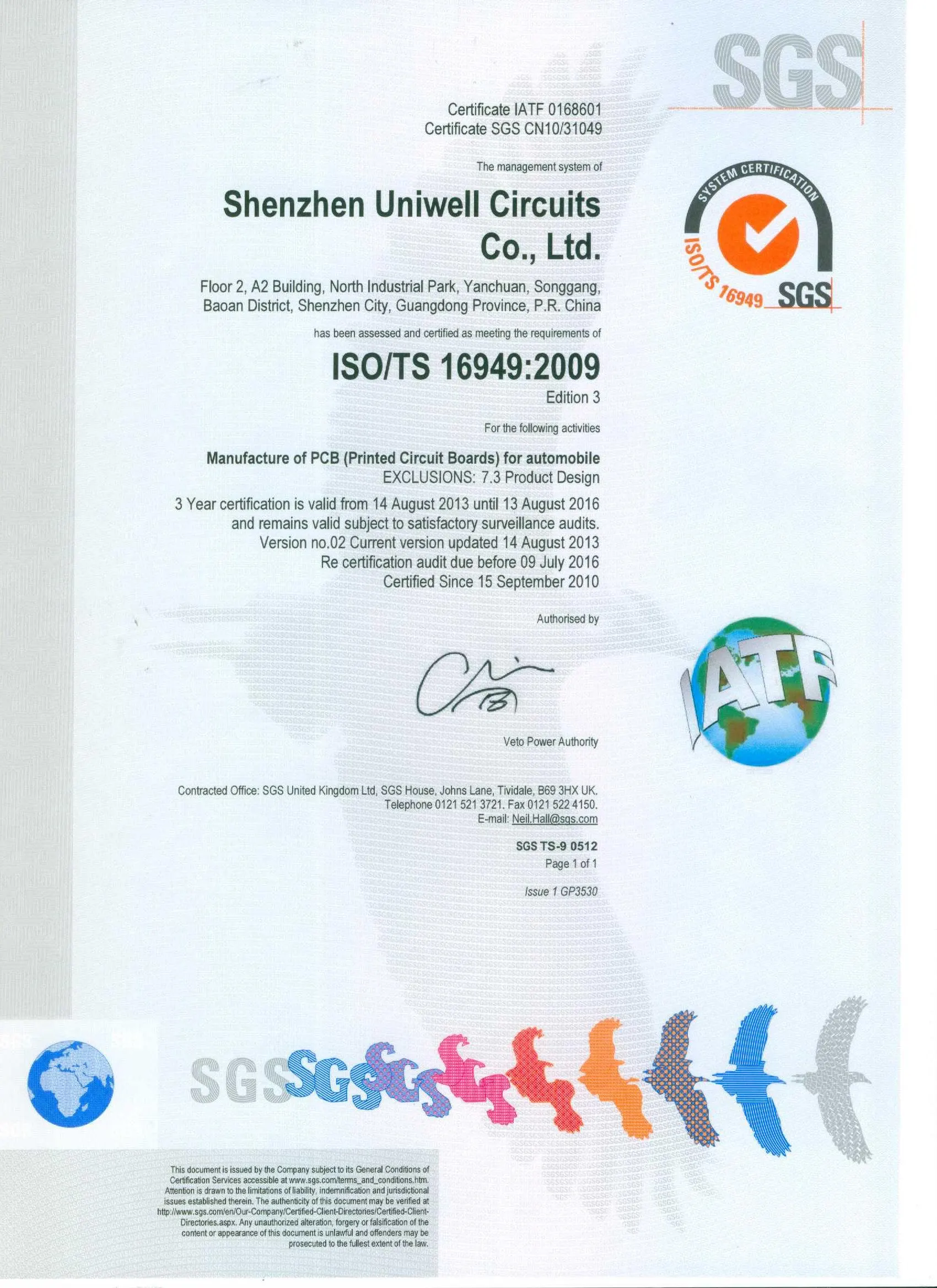

Oznacza to, że każda akredytowana firma produkcyjna posiada certyfikat kontroli, który pomaga zdecydować, czy jest ona zarejestrowana do sprzedaży swoich produktów, czy nie. Na stronach internetowych można uzyskać dostęp do międzynarodowych dokumentów certyfikacyjnych, które przedstawiają ich kompetencje, standardy zgodności i zatwierdzenie przez jednostki zewnętrzne.

2.2.4 Przy okazji należy również ustalić, czy firma przestrzega przepisów dotyczących ochrony środowiska.

Powinieneś upewnić się, że producent jest zgodny z nowymi przepisami Chin w zakresie ochrony środowiska. Upewnienie się co do tego aspektu na wczesnym etapie wyboru producenta PCB w Chinach może zapobiec późniejszym zakłóceniom, które mogą wystąpić, jeżeli producent nie przestrzega kodów produkcyjnych.

2.2.5 Jakość usług przedsprzedażnych i posprzedażnych

Klienci powinni sprawdzić usługi przed- i posprzedażowe firmy, aby określić, czy chcą zlecić produkcję producentowi zewnętrznemu.
W procesie przedsprzedażowym, obserwuj jak długo zajmuje im odpowiedź na Twoje pytania i zaoferowanie wystarczająco szczegółowych informacji.

W procesie posprzedażowym, sprawdź ich wsparcia technicznego, gwarancji i usług zwrotu pakietu. Jeśli okaże się, że odpowiadają szybko, jest to korzystne, ponieważ oznacza to wartość dodaną w szybkiej obsłudze przedsprzedażnej i posprzedażnej.

2.2.6 Możliwości i sprzęt

Jeśli to możliwe, klienci powinni zawsze próbować uzyskać dostęp przynajmniej do miejsca produkcji PCB.

Wyposażenie produkcyjne i możliwości produkcyjne firmy odzwierciedlają jej zaangażowanie w zapewnienie nienagannej obsługi i wydajności.

2.2.7 Czas realizacji i dostawa

Nawet jeśli różne typy płyt PCB mają różne harmonogramy dostaw, należy sprawdzić, czy produkcja może zostać zakończona i dostarczona w ustalonym terminie. Jeśli tak, jest to oznaka znacznej zdolności produkcyjnej i można na nich polegać, że wykonają uzgodnione produkty na czas.

3. Więcej o usłudze PCB:

Tutaj jest więcej informacji na temat usługi PCB, w tym tanie prototypy PCB i produkcji PCB i montażu produkcji.

3.1 Tanie prototypy PCB

To może być bardzo korzystne dla każdego urządzenia inżynierii, projektowania, lub firmy produkcyjnej, aby zbadać tanie prototypy PCB.

Ale jak wybrać konkurencyjnego dostawcę prototypów PCB? Jakie czynniki powinny być brane pod uwagę w tej kwestii? Pozwól, że pomożemy Ci odpowiedzieć na te pytania jeden po drugim.

3.1.1 Korzyści z korzystania z tanich prototypów PCB

Ponieważ zamawiasz tylko pusty szablon, możliwe jest użycie niedrogiego prototypu PCB dla prawie każdego urządzenia bez poświęcania czegokolwiek. Oto kilka innych korzyści płynących z używania tanich prototypów PCB.

3.1.1.1 Niskie ryzyko i niskie straty

Niski koszt oznacza również niskie ryzyko. Problemy projektowe mogą pojawić się po przeprowadzeniu testów. Jeśli do zaprojektowania płytki PCB użyto taniego prototypu PCB, straty są minimalne, co zmniejsza podejmowane ryzyko. Tanie prototypy PCB mają również ten sam rodzaj jakości, pomimo ich prostego wyglądu.

3.1.1.2 Szybsza produkcja

Prototypowe płytki PCB mogą być produkowane szybko. Przeciętne zamówienie prototypu PCB wynosi dwa lub więcej dni, co ułatwia rozpoczęcie procesu testowania.

Może to być zbawienne w przypadku projektów, w których czas jest bardzo ważny. Zamawiając prototypowe płytki PCB, w ciągu zaledwie kilku tygodni będziesz w stanie wyprodukować je dla dowolnego urządzenia, do którego są potrzebne. W przypadku płyt PCB, które wymagają produkcji na żądanie, może to trwać znacznie dłużej.

3.1.1.3 Możliwość wcześniejszego wykrycia wad

Głównym ryzykiem związanym ze zlecaniem produkcji i montażu płyt PCB jest to, że rozpoczęcie procesu naprawy zajmuje dużo czasu i pieniędzy.

Podczas gdy wykrywanie i naprawa wad jest normalną częścią testowania płytek PCB zamówionych przez producenta, jest to znacznie łatwiejsze, gdy używa się prototypu taniej płytki PCB. Dzieje się tak dlatego, że wady w prototypowej płytce PCB są łatwe do wykrycia i zazwyczaj można je zauważyć wcześniej. Może to zaoszczędzić dużo czasu i pieniędzy.

3.1.1.4 Rozwiązania z jednego źródła, a nie z wielu źródeł

Płyty PCB, które nie są zamawiane na podstawie ich prototypu, mają kilka wad, które pozostają niezauważone.

Płyty PCB, które nie są zamawiane prosto z prototypu, są często zbierane z wielu łańcuchów produkcyjnych. Oznacza to, że będziesz musiał szukać różnych rozwiązań z różnych źródeł, jeśli coś pójdzie nie tak. Może to kosztować dużo czasu i ewentualnie pieniędzy, a w rezultacie wstrzymać realizację projektu.

3.1.2 Rzeczy do rozważenia przy zamawianiu lub zakupie tanich prototypów pcb

Jakość jest zawsze problem, gdy mamy do czynienia z czymś, co wiąże się z PCB, ale to jest jeszcze bardziej w przypadku, gdy chodzi o prototypy PCB. Jeśli chodzi o jakość, to będzie miało sens, aby spojrzeć na to, jak konfigurowalny płyta jest, ponieważ jesteś w zasadzie zamawiania "pusty szablon" PCB, jeśli chodzi o prototyp.

3.2 11 Wybór sposobu wytwarzania i montażu płyt PCB

Krótko mówiąc, płytka drukowana mówi elektryczności, gdzie ma się kierować - jest to aspekt, który ożywia elektronikę.

Jak wygląda proces produkcji tych urządzeń? Jaka jest właściwa metoda produkcji i montażu płyt PCB?

Ten artykuł jest pomocnym przewodnikiem mającym na celu ułatwienie wyboru najlepszej metody produkcji i montażu płyt PCB.

3.2.1 Produkcja i montaż płyt PCB - trawienie

Trawienie opisujemy jako metodę subtrakcyjną, którą projektanci obwodów drukowanych stosują podczas produkcji płytek drukowanych. Istnieje kilka rozwiązań, które projektanci mogą wykorzystać do wytrawiania płytek PCB.

Jednak jednymi z podstawowych są chlorek żelaza i nadsiarczan amonu. Chlorek żelaza jest idealny dla hobbystów i studentów, podczas gdy nadsiarczan amonu jest bardziej odpowiedni dla uznanych projektantów PCB. Nadsiarczan amonu jest drogi, ale trudny do kontrolowania, co jest powodem, dla którego hobbiści mogą mieć trudności z jego stosowaniem.

3.2.2 Bezpośrednie operacje ręczne

W większości przypadków spawanie ręczne jest idealne do prac niskonakładowych i prototypów. Należy jednak zauważyć, że chociaż bezpośrednia operacja ręczna jest jednym z najszybszych sposobów uzyskania wzorów na płytce, to dokładna lokalizacja ścieżek może być trudna, zwłaszcza w przypadku stosowania pakietów IC w procesie projektowania.

3.2.3 Produkcja i montaż płytek drukowanych - fotografowanie

Aby uzyskać nieskazitelną płytkę podczas produkcji i montażu PCB, można użyć procesu fotograficznego. W tym momencie należy pokryć miedź na gołej płytce cienką warstwą fotorezystu. Następnie naświetlamy ją za pomocą kliszy fotograficznej, na której wyszczególnione są wszystkie istotne ścieżki, które teraz znajdą się na naszej nowej płytce.

Teraz możemy skopiować obraz, skąd ich programiści mogą łatwo użyć dowolnego oprogramowania PCB, aby przenieść go na prawdziwą płytkę. Jeszcze lepiej, gdy projektant jest już gotowy do pracy z filmem artystycznym, ten sam film artystyczny może być używany w kółko, gdy potrzebne są dodatkowe panele. Aby uzyskać dobry projekt graficzny, projektanci PCB muszą się upewnić, że używają odpowiedniego pakietu graficznego/rysunków lub idealnego programu PCB CAD.

3.2.4 Bezpośrednie powlekanie galwaniczne

W porównaniu z galwanizacją elektrochemiczną, galwanizacja bezpośrednia jest nie tylko tania, ale również przyjazna dla środowiska. Naturalna płyta eliminuje użycie metali ciężkich, jednocześnie pomagając projektantom PCB obniżyć koszty operacyjne. Bezpośrednia skala to kolejny doskonały i tańszy sposób na uzyskanie najlepszych wyników PCBA.

3.2.5 Technologia sitodruku

Technologia sitodruku pomaga inżynierom i producentom zidentyfikować wszystkie części płytki, a farba, która jest głównie używana, to nieprzewodzący epoksyd.

Chociaż wydaje się, że wykorzystanie technologii sitodruku spada, powodem tego jest fakt, że wymagania technologiczne projektów obwodów drukowanych przewyższają możliwości sitodruku. Na przykład, fotoobrazowanie charakteryzuje się większą precyzją i dokładnością w porównaniu z sitodrukiem.

3.2.6 Wybór narzędzi fotograficznych

Podczas produkcji obwodów drukowanych zasadnicze znaczenie ma również wybór różnych narzędzi fotograficznych lub obrazujących. Montaż PCB jest długim procesem, który obejmuje następujące etapy:

• DFM
• Produkcja PCB
• Kontrola materiału
• Drukowanie pasty lutowniczej
• Umieszczenie maszyny
• Lutowanie rozpływowe
• Kontrola rentgenowska
• Lutowanie na fali
• Lutowanie ręczne
• Kontrola końcowa

Powyższe kroki wymagają użycia właściwych narzędzi fotograficznych, odpowiednich do danego zadania. Odpowiednie przykłady specyficznych narzędzi obejmują urządzenia do post-press, frezarki i maszyny do cięcia papieru. Aby uzyskać najlepsze wyniki montażu i produkcji PCB, odpowiednie narzędzia fotograficzne lub obrazujące są niezbędne.

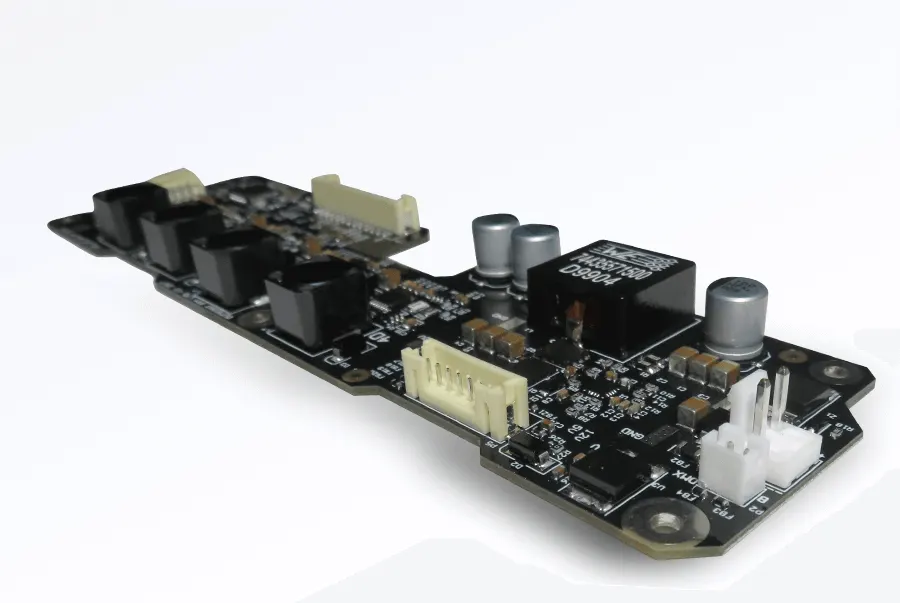

3.2.7 Metody montażu płyt PCB

3.2.7.1 Technologia montażu SMT

Wraz z rozwojem produkcji elektronicznej, lepsze i bardziej wydajne procesy stały się niezbędne, co doprowadziło do powstania technologii montażu SMT. SMT jest jedną z najlepszych metod wytwarzania i montażu płytek drukowanych ze względu na szereg zalet, które się z nią wiążą, takich jak

• Prostota
• Mniejsza podatność na błędy
• Wydajność
• Przystępność cenowa

3.2.7.2 Technologia ręcznego montażu PCB

Mimo, że maszyny SMT przynoszą lepsze rezultaty i w spójny sposób dla większości obwodów drukowanych, istnieją szczególne sytuacje, w których ręczny montaż obwodów drukowanych ma wiele sensu.

Na przykład, gdy podejmujemy się produkcji PCB i budowy prototypowych płytek drukowanych w małych ilościach, idealnym rozwiązaniem byłoby wykonanie tego ręcznie.

Podobnie, części, które składają się z nietypowych kształtów może przynieść komplikacje, gdy obsługiwane przez maszyny. Również w tym przypadku odpowiedni jest montaż ręczny.

3.2.7.3 Technologia lutowania rozpływowego

Technologia lutowania rozpływowego polega na nakładaniu pasty lutowniczej jako sposobu na tymczasowe przymocowanie tysięcy małych części elektrycznych do przeznaczonych do tego celu podstawek stykowych. Następnie cały zespół poddawany jest działaniu kontrolowanego ciepła. Lutowania rozpływowego jest równie inna doskonała metoda PCB fabrykacji i produkcji w oparciu o fakt, że przynosi o niezawodne lutowania i jest łatwy do kontroli i monitorowania. Jest to idealne rozwiązanie, jeśli chodzi o masową produkcję komponentów elektronicznych.

3.2.8 Urządzenia do montażu płyt PCB

Najlepszym sposobem na wykonanie i montaż PCB jest zastosowanie odpowiedniego sprzętu do płytek drukowanych, który jest odpowiedni do danego zadania. Jako projektant obwodów drukowanych, używanie niespełniających norm narzędzi lub sprzętu nieprzeznaczonego do pracy może spowodować, że wyprodukujesz obwody drukowane, które nie będą funkcjonować zgodnie z oczekiwaniami.

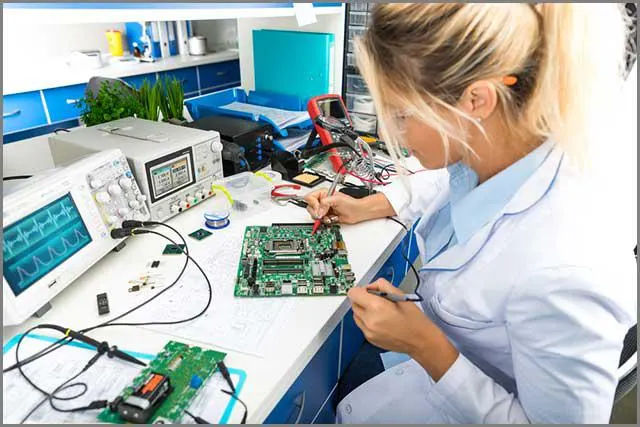

3.2.9 Wybór testów funkcjonalnych

Testy funkcjonalne obwodów drukowanych są wykonywane na końcu procesu produkcyjnego, aby zapewnić, że wyprodukowane produkty nie zawiodą lub nie będą miały skróconego okresu przydatności.

Wybór testu zależy od tego, co projektant chce osiągnąć. Przykłady testów funkcjonalnych obejmują:

• Kontrola rentgenowska
• Test lutowności PCB
• Analiza mikroprzekrojów
• Test pływalności lutu
• Badanie zanieczyszczenia PCB
• Test na odrywanie

4. Wnioski

OurPCB jest Twoim idealnym partnerem w świecie zaopatrzenia w PCB. Firma posiada najnowocześniejszy sprzęt, który jest zgodny z najnowszymi standardami. Mamy wieloletnie doświadczenie w branży PCB i portfolio prostych i złożonych projektów, które ukończyliśmy.

OurPCB jest gotowy do zaoferowania przystępnych cen i najlepszy stosunek kosztów i jakości można znaleźć. Firma jest doświadczony, niezawodny i przygotowany do dostarczania na całym świecie w możliwie najkrótszym czasie.
