O RGB Pinout, Czy potrzebujesz wielokolorowego wskaźnika do swojego projektu bez konieczności instalowania wielu diod LED? Cóż, wszystko czego potrzebujesz to dioda LED RGB. Dlaczego. Po pierwsze, dioda LED RGB wytwarza trzy podstawowe kolory: czerwony, zielony i niebieski. Dlatego instalowanie osobnych diod LED, aby uzyskać różne kolory, oszczędza Ci stresu. Jednak kluczowe jest, aby wziąć pod uwagę kilka rzeczy, gdy ma się do czynienia z diodami LED RGB, jak na przykład różne wtyczki RGB.
Co to oznacza? Nie martw się, w tym artykule dowiesz się wszystkiego o wyprowadzeniach RGB i jak je wykorzystać w swoich obwodach.
Czy jesteś gotowy? Zaczynajmy!
Rodzaje wyprowadzeń RGB
Zazwyczaj większość diod LED posiada dwa wyprowadzenia - jedno dla diody i jedno dla anody lub katody. Istnieją jednak inne diody LED, które posiadają wiele ładunków. W związku z tym mamy różne rodzaje wyprowadzeń RGB.
Warto jednak wspomnieć, że diody LED zawsze mają piny o nierównej długości. Dlaczego? Cóż, pomaga to w identyfikacji pinów i ułatwia proces montażu.
Poniżej przedstawiamy różne rodzaje wyprowadzeń RGB:
2-Pin RGB Pinout
2-pinowa dioda LED jest najczęściej spotykanym typem pinów. Zazwyczaj te diody są pojedyncze, ale istnieją też inne dwukolorowe warianty.
I bi-colored warianty 2-pin LEDs zmienić kolory, gdy odwrócić prąd płynący do nich. Inne typy zawierają dwie diody o tym samym kolorze lub o różnych kolorach.
Jak więc dobrać odpowiedni kolor? Można to zrobić sprawdzając kartę katalogową diody bi-color.
Układ pinów 3-pin RGB
Jeśli chodzi o 3-pinowy pinout, para diod LED dzieli jedną anodę lub katodę, zazwyczaj o różnych kolorach. Można więc tworzyć kombinacje kolorów lub włączać każdą diodę niezależnie.
4-pinowe wyprowadzenie RGB
W rzeczywistości, czteropinowy pinout jest najczęściej używanym pakietem LED RGB. Co ciekawe, w razie potrzeby można również uzyskać wspólne wersje anodowe i katodowe.
6-pinowy układ RGB
Niesamowite jest to, że diody LED RGB z maksymalnie sześcioma pinami pozwalają na tworzenie różnych nietypowych kombinacji. Można na przykład wyprowadzić poszczególne piny każdej diody, aby stworzyć jedną wspólną anodę, katodę lub serię konfiguracji diod.
Można też mieć dwie różne konfiguracje trzypinowe w pakiecie sześciopinowym.
Konfiguracja pinów
Oto konfiguracja pinów bardziej popularnej, czteropinowej diody LED RGB.
| Numer pinu | Nazwa pinu | Opis |
| 1 | R | Ten pin powoduje świecenie diody LED na czerwono |
| 2 | Gnd | Ten pin jest wspólną katodą (masa) |
| 3 | G | Podświetla diodę LED na zielono |
| 4 | B | Podświetla diodę LED na niebiesko |
Cechy i specyfikacje
Oto cechy i specyfikacje diody LED RGB:
Nie wykorzystuje promieniowania UV
Ma temperaturę pracy między -25°C do 85°C
Jego temperatura przechowywania może być w dowolnym miejscu pomiędzy -30°C do 85°C
Diody LED RGB mają niezwykle wysoką luminancję i strumień wyjściowy
Diody te mają niską odporność termiczną.
Prąd wyjściowy dla kolorów RGB wynosi 20mA.
Każdy kolor ma inną długość fali: Red ma 625mm, Green ma 467,5mm, a Blue ma 520mm długości fali
Każdy kolor używa również różnych napięć zasilających: Red używa 2v (typowe), Green używa 3,2v (typowe), a Blue używa 3,2 (typowe) napięcia forward.
Wszystkie kolory mają różne intensywności świecenia: Red ma 800 mcd, Green ma 900 mcd, a Blue ma 4000 mcd intensywności świecenia
Gdzie stosować diody LED RGB
Prawdę mówiąc, możesz użyć diod LED RGB jako wskaźników w większości układów elektronicznych. Ale to nie wszystko. Możesz użyć tego komponentu w różnych zastosowaniach, takich jak przenośne latarki lub błyskające efekty świetlne.
Dodatkowo możesz użyć pinoutów RGB do pracy w zależności od warunków. Na przykład, gdy twój obwód odtwarzacza wideo jest w trybie wideo, czerwona dioda LED będzie świecić, gdy jest w trybie czuwania. Ponadto, zielona kolorowa dioda LED świeci się, a kiedy jest ładowanie, niebieska kolorowa dioda LED będzie świecić.
Notka: Możesz użyć trzech różnych diod LED, aby stworzyć efekt RGB na swoim obwodzie, ale to zajęłoby więcej miejsca i zwiększyło rozmiar twojego obwodu.
Jak używać diody RGB
Rzeczywiście, łatwo jest użyć diody LED RGB w swoim obwodzie. Ale najpierw, jeśli chcesz aktywować typową anodową diodę LED RGB, podłącz wspólny terminal do źródła zasilania. Upewnij się również, że podłączasz ją do dodatniego terminalu źródła zasilania.
Ponownie, jeśli chcesz, aby czerwony kolor świecił, podłącz zacisk czerwonego koloru do ujemnego zacisku źródła zasilania. Możesz również powtórzyć to samo dla terminali innych kolorów, jeśli chcesz, aby świeciły.
Dodatkowo, możesz zapalić je jednocześnie, aby stworzyć różne kombinacje kolorów.
Co ciekawe, jeśli masz standardową katodową diodę LED RGB, podłącz wspólny zacisk do ujemnego zacisku źródła zasilania. Jeśli chcesz, aby świeciła na czerwono lub w innych kolorach, podłącz odpowiednie lotnisko do dodatniego terminalu źródła zasilania.
Ponadto, gdy przyłożysz napięcie bezpośrednio do obu diod LED: wspólnej anody i standardowej katody, aktywujesz następującą kombinację kolorów:
Czerwony i niebieski
Niebieski i zielony
Zielony i czerwony
Kombinacja wszystkich trzech kolorów
Tak więc, dodając trzy podstawowe kolory czerwony, niebieski i zielony, można uzyskać do siedmiu odcieni z diody LED RGB.
Wyprowadzenie diody LED RGB w Arduino
Możesz również użyć diody LED RGB z płytką Arduino. Tak więc, do tego projektu będziesz potrzebował następujących komponentów:
Płytka Arduino UNO (1)
Rezystor 220 ohm (3)
Ogólna deska do krojenia (1)
Rozproszona wspólna katoda RGB (1)
Zworki (1)

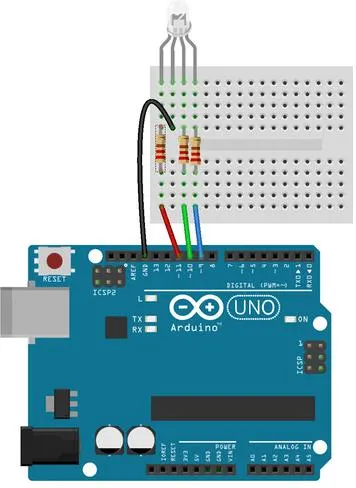

Schemat obwodu
Schemat układu Arduino
Źródło:
Wikimedia Commons
Tak naprawdę możesz szybko zmontować ten układ łącząc katodę diody RGB (dłuższy pin) z masą Arduino. Następnie dołącz pozostałe trzy piny do pinów 9,10 i 11 Arduino poprzez rezystory (220 ohm).
Robiąc to, zatrzymasz przeciążenie prądem z zasilacza i uniemożliwisz mu dotarcie do diody LED.
Z drugiej strony, jeśli Twoja dioda RGB jest wspólną anodą, podłącz długi przewód do zacisku 5v w Arduino.
Oto kod, którego potrzebujesz do swojego Arduino RGB LED.

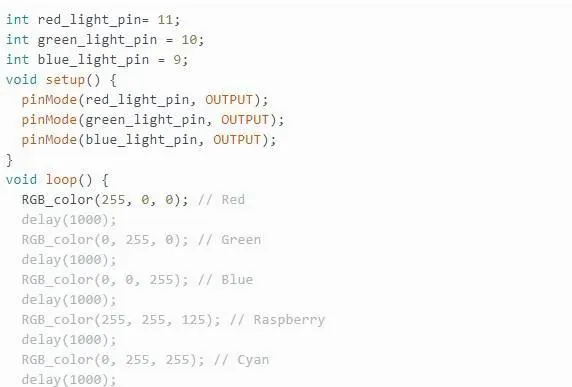

Kod Arduino
Źródło:
Wikimedia Commons
Kod Arduino
Źródło:
Wikimedia Commons
Aplikacje
Oto różne zastosowania, które współpracują z diodą LED RGB.
Podświetlenie LCD
Światła drogowe
Światła drogowe
Światła dekoracyjne
Lampy dekoracyjne
Sprzęt audio-video
Hydroponika i aeroponika
Światła pokojowe
Światła pokojowe
Zastosowania przemysłowe
Oświetlenie wielokolorowe
Oświetlenie wielokolorowe
Źródło:
Piqsels
Światłowody
Światłowody
Źródło:
Wikimedia Commons

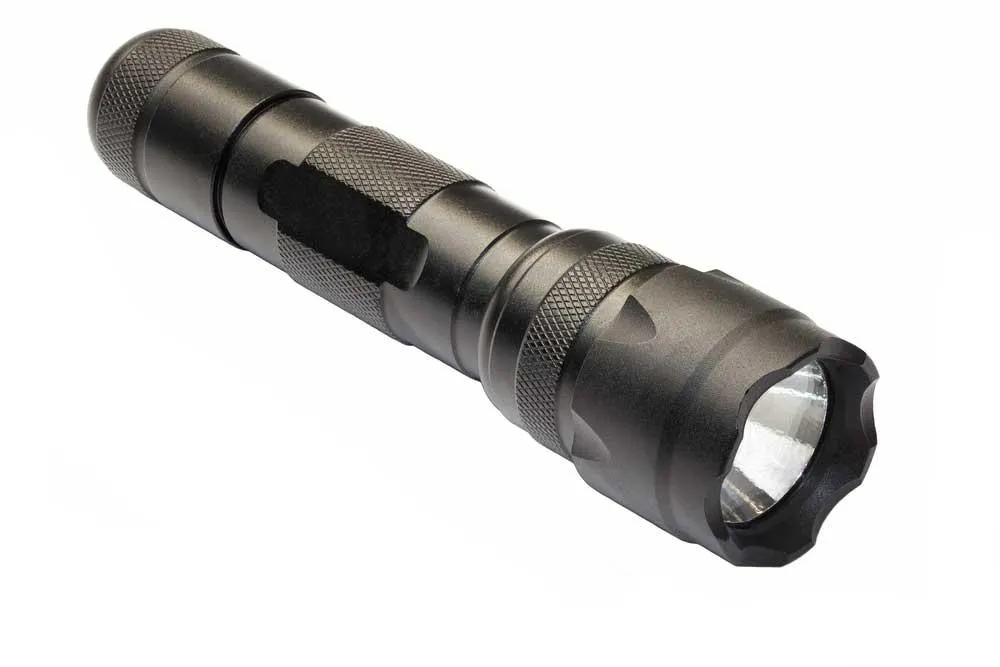

Latarka przenośna
Latarka
Zaokrąglenie
Dzięki wtyczce RGB możesz uzyskać dowolny kolor. Zazwyczaj trudno jest odróżnić diody LED RGB od zwykłych diod LED, ponieważ mają one podobny wygląd. Dlatego w standardowym opakowaniu diod RGB znajdują się trzy dodatkowe diody.
Ponadto, można mieszać dowolne kolory poprzez regulację jasności diody. Co ciekawe, wspólna anoda jest bardziej popularna niż jej katodowy odpowiednik i zazwyczaj ma cztery wyprowadzenia zamiast sześciu - jedno wyprowadzenie dla każdego koloru i wspólnej anody.
Na zakończenie, jesteśmy de wiedzieć, jeśli masz więcej pytań na temat tematu. Jeśli tak lub nadal masz problemy ze zrozumieniem pinów RGB, skontaktuj się z nami.
