Technologia montażu na powierzchni (SMT) i surface mount device (SMD) to prawie to samo. Istnieje ogromna różnorodność pakietów SMD. Do pracy z skrzynką do montażu powierzchniowego potrzebna jest zwykle niestandardowa płytka drukowana (PCB), która ma pasujący wzór miedzi, na którym są lutowane. Na rynku dostępnych jest wiele pakietów SMD, a użytkownik może z niego korzystać w zależności od wygody komponentu elektronicznego.
1、Rezystory dyskretne do montażu powierzchni
Istnieją dwa główne typy rezystorów do montażu powierzchniowego: gruba folia i cienka folia.
Rezystory do montażu powierzchniowej grubej folii:
Ten SMD jest skonstruowany przez przesiewowych rezystancyjny film na bazie dwutlenku rutenu pasty lub podobnego materiału na płaskiej powierzchni podłoża tlenku glinu o wysokiej czystości, w przeciwieństwie do osadzania folii rezystancyjnej na okrągłym rdzeniu, jak w rezystorach osiowych.

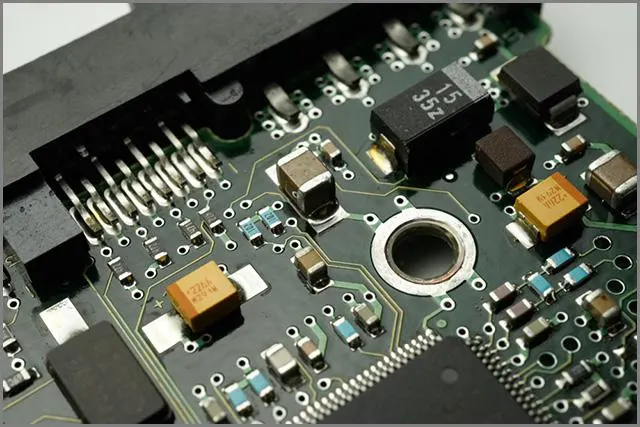

Zdjęcie 1: Montaż powierzchni
W rezystorach cienkowarstwowych:
Są one zbudowane na ceramicznym podłożu z powłoką ochronną, która jest również znana jako powłoka szklana, ze srebrem osadzonym jako gruba pasta foliowa na ceramicznym podłożu na terminatorach. Rezystor do montażu powierzchniowego ma jakąś formę kolorowej warstwy rezystancyjnej z powłoką ochronną z jednej strony i ogólnie białym materiałem bazowym po drugiej stronie. W ten sposób wygląd zewnętrzny oferuje prosty sposób rozróżniania rezystorów i kondensatorów.
Sieci rezystorów
Sieci rezystorów montowania powierzchni lub pakiety R są powszechnie używane do wymiany serii rezystorów dyskretnych. Pozwala to zaoszczędzić czas nieruchomości i miejsca docelowego.
Zdjęcie 2: Montaż powierzchni
Kondensatory ceramiczne do SMT
Kondensatory do montażu powierzchniowego są kolejnym najbardziej krytycznym rodzajem pakietu SMD, idealnym do zastosowań w obwodzie o wysokiej częstotliwości. Nie ma żadnych przewodów i może być umieszczony pod pojemnikiem po przeciwnej stronie płytki drukowanej. Kondensatory do montażu powierzchniowego są aplikacjami oddzielania od produkcji i do kontroli częstotliwości.
Bezowocne ceramiczne nośniki wiórów (LCCC):
LCCC ma pozłacane, w kształcie rowka zakończenia znane jako kasztelanie, które zapewniają krótsze ścieżki sygnału, umożliwiając wyższe częstotliwości pracy. LC można podzielić na różne rodziny w zależności od wysokości opakowania. Najczęściej jest to 50 mil ceramiczne ołowiane rodziny nośników chipów. Inne to 40,25i, 20 mil rodzin.
Zdjęcie 3: Montaż powierzchni
Najpopularniejsze obudowy elementów SMD
Elementy do montażu powierzchniowego występują w wielu znormalizowanych obudowach. Ich znajomość ułatwia projektowanie pól lutowniczych i dobór technologii montażu:
- Chip (rezystory i kondensatory) — dwukońcówkowe elementy w rozmiarach takich jak 0805, 0603, 0402 czy 0201. Liczby odnoszą się do wymiarów w calach (np. 0603 = 0,06 × 0,03 cala).
- SOT — obudowy małych tranzystorów i diod, np. SOT-23 z trzema wyprowadzeniami.
- SOIC — układy scalone z wyprowadzeniami typu „gull-wing” po dwóch bokach, łatwe do ręcznego lutowania.
- QFP — obudowa z wyprowadzeniami na czterech krawędziach, stosowana w mikrokontrolerach i układach o dużej liczbie pinów.
- QFN i DFN — obudowy bez wyprowadzeń, z padami pod spodem; oszczędzają miejsce i poprawiają parametry termiczne.
- BGA — kuleczki lutownicze pod całą powierzchnią obudowy, umożliwiające bardzo dużą gęstość połączeń przy wysokich częstotliwościach.
SMT kontra montaż przewlekany (THT)
Technologia montażu powierzchniowego (SMT) umieszcza elementy bezpośrednio na padach płytki, bez przewlekania wyprowadzeń przez otwory. W porównaniu z montażem przewlekanym (THT) pozwala na mniejsze elementy, większą gęstość upakowania, montaż dwustronny oraz pełną automatyzację. THT pozostaje przydatny tam, gdzie liczy się wytrzymałość mechaniczna złącza — np. dla złączy zasilających, gniazd i transformatorów. W praktyce wiele płytek łączy obie techniki (montaż mieszany).
Proces montażu SMT
Typowy proces SMT przebiega w kilku krokach: nałożenie pasty lutowniczej przez szablon (stencil), automatyczne układanie elementów maszyną pick&place, a następnie lutowanie rozpływowe (reflow) w piecu o sterowanym profilu temperaturowym. Po lutowaniu wykonuje się inspekcję optyczną AOI, a w razie potrzeby kontrolę rentgenowską dla obudów BGA. O jakości połączeń decyduje prawidłowo zaprojektowany footprint i właściwy profil rozpływu.
Wskazówki projektowe dla płytek SMD
- Stosuj zalecane przez producenta wymiary padów (land patterns) dla każdej obudowy.
- Zachowaj symetrię padów, aby uniknąć efektu „tombstoning” przy małych elementach.
- Dbaj o równomierne odprowadzanie ciepła pod obudowami QFN/BGA (przelotki termiczne).
- Uwzględnij odstępy między elementami pod automatyczną inspekcję i lutowanie.
Dobór obudów i layout SMD najlepiej skonsultować z producentem już na etapie projektu — sprawdź nasze możliwości produkcyjne oraz proces montażu PCB.
FAQ
Czym różni się SMT od SMD?
SMT (Surface Mount Technology) to technologia montażu, a SMD (Surface Mount Device) to sam element przeznaczony do montażu powierzchniowego.
Czy elementy SMD można lutować ręcznie?
Większe obudowy (0805, SOIC) tak, ale drobne elementy (0402, BGA) wymagają lutowania rozpływowego i profesjonalnego wyposażenia.
