Układy scalone wykonują w urządzeniach elektronicznych ściśle określone funkcje: wzmacniają sygnały, porównują napięcia, filtrują zakłócenia albo sterują kolejnymi blokami obwodu. TL072 należy do tej grupy jako popularny, dwukanałowy wzmacniacz operacyjny z wejściami JFET. Jest często stosowany w torach audio, przedwzmacniaczach, filtrach aktywnych i układach pomiarowych, gdzie liczą się wysoka impedancja wejściowa, niski poziom szumów i niewielkie zniekształcenia. Poniżej wyjaśniamy, czym jest TL072, jak wygląda jego układ wyprowadzeń, jakie ma parametry i jak bezpiecznie używać go w projekcie.
TL072 — co to jest?
TL072 to podwójny wzmacniacz operacyjny ogólnego przeznaczenia, zaprojektowany na bazie wejść JFET i bipolarnego stopnia wyjściowego. W jednej 8-pinowej obudowie znajdują się dwa niezależne wzmacniacze operacyjne, dzięki czemu jeden układ może obsłużyć na przykład dwa kanały audio albo dwa stopnie filtracji. Wejścia JFET zapewniają bardzo dużą impedancję wejściową oraz małe prądy polaryzacji, co ogranicza obciążanie źródła sygnału. Seria TL07x jest ceniona również za niskie zniekształcenia harmoniczne i niski poziom szumów, dlatego dobrze sprawdza się w przedwzmacniaczach audio oraz analogowym przetwarzaniu sygnałów.

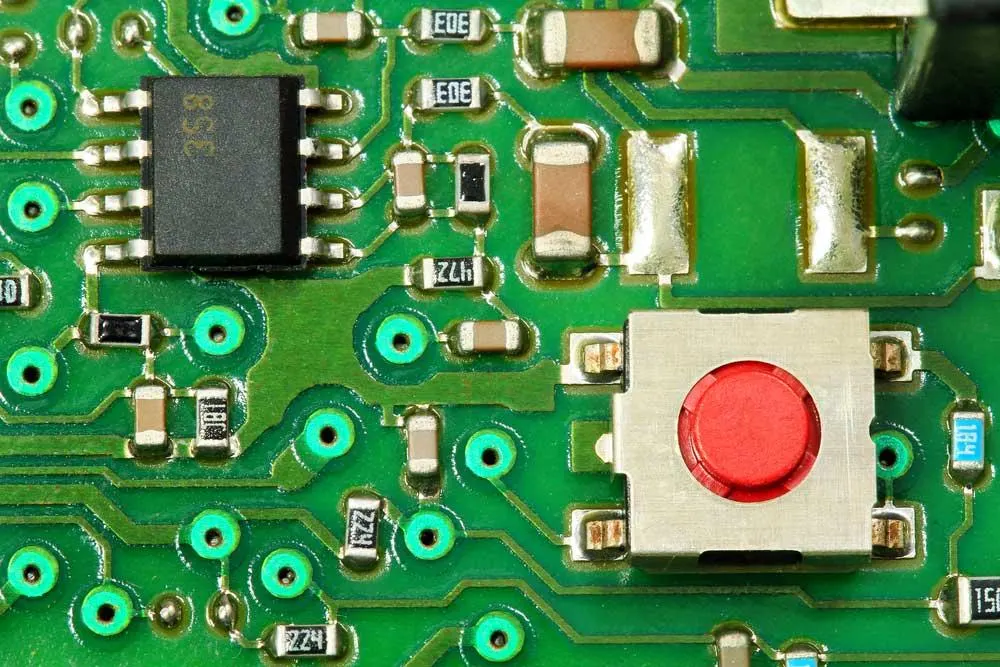

Układ scalony w obwodzie elektronicznym.
TL072 — układ wyprowadzeń

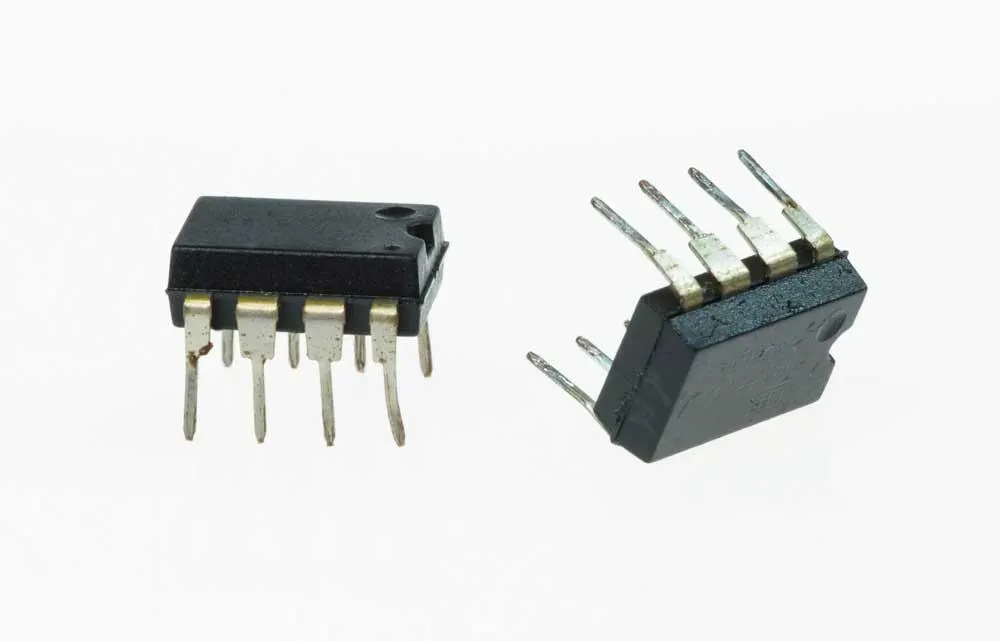

Opis wyprowadzeń TL072.
Specyfikacje techniczne i funkcjonalność TL072
Najważniejsze cechy TL072
Niski pobór mocy oraz małe prądy polaryzacji i niezrównoważenia wejść.
Wbudowana ochrona wyjścia przed zwarciem.
Praca bez zjawiska zatrzaskiwania w typowych warunkach aplikacyjnych.
Dwa niezależne wzmacniacze operacyjne w jednej obudowie.
Bardzo wysoka impedancja wejściowa dzięki wejściom JFET.
Wewnętrzna kompensacja częstotliwościowa.
Szeroki zakres napięć wspólnych i różnicowych, odpowiedni dla wielu klasycznych układów analogowych.
Parametry techniczne
Niskie całkowite zniekształcenia harmoniczne: typowo 0,003%.
Niska gęstość napięciowa szumów: typowo 18 nV/√Hz przy 1 kHz.
Wysoka szybkość narastania sygnału: typowo 13 V/µs dla klasycznych wersji TL072.
Zakres zasilania: od 6 V do 36 V przy zasilaniu pojedynczym albo od ±3 V do ±18 V przy zasilaniu symetrycznym.
Wyjście ma ochronę zwarciową, ale zwarcie należy traktować jako stan awaryjny, a nie normalny tryb pracy.
Zakres temperatury przechowywania: od -65°C do +150°C.
Zakres temperatury pracy zależy od wersji układu; typowe odmiany komercyjne, przemysłowe i wojskowe mają różne dopuszczalne zakresy.
Typowy prąd wyjściowy jest rzędu kilkunastu miliamperów; w projekcie warto zostawić zapas i nie traktować TL072 jako stopnia sterującego duże obciążenia.
Gdzie stosuje się układ TL072?
TL072 najczęściej spotyka się w układach audio: przedwzmacniaczach, mikserach, korektorach barwy, filtrach aktywnych i buforach sygnału. Jego zadaniem może być wzmocnienie małego sygnału, dopasowanie impedancji albo realizacja charakterystyki filtru. Układ nie jest specjalizowanym „układem porównującym” w sensie komparatora, choć jak każdy wzmacniacz operacyjny reaguje na różnicę napięć między wejściem odwracającym i nieodwracającym. W praktyce projektuje się go jako wzmacniacz liniowy z odpowiednio dobranym sprzężeniem zwrotnym.
Układy wbudowane i moduły elektroniczne.
Jak używać układu TL072?
W prostym przedwzmacniaczu audio TL072 pracuje zwykle w konfiguracji odwracającej albo nieodwracającej. Wzmocnienie ustala się rezystorami w pętli sprzężenia zwrotnego, a kondensatory wejściowe i wyjściowe oddzielają składową stałą od sygnału użytecznego. Dzięki wysokiej impedancji wejściowej układ dobrze współpracuje ze źródłami o większej rezystancji, ale wartości elementów pasywnych nadal trzeba dobrać świadomie, aby nie zwiększać szumów i nie ograniczać pasma.
Rezystory w torze wejściowym i sprzężeniu zwrotnym powinny być możliwie dobrze zbalansowane z punktu widzenia błędów polaryzacji wejść. Zbyt duże rezystancje zwiększają szumy termiczne i podatność na zakłócenia, a zbyt małe niepotrzebnie obciążają wyjście wzmacniacza. W układach audio często ważniejsze od maksymalnego wzmocnienia jest stabilne zasilanie, poprawne prowadzenie masy oraz krótkie ścieżki wokół wejść o wysokiej impedancji.
Zastosowania
Zasilacze awaryjne UPS.
Układy związane z energetyką słoneczną.
Falowniki i przetwornice.
Napędy elektryczne oraz układy sterowania.
Oscyloskopy i aparatura pomiarowa.
Przedwzmacniacze, miksery i inne układy audio.
Bezprzewodowy głośnik z układem wzmacniacza audio.
Zamienniki i podobne układy
Zamiennik TL072 trzeba dobierać do konkretnego obwodu, a nie tylko do liczby wyprowadzeń. Pod uwagę należy wziąć zakres napięcia zasilania, układ wyprowadzeń, pasmo, szybkość narastania, szumy, prąd polaryzacji wejść, stabilność przy danym wzmocnieniu i wymagane obciążenie. Często rozważane są układy z tej samej rodziny, na przykład pojedynczy TL071 albo poczwórny TL074, a także NE5532 w aplikacjach audio. LM358 może pasować do prostszych obwodów niskonapięciowych, ale nie jest bezpośrednim odpowiednikiem TL072 pod względem szumów, pasma i wejść JFET. Każdą podmianę warto sprawdzić w prototypie oraz w dokumentacji producenta.
Przykładowy obwód aplikacyjny TL072
Poniższy schemat pokazuje prosty przedwzmacniacz audio z układem TL072 i kilkoma elementami zewnętrznymi. W jednej obudowie TL072 znajdują się dwa wzmacniacze operacyjne, jednak w takim przykładzie można wykorzystać tylko jeden z nich, a drugi poprawnie spolaryzować lub użyć w kolejnym stopniu toru sygnałowego.

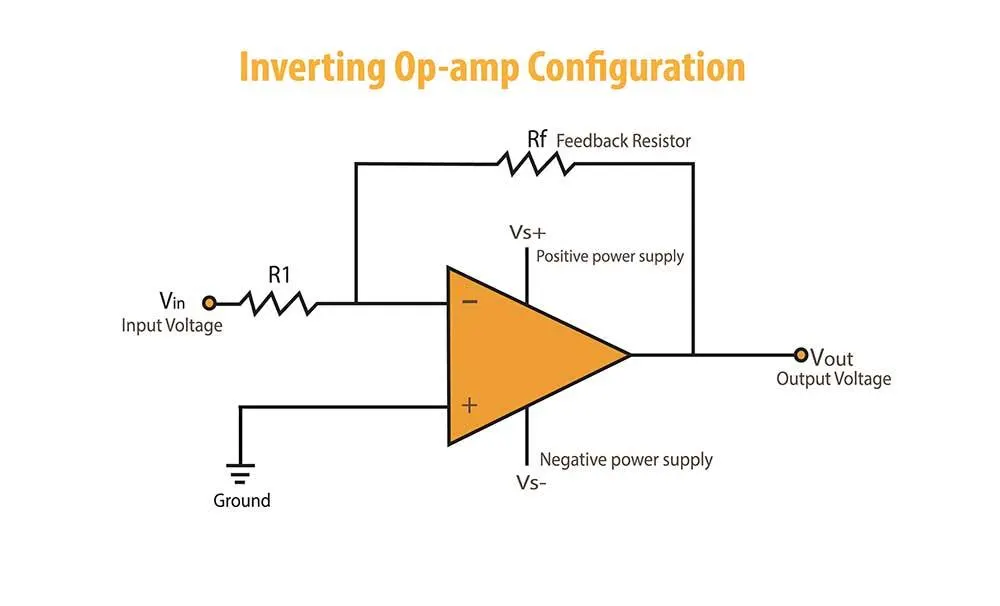

Schemat odwracającego wzmacniacza operacyjnego.
Jak bezpiecznie podłączyć TL072 do obwodu?
Aby układ TL072 pracował stabilnie i niezawodnie, warto przestrzegać kilku podstawowych zasad projektowych.
Po pierwsze, nie przekraczaj maksymalnego napięcia zasilania 36 V między szynami zasilania.
Po drugie, nie obciążaj wyjścia jak stopnia mocy; dla większych prądów zastosuj dodatkowy bufor albo dedykowany stopień sterujący.
Następnie sprawdź polaryzację zasilania, połączenia wejść i wyjść oraz wartości rezystorów w pętli sprzężenia zwrotnego przed pierwszym uruchomieniem.
Na koniec przechowuj elementy w warunkach zgodnych z kartą katalogową, czyli w zakresie od -65°C do +150°C, i stosuj typowe zabezpieczenia ESD przy pracy z układami scalonymi.
Podsumowanie
TL072 to sprawdzony, dwukanałowy wzmacniacz operacyjny dostępny między innymi w obudowach 8-pinowych, takich jak DIP i SOIC. Może pracować z zasilaniem pojedynczym albo symetrycznym, o ile projekt mieści się w dopuszczalnym zakresie napięć i sygnałów wejściowych. Niski poziom szumów, małe zniekształcenia harmoniczne i wejścia JFET sprawiają, że układ pozostaje dobrym wyborem do wielu klasycznych aplikacji audio i analogowych.
