2N5088 to popularny tranzystor bipolarny NPN stosowany tam, gdzie trzeba wzmocnić niewielki sygnał przy niskim poziomie szumów. Najczęściej spotyka się go w przedwzmacniaczach audio, torach mikrofonowych i prostych układach pomiarowych.
Ten sam element można wykorzystać również jako niewielki przełącznik, ale trzeba pamiętać o jego ograniczeniach. Typowe karty katalogowe podają prąd kolektora rzędu 50-100 mA, zależnie od producenta i wersji, dlatego 2N5088 nie jest zamiennikiem tranzystorów mocy ani sterowników do dużych obciążeń.
W praktyce najważniejsze jest poprawne rozpoznanie wyprowadzeń, dobranie punktu pracy i pozostanie w granicach parametrów maksymalnych. Poniżej znajdziesz cechy 2N5088, konfigurację pinów, zamienniki i typowe zastosowania.
Cechy tranzystora 2N5088
Poniższe parametry pojawiają się w kartach katalogowych 2N5088 i są dobrym punktem wyjścia przy ocenie, czy element pasuje do danego układu.
Jest to krzemowy tranzystor bipolarny NPN małej mocy.
W wersji przewlekanej najczęściej występuje w obudowie TO-92.
Maksymalny prąd kolektora zależy od producenta; często podaje się 100 mA, a w części kart katalogowych 50 mA jako prąd ciągły.
Napięcie kolektor-baza (VCBO) dla 2N5088 wynosi zwykle 35 V.
Maksymalne napięcie emiter-baza (VEBO) wynosi około 4,5 V.
Maksymalne napięcie kolektor-emiter (VCEO) wynosi 30 V.
Dopuszczalna moc strat w obudowie TO-92 to typowo 625 mW przy temperaturze otoczenia 25°C.
Częstotliwość graniczna fT jest podawana na poziomie około 50 MHz, co wystarcza dla wielu torów małosygnałowych i audio.
Konfiguracja pinów tranzystora 2N5088
2N5088 ma trzy wyprowadzenia: emiter, bazę i kolektor. W większości wersji TO-92, patrząc na płaską stronę obudowy i trzymając wyprowadzenia skierowane w dół, kolejność pinów to E-B-C, ale przed montażem zawsze warto sprawdzić kartę katalogową konkretnego producenta.
| Nr pinu | Nazwa | Opis |
|---|---|---|
| 1 | Emiter | Wyprowadzenie, przez które prąd konwencjonalny wypływa z tranzystora. |
| 2 | Baza | Służy do polaryzacji tranzystora i sterowania prądem kolektora. |
| 3 | Kolektor | Wyprowadzenie, przez które wpływa prąd obciążenia sterowany przez bazę. |
Zamienniki tranzystora 2N5088
Przy naprawie lub zmianie BOM-u 2N5088 można zastąpić innym tranzystorem NPN małej mocy, ale zamiennik trzeba dobrać do konkretnego układu. Liczy się obudowa, rozkład wyprowadzeń, wzmocnienie hFE, szumy, dopuszczalny prąd kolektora, napięcia maksymalne i moc strat. Popularny 2N2222 bywa dobry do prostego przełączania, ale nie zawsze zastąpi 2N5088 w niskoszumowym przedwzmacniaczu.
Możliwe zamienniki to między innymi: 2N5089, MPS650, ZTX692, ZTX694, ZTX696, S9014, BC108, KSP05, KTC9014, 2N3904, 2N4401, 2N5210, 2N2222, MPS651, MPS6602 i MPSA18. Przed podmianą porównaj parametry w kartach katalogowych oraz kolejność wyprowadzeń.

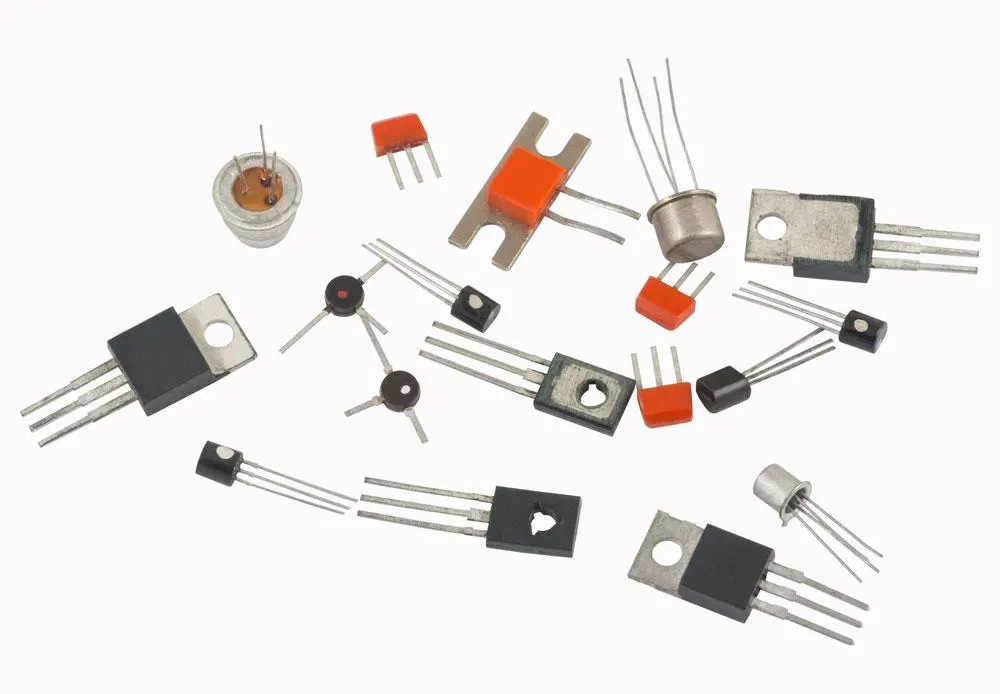

(Przykładowe tranzystory, które można rozważyć jako zamienniki 2N5088.)
Jak używać tranzystora 2N5088?
2N5088 najczęściej pracuje jako wzmacniacz małosygnałowy albo jako prosty przełącznik. Jego mocną stroną jest wysoki współczynnik wzmocnienia prądowego i niski poziom szumów, dlatego dobrze nadaje się do pierwszych stopni toru audio, gdzie sygnał jest słaby, a każdy dodatkowy szum będzie później wzmacniany razem z użytecznym sygnałem.
Jako wzmacniacz może być używany między innymi w takich układach:
Przedwzmacniacze audio.
Wzmacniacze mikrofonowe.
Stopnie niskoszumowe w sprzęcie audio, interkomach, czujnikach i prostych układach pomiarowych.
(Przykładowy wzmacniacz wykorzystujący tranzystor 2N5088.)
Jako przełącznik 2N5088 sprawdzi się w obwodach o małym prądzie, pod warunkiem że prąd bazy zostanie ograniczony rezystorem, a obciążenie nie przekroczy dopuszczalnych parametrów tranzystora.
Proste obwody czujników i układy progowe.
Przełączanie niewielkich obciążeń, zwykle do kilkudziesięciu miliamperów, a przy odpowiedniej wersji i warunkach pracy do około 100 mA.
Budowa pary Darlingtona NPN, gdy potrzebne jest bardzo duże wzmocnienie prądowe przy małym prądzie sterującym.
Jak działa tranzystor 2N5088?
Tranzystor bipolarny nie jest sterowany samym napięciem tak jak MOSFET, lecz prądem bazy. Gdy złącze baza-emiter zostanie spolaryzowane w kierunku przewodzenia, zwykle przy napięciu około 0,6-0,7 V dla krzemu, przez bazę płynie niewielki prąd. Ten prąd umożliwia przepływ znacznie większego prądu między kolektorem a emiterem.
W pracy przełączającej projektant dobiera rezystor bazy tak, aby tranzystor wszedł w nasycenie dla danego obciążenia. Wtedy spadek napięcia kolektor-emiter jest mały, a element zachowuje się jak zamknięty przełącznik. Po odcięciu prądu bazy prąd kolektora zanika i obciążenie zostaje wyłączone.
W pracy liniowej, czyli we wzmacniaczu, tranzystor ustawia się w odpowiednim punkcie pracy za pomocą sieci polaryzacji. Mały sygnał podany na bazę powoduje proporcjonalną zmianę prądu kolektora, a rezystory i kondensatory w otoczeniu tranzystora zamieniają tę zmianę na użyteczny sygnał napięciowy.
(Tranzystory małosygnałowe i pozostałe elementy toru audio.)
Jak wydłużyć żywotność tranzystora 2N5088?
Żywotność tranzystora zależy głównie od temperatury złącza i pracy poniżej parametrów maksymalnych. W projekcie warto zostawić zapas, szczególnie gdy płytka działa w zamkniętej obudowie, przy podwyższonej temperaturze albo obok elementów mocy.
Nie przekraczaj dopuszczalnego prądu kolektora z karty katalogowej konkretnego producenta; w praktycznych projektach warto przyjąć zapas względem wartości granicznej.
Nie przekraczaj napięcia kolektor-emiter 30 V oraz dopuszczalnych napięć baza-emiter i kolektor-baza.
Kontroluj moc strat i temperaturę pracy. Typowy zakres temperatur złącza i przechowywania dla 2N5088 wynosi od -55°C do +150°C, ale praca blisko granicy wymaga odpowiedniego odprowadzania ciepła.
Podsumowanie
2N5088 jest prostym, ale bardzo użytecznym tranzystorem NPN do torów małosygnałowych. Najlepiej sprawdza się jako niskoszumowy wzmacniacz o dużym wzmocnieniu, a w roli przełącznika powinien obsługiwać tylko niewielkie obciążenia i pracować z poprawnie dobranym rezystorem bazy.
