O Złącza RS232, Protokół komunikacyjny RS323 jest najstarszą i najbardziej popularną formą komunikacji szeregowej spotykaną w aplikacjach takich jak drukarki, komputery itp. Również inne formy komunikacji mogą obejmować interfejs RS-485 i i2C. Niewątpliwie, wybór najlepszego kabla szeregowego RS232 może być wyzwaniem dla kilku entuzjastów techniki. Ale nie martw się, ponieważ mamy cię pokryte. Dzisiejszy post omawia to, co zwykły RS232 zawiera w swoim arkuszu danych, jak pinout i zastosowania złącza RS232.
Złącze RS-232
Czym są złącza rs 232?
Złącze RS232 lub złącze typu D jest portem interfejsu szeregowego, który pozwala na wymianę danych pomiędzy urządzeniami. Jego konstrukcja umożliwia wymianę danych pomiędzy Data Communication Equipment (DCE)/MODEM i Data Terminal Equipment (DTE)/ PC. Również w tym przypadku rozwiązuje to problem komunikacji równoległej.
Ilustracja sieci DTE i DCE
Źródło: Wikipedia
Urządzenia RS232 często używają szeregowych danych komunikacyjnych z wymianą danych bit po bicie. Co więcej, jest to dziewięciopinowy kawałek złącza.
Konfiguracja pinów Rs 232
Pinout złącza DB9/RS232 składa się z dziewięciu połączeń pinowych ułożonych w jego porcie. Początkowo był to 25-pinowy terminal portowy, ale teraz można znaleźć 9-pinowy terminal portowy.
Ponadto, zarówno porty DTE jak i DCE RS232 mają podobieństwa tylko dlatego, że ich kierunek przepływu danych różni się.
9-pinowe złącze w rs-232 pinouts w złączu męskim i żeńskim
Źródło; Google Creative Commons
Dziewięć pinów należy do trzech różnych kategorii.
Kategoria 1: Piny danych (data pins)
Pierwsza kategoria to piny danych, które prowadzą przepływ danych i obejmują;
Pin2/ RXD/ Pin odbiorczy - Odbiera dane lub rzeczywisty sygnał.
Pin3/ TXD - Nadaje dane.
Kategoria 2: Piny sterujące.
Druga grupa pozwala uniknąć utraty danych i ustanowić interfejs i składają się z;
Pin1/ CD (Carrier Detect) - Kable MODEM ustawiają pin CD, aby odebrać odpowiedź nadawaną przez zdalny MODEM.
Pin4/ DTR (Data Terminal Ready) - Drugi pin odbiera instrukcje z komputera PC, aby przygotować MODEM do połączenia z obwodem telefonicznym.
Pin6/ DSR (Data Set Ready) - MODEM często wydaje polecenie DSR, aby poinformować komputer o gotowości do odbioru i wysyłania danych.
Pin7/ RTS (Request to Send) - Odbiera instrukcje z komputera PC, aby powiadomić MODEM o konieczności wysłania danych.
Pin8/ CTS (Clear to Send) - MODEM ustawia CTS, i poprzez PC staje się gotowy do odbioru danych/ sygnałów odpowiedzi.
Pin9/ RI - Wreszcie, pin9 dostaje wskazówki z kabli MODEMu, aby powiadomić PC o stanie dzwonienia.
Kategoria trzecia: Pin referencyjny
Pin referencyjny obejmuje wyłącznie pin GND/ masa, punkt odniesienia dla wszystkich sygnałów napięciowych pinów.
Cechy i specyfikacja złącza RS 232
Złącza RS 232 mają kilka specyfikacji i cech, jak omówimy poniżej.
Po pierwsze, możesz ustanowić 2-pinowy interfejs simplex RS232, jeśli tego potrzebujesz.
Następnie, można ustanowić interfejs do około 50ft odległość.
Złącza RS232 wykorzystują komunikację asynchroniczną. Dlatego nie dzielą one zegarów pomiędzy MODEM i komputer.
Ponadto, szeroki zakres napięcia logiki jest wygodny dla użytkowników. Na przykład logika 0 na pinie ma zakres napięć od +3V do +15V. Natomiast logika 1 ma zakres od -15V do -3V.
Można również wykorzystać RS232, aby osiągnąć maksymalną prędkość transferu danych 19 kilobitów na sekundę (Kbps).
- Slew rate to szybkość zmiany poziomu sygnału. Połączenie szeregowe RS232 ma slew rate, który może osiągnąć 30V/mikrosekundę i 20kbps maksymalnego bitrate.
Ponadto piny RS232 mogą generować maksymalny prąd 500mA.
Dodatkowo, interfejs full-duplex lub RS232 jest wydajny.
Wreszcie, możesz łatwo zainstalować układ scalony MAX232 i użyć go do ustanowienia interfejsu RS2232 posiadającego mikrokontrolery.
Układ MAX232
Źródło; Wikipedia
Jak używać złącza RS 232?
W żadnym wypadku nie możemy bezpośrednio podłączyć złącza RS232 do kontrolera. Zamiast tego używamy układu scalonego MAX232.

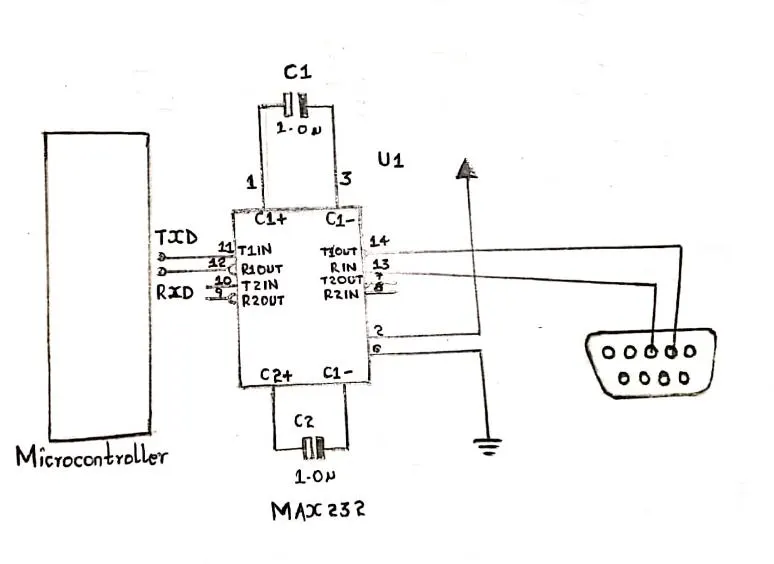

Schemat układu z mikrokontrolerem, MAX232 i portem szeregowym RS232
Przyjrzyjmy się powyższemu schematowi jako przykładowi.
Używamy układu konwertera MAX232 do połączenia kontrolera z żeńskim RS232. W tym procesie napięcie komunikacyjne może się wahać od -15V do +15V lub od -1 V do +12 V.
Układ scalony konwertuje wysokonapięciowe sygnały RS232 na TTL i odwrotnie. Ponieważ zmienny poziom napięcia nie odpowiada wrażliwej elektronice, układ MAX232 staje się pośrednikiem. Tak więc, bez niego można spowodować trwałe uszkodzenia jednego z urządzeń.
Połączenia modemowe,

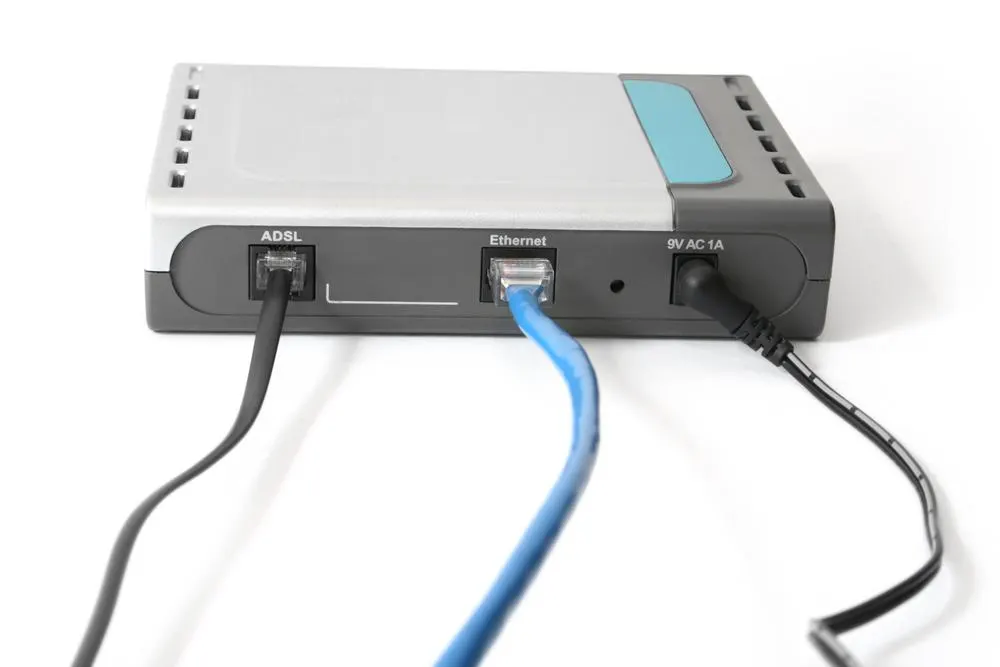

(kabel RS232 łączący z modemem)
Jednostki sterujące silnikami,
Urządzenia pamięci,
Linie telefoniczne,
Systemy automatycznego sterowania,
System zarządzania bateriami,
Maszyny stenograficzne lub stenotypowe,
Przesyłanie danych szeregowych,
Serwery,
komputery osobiste, oraz
Drukarki, w których używa się jednej linii handshakingowej i linii danych.

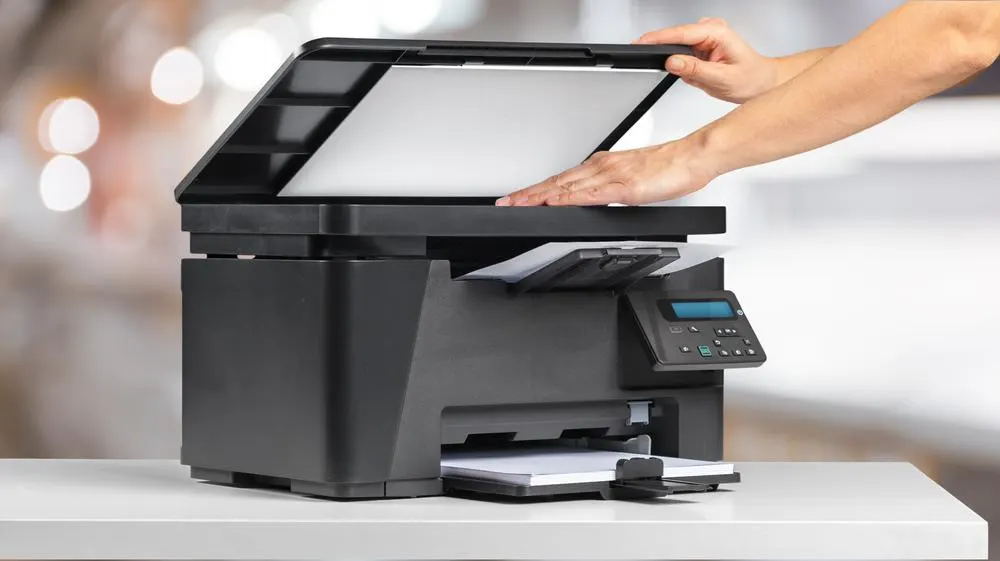

(drukarka i skaner)
Czy istnieją jakieś wady złącza RS 232?
Krótka odpowiedź brzmi: tak. Znajdziesz kilka czynników nie sprzyjających zastosowaniu złącza RS232. Obejmują one:
Po pierwsze i najważniejsze, brakuje w nim Vcc, pinu wymaganego do zasilania urządzeń.
Dodatkowo, w przeciwieństwie do 12C, możesz podłączyć tylko jedno urządzenie do złącza RS 232.
Co więcej, jego maksymalna odległość 50ft i maksymalna prędkość 19 Kb/s defaworyzuje kilka aplikacji.
Ma też wiele pinów komunikacyjnych. A więcej zaczepów równa się większemu poziomowi szumów.
Pomimo posiadania szerokiego zakresu napięcia, przełączanie pomiędzy napięciami +15V i -15V jest dość trudne przy większych prędkościach.
Wreszcie, wymaga sprzętu do pomocy w konwersji jego wysokonapięciowej logiki do zgodności z TTL. (Konwertery TTL/LAN obejmują jednostki procesora i kontrolery).
Wnioski
Złącza RS232 działają w kilku zastosowaniach. Na przykład ich połączenie odgrywa rolę w zasilaczach awaryjnych i przechowywaniu danych w komputerach osobistych. Można je również znaleźć w modemach, które są urządzeniami peryferyjnymi.
Masz jakieś pytania lub potrzebujesz wyjaśnień? Skontaktuj się z nami, a my skontaktujemy się z Tobą tak szybko, jak to możliwe.
