O znaczenie PCB，Płytka PCB to wspólna nazwa gołej płyty do montażu elementów elektronicznych. Te elementy elektroniczne wykorzystują ścieżki przewodzące lub ścieżki sygnałowe odciśnięte z materiałów miedzianych. Ponadto te materiały miedziane można zamontować na podłożu nieprzewodzącym. Dlatego inną nazwą płytki drukowanej jest płytka drukowana (PWB). Płytki drukowane nie posiadają również elementów obwodu, takich jak rezystory czy kondensatory.
Niemniej jednak, płytki drukowane (PWB) pozwalają na zautomatyzowanie procesów montażowych. Procesy te nie mogły być praktyczne podczas procesu montażu obwodów z użyciem znaczników we wcześniejszej epoce. Poza tym, PCB pełne komponentów elektronicznych ma inne nazwy, takie jak zespół obwodów drukowanych (PCBA) lub zespół obwodów drukowanych (PCA).
Znaczenie PCB -PCB VS. PCBA

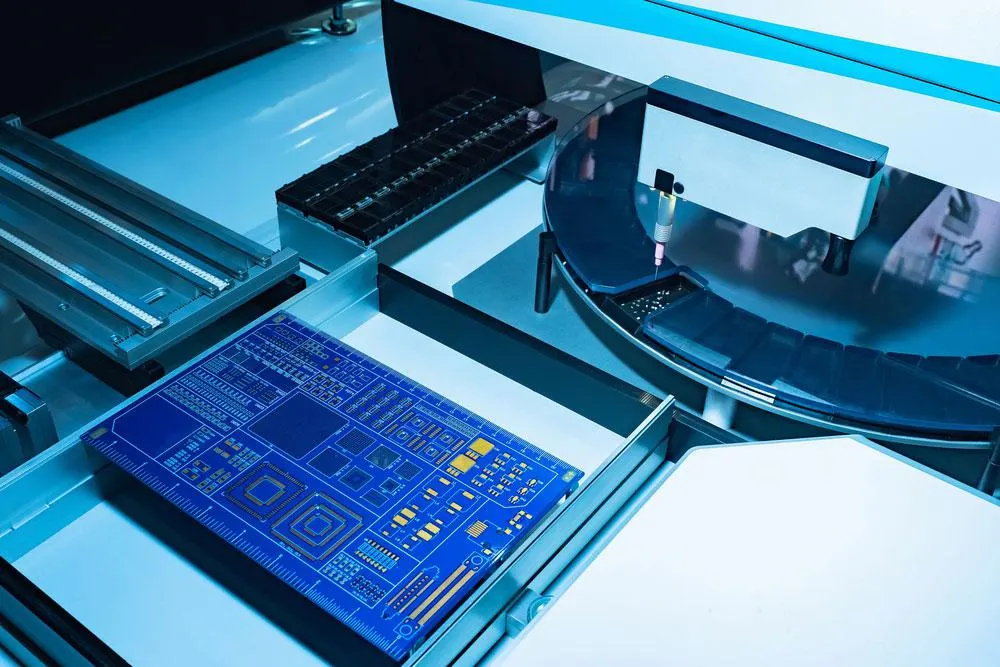

PCB jest gołą płytką, która łączy elementy elektroniczne za pomocą przewodzących podkładek i innych przewodzących ścieżek. Niemniej jednak, PCBA odnosi się do tego samego płytki drukowanej po lutowania wszystkich elementów i gotowy do wykonywania jego elektroniczny cel.
Znaczenie PCB - Zastosowania płyty PCB
Poniżej znajdują się niektóre z powszechnych obszarów zastosowania płyty PCB.
- Komunikacja: urządzenia takie jak tablety, smartfony, radia i smartwatche używać PCB jako podstawa do urządzenia.
- Komputery: laptopy, komputery stacjonarne, stacje robocze i nawigacje satelitarne zawierają PCB w swoim centrum.
- Systemy rozrywkowe: telewizory, odtwarzacze DVD, konsole do gier i zestawy stereo zawierają w swoim rdzeniu płytki PCB.
- Urządzenia gospodarstwa domowego:Prawie wszystkie nowoczesne urządzenia domowe, takie jak ekspresy do kawy, kuchenka mikrofalowa, lodówka i budzik używają elementów elektronicznych na płytce drukowanej.
Znaczenie PCB--- Inne obszary zastosowań obejmują:
- Urządzenia przemysłowe
- Sprzęt energetyczny
- Urządzenia pomiarowe
- Urządzenia skanujące
- Urządzenia medialne
- Systemy nawigacyjne
- Systemy sterowania
Z czego zbudowana jest płytka drukowana
Typowa płytka drukowana składa się z kilku warstw spełniających różne funkcje. Zrozumienie ich budowy ułatwia projektowanie i dobór parametrów produkcyjnych:
- Laminat (podłoże) — najczęściej FR-4, czyli tkanina szklana nasycona żywicą epoksydową. Zapewnia sztywność mechaniczną i izolację elektryczną.
- Warstwa miedzi — cienka folia miedziana, z której tworzy się ścieżki przewodzące. Grubość podaje się zwykle w uncjach na stopę kwadratową (np. 1 oz ≈ 35 µm).
- Maska lutownicza (soldermask) — warstwa lakieru (najczęściej zielona) chroniąca miedź przed utlenianiem i zwarciami oraz określająca pola lutownicze.
- Opis (silkscreen) — nadruk z oznaczeniami elementów, biegunowości i logo, ułatwiający montaż i serwis.
Rodzaje płytek drukowanych
Płytki PCB różnią się liczbą warstw i konstrukcją, co przekłada się na ich zastosowanie:
- Jednowarstwowe — miedź tylko po jednej stronie; najtańsze, do prostych urządzeń.
- Dwuwarstwowe — miedź po obu stronach połączona metalizowanymi otworami; standard dla większości elektroniki użytkowej.
- Wielowarstwowe — kilka warstw przewodzących połączonych przelotkami; niezbędne w urządzeniach o dużej gęstości połączeń i wysokich częstotliwościach.
- Sztywne, elastyczne i sztywno-elastyczne — dobierane do wymagań mechanicznych obudowy i montażu.
W przypadku układów o dużej gęstości upakowania stosuje się technologię HDI PCB, a w torach sygnałów szybkich — płytki o kontrolowanej impedancji.
Od projektu do gotowej płytki

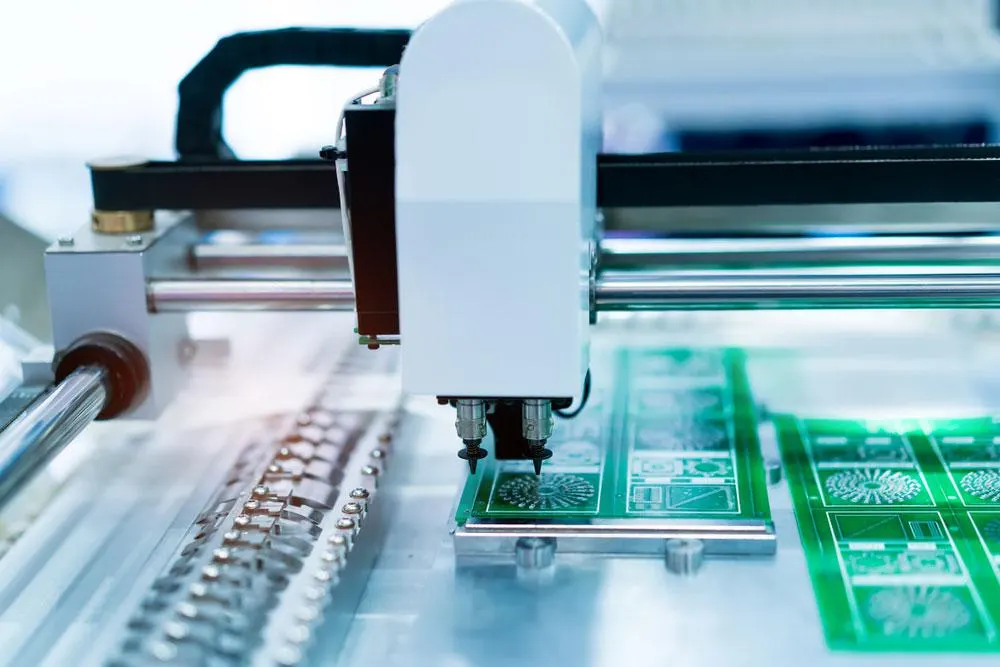

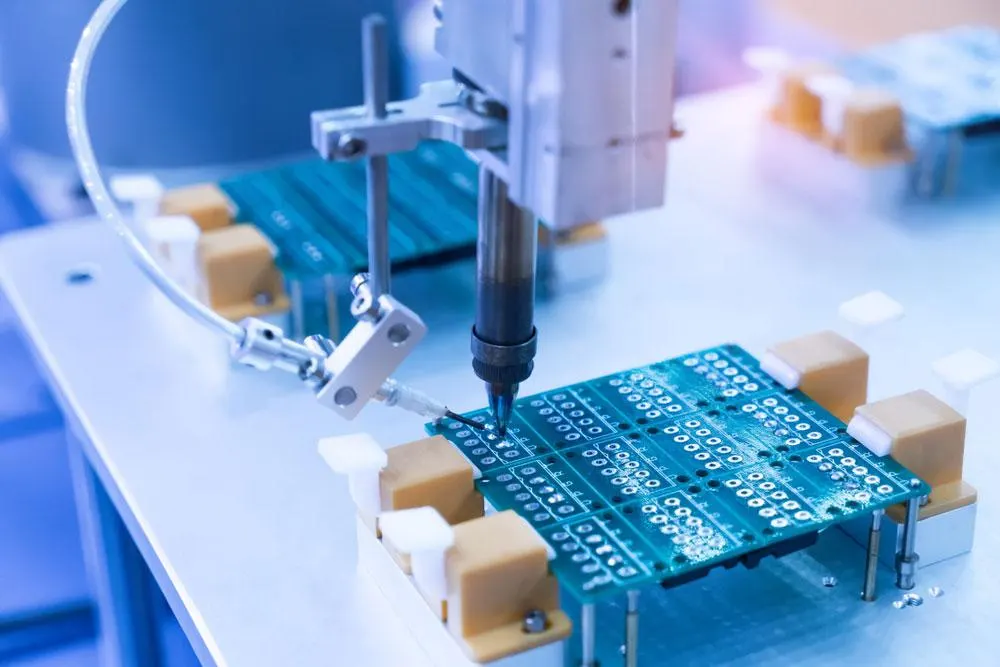

Droga od pomysłu do działającego urządzenia obejmuje kilka etapów. Projektant przygotowuje schemat i layout w programie EDA, a następnie eksportuje pliki Gerber i listę materiałów (BOM). Producent na ich podstawie wytwarza gołą płytkę (PCB), po czym następuje montaż elementów (PCBA) techniką przewlekaną (THT) lub powierzchniową (SMT). Ostatnim etapem jest kontrola jakości i testy elektryczne, które potwierdzają poprawność połączeń przed wysyłką.
FAQ — najczęstsze pytania o PCB
Czym różni się PCB od PCBA?
PCB to goła płytka bez elementów, natomiast PCBA to ta sama płytka po zamontowaniu i zalutowaniu komponentów, gotowa do pracy.
Dlaczego maska lutownicza jest zwykle zielona?
Zielony to historycznie najpopularniejszy kolor zapewniający dobry kontrast i powtarzalność procesu. Dostępne są też inne kolory (czarny, czerwony, niebieski), ale nie wpływają one na parametry elektryczne.
Co oznacza skrót PCB i PWB?
PCB to Printed Circuit Board (płytka obwodu drukowanego), a PWB to Printed Wiring Board — starsza nazwa odnosząca się do tej samej gołej płytki. Oba terminy bywają używane wymiennie, choć współcześnie dominuje określenie PCB.
Jak dobrać liczbę warstw płytki?
Liczba warstw zależy od gęstości połączeń, wymagań sygnałowych i budżetu. Proste urządzenia korzystają z płytek jedno- lub dwuwarstwowych, natomiast układy z szybkimi sygnałami, wieloma magistralami i ograniczoną powierzchnią wymagają konstrukcji wielowarstwowych z dedykowanymi warstwami masy i zasilania. Dobrze zaplanowany stackup poprawia integralność sygnału i ułatwia spełnienie wymagań EMC, dlatego warto ustalić go z producentem już na wczesnym etapie projektu.
