Podobnie jak inne elementy płytki drukowanej, polaryzacja kondensatora będzie miała charakterystyczne polaryzację, zarówno dodatnią, jak i ujemną. Pomaga zrozumieć, w jaki sposób można zidentyfikować polaryzację kondensatora, nawet podczas budowy obwodu od podstaw. Jednak nie wszystkie kondensatory mają polaryzację, te, które mają jedną sztuczkę w rękawie.

Przede wszystkim polaryzacja polega na tym, że tylko jeden zacisk działa zgodnie z napięciem. Aby mieć przewagę podczas łączenia polaryzacji kondensatora, ten artykuł tutaj, aby edukować cię bardziej na ten temat. Po dojściu do końca powinieneś mieć lepsze pojęcie o tym, dlaczego ważne jest, aby znać polaryzację kondensatora.

1. Co to jest polaryzacja kondensatora?

Kondensator składa się z równoległych cienkich blach oddzielonych materiałem dielektrycznym. Dwie cienkie blachy działają jak elektrody, podczas gdy dielektryk jest izolatorem. Izolacja jest niezbędna, ponieważ działa jako przegroda między elektrodami. Standardowym symbolem kondensatora jest wyraźny obraz tej wewnętrznej struktury.

Dielektryk może być albo gumy, papieru, ceramiki lub szkła. Z drugiej strony, cienkie blachy składają się z tantalu, aluminium lub srebra. Nanorurki węglowe są czasami lepszym rozwiązaniem ze względu na ich lepsze cechy przewodzenia. Początkowo polaryzacja kondensatora jest dowodem symetrii w kondensatorze. Ale najpierw musisz wiedzieć, jak działa równowaga.

Niespolaryzowany kondensator nadal będzie działał tak, jak powinien, niezależnie od tego, jak podłączysz go do obwodu. Nie ma znaczenia, co prowadzić idzie gdzie. Jest to wyraźny przypadek braku symetrii. Z drugiej strony kondensator polarny jest bardzo czuły podczas umieszczania go na płytce drukowanej. Często kondensator będzie miał dwa terminale, choć możesz zobaczyć niektóre z więcej niż.

Spolaryzowany kondensator działa tylko wtedy, gdy umieszczenie trzyma się istotnych reguł zarysu. Oznacza to, że umieszczenie elementu na obwodzie powinno być w jednym kierunku. Umieszczenie kondensatora w niewłaściwy sposób zakończy się katastrofą.

Kondensator może wiać lub nie działać tak, jak chcesz. Dlatego kondensator powinien znajdować się na liście problemów podczas budowy obwodu. Jeśli chcesz spawać prace na pcb lub deski do tworzenia obwodów, ta metoda jest najdokładniejsza.

2. Jak określić polaryzację kondensatora

Jeśli chodzi o polaryzację kondensatora, istnieje wiele sposobów, aby odróżnić różne końce. Dość często kontrasty w znakach polaryzacji zależą od tego, jaki materiał składa się na ciało kondensatora. Na przykład kondensatory elektrolitowe mają paski, które pokazują koniec katody.

Z drugiej strony kondensatory osiowe mają strzałki, które pokazują ołów, w którym znajduje się koniec katody. Innym sposobem, aby powiedzieć polaryzacji kondensatora jest poprzez analizę przewodów. W tym przypadku dłuższy ołów jest końcem anody, podczas gdy krótki jest końcem katody. Jednak, trzeba będzie być bardzo ostrożnym z tego typu kondensatorów, głównie jeśli są one używane przedmioty.

W każdym razie przewody mogą zostać skrócone i trudno jest odróżnić polaryzację każdego końca. Niektóre kondensatory, zwłaszcza tantalowe, mają + i – znaki, aby pokazać końce anody i katody. Z drugiej strony, inni będą mieli znaki " BP" i "NP", aby pokazać, że kondensator jest niebiegunowy.

Tego typu kondensatory obejmują kondensatory papierowe, ceramiczne, foliowe i polistyrenowe. Ważne jest, aby prawidłowo wypracować polaryzację kondensatora przed zamontowaniem kondensatora na płytce drukowanej. Jeśli coś pójdzie nie tak, kondensator może nie działać i może eksplodować, rujnując cały obwód.

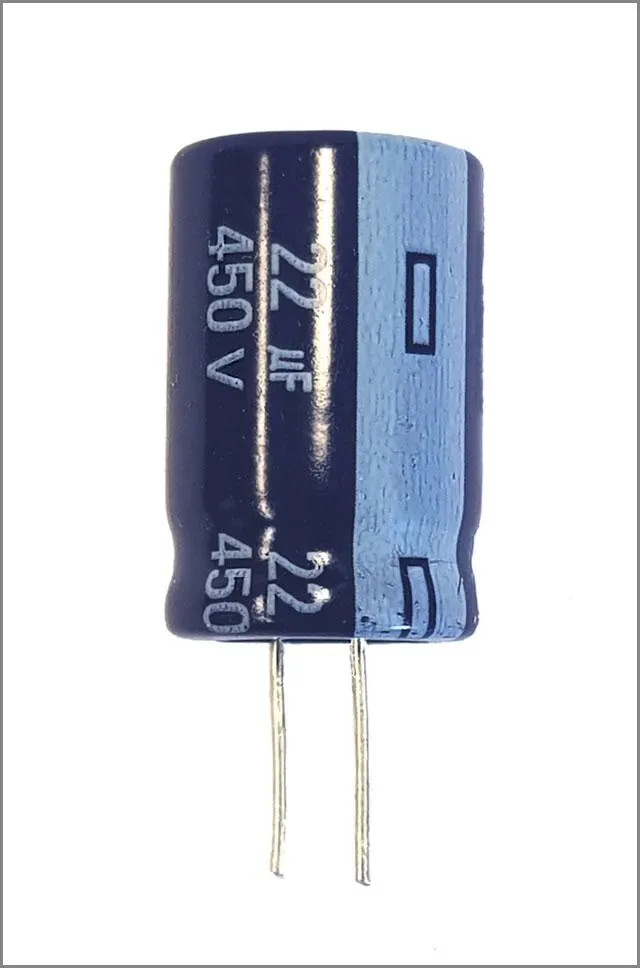

Kondensator elektrolityczny

(Kondensator elektrolityczny )

Określanie polaryzacji diody

Ogólnie rzecz biorąc, istnieją trzy najczęstsze rodzaje diod; tworzyw sztucznych, szkła i diod kołków. Wykazujące polaryzację na tych diodach różnią się tylko nieznacznie. W plastikowej diodzie na jednym końcu znajduje się biała opaska, która pokazuje sprzeczność diody. W przypadku diody szklanej zespół jest czarny. W tym przypadku przyszłość, która jest w pobliżu zespołu jest przeciwna.

Ten zarys oznacza, że prąd dodatni będzie płynąć w tym celu z zacisku dodatniego, najdalej w paśmie. Podobnie jak w przypadku każdej diody, wiatr nie może płynąć w odwrotnym kierunku. Schematyczny rysunek zawsze będzie miał "T" pokazujący pasmo. Może również mieć oznaczenia + i "-", aby pokazać końce anody i katody.

Na koniec, dla diody kołka, koniec ze znakami nici pokazuje katodę lub przeciwstawny koniec. Lutowany koniec jest zatem anodą. Dioda często ma etykietę na ciele, ale czasami może być konieczne użycie lupy, aby ją zobaczyć.

Dioda półprzewodnikowa

(Dioda półprzewodnikowa)

 Identyfikacja polaryzacji LED

Znajomość polaryzacji diody LED jest łatwa. Jednostki te mogą być czerwone, białe lub zielone. To zależy od tego, co wolisz. Standardowa dioda LED będzie miała dwa przewody, z jednym dłuższym niż drugi. Podobnie jak polaryzacja kondensatora, bardziej wyczerpujące informacje są pozytywnym końcem, co oznacza, że krótsze informacje są szkodliwe.

Czerwona dioda LED

(Czerwona dioda LED)

Identyfikacja tranzystora

Wybór tranzystora jest również bardzo łatwy ze względu na jego ślady. Będą one miały numer modelu wpisany na treści zamiast wartości oczekiwanej. Co najważniejsze, konspekt będzie się różnić w zależności od modelu.

Takie podejście jest to, co sprawia, że łatwo je zidentyfikować, mimo że przewody mają inne nazwy. Kształt tranzystora powinien być zawsze taki sam jak kształt płytki drukowanej.

Układy scalonego (IC)

Podobnie, numer modelu jest również obecny na korpusie IC, podobnie jak w tranzystorze. Mają również numer partii, który nie zawsze ma żadną znaczącą różnicę w organizowaniu obwodu. Producent może wybrać opcję reprezentowania standardowej orientacji IC na kilka sposobów.

Po pierwsze, ic może mieć kropkę w pobliżu pierwszego pinu oznaczonego jako "1". Po drugie, może mieć wycięcie na jednej części jego struktury. To wycięcie może być obecne między pierwszym a ósmym kołkiem. Znajdziesz to wycięcie na pcb.

14-pinowy styku

 (14-pinowy styku)

3. Niektóre kondensatory nie mają polaryzacji

Idealnie, istnieją dwa rodzaje kondensatorów; kondensatorów polarnych i niebiegunowych. Kondensatory polarne mają zarówno ujemne, jak i dodatnie końce. Wręcz przeciwnie, kondensatory niebiegunowe nie mają odrębnych partii. Kondensatory te można włożyć losowo do płytki drukowanej, nie zastanawiając się, co się dzieje.

Mimo to, nie będzie żadnego negatywnego wpływu na obwód lub rujnuje komponentów. Konstrukcje te są dość znane z obwodów sprzęgania i oddzielenia, obwodów oscylacyjnych, kompensacji i obwodów sprzężenia zwrotnego. W idealnym przypadku polaryzacja nie powinna istnieć w kondensatorze. Jednak, to nie jest praktyczne, głównie tam, gdzie duża pojemność jest niezbędna.

W takim przypadku unikalne materiały tworzą korpus urządzenia. Ostatecznie, jest to powód, że w końcu o wyraźną polaryzację kondensatora. Godnymi uwagi przykładami takich kondensatorów polarnych są kondensatory elektrolityczne tantalowe, elektrolit i kondensatory aluminiowe. Kondensatory niebiegunowe są często małe, ponieważ duże są trudne do wytworzenia.

Z jednej strony kondensatory polarne mogą pracować tylko w obwodzie, w którym napięcie działa w jednym kierunku, tj. Kondensatory niebiegunowe mogą jednak pracować nawet z napięciem AC, gdzie napięcie działa po obu stronach.

Z tego powodu kondensatory niebiegunowe mają lepszą przewagę ze względu na ich zdolność do pracy z napięciami ac. Ponieważ polaryzacja kondensatora nie stanowi problemu, kondensatory niepolarysty mogą zastąpić kondensatory polarne w obwodzie. Jedyną zasadą jest upewnienie się, że wartości napięcia roboczego i pojemności są takie same.

Kondensatory niespolaryzowane

(Kondensatory niespolaryzowane)

3.1 Rodzaje kondensatorów niespolaryzowanych

Oto najczęstsze przykłady niespolaryzowanych kondensatorów:

  • Kondensatory poliestrowe
  • Kondensatory szklane
  • Kondensatory foliowe
  • Kondensatory polistyrenowe
  • Kondensatory miki srebrnej
  • kondensatory ceramiczne

3.2 Porównanie niespolaryzowanych kondensatorów i spolaryzowanych kondensatorów

Idea pracy kondensatorów niebiegunowych i polarnych jest taka sama. Ogólnie rzecz biorąc, wszystkie one działają do przechowywania i uwalniania energii elektrycznej. W związku z tym poziom napięcia nie może się nagle zmienić.

Podczas porównywania elementów z polaryzacją kondensatora i tych, które tego nie robią, widoczne różnice wyróżniają się. Poniżej znajdują się niektóre z różnic między kondensatorami niebiegunowymi i polarnymi.

Materiał dielektryczny

Kondensatory polarne mają elektrolity jako główny dielektryk, co pomaga osiągnąć wysoką pojemność. Dielektryk w strukturze jest tym, co głównie dyktuje ilość możliwej pojemności.

Ustawia również poziom napięcia, który kondensator może wytrzymać. Z drugiej strony osoby bez polaryzacji używają warstwy tlenku metalu jako substancji dielektrycznej. Poliester to kolejny związek, który może pracować jako dielektryk.

Wydajność kondensatora

Wydajność każdego komponentu elektrycznego jest tym, co ostatecznie pokazuje dokładność obwodu. Może się okazać, że niektóre zasilacze potrzebują kondensatora dielektrycznego tlenku metalu jako filtra. W takim przypadku najlepszym rozwiązaniem byłby kondensator polarny, często powyżej 1 MF.

Jego wydajność jest tym, co sprawia, że idealnie nadaje się do filtrowania, sprzęgania i oddzielania. Dla porównania kondensator niebiegunowy jest zwykle niższy niż 1 MF. Jego wydajność sprawia, że jest to doskonały wybór do wyboru częstotliwości, rezonansu i jako ogranicznik prądu. W związku z tym, przez brak polaryzacji kondensatora, urządzenie to ma limit, jeśli chodzi o inne funkcje obwodu.

pojemność

Ponieważ kondensatory niebiegunowe i polarne używają różnych struktur dielektrycznych; ich możliwości nie mogą być takie same. Nie ma znaczenia, czy mają równe woluminy. Dlatego jednostka przeciwna może mieć wyższą pojemność niż jednostka niebiegarzysta.

Wygląd konstrukcyjny

Polaryzacja kondensatora często określa kształt kondensatora. Głównym czynnikiem jest tutaj punktowe rozładowanie elementu. W przypadku kondensatorów polarnych elektrolitowych przekonasz się, że większość z nich ma okrągły kształt. Znalezienie kwadratowych jest dość rzadkie. W zależności od tego, jak zamierzasz go używać w obwodzie, kondensator może być prostokątny, rurowy, arkusz lub okrągły.

Użycie kondensatora

Jak wspomniano wcześniej, kondensatory polarne mogą mieć wysoką pojemność i inne elementy, które czynią je nieodpowiednimi do operacji o wysokiej częstotliwości. Chociaż niektóre z nich mogą obsługiwać wysokie częstotliwości, takie jak kondensatory tantalowe, mogą z kolei być dość drogie.

Z drugiej strony kondensatory niebiegunowe mają dobre właściwości wysokiej częstotliwości i są znacznie mniejsze. Są one stosunkowo tanie, ale nie są idealne do zadań o dużej pojemności.

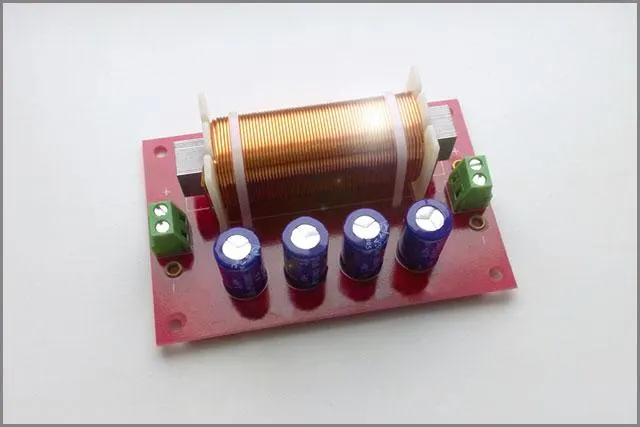

Kondensator skonfigurowany w hybrydowym filtrze dolnych

(Kondensator skonfigurowany w hybrydowym filtrze dolnych)

4.Polaryzacja kondensatora elektrolitycznego

Kondensatory elektrolityczne aluminium-Te rodzaje kondensatorów elektrolitowych mają aluminiową strukturę działającą jako zawór. Po nałożeniu napięcia dodatniego przez płyn elektrolitowy tworzy się warstwa tlenku metalu. Ta warstwa tlenku jest teraz izolatorem, który zajmuje miejsce dielektryka.

Polaryzacja występuje na warstwie tlenku zapobiegając przepływowi ładunku elektrycznego. Kondensatory elektrolityczne aluminiowe mają dwutlenek manganu jako katodę, z aluminium tworzącym anodę.

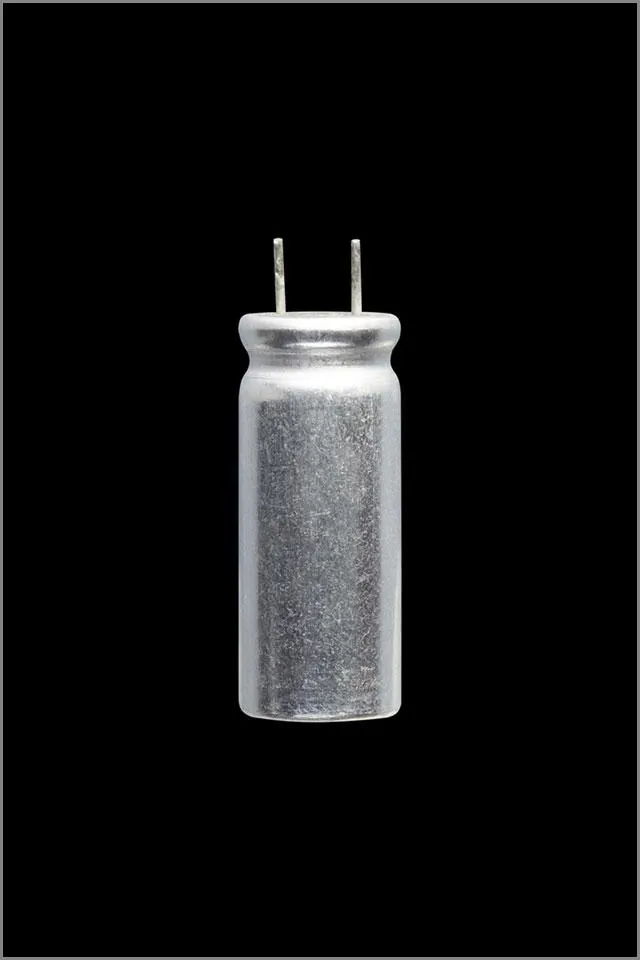

Aluminiowy kondensator elektrolityczny

(Aluminiowy kondensator elektrolityczny )

Kondensatory nikaba i tantalu- kondensatory elektrolityczne tantalowe są idealne do gadżetów montowania powierzchni bardziej powszechne w medycynie, wojsku i kosmosie. Poprzez tantal jako anoda, utlenianie jest stosunkowo łatwe, podobne do aluminiowych kondensatorów elektrolitycznych. Tantal ma wysoką przewodność, głównie w kontakcie z drutem. Jak tylko tlenek tworzy się na powierzchni, jest więcej miejsca na przechowywanie opłat.

Kondensatory niobu działają poprzez utlenianie materiału w przewodzie w celu utworzenia izolatora. Izolator działa jako dielektryk o znacznie wyższej dopuszczalności w porównaniu do kondensatorów na bazie tantalu. Są one teraz dość popularne, ponieważ są one mniej kosztowne niż ich odpowiedniki tantalu.

4.1 Zalety kondensatorów elektrolitycznych

  • Kondensatory elektrolitowe polegają na tworzeniu się warstwy tlenku o polaryzacji kondensatora. Tlenek jest znacznie bardziej niezawodnym dielektrykiem o stymulujących działań. Z tego powodu jednostki te mogą osiągnąć wysoki poziom pojemności niż inne kondensatory. Oto niektóre z innych korzyści.
  • Kondensatory wielkości tantalu są najpopularniejszymi kondensatorami. Inne typy są podatne na awarie gazowe. Pojemność, która jest możliwa, jest wyższa w porównaniu z jednostkami nieelelitowymi. Kondensatory nieelelitowe musiałyby być większe, aby osiągnąć taką samą wydajność.
  • Większa pojemność-Jeśli chodzi o objętość, kondensatory elektrolitowe mogą osiągnąć wysoką pojemność dla małej pracy. W związku z tym istnieje bardzo niewiele kondensatorów nieelelitowych o pojemności ponad dziesięciu urządzeń wielofunkcyjnych.

4.2 Jakie są wady?

Jeśli chodzi o kondensatory elektrolitowe, zawsze istnieje ryzyko wycieku prądu. Wyciek może czasami być stosunkowo wysoki. Mają również znacznie krótszą żywotność.

4.3 Zastosowanie kondensatorów elektrolitycznych

Ponieważ polaryzacja kondensatora jest kluczowym czynnikiem w kondensatorach elektrolitowych, korzystanie z nich wymaga dużej ostrożności. Nieprawidłowe rozmieszczenie oznacza, że nie uzyskasz dokładnych wyników i może spowodować wybuch jednostki. Są one również dość wrażliwe na temperaturę, dlatego trzeba wziąć pod uwagę warunki termiczne. E

Kondensatory te są idealne do redukcji fal napięcia ze źródła zasilania ze źródeł filtrujących. Są one również najczęściej preferowane w zadaniach wymagających dużej pojemności, takich jak filtrowanie sygnałów o wysokiej częstotliwości.

5. Co się dzieje po odwróceniu polaryzacji kondensatora?

Polaryzacja kondensatora pokazuje, że kondensator polarny musi być tendencyjny do przodu. Zacisk anodowy musi być na wysokim poziomie napięcia, aby ładunek przepływał zgodnie z oczekiwaniami. Przed połączeniem można najpierw sprawdzić jednostkę, aby zobaczyć różne polaryzację.

Jeśli zdarzy ci się połączyć urządzenie źle przez odwrotnej polaryzacji, dielektryk pęknie. Rezultatem jest zwarcie, co przegrzanie kondensatora, a ostatecznie wycieki płynu elektrolitowego.

Symbol obwodu dla kondensatora nienapędzonego

(Symbol obwodu dla kondensatora nienapędzonego)

streszczenie:

W każdym razie przed umieszczeniem urządzenia na płytce drukowanej należy wiedzieć, jak wykazać polaryzację kondensatora. Takie podejście jest różnicą między słabymi wynikami a funkcjonalną, solidną konstrukcją obwodu.

Dlatego polaryzacja kondensatora odgrywa ogromną rolę w produkcji, montażu i projektowaniu płytki drukowanej. Tutaj w OurPCB, zawsze jesteśmy szczęśliwi, że mamy możliwość interakcji z Tobą, jak zdobyć więcej wiedzy na temat PCB.
