10 problemów, na które musimy zwrócić uwagę w PCB

Jeśli chodzi o elementy płytek drukowanych do pcb, ręczne od dawna uważane jest za kultową umiejętność posiadaną przez producenta. Jeśli na przykład produkujesz pcb wysokiego poziomu, istnieje duże prawdopodobieństwo, że będziesz przy użyciu specjalistycznych maszyn.

Każdy może spróbować swoich sił do komponentów na płytce drukowanej. Ale z takich części staje się bardziej zwarta i mniejsza z dnia na dzień, szanse na napotkanie problemów związanych z wydają się znacznie wzrosła.

Ale niezależnie od tego, czy istnieje zaangażowanie maszyn lub ręcznego, błędy są podatne na występowanie. W tym artykule wskazuje dziesięć największych problemów z PCB.

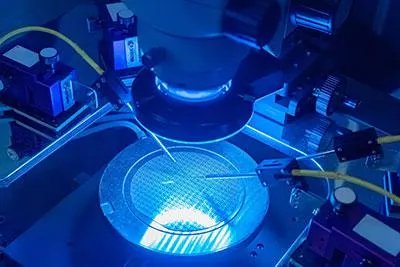

(Bądź zainteresowany ewentualnych problemów z PCB, problemy w PCB)

1.Tombstone (elementy uniesione)

Jeśli na płytce drukowanej znajduje się marker lub podniesione komponenty, oznacza to, że komponenty te są wyższe niż pcb. Takie odbywają się głównie podczas procesu falowego, kończąc na nagrobku.

• Podniesione komponenty to częsty problem z płytką drukowaną, z którą boryka się wielu producentów płytek drukowanych. Niektóre z najbardziej podstawowych przyczyn uniesionych części są następujące:
• Zastosowanie elementów, które składają się z różnorodnych wymagań dotyczących ołowiu lub termicznego.
• Wave jest PCB elastyczne PCB, które mają tendencję do zginania, jak komponenty pozostają płaskie.
• Nieprawidłowa długość przewodu, który zdarza się podnieść, gdy wchodzi do kąpieli lutowniczej.

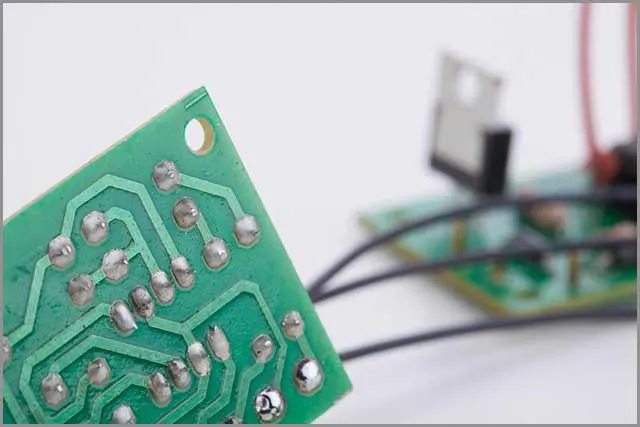

(Proces PCB Podniesione komponenty na uszkodzonej płytce drukowanej)

2.PCB Mostek lutownicy

Podczas pcb na płytce drukowanej mogą wystąpić przypadki mostkowania. Mostki lutownicze odbywają się w momencie połączenia dwóch połączeń lutowniczych. Gdy dwa połączenia lutowniczy łączą się, tworzą niepożądane połączenie, które może ostatecznie prowadzić do zwarcia na płycie.

Gdy dwa lub więcej pinów połączy się ze sobą, napotkasz problemy z deskami. Niektóre z istotnych przyczyn mostka lutownego są następujące:

• Nie możemy nie zorientować tych samych typów komponentów w tym samym kierunku.
• Nie możemy nie pozostawić wystarczająco dużo miejsca między podkładkami a warstwą maski lutowa.
• Projektowanie i produkcja płytek drukowanych bez zwracania uwagi na rozkład masy. Dzieje się tak, zwłaszcza gdy małe elementy siedzą po jednej stronie planszy.

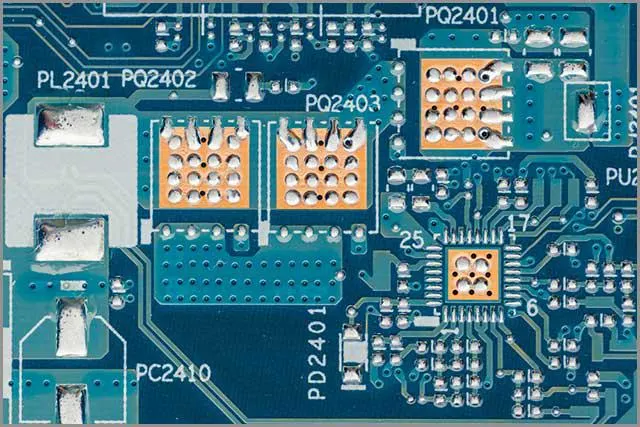

(PRZYlutowanie PCB mostka diodowego)

3.PCB nadmiarowe

Nadmiar pcb na płytkach drukowanych jest dużym wyzwaniem, które producenci stoją przed produkcją tych płyt. Jeśli płytka PCB przechodzi przez maszynę do fal, ale zajmuje zbyt dużo lutu, będzie to nadmierne nagromadzenie lutu. Nadmiar lutu na płytce drukowanej ostatecznie będzie miał wpływ na jego funkcjonalność.

Podobnie jak podnoszone komponenty i mostki lutownicze, istnieje kilka głównych przyczyn nadmiernego. Niektóre z nich są następujące:

• Nie możemy użyć Brak zorientować tego samego typu komponentów w tym samym kierunku podczas falowego.
• Stosowanie nieprawidłowych długości do stosunku podkładki podczas projektowania płytki drukowanej.
• Przenośnik taśmowy działa szybko po stronie producenta.
• Aby uniknąć przypadków zbyt dużo, wskazane jest, aby nie być zbyt entuzjastycznie nastawiony do tego stopnia, że nakładasz dużo lutu na szpilki.

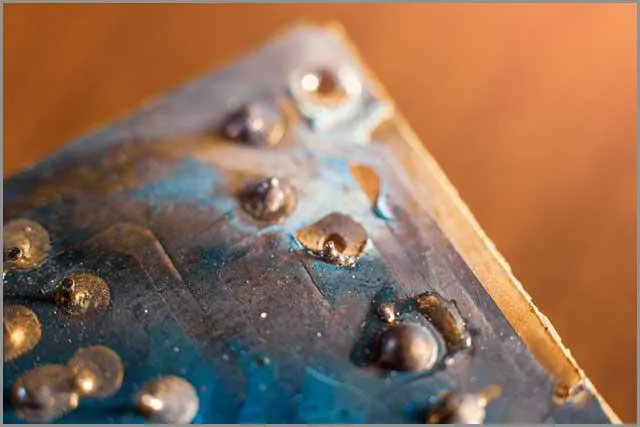

(Pcb uszkodzony z powodu nadmiaru PCB lutowania)

4.PCB lutownicza Balling

Kulki lutowniczych są również jako wspólne problemy warto zauważyć. Kulki lutowniczych pojawiają się jako małe kulki lutowniczy, które przylegają do powierzchni przewodu lub laminatów. Kulki lutowniczych zazwyczaj odbywają się podczas ponownego wlewu lub falowego.

Kilka przyczyn może doprowadzić do piłki. Do najczęstszych należą:

• obierania, opadania i rozpryskiwania na płycie podczas procesu falowego.
• Nie używaliśmy prawidłowo druku pasty lutowniczej.
• Zastosowanie już utlenionych komponentów elektronicznych.
• Nieprawidłowe ustawienia temperatury ponownego wlania.
• Temperatura w maszynie do falowego lub sprzęcie jest wysoka.
• płyn plucie z powrotem na płytę po podgrzaniu strumienia.

(Kulki do lutowniczy PCB na płytce drukowanej)

5.PCB zimnych połączeń

Na płytce drukowanej, zimne stawy pojawiają się nieco pock oznaczone, lumpy, i nudne. Ale co to jest zimne połączenie? Krótko mówiąc, zimne skrzyżowanie ma miejsce, gdy nie topi się całkowicie, co powoduje grudkowe lub chropowatą powierzchnię. Zimne połączenia są bardzo zawodne, a wspólny problem z płytek drukowanych stoi przed wieloma producentami.

Zimne stawy występują z pewnych powodów, na które warto zwrócić uwagę. Główne przyczyny zimnych stawów to:

• Lutowna lub sam przegub lutownicy nie jest wystarczająco ogrzewany, dopóki nie będzie potrzebny.
• Uziemić podkładkę bezpośrednio, nie biorąc pod uwagę rozpraszania ciepła.
• Nagromadzenie strumienia pod płytką drukowaną powoduje nieprawidłowe przyleganie lutu do złącza.
• Użyj nierównych komponentów SMD w procesie projektowania.
• Użyj nieodpowiedniej wysokości fali między płytką drukowaną a falą lutownicą.

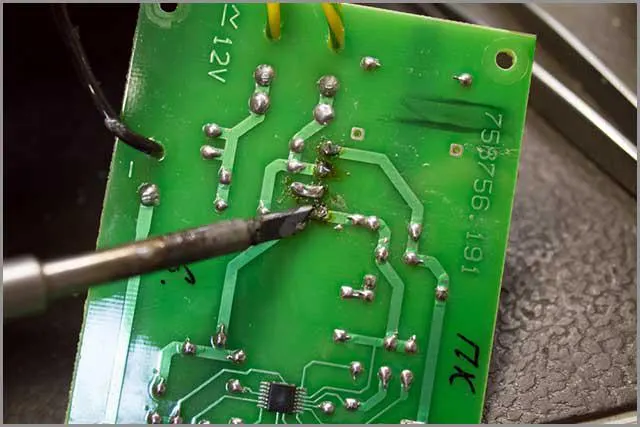

(zimne stawy na płytce drukowanej)

6. Przegrzane przegrzane przegrzanie pcb

Podobnie, zbyt mało ciepła powoduje wonky połączeń; dużo ciepła prowadzi również do rozszczepiania bólu głowy na końcu. W przegrzaniu połączeń płytki drukowane nie będą odgrywać roli, którą zamierzasz. Jednak strumień oparzeniowy wynikający z przegrzanych połączeń można usunąć, ostrożnie skrobając szczoteczkę do zębów lub alkohol izopropylowy.

Niektóre z przyczyn przegrzanych stawów są:

• Ustawienie wysokich temperatur na lutownicy.
• Nie można płynąć lutownicą zgodnie z potrzebami.
• Nie możemy nie oczyścić brudnych padów i stawów.

Aby jeszcze bardziej uniknąć przegrzanych stawów, wskazane jest użycie czystej, a gorąca płytka drukowana to lutownika. Dodatkowo idealne przygotowanie i czyszczenie stawu pomaga zapobiegać powstawaniu przegrzanych stawów.

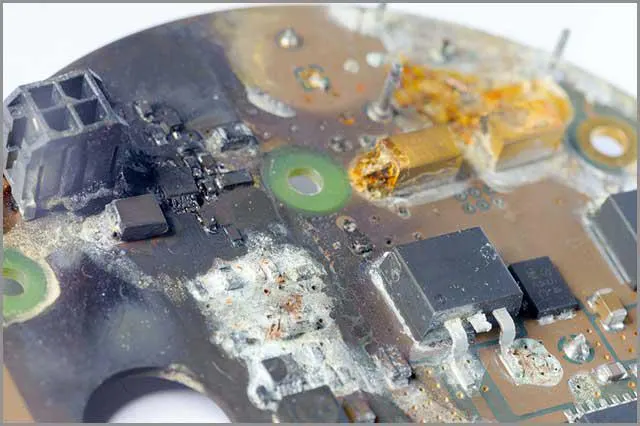

(Przegrzane połączenia PCB)

7.Przeskoki lutowniczye

Tak jak sama nazwa wskazuje, przeskakuje wystąpić, gdy dostać się pominąć niektóre podkładki do montażu powierzchniowego. Przeskakiwanie lutowniczych jest niepożądane, ponieważ pozostawia niepołączone klocki lub obszary. Przeskaki są bardziej niesoldered powierzchni montażu połączeń na płytce drukowanej.

Przyczyny nieosłoniętych powierzchni lub przeskoków lutowniczych mogą obejmować takie aspekty, jak:

• Producent stosujący nieprawidłowe wysokości fal między płytą a falą lutownicyjną.
• Używanie nierównych rozmiarów podkładek dla urządzeń do montażu powierzchniowego (SMD) podczas procesu projektowania producenta.
• Gazowanie strumienia pod płytką drukowaną, powodując nieprawidłowe przyleganie lutu do płyty.
• O nadmiernej grubości oprzeć.
• Zanieczyszczony strumień.
• Zablokowane dysze lub nierówne pienierze podczas procesu falowego.
• Flux coraz zdmuchnięte.

8.PCB lutownice flagi

Same w sobie, flagi lutownice są idealne, ponieważ zapewniają, że płytka drukowana cieszy się prawidłowym połączeniem. Jednak flagi lutownice lub kolce mogą być wskaźnikami niewystarczającej lub nieprawidłowej aplikacji strumienia. Takie mogą skończyć się flagowanie lub doprowadzenie do kwestii w innych miejscach płyty.

Flagi lutownicza są wspólne problemy PCB, których główne przyczyny obejmują:

• Niespójne stosowanie strumienia.
• Niewłaściwa kontrola drenażu lutowniczego pochodzącego z fali.
• Utlenianie elementów płytki drukowanej z powodu słabego przechowywania i transportu.
• Niespójne długości ołowiu, które mogą przekraczać zalecane 2,00 mm.
• Występowanie szortów.

9.PCB lutownice Przebarwienia

Chociaż ten problem płytki drukowanej może wydawać się nieco kosmetyczny, niemniej jednak, nadal warto zauważyć. Przebarwienia jest frustrujące, a producent musi zająć trochę czasu, aby odkryć jego przyczyny. Lutowany jest odporny na płytkę drukowaną lub taśma przenośnika taśmowego może znaleźć przebarwienia maski.

Niektóre z najbardziej znanych przyczyn przebarwień obejmują:

• Producent PŁYTEK drukowanych decyduje się na stosowanie różnych materiałów topnikowych lub wysokiej temperatury podczas.
• Producenci PCB decydują się na stosowanie różnych materiałów topnikowych lub wysokiej temperatury podczas.
• Pcb Producenci mieszają partie płytki drukowanej w tym samym procesie falowego.
• Dłuższe czasy przebywania.
• Zmiana dostawcy płytki drukowanej.
• Musimy uruchomić płytkę drukowaną więcej niż dwa razy w zasobniku.

Na szczęście wystarczy, można znieść przypadki przebarwienia. Między innymi, trzeba współpracować z firmą ze znaczącymi i działającymi protokołami zapewnienia jakości.

10.Blow Otwory i otwory pin

Otwory i otwory są łatwe do zidentyfikowania na płytce drukowanej. Wszystko, co musisz zrobić, to szukać żadnych otworów w przegubach lutownicza. W większości przypadków otwory te rozciągają się od obserwowanej warstwy do warstw wewnętrznych. Ponadto mogą one rozciągać się na dno płyty, co może nieść problemy z łącznością.

Główne przyczyny uderzenia i szpilki mogą obejmować:

• Nadmiar wilgoci, który opiera się na płytce drukowanej.
• Komponenty nie mogą być zorientowane w tym samym kierunku podczas spawania.
•  Na etapie projektowania współczynnik przekiełki jest zbyt mały lub zbyt duży.

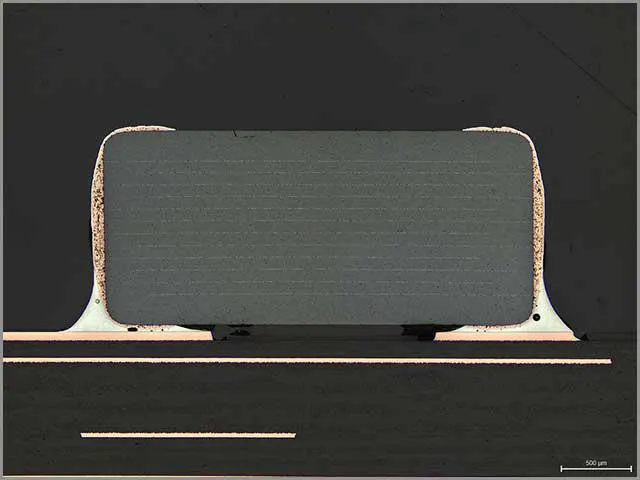

(Otwory i otwory w płytce drukowanej)

streszczenie

Więc masz to, niektóre z 10 najlepszych kwestii, które mogą przynieść szkodliwe skutki doskonałej konstrukcji PCB. Ale musisz pamiętać, że jeśli napotkasz którykolwiek z powyższych problemów, nie są one konieczne z powodu twojej winy.

Jeśli chcesz mieć pewność, że zlikwersujesz lub znacznie zminimalizujesz problemy z PCB, my w OurPCB mamy kilka zaleceń. Upewnij się, że oprócz przechowywania listy kontrolnej DFM pod ręką należy wykonać wymagane czynności pcb.

Jeśli znajdziesz ręcznie nieco zadanie na swój koniec, a następnie prosimy o kontakt z nami. Możemy łatwo zaopatrzyć się w wszystkie komponenty, a następnie zmontować je z pełnym wyżywieniem dla Ciebie. Dzięki ponad dziesięcioletniemu doświadczeniu w pcb możesz zaufać nam. Zadzwoń do nas już dziś i pozwól nam poradzić sobie z wyzwaniami płytek drukowanych, gdy siedzisz i relaksujesz się.
