Adapter I2C do LCD 16x2: piny i podłączenie do Arduino

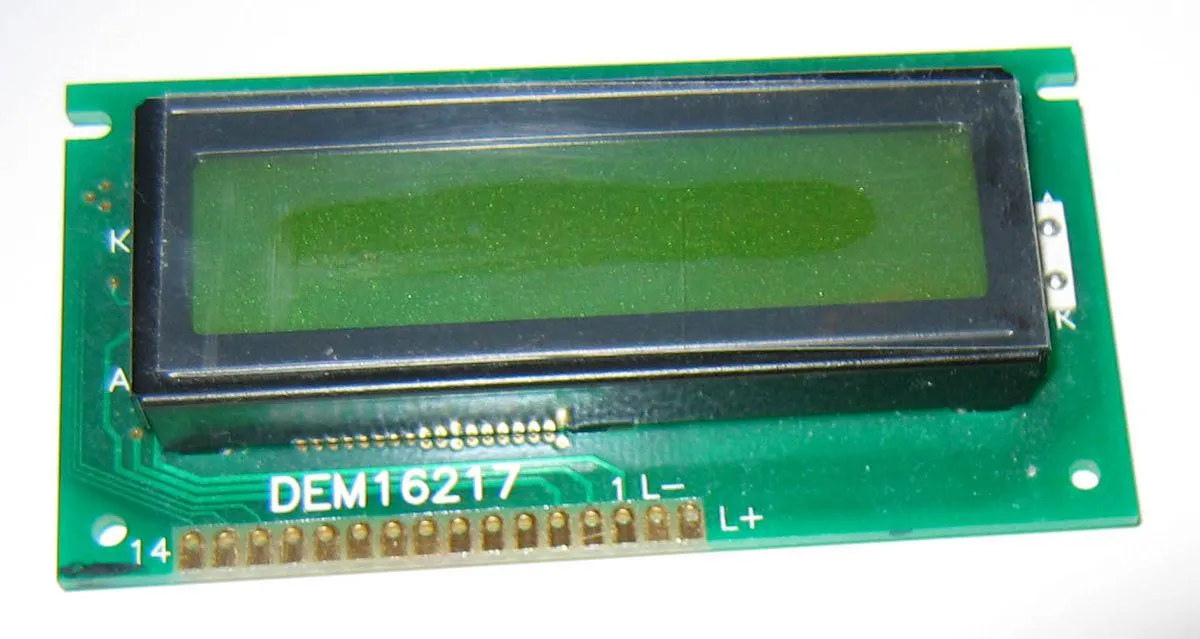

Adapter I2C pozwala sterować wyświetlaczem LCD 16x2 zgodnym z HD44780 przez dwie linie sygnałowe: SDA i SCL. Typowy moduł z układem PCF8574 wymaga także zasilania i wspólnej masy. W klasycznym Arduino Uno lub Nano połącz SDA z A4, SCL z A5, VCC z 5 V, a GND z GND. Następnie sprawdź adres skanerem I2C, dobierz zgodną bibliotekę i ustaw kontrast.

To podstawowa procedura dla typowego zestawu zasilanego napięciem 5 V. Przy innym mikrokontrolerze albo innej wersji adaptera trzeba dodatkowo sprawdzić poziomy logiczne, połączenia na płytce i wymagania wyświetlacza. Samo podświetlenie ekranu nie potwierdza, że komunikacja działa.

Czym jest adapter I2C i jak działa?

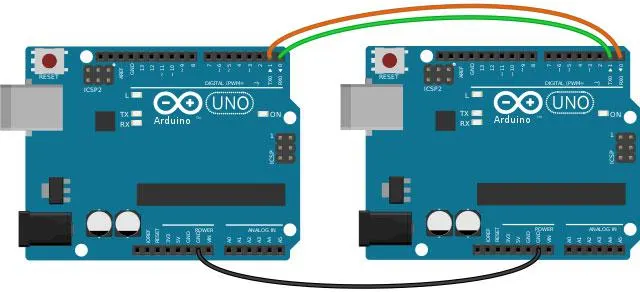

I2C to synchroniczna magistrala szeregowa służąca do komunikacji między układami elektronicznymi. Linia SDA przenosi dane, a SCL sygnał zegarowy. Mikrokontroler inicjuje transmisję i wskazuje adres odbiorcy, dzięki czemu do wspólnych linii można podłączyć kilka urządzeń. Tak komunikują się między innymi czujniki, pamięci, zegary czasu rzeczywistego i ekspandery portów.

Ekspander zwiększa liczbę dostępnych wejść i wyjść. Na adapterze LCD układ PCF8574 odbiera dane przesyłane przez I2C i ustawia sygnały równoległego interfejsu wyświetlacza. Biblioteka organizuje te operacje tak, aby wysłać polecenia oraz znaki do kontrolera HD44780. Adapter nie zmienia samego LCD w wyświetlacz z natywnym interfejsem I2C; pośredniczy między dwoma sposobami komunikacji.

Zaletą jest ograniczenie liczby przewodów między płytką sterującą a ekranem. Nadal potrzebne są jednak zasilanie i masa, więc „dwie linie” oznaczają wyłącznie sygnały. I2C najlepiej traktować jako połączenie wewnątrz urządzenia. Nie ma jednej bezpiecznej długości przewodu dla każdego zestawu: znaczenie mają pojemność, zakłócenia, rezystory i szybkość transmisji.

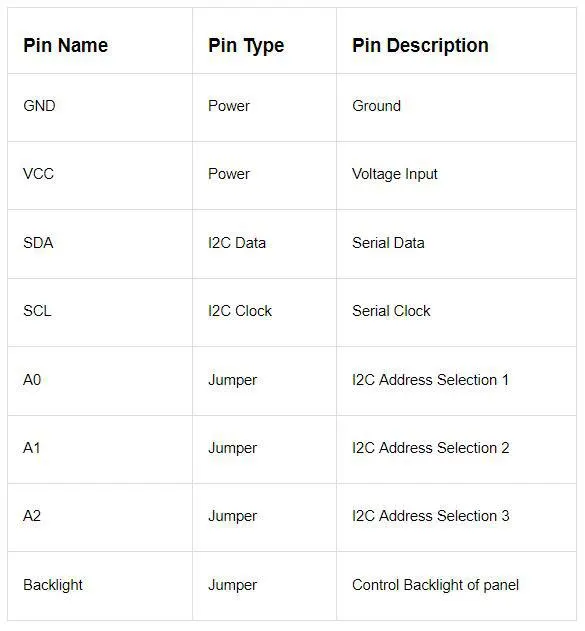

Piny adaptera i elementy regulacyjne

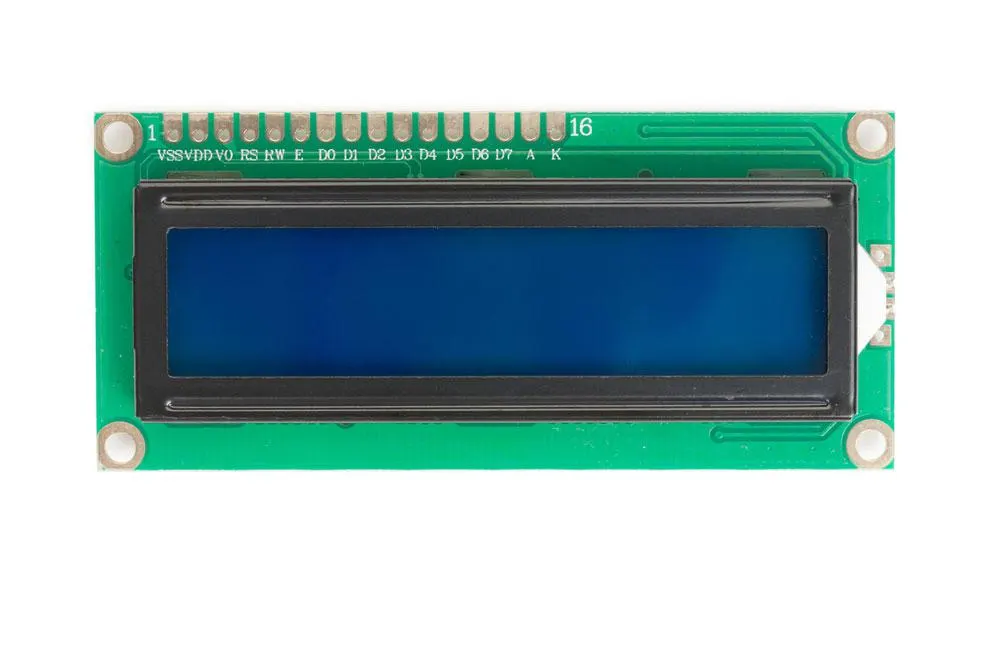

Typowy moduł ma złącze do LCD oraz cztery wyprowadzenia do mikrokontrolera. Kolejność styków może się różnić, dlatego kieruj się oznaczeniami na własnej płytce, a nie orientacją zdjęcia. Złącze po stronie wyświetlacza również trzeba dopasować zgodnie z opisem sygnałów.

Potencjometr służy do regulacji kontrastu znaków. Jeśli ekran świeci, ale tekst jest niewidoczny, powoli zmień jego ustawienie. Zbyt słaby kontrast może ukryć poprawnie wyświetlany komunikat, natomiast ciemne prostokąty nie dowodzą, że program prawidłowo zainicjalizował LCD.

Zworka podświetlenia zwykle umożliwia jego włączenie lub odłączenie. Szczegóły sterowania zależą od modułu. Brak światła wymaga sprawdzenia zasilania i zworki, ale nie przesądza o stanie komunikacji. Podświetlenie, kontrast i przesyłanie znaków warto diagnozować osobno.

Adresy PCF8574 i PCF8574A

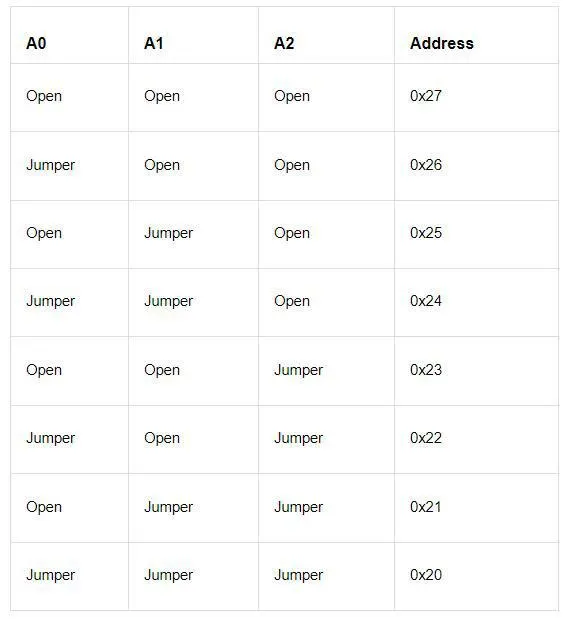

Adres adaptera jest adresem ekspandera, a nie kontrolera HD44780. Wariant układu oraz stany A0–A2 wyznaczają dostępny zakres. Poniższa tabela podaje adresy 7-bitowe, których należy używać zgodnie z wymaganiami biblioteki.

Nie przyjmuj automatycznie adresu 0x27 na podstawie przykładowego programu. Odczytaj oznaczenie układu i uruchom skaner I2C, który sprawdza odpowiedzi pod kolejnymi adresami. Wykrycie urządzenia potwierdza odpowiedź na magistrali, lecz nie sprawdza połączeń ekspandera z LCD ani poprawnego wyświetlania tekstu.

Do niezależnej obsługi kilku adapterów na wspólnej magistrali potrzebne są różne adresy. Gdy dwa moduły mają ten sam adres, sprawdź je pojedynczo i zmień ustawienie zworek zgodnie z dokumentacją. Po zmianie ponów skanowanie. Nie zakładaj, że zwarcie pola adresowego ma identyczny skutek na każdej płytce.

Zasilanie i zgodność poziomów logicznych

Typowy zestaw LCD 16x2 z adapterem zasila się napięciem 5 V. Sam PCF8574 pracuje orientacyjnie w zakresie około 2,5–6 V, ale dokładne warunki trzeba sprawdzić w karcie katalogowej zastosowanego układu. Zakres zasilania ekspandera nie określa zakresu pracy całego modułu. Wyświetlacz LCD 16x2 zwykle potrzebuje 5 V.

Przy mikrokontrolerze 3,3 V sprawdź, do jakiego napięcia podciągnięto SDA i SCL. Jeżeli rezystory na adapterze łączą te linie z 5 V, takie napięcie pojawia się na nich w stanie wysokim. Wejścia mikrokontrolera muszą je tolerować; w przeciwnym razie potrzebne jest odpowiednie dopasowanie poziomów.

Samo przeniesienie podciągnięć do 3,3 V nie gwarantuje zgodności z ekspanderem zasilanym napięciem 5 V. Sprawdź również progi rozpoznawania stanu wysokiego w jego dokumentacji. W razie potrzeby zastosuj układ dopasowania przeznaczony do dwukierunkowej magistrali I2C, uwzględniając podciągnięcia po obu stronach.

Rezystory podciągające: dlaczego są niezbędne?

Linie I2C korzystają z wyjść z otwartym drenem: układ może wymusić stan niski, a stan wysoki uzyskuje się dzięki rezystorowi podciągającemu do VCC. Podciągnięcia są wymagane na SDA i SCL. Często znajdują się już na module, dlatego przed dołożeniem kolejnych sprawdź schemat lub obsadzone elementy.

Zbyt duża rezystancja wydłuża narastanie napięcia na pojemności magistrali. Zbyt mała zwiększa prąd, który wyjście musi odprowadzić w stanie niskim. Dobór polega więc na znalezieniu przedziału dopuszczalnych wartości, a nie na skopiowaniu rezystora z dowolnego schematu.

W omawianych warunkach specyfikacja I2C UM10204 określa maksymalną pojemność magistrali na 400 pF. Obejmuje ona wkład ścieżek, przewodów i dołączonych wejść. Obsługa trybu Fast przez mikrokontroler nie oznacza, że obsługuje go adapter. Szybkość dobierz według kart katalogowych wszystkich urządzeń; dla typowego PCF8574 punktem wyjścia jest tryb Standard, a nie 400 kbit/s.

Przykład obliczeniowy doboru podciągnięć

Górną granicę rezystancji wyznacza zależność Rp(max) = tr / (0,8473 · Cb), gdzie tr oznacza dopuszczalny czas narastania, a Cb pojemność magistrali. Obliczenie dotyczy każdej linii osobno. Poniższe wartości pojemności są założeniami przykładu, nie wynikami pomiaru adaptera.

Założenia dla trybu Standard: Cb = 100 pF, tr = 1000 ns, VCC = 5 V. Po podstawieniu: Rp(max) = 1000 ns / (0,8473 · 100 pF) ≈ 11,8 kΩ.

Dolną granicę można obliczyć jako Rp(min) = (VCC − 0,4 V) / 3 mA. Przy założeniu dopuszczalnego napięcia stanu niskiego 0,4 V i prądu 3 mA otrzymujemy: Rp(min) = (5 V − 0,4 V) / 3 mA ≈ 1,53 kΩ. Dla tych założeń przedział wynosi więc około 1,53–11,8 kΩ. Parametry prądowe trzeba potwierdzić w dokumentacji użytych układów.

Osobny przykład dla trybu Fast: zakładamy urządzenia obsługujące ten tryb, Cb = 200 pF oraz tr = 300 ns. Wówczas Rp(max) = 300 ns / (0,8473 · 200 pF) ≈ 1,77 kΩ. Przy tych samych założeniach dotyczących napięcia i prądu pozostaje wąski przedział około 1,53–1,77 kΩ. To ilustracja ograniczeń magistrali, a nie zalecenie uruchamiania PCF8574 z taką szybkością.

W rzeczywistym układzie uwzględnij tolerancję rezystorów, niepewność pojemności oraz parametry najsłabszego wyjścia. Rezystory z kilku modułów łączą się równolegle, więc ich rezystancja zastępcza maleje. Jeżeli obliczone granice się wykluczają, trzeba zmienić warunki pracy, na przykład ograniczyć pojemność lub zmniejszyć szybkość transmisji.

Jak podłączyć LCD 16x2 do Arduino?

Przygotuj Arduino Uno lub klasyczne Nano, wyświetlacz z adapterem, odpowiednie przewody i bibliotekę zgodną z modułem. Jeśli adapter wymaga przylutowania, najpierw sprawdź orientację złącza oraz jakość połączeń. Podłączanie i poprawianie lutów wykonuj przy odłączonym zasilaniu.

Uno R3 ma również osobne wyprowadzenia SDA i SCL obok AREF; są to te same linie magistrali. Nie trzeba łączyć obu zestawów jednocześnie. Dla innych płytek z rodziny Arduino sprawdź ich dokumentację zamiast przenosić oznaczenia A4 i A5 bez weryfikacji.

1. Sprawdź połączenia. Porównaj oznaczenia GND, VCC, SDA i SCL po obu stronach. Odwrócenie polaryzacji zasilania może uszkodzić moduł.
2. Włącz zasilanie i uruchom skaner I2C. Odczytaj wykryty adres w monitorze portu szeregowego. Jeśli urządzenie nie odpowiada, wróć do kontroli elektrycznej.
3. Dobierz bibliotekę. Sprawdź jej zgodność z połączeniami między ekspanderem a wyświetlaczem.
4. Uruchom prosty komunikat. Ustaw adres, rozmiar 16x2 i inicjalizację zgodnie z przykładem biblioteki.
5. Wyreguluj kontrast. Oceń widoczność tekstu i działanie podświetlenia oddzielnie.

Biblioteka LiquidCrystal_I2C i ustawienia programu

Mapowanie wyjść PCF8574 na sygnały RS, RW, E, D4–D7 oraz BL może różnić się między adapterami. Poprawny adres nie naprawi niezgodnego mapowania. Sprawdź dokumentację modułu i biblioteki, zamiast przyjmować jeden uniwersalny schemat połączeń.

Przykładowy zapis LiquidCrystal_I2C lcd(0x27, 16, 2) określa adres oraz liczbę kolumn i wierszy w bibliotekach obsługujących taki konstruktor. Adres 0x27 zastąp wykrytym adresem. Nagłówek Wire.h dotyczy obsługi I2C, a LiquidCrystal_I2C.h funkcji wyświetlacza.

Inicjalizacja zależy od wybranej biblioteki: można spotkać lcd.init() albo lcd.begin(16, 2). Nie są to zamienniki gwarantowane w każdej wersji. Skorzystaj z przykładu dołączonego do zainstalowanej biblioteki, również w zakresie uruchomienia magistrali Wire.

Jeśli biblioteka je udostępnia, lcd.backlight() włącza podświetlenie, a lcd.clear() czyści ekran. Wywołanie lcd.setCursor(4, 0) ustawia kursor w piątej kolumnie pierwszego wiersza, ponieważ numeracja zaczyna się od zera. Następnie lcd.print("Gotowe") wysyła tekst. Są to fragmenty objaśniające obsługę, których składnię trzeba dopasować do konkretnej biblioteki.

LCD nic nie wyświetla: lista kontrolna

• Zasilanie: sprawdź napięcie na module, polaryzację i wspólną masę z mikrokontrolerem.
• Przewody: upewnij się, że SDA i SCL nie są zamienione i że styki mają pewne połączenie.
• Adres: uruchom skaner, a wykryty adres porównaj z ustawieniem programu. Przy kilku modułach wyklucz konflikt adresów.
• Kontrast: powoli obróć potencjometr. Ciemne pola albo niewidoczne znaki nie wskazują jednoznacznie przyczyny.
• Podświetlenie: sprawdź zworkę, zasilanie jego obwodu i sposób sterowania obsługiwany przez bibliotekę.
• Biblioteka: potwierdź mapowanie sygnałów, rozmiar LCD oraz właściwą procedurę inicjalizacji.
• Podciągnięcia: sprawdź ich obecność, napięcie podciągania i łączną rezystancję przy kilku modułach.
• Połączenia lutowane: obejrzyj złącze LCD pod kątem przerw oraz mostków między sąsiednimi polami.

Proponowany test magistrali: podczas transmisji obejrzyj oscyloskopem SDA i SCL, zmierz czas narastania według definicji UM10204 i porównaj go z limitem 1000 ns dla Standard albo 300 ns dla Fast. Zestaw wynik z obliczeniem Rp(max), uwzględniając pojemność sondy. Jest to procedura diagnostyczna, bez deklarowanych wyników pomiarów. Poprawny przebieg I2C nadal nie potwierdza prawidłowego sterowania samym LCD.

Zastosowania adaptera i projektowanie płytki PCB

Adapter przydaje się w prostych panelach obsługi, prototypach i urządzeniach edukacyjnych, gdy ekran ma pokazywać krótkie komunikaty, a liczba dostępnych wyprowadzeń mikrokontrolera jest ograniczona. Wspólna magistrala ułatwia dołączenie innych urządzeń, o ile zachowano zgodne adresowanie, poziomy napięć i warunki czasowe.

Przy projektowaniu własnej płytki zapisz na schemacie napięcie podciągnięć, adres adaptera i mapowanie sygnałów LCD. Zapewnij dostęp do potencjometru oraz czytelne oznaczenia złączy. Przed przekazaniem projektu do produkcji płytek PCB sprawdź orientację złączy i zgodność schematu z rozmieszczeniem elementów.

W dokumentacji przeznaczonej do montażu elementów na PCB uwzględnij wariant ekspandera, ustawienie zworek i wartości rezystorów. Ogranicza to niejednoznaczności przy odtwarzaniu układu. Poprawność projektu elektrycznego oraz uruchomienie oprogramowania pozostają osobnymi etapami weryfikacji.

Podsumowanie

Uruchomienie adaptera I2C do LCD wymaga poprawnego zasilania, wspólnej masy, połączeń SDA i SCL, właściwego adresu oraz zgodnej biblioteki. Kontrast i podświetlenie sprawdzaj osobno. Rezystory dobieraj do pojemności i szybkości magistrali, a ograniczenia potwierdzaj w UM10204 oraz kartach katalogowych konkretnych układów.
