Prosty odbiornik AM składa się z obwodu strojonego, detektora i wzmacniacza sygnału dźwiękowego. Cewka z kondensatorem wybierają stację, detektor wydziela z odebranej fali mowę lub muzykę, a wzmacniacz umożliwia odsłuch. Budowę warto zacząć od układu zasilanego z baterii i przeznaczonego do słuchawek; dobór obwodu LC można wstępnie sprawdzić obliczeniowo.
Jak działa radio AM?

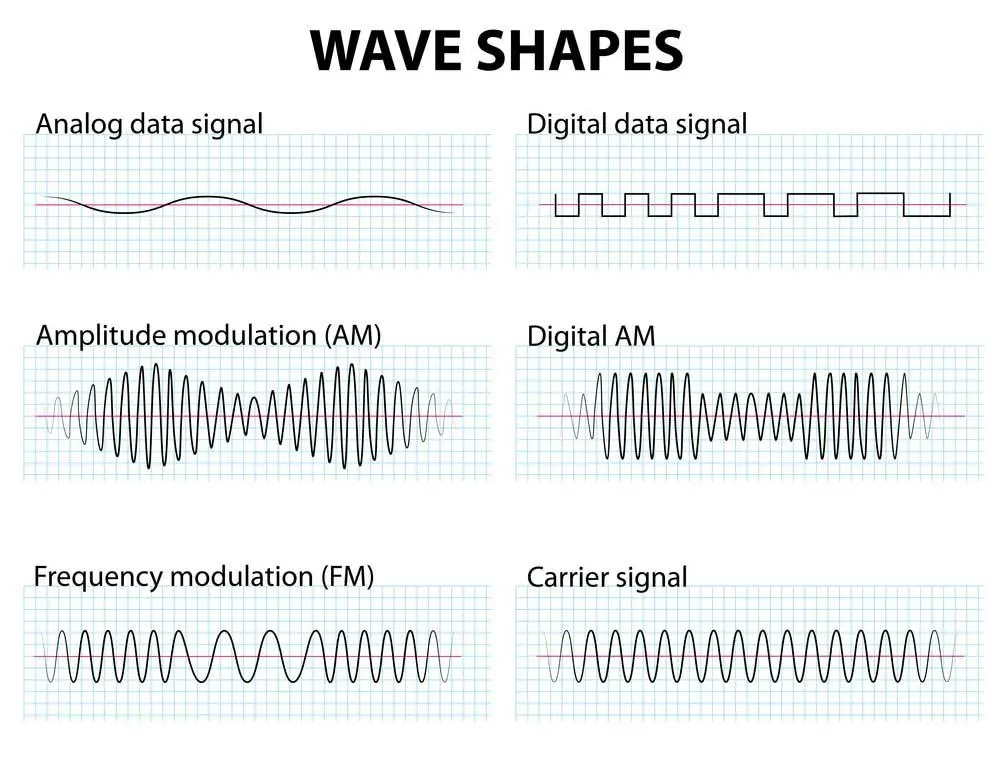

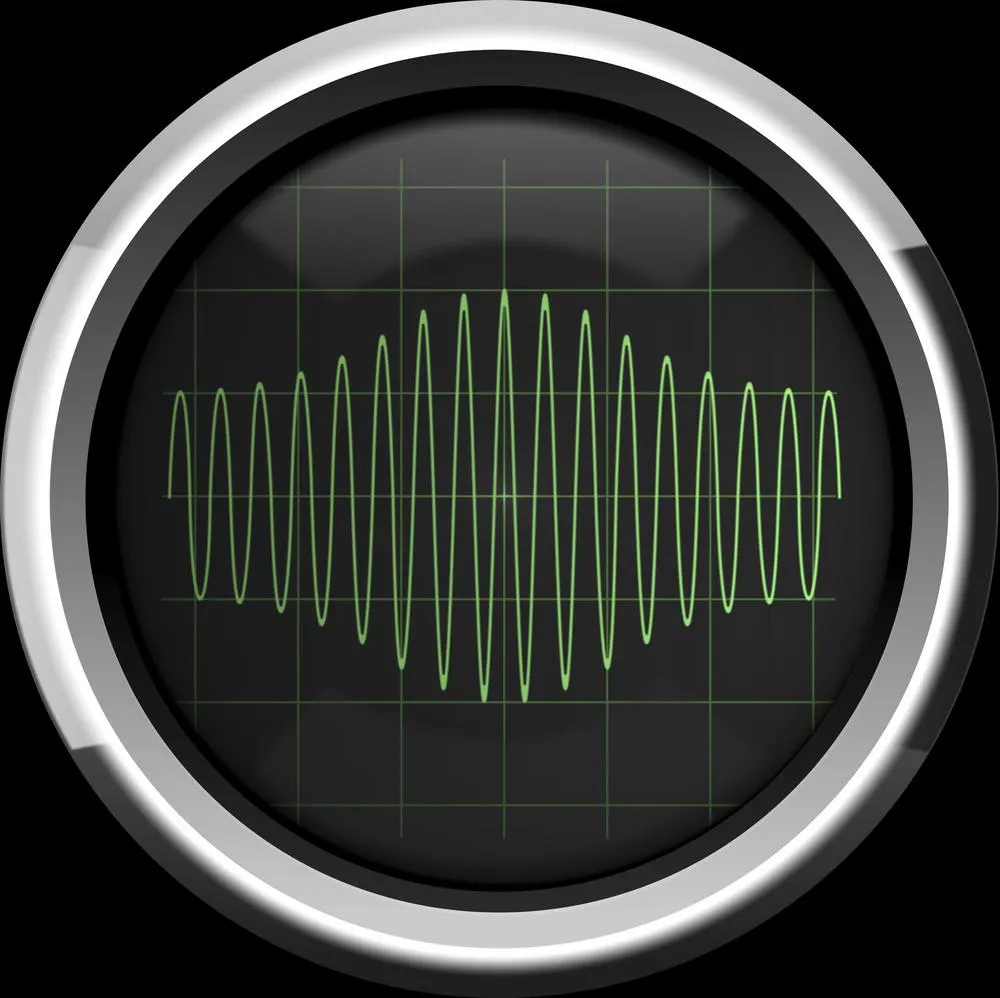

AM oznacza modulację amplitudy. W nadawanym sygnale amplituda fali nośnej zmienia się zgodnie z przebiegiem dźwięku, natomiast częstotliwość nośnej pozostaje zasadniczo stała. Odbiornik musi wybrać pożądaną stację spośród sygnałów docierających do anteny, odzyskać informację niesioną przez te zmiany i przekazać ją do słuchawek lub głośnika.
W prostej konstrukcji obwód rezonansowy tworzą cewka anteny ferrytowej oraz kondensator zmienny. Obracając kondensator, przestrajamy odbiornik. Za obwodem wejściowym znajduje się detektor diodowy lub tranzystorowy, a następnie wzmacniacz sygnału małej częstotliwości. Nie każdy odbiornik AM ma mieszacz i tor częstotliwości pośredniej: te bloki należą do bardziej rozbudowanej konstrukcji superheterodynowej.
Pasmo fal średnich: jaki zakres strojenia przyjąć?
Przed doborem cewki i kondensatora ustal, jakie częstotliwości ma obejmować radio. Zakres radiofonii średniofalowej i odstęp między kanałami zależą od regionu. Nie należy więc bez sprawdzenia przenosić założeń z opisu odbiornika przeznaczonego na inny rynek.
| Obszar | Zakres radiofonii AM na falach średnich | Odstęp kanałów |
|---|---|---|
| Region 2 ITU, np. USA | Około 535–1705 kHz | 10 kHz |
| Europa, należąca do Regionu 1 ITU | Około 526,5–1606,5 kHz | 9 kHz |
| Regiony 1 i 3 ITU | Zakres należy odnosić do konkretnego obszaru | 9 kHz |
Odstęp kanałów opisuje rozmieszczenie częstotliwości stacji, a nie wynik pomiaru selektywności odbiornika. Samo pokrycie pasma przez obwód LC nie dowodzi, że radio dobrze rozdzieli sąsiednie stacje. To odrębna kwestia, której nie można rozstrzygnąć na podstawie zakresu kondensatora.
W dalszym przykładzie przyjmujemy do obliczeń zakres 530–1700 kHz. Jest to założony zakres strojenia, służący pokazaniu sposobu doboru elementów, a nie opis europejskiego przydziału częstotliwości.
Dobór cewki i kondensatora: przykład obliczeniowy LC
Częstotliwość rezonansową obwodu wyznacza zależność między indukcyjnością cewki L a pojemnością kondensatora C. Do podstawowego obliczenia używamy wzoru:
f = 1 / (2π · √(L · C))
Przy podstawianiu wartości częstotliwość wyrażamy w hercach, indukcyjność w henrach, a pojemność w faradach. Pozostawienie w obliczeniu wartości liczbowej podanej w pikofaradach bez przeliczenia jednostki prowadzi do błędnego wyniku. Jeżeli znamy częstotliwość i pojemność, wzór możemy przekształcić tak, aby obliczyć cewkę:
L = 1 / ((2π · f)² · C)
Przykład obliczeniowy, przy założeniu kondensatora strojeniowego 20–365 pF: chcemy uzyskać dolną częstotliwość 530 kHz przy maksymalnej pojemności 365 pF. Po podstawieniu wartości otrzymujemy:
L = 1 / ((2π · 530 · 10³)² · 365 · 10−12) ≈ 247 µH
Obliczona indukcyjność jest punktem wyjścia do doboru obwodu strojonego. Nie oznacza, że dowolna cewka antenowa spełni to założenie, ani nie stanowi instrukcji jej nawinięcia. W przykładzie określamy potrzebną indukcyjność, bez przypisywania jej konkretnej liczby zwojów.
Teraz sprawdzamy drugi koniec założonego zakresu. Dla tej samej cewki i częstotliwości 1700 kHz potrzebna pojemność wynosi około 35,5 pF. Mieści się ona w przyjętym zakresie 20–365 pF. Z kolei przy minimalnej pojemności 20 pF obliczona częstotliwość rezonansowa wynosi około 2,26 MHz.
| Warunek w przykładzie | Wynik obliczenia | Znaczenie przy doborze |
|---|---|---|
| 530 kHz przy 365 pF | L ≈ 247 µH | Dobór cewki dla dolnej częstotliwości |
| 1700 kHz przy L ≈ 247 µH | C ≈ 35,5 pF | Sprawdzenie pojemności dla górnej częstotliwości |
| 20 pF przy L ≈ 247 µH | f ≈ 2,26 MHz | Minimalna pojemność daje częstotliwość powyżej założonego zakresu |
Można też sprawdzić wymagany stosunek pojemności. Przy stałej indukcyjności wynika on z kwadratu stosunku skrajnych częstotliwości:
Cmaks. / Cmin. = (1700 / 530)² ≈ 10,3
W tej zależności chodzi o pojemności potrzebne na krańcach założonego pasma. Wszystkie powyższe wartości są wynikami obliczeń poglądowych. Nie są pomiarami gotowego odbiornika ani potwierdzeniem jego czułości czy selektywności.
Prosty schemat odbiornika AM: podział funkcji
Czytanie schematu warto zacząć od prześledzenia drogi sygnału. Najpierw znajdź antenę i obwód strojony, następnie detektor, a na końcu wzmacniacz oraz wyjście. Taki podział ułatwia zrozumienie konstrukcji i późniejsze szukanie przyczyny braku odbioru.
Odbiornik z diodą i tranzystorem

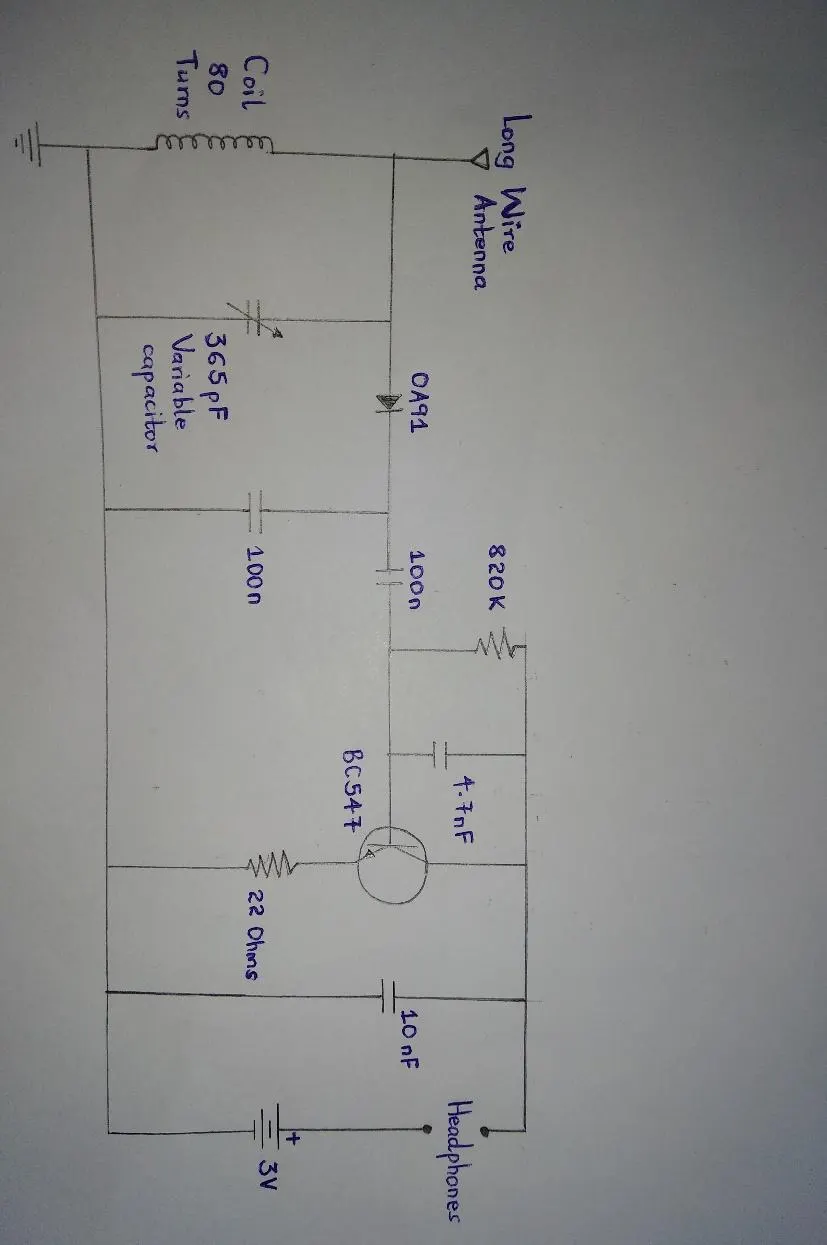

W prostej wersji dioda odpowiada za detekcję, a tranzystor wzmacnia odzyskany sygnał dźwiękowy. Obwód LC wybiera stację przed detektorem. Warto wyraźnie rozdzielić te zadania: kondensator strojeniowy służy do wyboru częstotliwości, natomiast stopień wzmacniający zwiększa poziom sygnału przeznaczonego do odsłuchu.
Ilustracja pomaga rozpoznać bloki odbiornika. Obliczenia LC podane w tym artykule dotyczą osobnego przykładu z założonymi wartościami; nie potwierdzają parametrów konstrukcji pokazanej na rysunku. Przed montażem trzeba sprawdzić zgodność wybranych elementów ze schematem, w tym wyprowadzenia tranzystora i kierunek włączenia diody.
Wersja z dodatkowym stopniem wzmacniającym

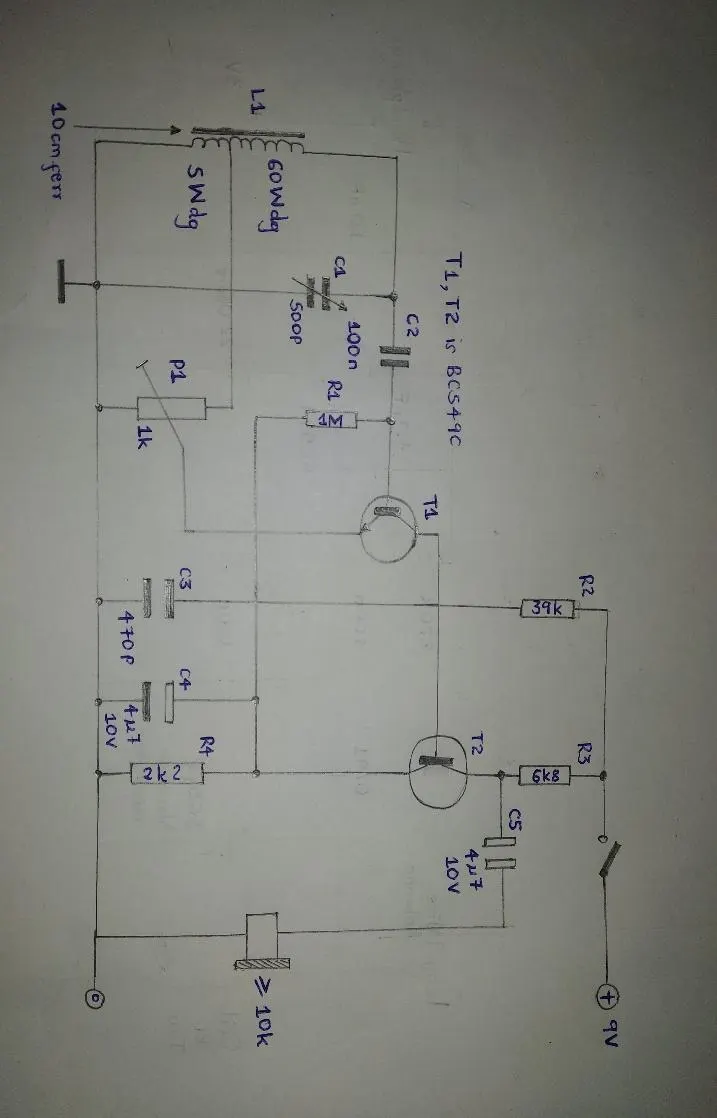

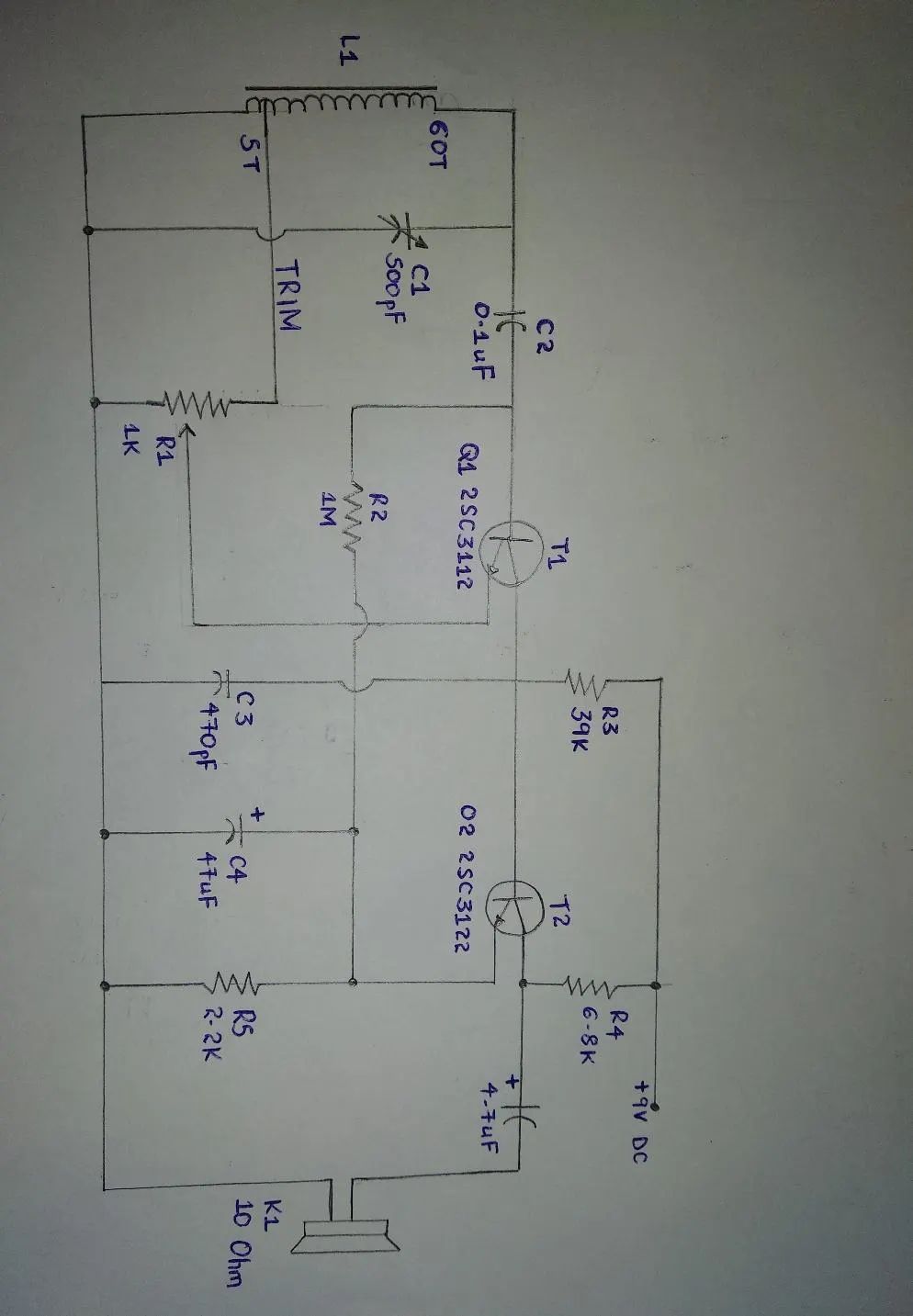

W układzie dwutranzystorowym pierwszy stopień może odbierać i demodulować sygnał z obwodu strojonego, a drugi wzmacniać sygnał małej częstotliwości. Rezystory ustalają punkty pracy tranzystorów, natomiast kondensatory mogą sprzęgać stopnie i ograniczać niepożądane składowe. Ich funkcję należy odczytać z konkretnego schematu.
Prosty odbiornik bez wzmacniacza mocy jest przeznaczony do słuchawek. Jeśli celem jest odsłuch przez głośnik, trzeba uwzględnić odpowiedni wzmacniacz wyjściowy. Samo dodanie tranzystora nie określa jeszcze, jaki przetwornik można dołączyć ani jak głośno zagra urządzenie.
Superheterodyna: przemiana częstotliwości i sygnał lustrzany
Odbiornik superheterodynowy wykorzystuje mieszacz oraz lokalny oscylator, nazywany też heterodyną. Sygnał radiowy RF jest mieszany z sygnałem oscylatora LO, aby otrzymać częstotliwość pośrednią IF. Dalsze stopnie filtrują i wzmacniają sygnał na stałej częstotliwości, po czym detektor odzyskuje dźwięk.
W odbiornikach AM typową częstotliwością pośrednią jest 455 kHz. Gdy heterodyna pracuje powyżej częstotliwości odbieranej stacji, zależność ma postać:
fLO = fRF + 455 kHz
Przykład obliczeniowy, przy założeniu odbioru stacji 1000 kHz i IF = 455 kHz: oscylator powinien pracować na częstotliwości 1455 kHz. Podczas przestrajania radia trzeba zmieniać częstotliwość heterodyny wraz z dostrojeniem wejścia, zachowując przyjętą częstotliwość pośrednią.
Istotnym problemem jest sygnał lustrzany. Dla rozpatrywanego przypadku jego częstotliwość wynosi:
flustrzana = fRF + 2 · IF = 1000 + 910 = 1910 kHz
Taki sygnał należy tłumić filtrem wejściowym. Obwód wejściowy nie służy więc wyłącznie do wskazania stacji na skali: pomaga również ograniczyć odbiór niepożądanych sygnałów. W prostszych układach do tłumienia konkretnego zakłócenia można wykorzystać strojony obwód pułapkowy LC. Jego zadaniem jest osłabienie sygnału zakłócającego, podczas gdy główny obwód strojony wybiera sygnał pożądany.
Lista kontrolna przed uruchomieniem i podczas strojenia
Nie zaczynaj poszukiwania usterki od przypadkowej wymiany elementów. Najpierw sprawdź montaż, następnie obwód strojony i tor dźwiękowy. Przygotuj schemat używanej konstrukcji, aby porównywać połączenia z jego oznaczeniami.
- Sprawdź zasilanie bateryjne. Zweryfikuj połączenia baterii z układem i ich zgodność ze schematem.
- Prześledź drogę sygnału. Zlokalizuj obwód wejściowy, detektor, wzmacniacz i wyjście słuchawkowe. Upewnij się, że połączenia odpowiadają schematowi.
- Skontroluj detektor i tranzystory. Sprawdź kierunek włączenia diody oraz zgodność wyprowadzeń zastosowanych tranzystorów.
- Sprawdź ciągłość cewki. Obejrzyj również jej połączenie z kondensatorem strojeniowym.
- Zweryfikuj zakres strojenia. Porównaj indukcyjność i pojemność z przyjętym zakresem częstotliwości. Nie utożsamiaj samej maksymalnej pojemności kondensatora z gotowym doborem obwodu.
- Sprawdź tor odsłuchowy. Ustal, czy wyjście jest przeznaczone do słuchawek, czy współpracuje ze wzmacniaczem dla głośnika.
- Oceń odbiór po dostrojeniu. Zapisz zauważone problemy, ale nie przedstawiaj wrażeń słuchowych jako pomiarów czułości lub selektywności.
Przy przenoszeniu konstrukcji na PCB ten sam podział na bloki ułatwia kontrolę połączeń. Obliczenie rezonansu, sprawdzenie montażu i próba odbioru odpowiadają jednak na różne pytania. Poprawny wynik rachunkowy nie zastępuje uruchomienia złożonego urządzenia.
FAQ — pytania o schemat radia AM
Czy każdy odbiornik AM potrzebuje częstotliwości pośredniej?
Nie. Prosty odbiornik może składać się z obwodu strojonego, detektora i wzmacniacza dźwięku. Mieszacz, heterodyna oraz tor częstotliwości pośredniej należą do konstrukcji superheterodynowej.
Czy kondensator 20–365 pF wystarczy do strojenia?
W podanym przykładzie obliczeniowym, przy założonej cewce około 247 µH, obejmuje pojemności potrzebne dla 530–1700 kHz. Jest to sprawdzenie teoretyczne przy przyjętych wartościach, a nie wynik badania gotowego radia.
Dlaczego w słuchawkach nic nie słychać?
Zacznij od zasilania i połączeń. Następnie sprawdź diodę, wyprowadzenia tranzystorów, ciągłość cewki oraz dostrojenie kondensatora. Skontroluj też połączenie słuchawek z wyjściem odbiornika.
Czy wzmacniacz dźwięku poprawi wybieranie stacji?
Wzmacniacz zwiększa poziom odzyskanego sygnału dźwiękowego. Wybór stacji i ograniczanie niepożądanych sygnałów należą do wcześniejszych bloków odbiornika, w szczególności obwodu wejściowego i filtrów.
Podsumowanie
Budowę radia AM zacznij od określenia pasma, doboru obwodu LC i zrozumienia funkcji detektora oraz wzmacniacza. Obliczenia pomagają dobrać zakres strojenia, a lista kontrolna porządkuje uruchamianie układu. Jeśli potrzebujesz pomocy przy doborze elementów lub wykonaniu PCB, skontaktuj się z OurPCB.
