Fale radiowe są podstawą komunikacji bezprzewodowej: od radia UKF po systemy telemetryczne i urządzenia IoT. Sam odbiornik FM nie zawsze wystarcza jednak do stabilnego odbioru. Gdy sygnał jest słaby, antena znajduje się w niekorzystnym miejscu albo przewód antenowy wprowadza straty, dźwięk może zanikać, szumieć lub tracić separację stereo. W takiej sytuacji pomaga wzmacniacz anteny FM, czyli prosty przedwzmacniacz RF pracujący w paśmie UKF.
Co to jest wzmacniacz anteny FM?

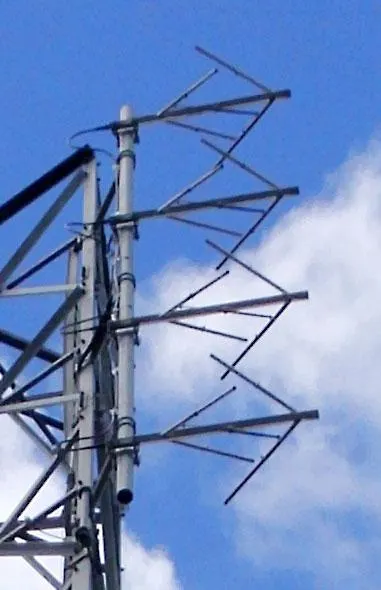

Wieża nadawcza radia FM.
Wzmacniacz anteny FM to układ, który zwiększa poziom sygnału odebranego przez antenę, zanim trafi on do wejścia odbiornika. W praktyce jest to przedwzmacniacz małosygnałowy dla pasma UKF, najczęściej z obwodami LC dostrojonymi do zakresu 87,5-108 MHz.
Dobry wzmacniacz antenowy nie powinien wzmacniać wszystkiego bez wyboru. W torze RF liczy się selektywność, niski poziom szumów i poprawne dopasowanie impedancji. Zbyt szerokopasmowy albo źle zestrojony układ może podbić zakłócenia razem z użytecznym sygnałem, a w skrajnych przypadkach przesterować wejście radia.
Zastosowania i typowe użycie

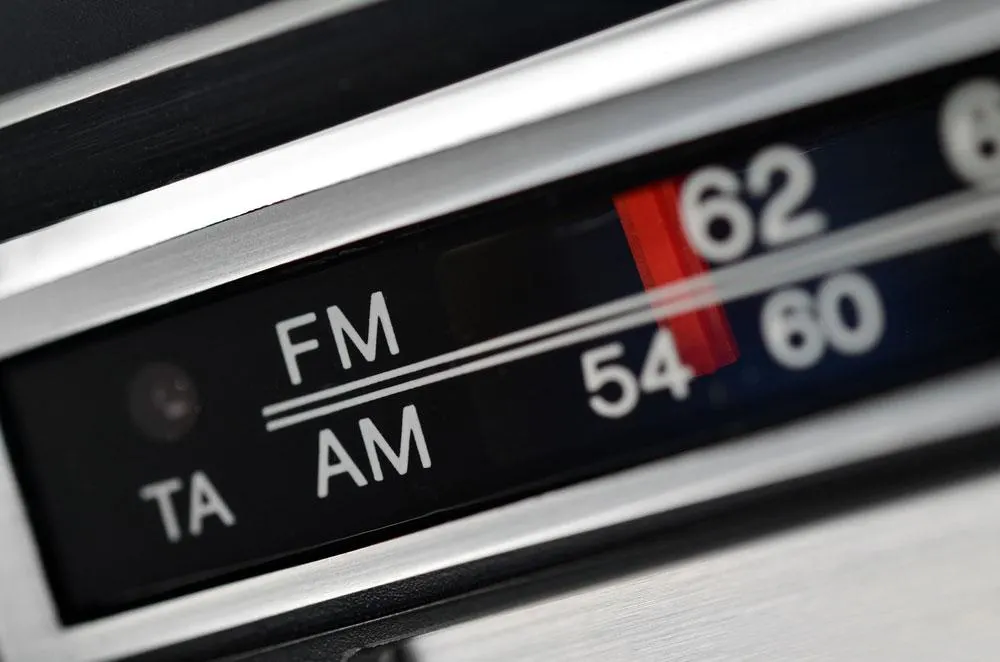

Skala odbiornika radiowego.

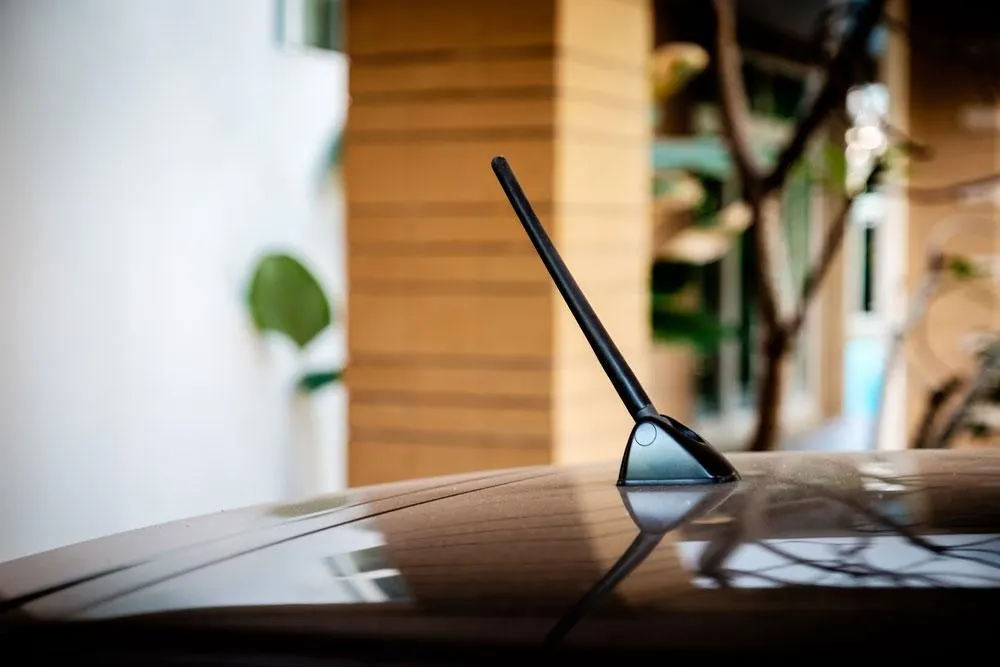

Instalacje antenowe w samochodach.
Domowe zestawy audio i tunery stereo.
Wewnętrzne anteny radiowe do odbiorników FM.
Poprawa odbioru wybranych stacji w trudnych warunkach.
Układy radiowe pracujące w paśmie VHF, w tym wybrane systemy łączności głosowej.
Przewody antenowe w instalacji samochodowej.
Jak działa wzmacniacz anteny FM?
W wielu antenach aktywnych wzmacniacz jest wbudowany bezpośrednio w obudowę anteny.
Stacje radiowe nadają sygnał na określonych częstotliwościach w paśmie FM. Informacja audio jest przenoszona przez modulację częstotliwości fali nośnej, dzięki czemu wiele stacji może pracować w tym samym paśmie bez wzajemnego mieszania kanałów.
Odbiornik wybiera jedną stację, demoduluje sygnał i przekazuje dźwięk do toru audio. Antena oraz przewód antenowy są pierwszymi elementami tego łańcucha, dlatego ich straty bezpośrednio wpływają na jakość odbioru.
Wzmacniacz antenowy umieszcza się możliwie blisko anteny albo przed wejściem odbiornika. Jego zadaniem jest podniesienie poziomu użytecznego sygnału przed dalszym przetwarzaniem. Nie naprawi on złej anteny ani silnych zakłóceń w eterze, ale może poprawić margines sygnału tam, gdzie odbiornik pracuje na granicy czułości.
Jak zbudować własny wzmacniacz anteny FM?
Poniższy projekt to prosty, edukacyjny wzmacniacz antenowy dla pasma FM. Wymaga starannego montażu, krótkich połączeń i późniejszego strojenia trymerami. Przy częstotliwościach około 100 MHz nawet długość przewodów, rozmieszczenie masy i pojemności pasożytnicze mają znaczenie, dlatego układ najlepiej potraktować jako prototyp RF, a nie zwykły obwód niskiej częstotliwości.
Zalecane narzędzia

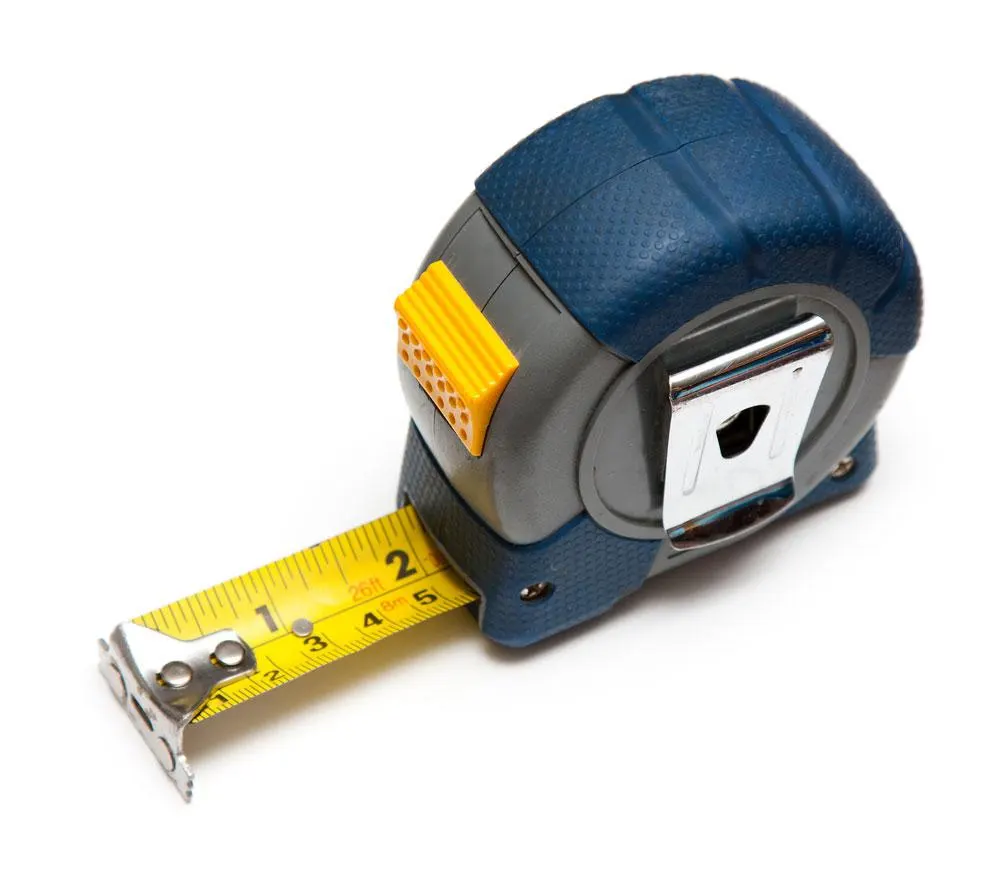

Linijka lub suwmiarka do odmierzania długości przewodów i średnicy cewek.
Nawijak, wiertło lub inny gładki trzpień o średnicy około 5 mm do wykonania cewek powietrznych.
Obcinaczki boczne do przycinania wyprowadzeń.
Szczypce lub małe kombinerki do formowania końcówek cewek.

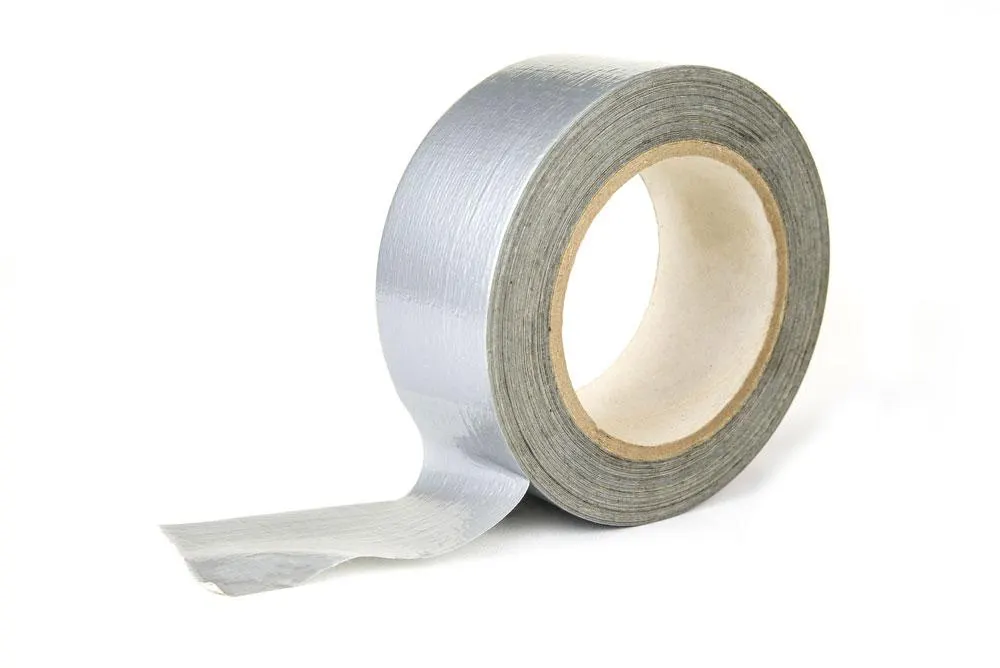

Taśma izolacyjna lub koszulka termokurczliwa do zabezpieczenia połączeń.
Taśma izolacyjna przydaje się tylko mechanicznie; nie powinna zastępować poprawnego lutowania.

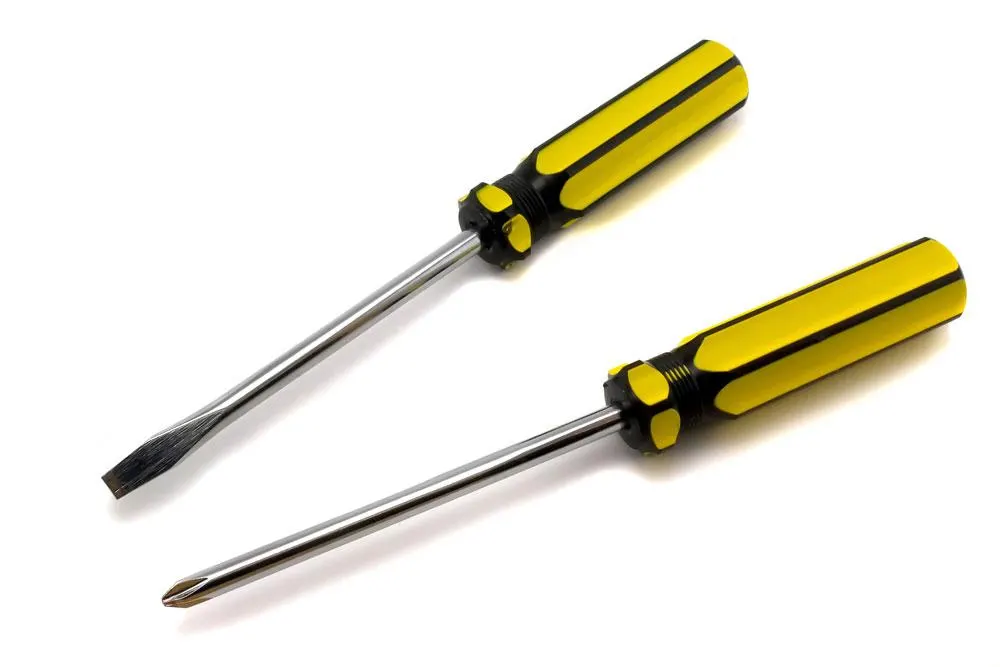

Śrubokręt płaski i krzyżakowy, najlepiej z izolowaną końcówką do strojenia trymerów.
Śrubokręty do montażu obudowy i regulacji elementów nastawnych.

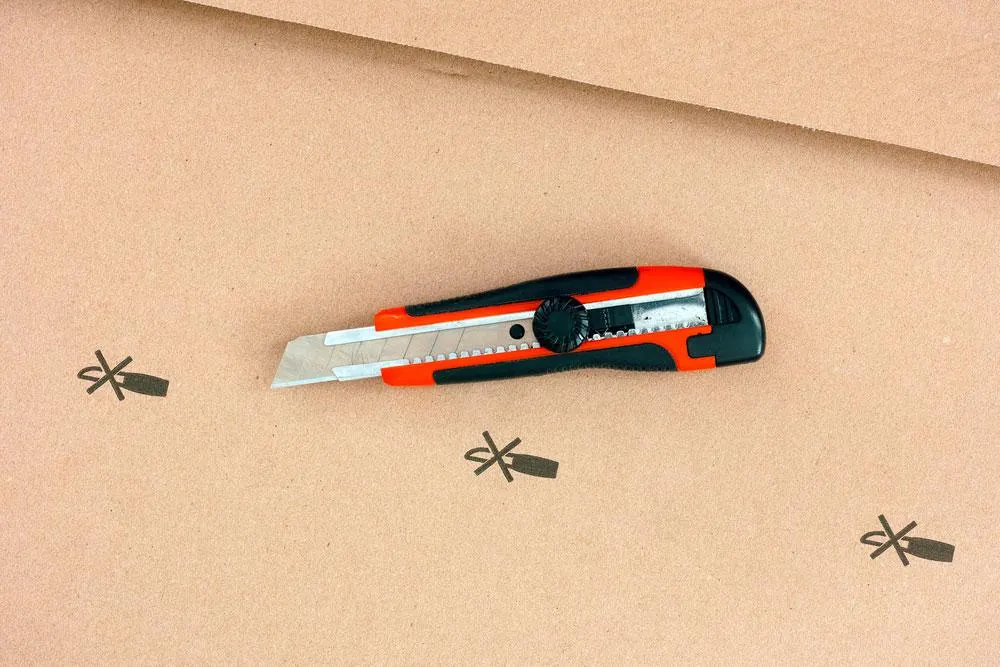

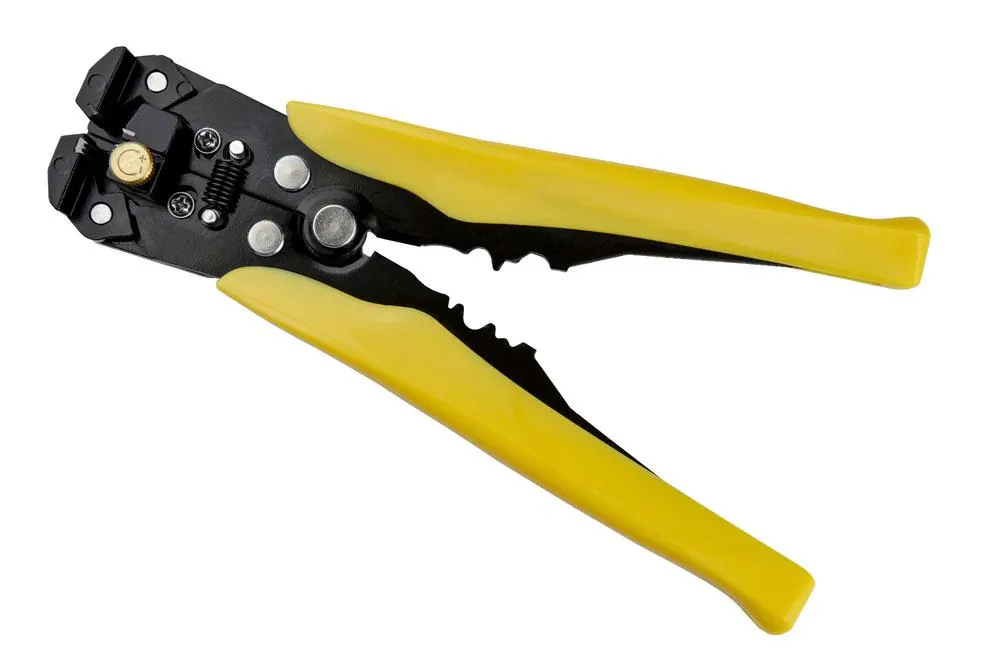

Nożyk techniczny lub ściągacz izolacji.
Narzędzie do zdejmowania izolacji z przewodów antenowych.
Wymagane elementy elektroniczne
Kondensator 5,6 pF x 2.
Trymer 22 pF x 2.
Cewka powietrzna 3 + 1 zwojów.
Rezystor 27 kΩ x 2.
Kondensator 1 nF.
Rezystor 1 kΩ.
Tranzystor 2SC2570 lub zgodny tranzystor VHF/UHF o odpowiednim paśmie pracy.
Punkty masy x 3.
Wspólna masa układu.
Zasilanie +12 V DC.
Kondensator 0,1 µF do odsprzęgania zasilania.
Kondensator 10 pF x 2.
Cewka powietrzna 3 zwoje.
Wejście antenowe.
Wyjście antenowe.
Schematy obwodów
Wyjaśnienia i tło
Układ jest jednostopniowym wzmacniaczem RF z tranzystorem 2SC2570 pracującym w paśmie VHF/UHF. Wejście i wyjście są sprzęgnięte przez obwody rezonansowe z cewkami powietrznymi oraz kondensatorami o małej pojemności. Nie trzeba budować osobnej anteny wejściowej i wyjściowej od podstaw; można użyć typowych przewodów antenowych, o ile zostaną poprawnie dopasowane i połączone krótką drogą z płytką.
Pierwsza antena doprowadza słaby sygnał FM do obwodu wejściowego. Następnie sygnał przechodzi przez sieć pojemności i indukcyjności, trafia na tranzystor, a po wzmocnieniu jest przekazywany do obwodu wyjściowego. Trymery VC1 i VC2 o wartości 22 pF służą do zestrojenia wejścia i wyjścia na maksimum użytecznego sygnału. Oba trymery powinny mieć tę samą wartość znamionową i możliwie krótkie wyprowadzenia.
Cewki należy wykonać z drutu miedzianego emaliowanego 20 SWG, czyli o średnicy około 0,9 mm. Jedna cewka ma układ 3 + 1 zwojów, druga 3 zwoje. Nawijaj je jako cewki powietrzne na trzpieniu o średnicy około 5 mm, zachowując niewielkie odstępy między zwojami. Po zestrojeniu można minimalnie rozciągać lub ściskać zwoje, ale należy robić to ostrożnie, bo zmienia to indukcyjność.
Pierwszy odczep cewki wejściowej powinien być połączony ze stroną masy zgodnie ze schematem. Druga cewka powinna być wykonana z tego samego drutu i w podobnej geometrii, ale bez dodatkowego odczepu. Obie cewki współpracują z kondensatorami zmiennymi, dlatego ich położenie względem masy, tranzystora i przewodów antenowych ma bezpośredni wpływ na stabilność oraz wzmocnienie.
Układ wymaga zasilania stałego +12 V. Może to być stabilizowany zasilacz laboratoryjny, dobrej jakości adapter DC albo zestaw baterii. Przy pracy z obwodami RF odsprzęganie zasilania jest obowiązkowe: kondensator 0,1 µF powinien znajdować się blisko tranzystora, a przewody zasilające powinny być możliwie krótkie.
Krok po kroku
Montaż prototypowego obwodu.
Zacznij od montażu elementów pasywnych i cewek zgodnie ze schematem, a tranzystor oraz trymery umieść możliwie blisko obwodów rezonansowych. Prototyp można uruchomić na płytce uniwersalnej z dużą powierzchnią masy, ale zwykła płytka stykowa nie nadaje się do tego zakresu częstotliwości. Po sprawdzeniu działania warto zaprojektować prostą płytkę PCB z krótkimi ścieżkami, zwartą masą i przewidzianymi punktami strojenia. To dobry krok od eksperymentu warsztatowego do powtarzalnego układu RF.
Często zadawane pytania

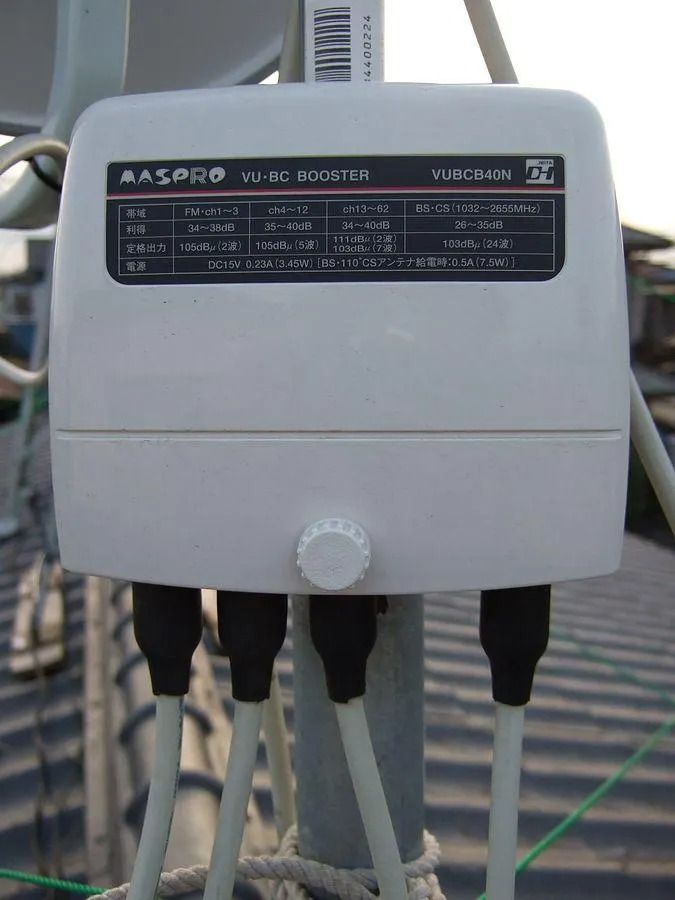

Rozdzielacz sygnału antenowego.
Telewizja.
Sygnał FM.
Jaki zasięg może poprawić wzmacniacz anteny FM?
Wzmacniacz antenowy nie „zwiększa zasięgu” stacji radiowej w sensie nadawczym. Może jedynie poprawić odbiór sygnału, który już dociera do anteny, ale jest zbyt słaby na wejściu odbiornika. Rzeczywisty efekt zależy od anteny, wysokości montażu, przeszkód terenowych, długości kabla, poziomu zakłóceń i jakości samego wzmacniacza. Dla lokalnego odbioru FM typowe odległości od nadajnika mieszczą się w dziesiątkach kilometrów, ale nie da się ich rzetelnie zagwarantować samą mocą wzmacniacza.
Ile kosztuje wzmacniacz anteny FM?
Cena zależy od jakości wykonania, zakresu pracy, poziomu szumów, zasilania i przeznaczenia. Proste moduły konsumenckie są tanie, natomiast lepsze wzmacniacze z ekranowaną obudową, filtrowaniem i stabilnym zasilaniem kosztują więcej. Przy samodzielnej budowie największe znaczenie ma nie cena pojedynczych elementów, lecz poprawny montaż RF i możliwość zestrojenia układu.
Na co zwrócić uwagę przy wyborze wzmacniacza FM?
Najpierw sprawdź, czy problemem rzeczywiście jest słaby sygnał, a nie uszkodzona antena, zły przewód koncentryczny albo zakłócenia od zasilaczy impulsowych. Wzmacniacz powinien pracować w paśmie FM 87,5-108 MHz, mieć niski poziom szumów i odpowiednie zasilanie.
Wzmocnienie opisuje, o ile układ podnosi poziom sygnału. Większa wartość nie zawsze jest lepsza: zbyt mocny wzmacniacz może przesterować odbiornik, szczególnie blisko silnych nadajników. W praktyce liczy się kompromis między wzmocnieniem, szumami i odpornością na silne sygnały spoza pasma.
Kierunkowość dotyczy przede wszystkim anteny, a nie samego wzmacniacza. Antena dookólna odbiera sygnały z wielu kierunków, natomiast antena kierunkowa może poprawić odbiór konkretnej stacji i ograniczyć część zakłóceń. Dobór zależy od lokalizacji oraz rozmieszczenia nadajników.
Na końcu warto ocenić jakość wykonania, ekranowanie, odporność na warunki środowiskowe i cenę. Najlepszy wzmacniacz FM to taki, który rozwiązuje konkretny problem odbioru, a nie tylko ma najwyższe deklarowane wzmocnienie.

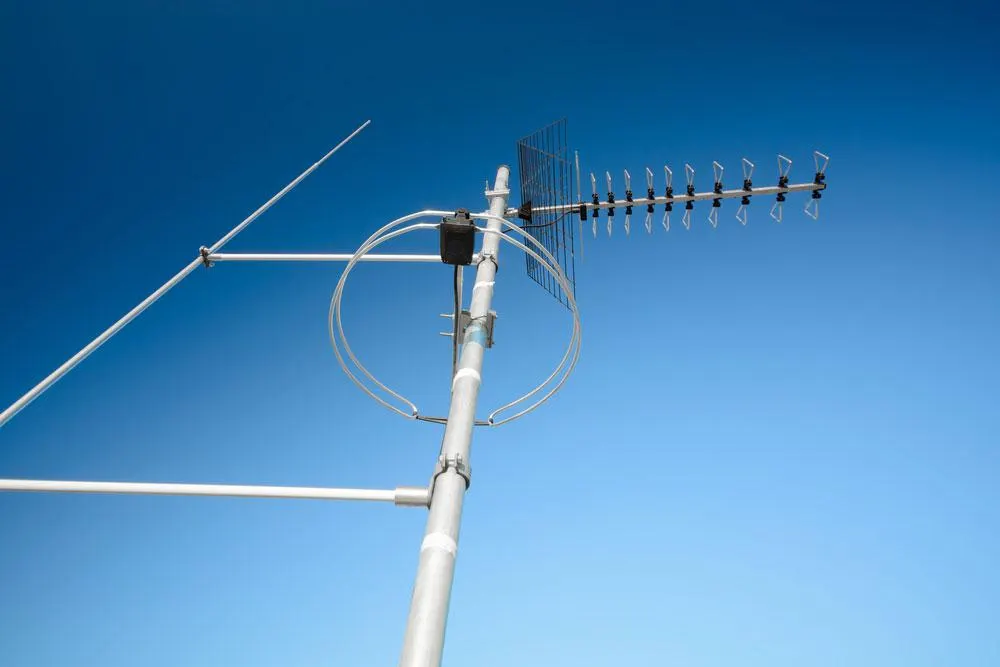

Antena radiowa FM może mieć wbudowany wzmacniacz sygnału.
Podsumowanie
Wzmacniacz anteny FM to dobry projekt edukacyjny, bo łączy proste elementy dyskretne z praktycznymi zasadami projektowania RF: krótkimi połączeniami, masą, odsprzęganiem zasilania i strojeniem obwodów LC. Jeżeli prototyp ma trafić dalej niż na biurko warsztatowe, warto od razu zaprojektować dla niego płytkę PCB z kontrolowanym rozmieszczeniem elementów. OurPCB może pomóc w wykonaniu takiej płytki i montażu prototypu; po przesłaniu plików produkcyjnych obowiązuje wycena w 12 godzin roboczych.
