Czarne PCB łatwo rozpoznać po charakterystycznym, ciemnym wykończeniu. Warto jednak doprecyzować jedną rzecz: kolor płytki drukowanej w praktyce nie wynika z laminatu, lecz z maski lutowniczej nałożonej na miedź.
Najczęściej spotykana jest maska zielona, bo daje dobry kontrast podczas produkcji i inspekcji. Producenci oferują jednak także maski czerwone, niebieskie, białe, czarne i matowe. W tym przewodniku skupiamy się na czarnym PCB: kiedy ma sens, jakie ma ograniczenia i na co uważać przy projektowaniu.
Czarna maska lutownicza bywa wybierana ze względów estetycznych, ale nie tylko. W urządzeniach optycznych, wyświetlaczach i elektronice konsumenckiej może ograniczać niepożądane odbicia światła oraz światło rozproszone.
Poniżej znajdziesz praktyczne omówienie czarnych płytek PCB: od definicji, przez maskę lutowniczą i wersję matową, po powłoki ochronne.
Czarny PCB
1.1 Definicja
Płytki drukowane mogą mieć różne kolory maski lutowniczej. Zielony pozostaje standardem przemysłowym, ale w zależności od wymagań projektu stosuje się również maski czerwone, niebieskie, białe, żółte, fioletowe i czarne.

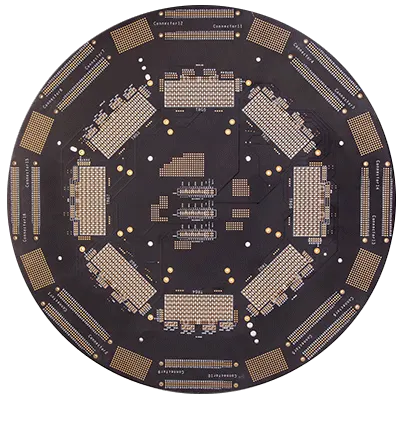

Czarny PCB to płytka drukowana pokryta czarną maską lutowniczą. Sama struktura płytki nadal jest typowa: laminat, warstwy miedzi, otwory metalizowane, wykończenie powierzchni i nadruk opisowy. Różni się przede wszystkim barwa warstwy ochronnej, która zasłania pola miedzi poza padami lutowniczymi.
Czarne PCB często kojarzy się z elektroniką premium. Taki kolor pojawia się w sprzęcie audio, komputerach, modułach LED, urządzeniach z przezroczystą obudową i produktach, w których płytka jest widoczna dla użytkownika. Nie oznacza to jednak, że czarna płytka automatycznie jest lepsza technicznie od zielonej.
Czarna maska lutownicza silniej pochłania światło i może inaczej zachowywać się podczas nagrzewania niż jasne kolory. W dobrze prowadzonym procesie nie jest to problem, ale wymaga poprawnego profilu reflow oraz realnej kontroli temperatury na reprezentatywnej płytce.
Nadruk opisowy czarnego PCB musi mieć odpowiedni kontrast. Najczęściej stosuje się biały lub jasnoszary silkscreen, ponieważ ciemny nadruk na czarnej masce jest trudny do odczytania podczas montażu i serwisu.
Kolor maski ustala się na etapie zamówienia płytki, przed produkcją panelu. Dla części projektów będzie to wyłącznie decyzja wizualna, a dla innych element wymagań optycznych, termicznych albo inspekcyjnych.

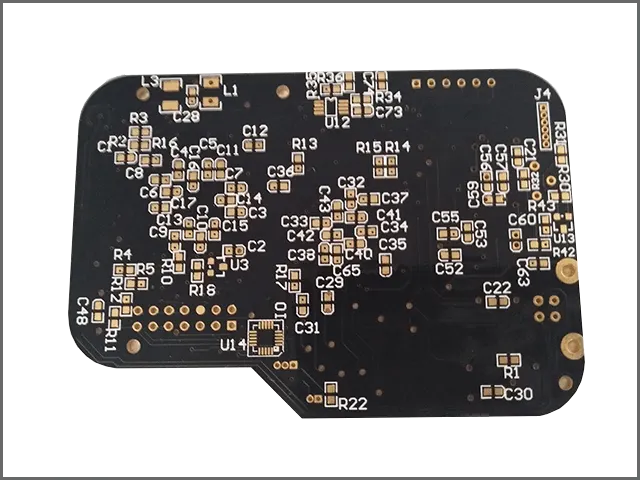

1.2 Czarna maska lutownicza PCB
Maska lutownicza jest jedną z kluczowych warstw płytki drukowanej. To cienka, trwała powłoka polimerowa, która chroni ścieżki miedziowe i odsłania tylko te miejsca, w których mają powstać połączenia lutowane.
Jej zadaniem jest ograniczenie mostków lutowniczych między sąsiednimi przewodnikami, zabezpieczenie miedzi przed utlenianiem oraz ochrona płytki przed wilgocią, zabrudzeniami i częścią oddziaływań środowiskowych. Maska poprawia również powtarzalność montażu, bo lut trafia przede wszystkim na przygotowane pady.
W przypadku czarnego PCB ta sama funkcja realizowana jest przez maskę w kolorze czarnym. Kolor nie zastępuje parametrów technologicznych: nadal liczą się grubość, przyczepność, odporność termiczna, dopasowanie otwarć maski do padów oraz jakość utwardzenia.
Czarna maska lutownicza jest szczególnie przydatna tam, gdzie płytka nie powinna odbijać światła. Dotyczy to między innymi układów optycznych, produktów z podświetleniem, paneli LED, modułów kamer oraz elektroniki umieszczonej za przezroczystymi lub półprzezroczystymi elementami obudowy.
Bez maski lutowniczej płytka byłaby znacznie bardziej podatna na zwarcia, korozję i przypadkowe zabrudzenia przewodzące. W czarnej wersji dochodzi jeszcze jedna cecha: mniejsza widoczność miedzi i ścieżek, co ma znaczenie zarówno dla wyglądu, jak i dla trudności inspekcji.
W niektórych obwodach odbicie światła jest niepożądane.
W takich projektach czarna maska może być realną korzyścią. Trzeba jednak pamiętać, że ciemna powierzchnia pochłania więcej energii promieniowania niż jasna, dlatego przy montażu rozpływowym profil temperatury powinien być potwierdzony pomiarem, a nie tylko skopiowany z innego wariantu płytki.
Drugą ważną kwestią jest widoczność. Czarna maska ma niski kontrast względem ścieżek, otworów i niektórych defektów powierzchni. Operator, kontroler jakości i system AOI potrzebują odpowiedniego oświetlenia, ustawień kamery i często większego powiększenia niż przy standardowej masce zielonej.
Dlatego kontrola czarnej płytki drukowanej bywa bardziej wymagająca. Zielona maska ułatwia ocenę krawędzi padów, mostków lutowniczych i zabrudzeń topnika, podczas gdy czarna maska ukrywa część szczegółów. W produkcji seryjnej kompensuje się to procesem, oświetleniem i dobrze dobranymi kryteriami akceptacji.
Nałożenie profesjonalnej maski lutowniczej nie jest sensownym zadaniem domowym. W warunkach hobbystycznych można wykonać prostą maskę światłoutwardzalną, ale jej powtarzalność, przyczepność i odporność nie będą odpowiadały płytkom wykonywanym w fabryce.
W bardziej złożonych płytkach drukowanych proces nakładania maski lutowniczej musi być kontrolowany.
Przy produkcji komercyjnej znaczenie mają normy jakości, stabilność procesu i pełna zgodność z projektem. Maska musi odsłonić pady, a jednocześnie przykryć przewodniki z odpowiednim marginesem. Błąd na tym etapie może spowodować mostki lutownicze, niedolutowania albo problemy z montażem elementów o małym rastrze.
W procesie produkcji złożonych PCB wykorzystuje się dane z projektu CAM/Gerber oraz kontrolę parametrów ekspozycji, wywoływania i utwardzania. Nie chodzi o samo „pomalowanie” płytki, lecz o precyzyjne odwzorowanie warstwy maski lutowniczej zgodnie z dokumentacją.
Typowy proces zaczyna się od dokładnego oczyszczenia panelu. Następnie nakłada się materiał maski lutowniczej, wykonuje wstępne suszenie lub podsuszenie, naświetla warstwę przez kliszę albo system bezpośredniego obrazowania, wywołuje nieutwardzone obszary i przeprowadza końcowe utwardzanie.
Po tych etapach płytka jest czyszczona i kontrolowana. Sprawdza się między innymi przesunięcie maski względem padów, resztki materiału w otworach, zanieczyszczenia, pęcherze oraz uszkodzenia krawędzi otwarć.

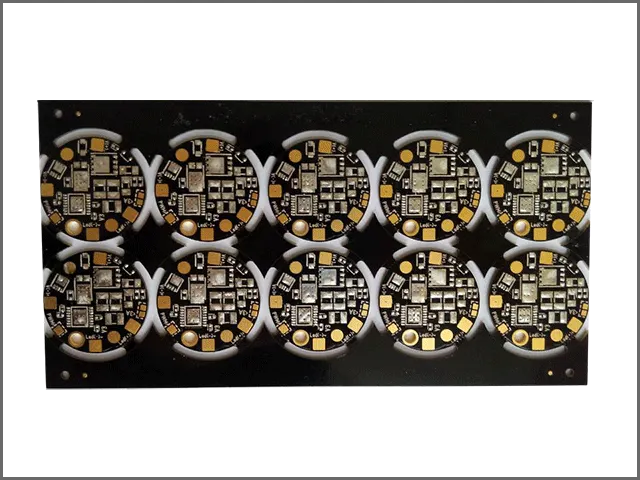

1.3 Matowe czarne PCB
Matowe czarne PCB stało się popularne głównie ze względu na wygląd. Daje spokojniejsze, mniej błyszczące wykończenie niż standardowa czarna maska i dobrze pasuje do produktów, w których płytka jest częścią widocznego projektu urządzenia.
Matowa maska lutownicza może być dobrym wyborem dla płytek dekoracyjnych, modułów audio, klawiatur mechanicznych, elektroniki konsumenckiej, urządzeń demonstracyjnych oraz paneli LED. Trzeba ją jednak oceniać tak samo jak każdą inną maskę: pod kątem procesu, tolerancji, lutowalności i kontroli jakości.
Dziś można zamówić niestandardowy kolor swojego PCB bez zmiany funkcji elektrycznej układu. Sam kolor maski nie zmienia schematu, impedancji ani działania obwodu, o ile producent utrzymuje wymagane parametry materiału i geometrii.
Matowa czerń odbija mniej światła niż wykończenie błyszczące. Dzięki temu płytka wygląda bardziej jednolicie i nie daje ostrych refleksów pod silnym oświetleniem. To zaleta w urządzeniach z elementami optycznymi oraz tam, gdzie płytka ma być oglądana przez użytkownika.
Wadą matowego wykończenia jest to, że rysy, odciski i przetarcia mogą być bardziej widoczne. W produkcie końcowym zwykle nie ma to znaczenia, jeśli płytka znajduje się w obudowie, ale przy płytkach ekspozycyjnych warto przewidzieć ostrożniejszą obsługę i pakowanie.
Jedną z praktycznych zalet matowej czerni jest mniejsze oślepianie operatora podczas pracy pod lampą. Nie oznacza to jednak, że inspekcja jest automatycznie łatwiejsza niż przy zielonej masce. Nadal potrzebne są dobre oświetlenie i czytelny, kontrastowy nadruk opisowy.
Czarna płyta PCB
Czarna płyta PCB powstaje przez zastosowanie czarnej maski lutowniczej na standardowej strukturze płytki drukowanej. Maska, nazywana też maską przeciwlutowniczą, przykrywa ścieżki miedziowe i pozostawia odsłonięte tylko pola przeznaczone do lutowania.
Warstwa maski jest generowana z danych projektowych. Program EDA tworzy osobne warstwy dla otwarć maski, a producent przetwarza je w CAM, uwzględniając swoje reguły technologiczne: minimalny mostek maski, tolerancję przesunięcia i wymagany odstęp od padów.
Dobrze wykonana maska lutownicza poprawia niezawodność płytki i montażu. Problemy z tą warstwą mogą jednak wpływać na całą płytkę drukowaną. Do typowych błędów należą:
- Zbyt duże otwarcia maski wokół padów.
- Zbyt małe otwarcia maski lutowniczej.
- Niedopasowanie otwarć maski do padów, przelotek lub otworów w płytce drukowanej.
Takich problemów można uniknąć, gdy projekt jest sprawdzony pod kątem DFM, a proces produkcji jest prowadzony z odpowiednią dokładnością. Największe ryzyko pojawia się przy płytkach wykonywanych metodami amatorskimi albo wtedy, gdy w projekcie nie uwzględniono realnych tolerancji producenta.
Czarny materiał PCB
Materiał nośny czarnego PCB zwykle nie różni się od materiału innych płytek. Najczęściej jest to laminat FR-4, a w zastosowaniach specjalnych laminaty wysokotemperaturowe, wysokoczęstotliwościowe lub aluminiowe podłoża do LED. Czarny kolor pochodzi głównie z maski lutowniczej.
Większość masek lutowniczych bazuje na żywicach, ponieważ zapewniają właściwości potrzebne w produkcji PCB:
- Dobra odporność na wilgoć i zabrudzenia.
- Właściwości izolacyjne między przewodnikami.
- Odporność na proces lutowania i typowe temperatury montażu.
- Stabilność w warunkach pracy przewidzianych dla danej płytki.
- Możliwość uzyskania powtarzalnego, estetycznego wykończenia.
Poniższy opis dotyczy uproszczonego, hobbystycznego nakładania światłoutwardzalnej maski żywicznej. W produkcji seryjnej stosuje się proces przemysłowy, który zapewnia znacznie lepszą powtarzalność i kontrolę geometrii.
1. Wyczyść płytkę.
Przed nałożeniem żywicy płytka musi być czysta, sucha i wolna od tłuszczu, pyłu oraz tlenków. Czyszczenie poprawia przyczepność maski i ogranicza ryzyko pęcherzy, odspojeń oraz miejscowych defektów izolacji.
2. Nałóż żywicę.
Po przygotowaniu powierzchni można umieścić płytkę na czystej folii i nanieść odpowiednią ilość żywicy, na przykład strzykawką. Ilość materiału zależy od rozmiaru płytki i oczekiwanej grubości warstwy. Nadmiar żywicy utrudnia równomierne rozprowadzenie, a zbyt mała ilość może pozostawić niepokryte miejsca.
3. Rozprowadź żywicę.
Na nałożoną żywicę kładzie się drugą warstwę przezroczystej folii, aby materiał rozszedł się po powierzchni płytki. Pomocne bywa użycie płaskiego szkła lub równej płytki dociskowej, która ułatwia uzyskanie jednolitej grubości bez lokalnych skupisk materiału.
4. Wyrównaj żywicę raklą.
Rakla pomaga przesunąć żywicę w trudno dostępne miejsca, szczególnie przy krawędziach i narożnikach. Nacisk powinien być równomierny. Zbyt duża siła może wycisnąć materiał z wybranych obszarów i spowodować cienkie, słabe punkty maski.
Trzeba też unikać pęcherzy powietrza. Pęcherze mogą odsłonić miedź, osłabić izolację lub później pękać pod wpływem temperatury. Ten etap wymaga cierpliwości; pośpiech zwykle kończy się nierówną warstwą i większą liczbą defektów.
5. Umieść maskę.
Po rozprowadzeniu żywicy układa się kliszę lub folię z wzorem otwarć maski lutowniczej. Najważniejsze jest dokładne wyrównanie wzoru względem padów. W zastosowaniach hobbystycznych pomaga stabilne unieruchomienie folii, ale w produkcji przemysłowej ten etap realizuje sprzęt o znacznie większej precyzji.
6. Naświetl żywicę UV.
Żywicę utwardza się światłem UV zgodnie z zaleceniami producenta materiału. Czas ekspozycji zależy od mocy źródła UV, odległości, grubości warstwy i rodzaju folii. Orientacyjne ustawienia z poradników hobbystycznych nie zastępują próby na konkretnej płytce.
7. Odklej folię.
Po naświetleniu folię należy odkleić ostrożnie, aby nie uszkodzić utwardzonej warstwy. Następnie wykonuje się wywołanie lub czyszczenie zgodnie z technologią danego materiału oraz kontroluje, czy wszystkie pady są prawidłowo odsłonięte.
Czarna powłoka PCB

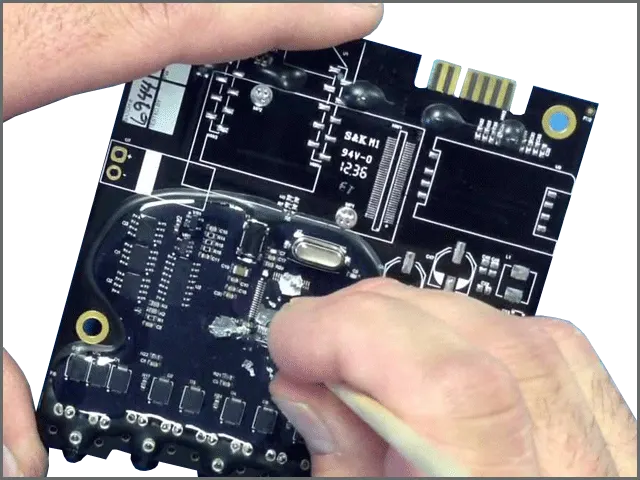

Oprócz czarnej maski lutowniczej płytka może otrzymać dodatkową powłokę ochronną, czyli conformal coating. Nie jest to to samo co solder maska: maska jest częścią wykonania PCB, a powłoka ochronna zwykle trafia na zmontowaną płytkę, aby zabezpieczyć ją w trudnym środowisku.
Powłokę można nakładać ręcznie, przez natrysk, zanurzenie, selektywnie albo automatycznie, w zależności od skali produkcji i geometrii montażu. Jeśli materiał trafi w miejsce, które ma pozostać odsłonięte, konieczne jest czyszczenie lub maskowanie przed procesem.

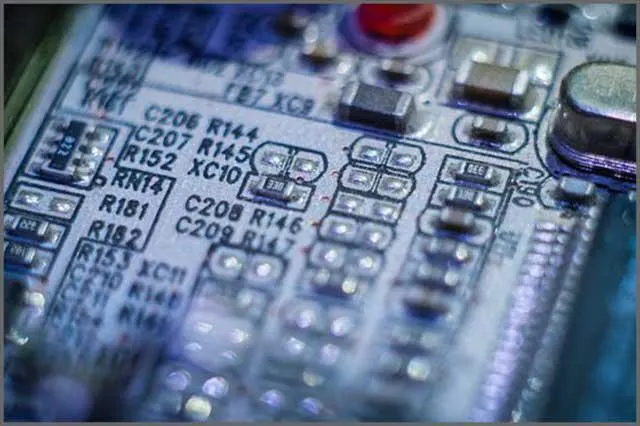

Istnieją różne typy powłok, których można użyć do czarnego PCB. Poniżej znajdują się przykładowe warstwy ochronne:
- Akryl. Zapewnia dobrą ochronę ogólną i elastyczność. Jest stosunkowo łatwy w aplikacji, a w razie potrzeby można go łatwiej usunąć niż część innych powłok.
- Uretan. Daje wysoką odporność mechaniczną i chemiczną. Sprawdza się tam, gdzie płytka jest narażona na wilgoć, zabrudzenia lub bardziej agresywne środowisko pracy.
- Silikon. Zapewnia dobrą elastyczność i odporność na podwyższone temperatury. Jest użyteczny w aplikacjach, w których płytka pracuje w szerokim zakresie temperatur.
- Lakier. Może poprawić izolację i odporność na wilgoć, ale jego właściwości zależą od konkretnego materiału oraz sposobu aplikacji.
Wybór powłoki powinien wynikać z warunków pracy urządzenia, a nie wyłącznie z koloru płytki. Liczy się odporność na wilgoć, chemikalia, temperaturę, wibracje, możliwość serwisowania oraz zgodność materiału z komponentami i złączami.
Materiał powłoki musi być kwalifikowany do danego zastosowania. Niektóre powłoki utrudniają naprawę, mogą wpływać na złącza, przyciski, czujniki lub elementy optyczne, dlatego przed produkcją warto wskazać obszary, które mają pozostać bez pokrycia.
Czarna powłoka lub powłoka na czarnym PCB pomaga chronić obwód przed czynnikami środowiskowymi, które mogłyby obniżyć niezawodność urządzenia. Najczęściej chodzi o wilgoć, pył, zanieczyszczenia jonowe, kondensację oraz kontakt z chemikaliami.
Warunki takie jak temperatura i wilgotność zmieniają się w czasie, dlatego wybór powłoki powinien być częścią projektowania niezawodności. Innych materiałów użyje się w elektronice biurowej, a innych w urządzeniu przemysłowym, motoryzacyjnym lub pracującym na zewnątrz.
Powłoki ochronne pełnią kilka funkcji ważnych dla płytek drukowanych:
Zmniejszają wpływ środowiska na PCB po montażu.
- Zapewniają dodatkową izolację powierzchni płytki.
- Ograniczają wpływ wilgoci, chemikaliów i czynników mechanicznych na płytkę PCB.
- Zmniejszają ryzyko zanieczyszczeń, upływności i korozji, które mogą pogorszyć działanie układu.
Wniosek
Czarny PCB to przede wszystkim płytka z czarną maską lutowniczą. Taki wariant może poprawić wygląd produktu, ograniczyć odbicia światła i dopasować płytkę do wymagań optycznych urządzenia. Nie jest jednak automatycznie lepszy od zielonego PCB.
Największe zalety czarnej płytki widać tam, gdzie odbicia światła są niepożądane albo gdzie płytka jest widocznym elementem produktu. W takich przypadkach czarna lub matowa czarna maska może być uzasadnionym wyborem projektowym.
Trzeba jednocześnie uwzględnić trudniejszą inspekcję, niższy kontrast i potrzebę dobrze ustawionego procesu montażowego. Przy płytkach seryjnych warto od razu ustalić wymagania dotyczące nadruku opisowego, testów AOI, profilu reflow i ewentualnej powłoki ochronnej.
Matowe czarne PCB daje eleganckie, mniej refleksyjne wykończenie, ale może łatwiej pokazywać rysy i ślady obsługi. Dlatego kolor maski należy traktować jako część wymagań produktu, a nie jedynie decyzję estetyczną.
