Producenci produkują CD4511BE z tranzystorów bipolarnych NPN i układów logicznych CMOS. Dodatkowo, posiadają one takie cechy jak wysoka odporność na zakłócenia i niskie rozproszenie mocy w stanie spoczynku tranzystorów w połączeniu z RCA CMOS.

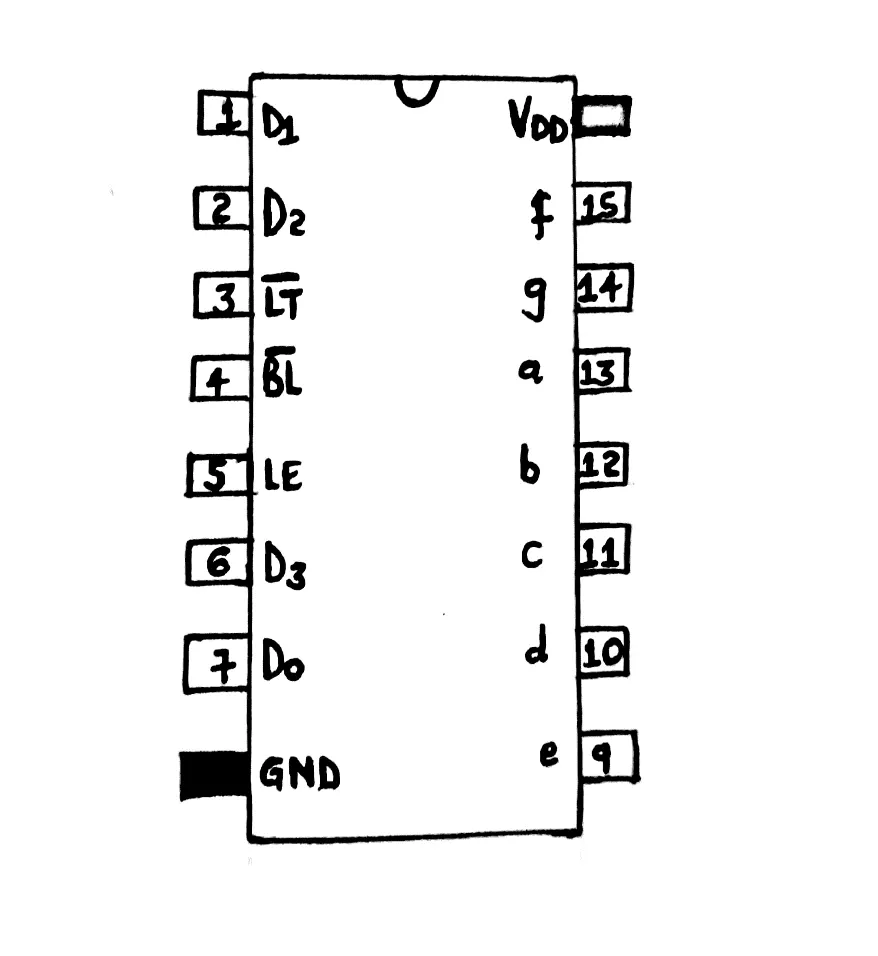

Konfiguracja pinów CD4511
Schemat połączeń CD4511BE
Właściwości/specyfikacje techniczne
Poniżej przedstawiono specyfikację techniczną i właściwości CD4511 BCD;
Po pierwsze, zakres temperatur pracy wynosi od -40°C do 85°C, natomiast temperatura przechowywania od -65°C do 150°C.
Zarówno czas przejścia, jak i opóźnienia propagacji są zrównoważone.
Charakteryzuje się niskim rozproszeniem mocy i zerowym czasem podtrzymania.
Po czwarte, ma sztywną strukturę i możliwość modulacji natężenia światła.
Ponadto posiada wejścia wygaszające i test lamp. Posiada również wejście zatrzaskowe, które może przechowywać kod BCD.
Ponadto maksymalne robocze napięcie zasilania wynosi 18 V, a minimalne 3 V.
Producenci przetestowali również w 100% jego prąd spoczynkowy wynoszący 20V.
Jego czas ustawiania wynosi 150, 70 i 40, odpowiednio dla napięć 5 V, 10 V i 15 V. Z kolei szerokość impulsu stroboskopowego wynosi 400, 160 i 100ns przy napięciach 5V, 10V i 15V.
Maksymalny prąd wyjściowy wynosi około 25 mA. Dodatkowo, wysoki prąd wejściowy 1uA (maksymalny) wynosi 18 V.
Ekwiwalent
Element wyświetlacza LED 7-segmentowego
Źródło: Wikipedia
Niektóre odpowiedniki CD5411 to 74LS145, 74LS48, CD4513 i CD4543. Alternatywnie można też użyć podanych tu opcji: SN7448, SN54LS49, SN7LS48, SN54LS47, SN54LS48, SN5448, SN5556A, 7447 i 74LS477446.
Możemy również mieć;
Dekoder BCD na 7-segmentowy - 74HC46,47/48/49
dekoder BCD na 7-segmentowy (dla LCD) - 4054/4055/4056
Licznik dekadowy z dekoderem wyświetlacza 7-segmentowego - 4026
Jak używać dekodera BCD CD4511?
Użycie BCD do dekodera 7-segmentowego układu wymaga wykonania poniższych kroków/wyjaśnień.
Rozpocznij od podłączenia pinu GND do ujemnego bieguna zasilania. Dodatkowo dołącz pin VDD do dodatniego złącza zasilania. Napięcie zasilania może wynosić od 3V do 15V, chociaż inne układy wytrzymują napięcie 20V. Aby jednak ustalić dokładne wartości wymaganego napięcia, należy sprawdzić arkusz danych.
Następnie do pinów D0-D3 należy wprowadzić liczbę, którą chcemy wyświetlić w formacie binarnym.
Następnie podłącz swój siedmiosegmentowy wyświetlacz LED do pinów wyjściowych (piny od A do G).
Pin testowy lampy będzie dodatkowo sprawdzał działanie wszystkich segmentów wyświetlacza. Dlatego należy ustawić go na poziomie wysokim dla normalnej pracy i niskim dla testowania wyświetlaczy siedmiosegmentowych.
W stanie niskim styk testowy wygaszania wyłącza wszystkie segmenty wyświetlacza. Podczas normalnej pracy należy utrzymywać go w stanie wysokim. Może on również wykorzystywać modulację szerokości impulsu (PMW) do sterowania jasnością wyświetlacza.
I wreszcie, styk store/ latch enable lub LE służy do zapisywania bieżącej wartości. Aby normalnie pracować, należy ustawić styk store w stanie niskim. Ustawienie pinu w stanie wysokim spowoduje, że pomimo zmian na wejściach BCD będą stale wyświetlane ostatnie dane.
Jak zbudować układ dekodera 4511 BCD na 7 segmentów?
W tym rozdziale omówimy obwód aplikacyjny wykorzystujący układ CD4511.

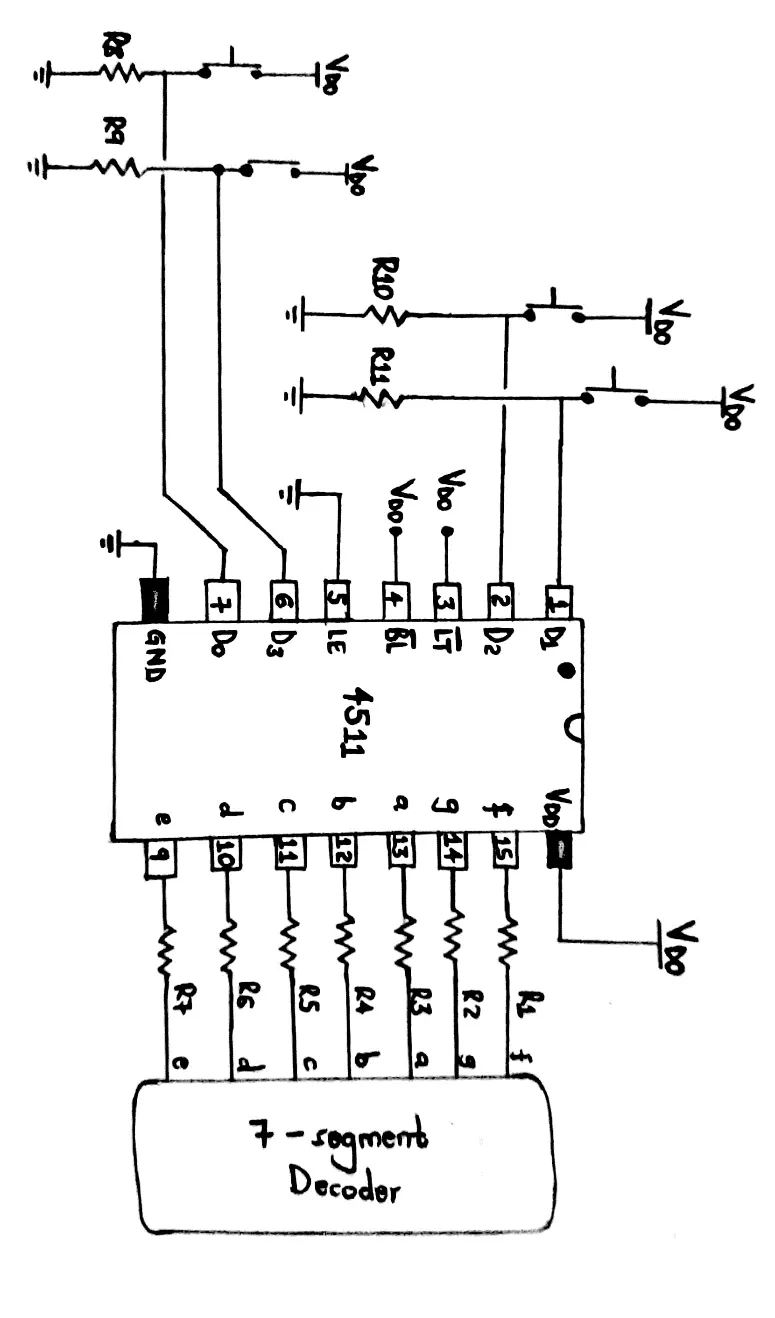

Przykładowy obwód
Potrzebne komponenty
Cztery przyciski,
Siedem rezystorów (R1 do R7), każdy o wartości 1kΩ,
Układ scalony 4511, na przykład CD4511BE,
Cztery rezystory (R8 do R11), każdy o wartości 10kΩ, oraz
7-segmentowego wyświetlacza ze wspólną katodą, takiego jak LSHD-5503.
W skrócie, układ CD5411 steruje produkcją 7-segmentową w taki sposób, że włącza każdy segment, wyświetlając w ten sposób prawidłowe liczby.
Kilka rezystorów lub zestaw rezystorów pomaga również w podłączeniu wyświetlacza 7-segmentowego.
Zastosowanie CD4511
CD4511 można znaleźć w zastosowaniach wymienionych poniżej.
Do sterowania wyświetlaczami żarowymi/oświetleniem LED,
Niskonapięciowe wyświetlacze fluorescencyjne,
(lampy fluorescencyjne)
W multipleksowaniu i wyświetlaniu wielu sygnałów,
Napędy wyświetlaczy w kokpitach, kalkulatorach, komputerach, licznikach itp.
CD4511BE jest sterownikiem 7-segmentowego dekodera zatrzaskowego LED do CMOS BCD, spotykanego w większości firm produkujących półprzewodniki. Ponadto ma pojedynczą strukturę monolityczną i znajduje się w oryginalnym opakowaniu DIP z 16 pinami. Większość jego zastosowań obejmuje sterownik diod LED i kilku innych wyświetlaczy.
