Zamawianie wiązek przewodów w Chinach warto zacząć od jednoznacznej dokumentacji: rysunku z tabelą połączeń, listy materiałowej BOM z dokładnymi numerami części, specyfikacji przewodów, oznaczeń i badań. Następnie trzeba zatwierdzić próbki, ustalić obowiązującą rewizję oraz uzgodnić kontrolę produkcji, pakowanie i warunki dostawy. Zdjęcie wiązki ani zapewnienie o sprawdzeniu jakości nie zastępują mierzalnych kryteriów odbioru.
W skrócie
- Wyślij każdemu dostawcy ten sam pakiet zapytania ofertowego RFQ i wymagaj wskazania odstępstw.
- Określ osobno obudowy złączy, styki, uszczelki, blokady i przewody; nazwa rodziny złącza nie wystarcza.
- Zatwierdź próbki względem dokumentacji oraz sprawdź ich montaż w urządzeniu przed uruchomieniem serii.
- Uzgodnij badanie ciągłości, wykrywanie zwarć i próbę wyrywania przewodu ze styku wraz z kryteriami i zakresem kontroli.
- Powiąż każdą partię z rewizją projektu i zapisami kontroli; opisz również sposób pakowania i odbioru dostawy.
Spis treści
- Co powinien zawierać pakiet RFQ?
- Jak określić złącza, przewody i osłony?
- Przykładowy przebieg zamówienia
- Próbki i kontrola pierwszej sztuki
- Kontrola rewizji i zmian
- Kontrola wejściowa, międzyoperacyjna i końcowa
- Pakowanie i warunki dostawy
- Najczęstsze błędy
- Pytania przed zamówieniem wiązek
Co powinien zawierać pakiet RFQ na wiązkę przewodów?
Zapytanie ofertowe powinno pozwalać wykonawcy określić materiały, operacje montażowe i sposób sprawdzenia gotowego wyrobu bez zgadywania. Opisz zastosowanie wiązki, warunki pracy i zakres odpowiedzialności: kto projektuje, kto kupuje części oraz kto zatwierdza dokumentację. Jeżeli projekt dopiero powstaje, oddziel wycenę opracowania dokumentacji od wyceny wykonania według zatwierdzonych plików.
| Element pakietu | Co podać | Co ma potwierdzić wykonawca |
|---|---|---|
| Rysunek wykonawczy | Numer wyrobu i rewizję, długości z tolerancjami, punkty pomiaru, odgałęzienia, orientację złączy, mocowania i osłony. | Możliwość wykonania geometrii i jednoznaczność wymiarowania. |
| Tabela połączeń | Oznaczenie każdego złącza i komory styku, połączenia między nimi, rozgałęzienia elektryczne, ekrany oraz nieobsadzone komory. | Zgodność interpretacji numeracji z widokiem od strony łączenia lub wejścia przewodów. |
| Lista materiałowa BOM | Producenta, pełny numer katalogowy, ilość na wiązkę i status dopuszczonych zamienników dla każdej części. | Dostępność wskazanych części i jawnie opisane propozycje zamian. |
| Specyfikacja przewodów | Materiał i budowę żyły, przekrój, izolację, średnicę zewnętrzną, kolor, wymagania napięciowe, cieplne i środowiskowe. | Zgodność przewodu ze stykiem, uszczelką i procesem obróbki. |
| Oznakowanie | Treść, materiał, położenie i orientację etykiet, sposób identyfikacji partii oraz wymagania czytelności i trwałości. | Wzór oznaczeń do akceptacji i możliwość powiązania wyrobu z zapisami produkcji. |
| Specyfikacja badań | Sprawdzane cechy, metody, warunki, granice akceptacji, zakres kontroli i wymagane raporty. | Pokrycie wymagań przez dostępne przyrządy i procedury. |
| Zakres zamówienia | Warianty i ilości, etap próbek, sposób pakowania, miejsce dostawy oraz oczekiwane dokumenty. | Oddzielne ujęcie przygotowania, materiałów, próbek, produkcji, badań i transportu. |
Przygotowując zestawienie komponentów BOM, nadaj pozycjom identyfikatory zgodne z rysunkiem. W ofercie poproś o listę wyłączeń i pytań technicznych. Brak uwagi przy danej pozycji nie powinien zastępować wyraźnego potwierdzenia zgodności całego pakietu.

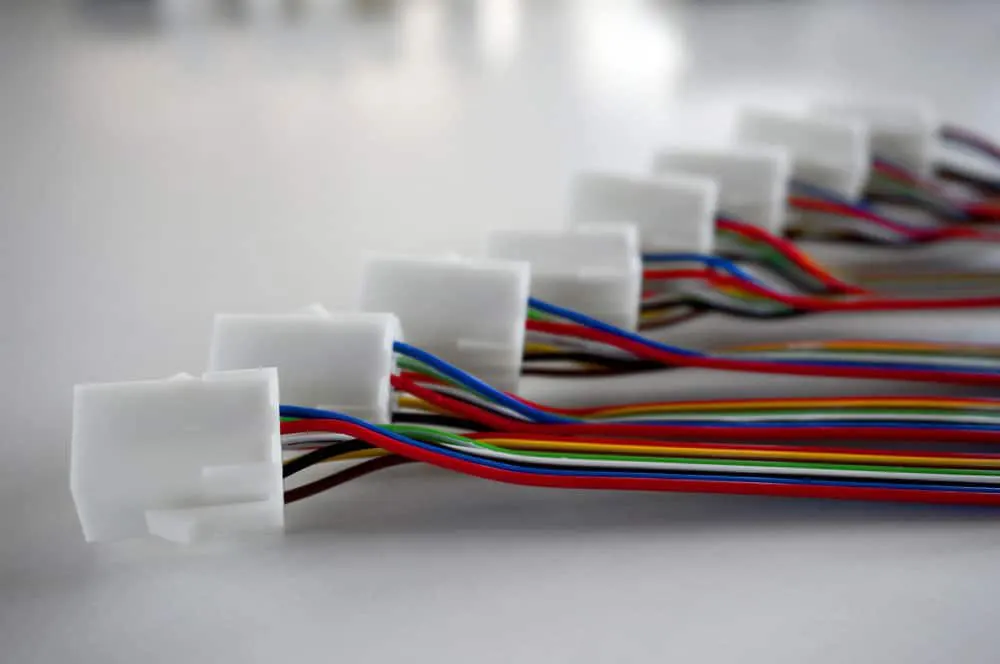

Jak określić złącza, przewody i osłony?

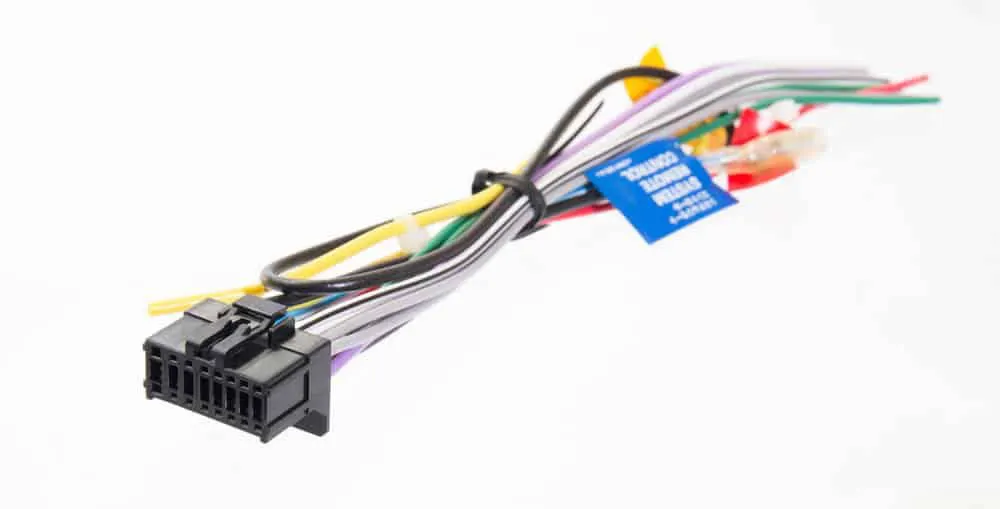

W BOM wpisz pełne numery katalogowe obudowy złącza, styków, uszczelek, zaślepek i dodatkowych blokad. Uwzględnij wariant kodowania mechanicznego oraz wymagane wykończenie styków. Podobny wygląd, liczba komór lub rozstaw nie potwierdzają zamienności. Jeżeli dostawca proponuje zamiennik, zażądaj dokumentacji konkretnej części i zatwierdź zmianę przed zakupem materiałów.
Styk zaciskany musi pasować zarówno do przekroju żyły, jak i średnicy izolacji. Znaczenie mają też konstrukcja przewodnika i narzędzie przewidziane do danego styku. Samo oznaczenie przekroju nie określa dopuszczalnego prądu całej wiązki: trzeba uwzględnić temperaturę, sposób ułożenia, skupienie przewodów oraz ograniczenia złączy.

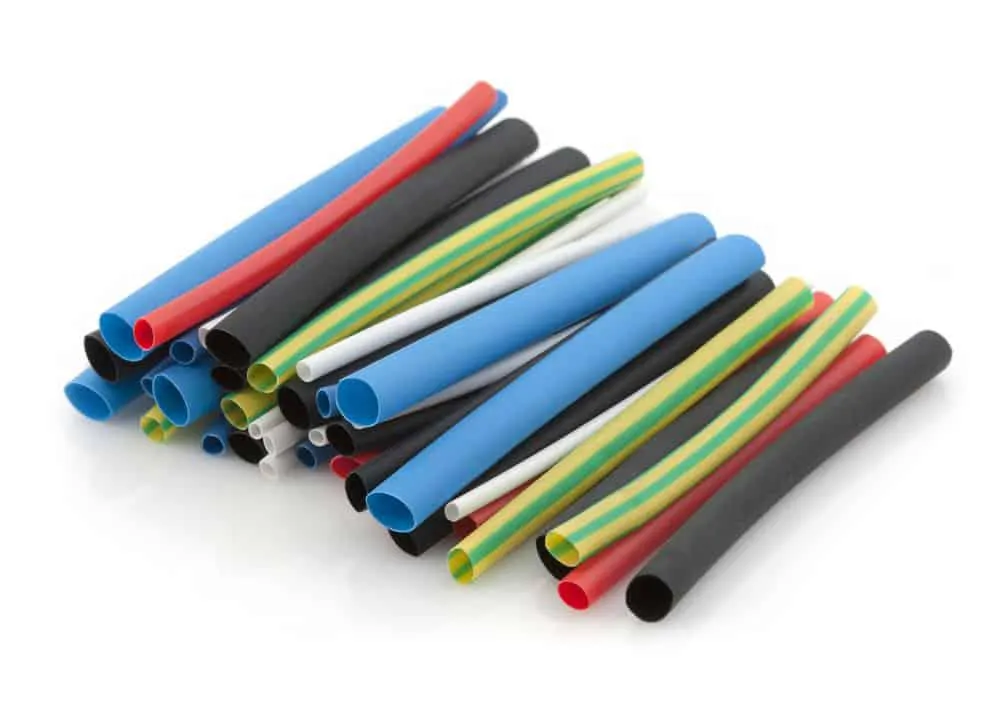

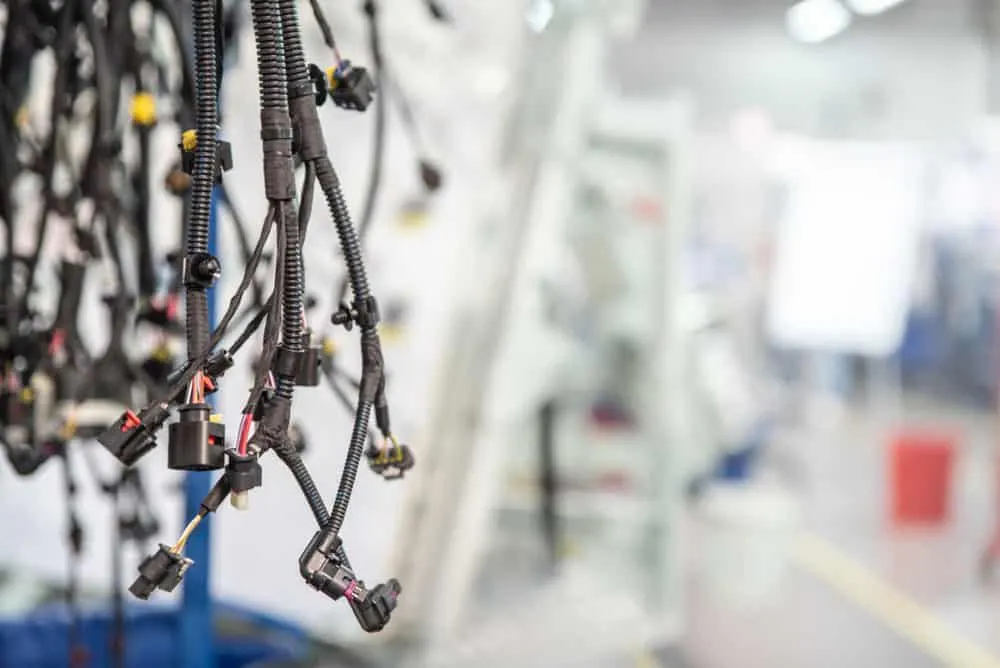

Osłony dobieraj do narażeń: tarcia, ruchu, wilgoci, temperatury i kontaktu z konkretnymi substancjami. Rurka termokurczliwa nie zapewnia automatycznie szczelności połączenia. Określ jej materiał, zakres średnic, długość i położenie, a jeśli wymagane jest uszczelnienie — także konstrukcję połączenia oraz sposób sprawdzenia. W doborze materiału pomaga artykuł o izolacjach przewodów i kabli.
Kolory i etykiety wpisz do dokumentacji zamiast polegać na zwyczajach zakładu. Oznaczenia muszą odpowiadać przeznaczeniu obwodu i wymaganiom urządzenia. Dla etykiet wskaż również miejsce względem złącza oraz kierunek odczytu po zamontowaniu wiązki.
Przykładowy przebieg zamówienia wiązki z Chin
Poniższa tabela przedstawia ilustracyjny przebieg zamówienia. To model organizacji prac do dopasowania do projektu, a nie opis realizacji dla klienta ani deklaracja terminów.
| Etap | Działanie | Warunek przejścia dalej |
|---|---|---|
| Zapytanie i przegląd | Zamawiający przekazuje pakiet RFQ, a wykonawca wskazuje braki, odstępstwa i założenia oferty. | Uzgodniony zakres oraz zamknięta lista pytań wpływających na wykonanie. |
| Przygotowanie próbek | Wykonawca przygotowuje materiały, narzędzia, instrukcję montażu i procedurę badań. | Potwierdzone części i dokumenty w uzgodnionych rewizjach. |
| Ocena próbek | Wykonawca dokumentuje zgodność, a zamawiający sprawdza dopasowanie w urządzeniu. | Udokumentowana decyzja o zatwierdzeniu albo lista poprawek do ponownej oceny. |
| Uruchomienie serii | Strony zatwierdzają pakiet produkcyjny, plan kontroli i identyfikację partii. | Jednoznaczna zgoda na produkcję określonego wariantu i rewizji. |
| Produkcja i kontrola | Wykonawca prowadzi kontrolę wejściową, międzyoperacyjną i końcową oraz oddziela wyroby niezgodne. | Spełnione kryteria odbioru i komplet wymaganych zapisów. |
| Pakowanie i wysyłka | Wykonawca zabezpiecza wiązki, oznacza opakowania i przekazuje dokumenty partii. | Zgodność zawartości, oznaczeń i dokumentów z zamówieniem. |
| Odbiór dostawy | Zamawiający sprawdza stan przesyłki, identyfikację oraz uzgodnione cechy wyrobów. | Przyjęcie partii albo udokumentowane zgłoszenie niezgodności. |
Próbki i kontrola pierwszej sztuki przed produkcją seryjną
Próbka służy sprawdzeniu projektu i sposobu wykonania. Kontrola pierwszej sztuki polega na udokumentowanym porównaniu wyrobu z wymaganiami rysunku, BOM i specyfikacji badań. Ustal, które cechy potwierdza wykonawca, a które wymagają sprawdzenia w docelowym urządzeniu przez zamawiającego.
Sprawdź długości między wskazanymi punktami, położenie rozgałęzień, orientację złączy, dostęp do zatrzasków i możliwość prowadzenia wiązki bez nadmiernego naprężenia. Oceń zgodność części oraz tabeli połączeń. Próbę montażu przeprowadź z właściwymi elementami współpracującymi; zdjęcia nie rozstrzygają, czy wiązka mieści się w obudowie i nie ociera o jej krawędzie.
Założony przykład: rysunek określa długość od wskazanego czoła złącza do punktu rozgałęzienia jako 300 mm z tolerancją ±5 mm. Dolna granica wynosi 300 − 5 = 295 mm, a górna 300 + 5 = 305 mm. To obliczenie granic z przyjętych danych, nie wynik pomiaru. Bez wskazania punktów odniesienia i sposobu ułożenia wiązki nawet poprawnie obliczony zakres nie daje jednoznacznej instrukcji kontroli.
Raport powinien zawierać wymagania, wyniki sprawdzeń, identyfikację próbki i rewizję dokumentacji. Próbki wykonane inną metodą niż planowana produkcja wymagają opisania różnic i oceny ich wpływu. Wzorzec fizyczny pomaga w porównaniu wyglądu, lecz nie zastępuje dokumentacji. Zatwierdzenie próbki powinno wskazywać, czy zezwala na serię, czy wymaga jeszcze usunięcia określonych niezgodności.
Jak kontrolować rewizje rysunku i zmiany materiałowe?
Rysunek, BOM, tabela połączeń, wzór etykiety i procedura testowa muszą tworzyć spójny pakiet. Dokumenty mogą mieć własne numery rewizji, ale wykaz wydania powinien jednoznacznie wskazywać obowiązującą wersję każdego z nich. Nazwa pliku „ostateczny” nie zastępuje numeru rewizji i zatwierdzenia.
- Przed uruchomieniem: uzyskaj potwierdzenie otrzymania pakietu i wycofania nieaktualnych instrukcji ze stanowisk.
- Przy zmianie: opisz powód, zmienione cechy, osobę zatwierdzającą i partię, od której zmiana obowiązuje.
- Dla materiałów w toku: ustal wykorzystanie, przeróbkę lub odseparowanie zapasów i już wykonanych wiązek.
- Dla kontroli: sprawdź wpływ zmiany na przyrządy, program testera, instrukcje i potrzebę ponownej oceny próbek.
- Dla odstępstwa: określ zakres, identyfikację objętych nim wyrobów i czas obowiązywania; nie traktuj go jako stałej zgody na zamianę.
Zmiana styku może wymagać innego narzędzia i ustawień zaciskania. Zmiana średnicy przewodu może wpływać na uszczelnienie lub mocowanie izolacji. Dlatego zgoda na zamiennik powinna obejmować ocenę całego połączenia, a nie tylko porównanie opisów katalogowych.
Kontrola wejściowa, międzyoperacyjna i końcowa
Plan kontroli powinien określać badaną cechę, metodę, kryterium akceptacji, częstotliwość, odpowiedzialność i zapis wyniku. Wskaż wprost, które czynności obejmują każdą sztukę, a które próbki z partii. Sam zapis „kontrola jakości” nie definiuje zakresu odbioru.
Co sprawdzać przy przyjęciu materiałów?
Kontrola wejściowa obejmuje zgodność numerów części, oznaczeń i partii materiałów z BOM, stan opakowań oraz uzgodnione cechy przewodów i złączy. Dokumenty dostawy należy powiązać z materiałem wydawanym do produkcji. Materiały o niepotwierdzonej tożsamości lub niezgodne ze specyfikacją powinny pozostać odseparowane do czasu decyzji.

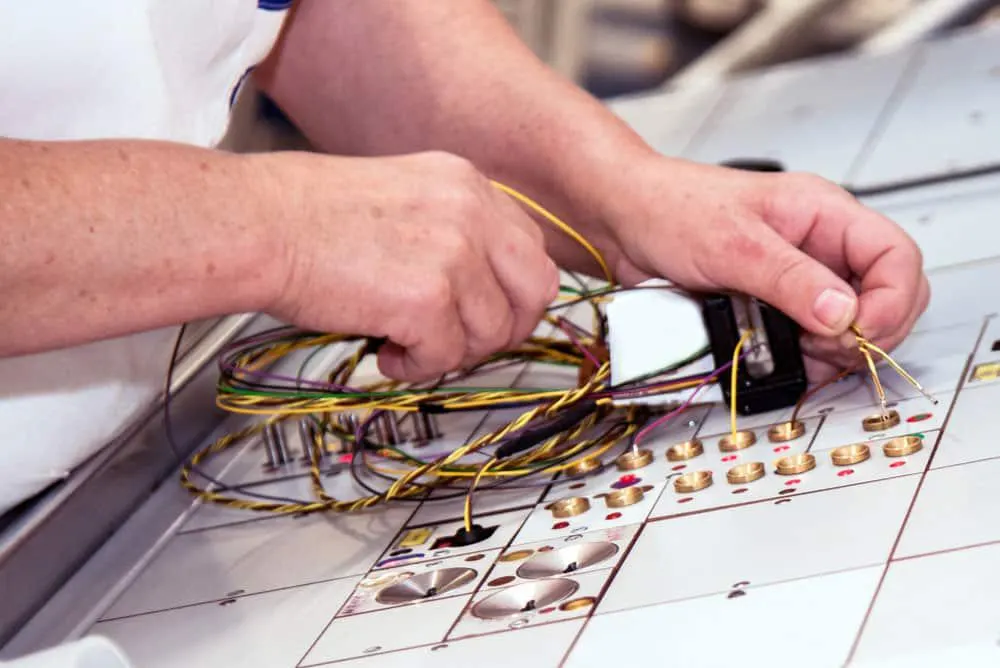

Co kontrolować podczas montażu?

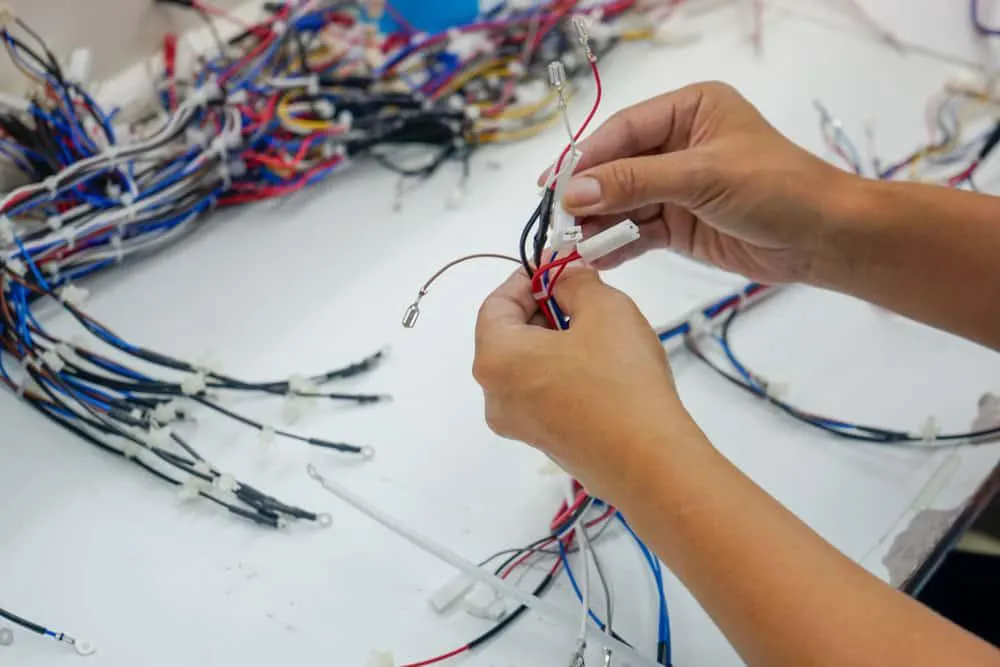

Kontrola międzyoperacyjna powinna objąć cięcie, długość odizolowania, stan żył, jakość zacisku, osadzenie styków i działanie blokad. Parametry zaciskania należy ustalać dla konkretnego zestawu przewodu, styku i narzędzia na podstawie właściwej dokumentacji. Prawidłowy wygląd izolacji nie potwierdza stanu żył ukrytych wewnątrz zacisku.
Próbę wyrywania przewodu ze styku zdefiniuj osobno: wskaż przygotowanie próbki, sposób zamocowania, kierunek i prędkość obciążania, kryterium siły, częstotliwość oraz wymagany zapis. Próba wytrzymałości zacisku i sprawdzenie utrzymania styku w obudowie dotyczą innych połączeń mechanicznych. Próbek z badania niszczącego nie należy włączać do dostawy. Nie ma jednej wartości granicznej właściwej dla wszystkich przekrojów i styków.
Co ma obejmować kontrola końcowa?
Badanie ciągłości powinno odnosić się do zatwierdzonej tabeli połączeń. Uzgodnij dopuszczalną rezystancję toru, warunki pomiaru i uwzględnienie rezystancji przyrządu. Osobno zapisz wykrywanie niepożądanych połączeń, w tym zwarć między torami, które mają być odseparowane. Sam sygnał brzęczyka miernika nie jest pełną specyfikacją odbioru.
Jeżeli konstrukcja wymaga badania rezystancji izolacji lub wytrzymałości elektrycznej, określ napięcie, czas, punkty podłączenia i kryteria zgodnie z wymaganiami wyrobu. Uwzględnij obecność elementów elektronicznych, które mogłyby zostać uszkodzone podczas badania. Przegląd zagadnień zawiera artykuł o testowaniu przewodów; parametry odbioru trzeba jednak ustalić dla konkretnej wiązki.
Odbiór końcowy obejmuje również geometrię, kompletność osłon, etykiety, czystość i stan złączy. Raport powiąż z partią lub konkretną sztuką oraz wersją programu testowego. Ustal sposób odseparowania niezgodnych wyrobów, dopuszczania poprawek i ponownej kontroli. Poprawna ciągłość nie dowodzi odporności mechanicznej ani trwałości w warunkach pracy.
Pakowanie, dokumenty i warunki dostawy
Opakowanie powinno chronić złącza przed uderzeniem i zabrudzeniem, a przewody przed załamaniem, splątaniem i naprężeniem przy wyjściu ze złącza. Uzgodnij sposób zwijania, podparcie cięższych elementów, rozdzielenie wariantów i zabezpieczenie odsłoniętych styków. Zabezpieczenia przed wilgocią lub wyładowaniami elektrostatycznymi dobieraj do materiałów i elementów wchodzących w skład wyrobu.
Na opakowaniu wskaż numer wyrobu, rewizję, partię i ilość. Ustal, czy dokumenty kontroli mają być dołączone do przesyłki, przekazane elektronicznie, czy dostarczone obiema drogami. Oznaczenia na wyrobie, opakowaniu, liście pakowej i raporcie muszą pozwalać zidentyfikować tę samą dostawę.
W zamówieniu zapisz dokładne miejsce dostawy, odpowiedzialność za organizację transportu, ubezpieczenie, formalności oraz podział kosztów i ryzyka. Jeżeli strony stosują regułę handlową, podaj jej oznaczenie, uzgodnione wydanie i nazwane miejsce. Oddziel planowaną gotowość towaru od daty wysyłki i oczekiwanego doręczenia. Terminy powinny wynikać z potwierdzonej dostępności materiałów i akceptacji próbek, a nie z ogólnej deklaracji.
Uzgodnij też zasady odbioru po dostawie: zakres sprawdzeń, sposób dokumentowania uszkodzeń i niezgodności, osobę kontaktową oraz sposób rozstrzygania reklamacji. Kontrola przed wysyłką nie wyklucza uszkodzenia w transporcie ani pomylenia zawartości opakowań.
Najczęstsze błędy przy zamawianiu wiązek przewodów
- Wycena na podstawie zdjęcia. Brakuje numerów części, tolerancji i połączeń; zdjęcie traktuj jako uzupełnienie rysunku.
- Podanie tylko nazwy rodziny złącza. Dopisz konkretne obudowy, styki, uszczelki i blokady.
- Niejasny widok złącza. Wskaż stronę obserwacji, aby uniknąć lustrzanego odczytania numeracji.
- Zgoda na próbkę bez raportu. Zapisz, co sprawdzono i względem jakiej rewizji.
- Zmiana materiału przez nieformalną wiadomość. Włącz zatwierdzoną decyzję do kontrolowanej dokumentacji.
- Uznanie ciągłości za pełne potwierdzenie jakości. Oddziel wymagania elektryczne, mechaniczne i wymiarowe.
- Brak zasad postępowania z niezgodnościami. Ustal odseparowanie wyrobów, akceptację poprawek i ponowne badania.
- Pakowanie pozostawione bez uzgodnień. Opisz ochronę złączy i identyfikację wariantów przed wysyłką.
Pytania przed zamówieniem wiązek z Chin
Czy można zamówić wiązkę na podstawie samego wzorca?
Wzorzec może pomóc opracować dokumentację, ale nie określa wszystkich materiałów, tolerancji i wymagań badań. Przed serią trzeba zatwierdzić rysunek, BOM, tabelę połączeń i kryteria odbioru. Ustal także, kto odpowiada za odtworzenie i sprawdzenie projektu.
Czy dostawca może użyć złącza o takim samym wyglądzie?
Wygląd nie wystarcza do zatwierdzenia zamiany. Trzeba sprawdzić numer części, zgodność mechaniczną i elektryczną, zakres przewodów, sposób zaciskania oraz element współpracujący. Zamiennik powinien uzyskać udokumentowaną akceptację przed zastosowaniem.
Czy każda wiązka powinna przejść próbę wyrywania?
Niszczącą próbę wytrzymałości zacisku wykonuje się na próbkach według uzgodnionego planu. Należy określić częstotliwość i sytuacje wymagające ponownego sprawdzenia, na przykład zmianę ustawienia narzędzia. Nie należy utożsamiać tej próby ze sprawdzaniem osadzenia styku w obudowie.
Czy zatwierdzenie próbki wystarcza do odbioru kolejnych partii?
Nie. Próbka potwierdza ocenione cechy konkretnego wykonania. Kolejne partie wymagają uzgodnionej kontroli, identyfikacji materiałów i zgodności z obowiązującą rewizją. Zmiana części lub procesu może wymagać ponownego zatwierdzenia.
Co zrobić, gdy rysunek i BOM wskazują różne części?
Wstrzymaj zakup lub wykonanie spornej pozycji i uzyskaj decyzję osoby odpowiedzialnej za projekt. Popraw pakiet, nadaj właściwe rewizje i potwierdź ich wdrożenie. Wykonawca nie powinien sam wybierać wygodniejszego zapisu.
Jak porównać oferty, jeśli jedna nie obejmuje testów?
Poproś o wycenę tego samego zakresu materiałów, badań, raportów, pakowania i dostawy. Oddziel koszty przygotowania od kosztów partii. Dopiero zgodność zakresu pozwala ocenić różnice między ofertami bez pomijania prac potrzebnych do odbioru.
