CR1632 to litowa bateria pastylkowa 3 V, stosowana w małych urządzeniach elektronicznych: pilotach i kluczykach samochodowych, zegarkach, czujnikach, zabawkach, termometrach czy wybranych urządzeniach medycznych. Jest cienka, lekka i ma niski prąd samorozładowania, dlatego dobrze sprawdza się w układach o małym, okresowym poborze energii.
Poniżej znajdziesz najważniejsze parametry CR1632, zasady doboru zamienników, sposób szacowania czasu pracy oraz praktyczne uwagi projektowe.
CR1632 — specyfikacja
CR1632 nie jest akumulatorem, lecz pierwotną, nieładowalną baterią litową. Oznaczenie rozmiaru jest praktyczne: „16” oznacza średnicę około 16 mm, a „32” wysokość około 3,2 mm.
Typ chemiczny: litowo-manganowy, najczęściej Li/MnO2.
Napięcie nominalne: 3 V.
Pojemność znamionowa: zwykle 120-140 mAh, zależnie od producenta i warunków pomiaru.
Typowa masa: około 1,8-1,9 g.
Wymiary: średnica 16,0 mm, wysokość 3,2 mm.
Typowy prąd ciągły w testach katalogowych: około 0,1-0,2 mA; przykładowo dla obciążenia 15 kOhm prąd wynosi około 0,19 mA.
Prąd impulsowy może być wyższy, ale zawsze należy sprawdzić kartę katalogową konkretnego producenta.
Zakres temperatur pracy: często od -30°C do +60°C, a w wybranych wersjach nawet szerzej.
Samorozładowanie jest niskie, dlatego okres przechowywania może sięgać kilku lub kilkunastu lat przy właściwych warunkach magazynowania.
Współczesne baterie CR1632 renomowanych producentów są zwykle oznaczane jako bezrtęciowe.
Zamienniki CR1632
Najczęściej spotykane odpowiedniki CR1632 to DL1632 oraz ECR1632. Są to oznaczenia różnych producentów dla baterii o tym samym rozmiarze, napięciu nominalnym i przeznaczeniu. Przed zamianą sprawdź też pojemność, dopuszczalny prąd impulsowy oraz zakres temperatur, bo te parametry mogą się różnić między seriami.
Polaryzacja baterii CR1632
| Styk | Biegun | Jak rozpoznać |
|---|---|---|
| 1 | Dodatni | Górna strona baterii z oznaczeniem modelu, marką i znakiem „+”. |
| 2 | Ujemny | Dolna, płaska strona baterii, zwykle bez oznaczeń. |
Jak obliczyć czas pracy CR1632
Czas pracy baterii zależy od pojemności, poboru prądu, temperatury, charakteru obciążenia i progu napięcia urządzenia. W uproszczeniu dzieli się pojemność w mAh przez średni pobór prądu w mA. Jeśli bateria ma 130 mAh, a układ pobiera średnio 1 mA, teoretyczny czas pracy wyniesie około 130 godzin. Przy 0,1 mA będzie to około 1300 godzin.
W praktyce urządzenia z CR1632 rzadko pobierają stały, duży prąd. Wiele z nich pracuje w uśpieniu, a energię zużywa podczas krótkich transmisji, pomiarów lub naciśnięcia przycisku. Dla obciążenia 15 kOhm katalogowy prąd wynosi około 0,19 mA, więc przy pojemności 130 mAh otrzymujemy około 684 godzin testu ciągłego.
Ten wynik jest tylko szacunkiem. Przy niskiej temperaturze, częstych impulsach prądowych lub wysokim oporze wewnętrznym realny czas pracy będzie krótszy. W projekcie produkcyjnym warto zmierzyć pobór w trybie aktywnym i uśpienia, a potem policzyć średni pobór dla rzeczywistego cyklu pracy.

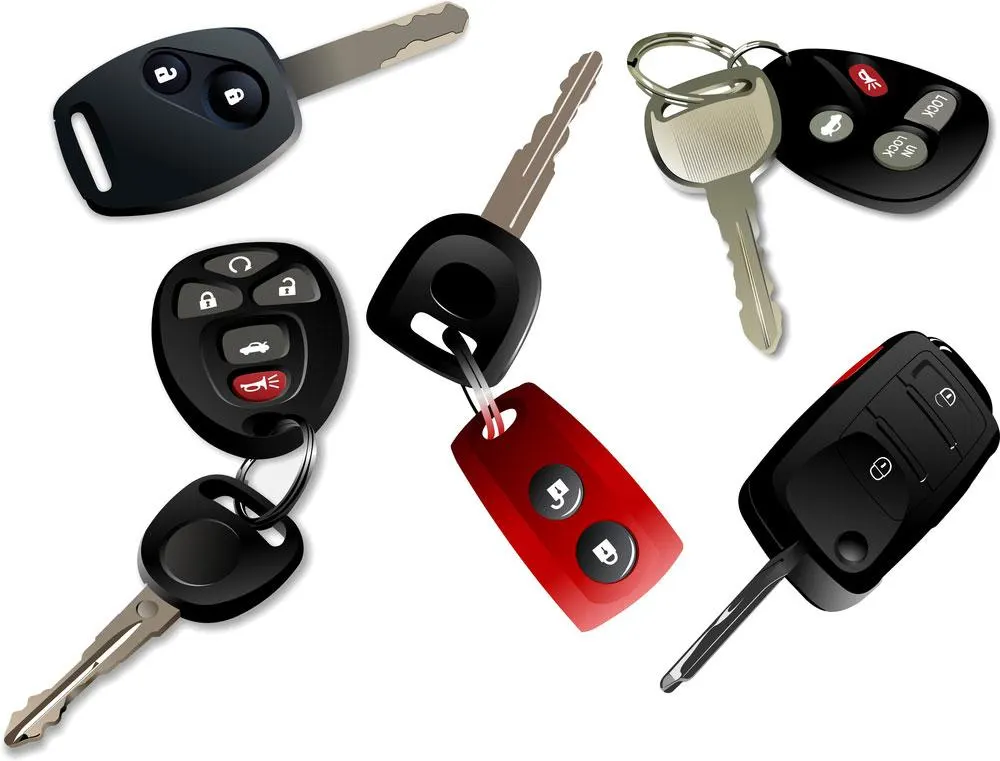

Kluczyki samochodowe należą do typowych urządzeń zasilanych bateriami pastylkowymi, w tym CR1632.
Znaczenie oporu wewnętrznego
Oprócz pojemności ważny jest opór wewnętrzny baterii. Każde ogniwo ma rezystancję własną, która powoduje spadek napięcia pod obciążeniem. W nowej baterii jest ona zwykle niższa, ale rośnie wraz z rozładowaniem, starzeniem i spadkiem temperatury.
Im większy prąd impulsowy pobiera układ, tym bardziej widoczny jest ten efekt. Urządzenie może przestać działać mimo niepełnego rozładowania baterii, bo napięcie chwilowo spada poniżej dopuszczalnego progu. Dlatego przy modułach radiowych, pilotach i czujnikach warto stosować kondensator buforujący oraz sprawdzić wymagania prądowe w karcie katalogowej baterii.
Baterie pastylkowe występują w wielu rozmiarach o podobnym wyglądzie, ale różnych wymiarach i parametrach.
Zastosowania
CR1632 stosuje się tam, gdzie potrzebne jest płaskie, lekkie źródło zasilania o napięciu 3 V i niewielkim poborze prądu. Typowe zastosowania obejmują:
Zabawki elektroniczne.
Monitory tętna i niewielkie urządzenia medyczne.
Przenośne urządzenia elektroniczne i czujniki.
Zegarki cyfrowe oraz małe zegary.
Piloty, breloki i kluczyki samochodowe.
Budowa i oznaczenia CR1632
CR1632 ma metalową obudowę w kształcie monety. Strona z oznaczeniem modelu, logo producenta i znakiem „+” jest biegunem dodatnim. Druga strona jest biegunem ujemnym. W uchwycie baterii należy zachować właściwą polaryzację; odwrotne włożenie może uniemożliwić uruchomienie urządzenia lub uszkodzić elektronikę.

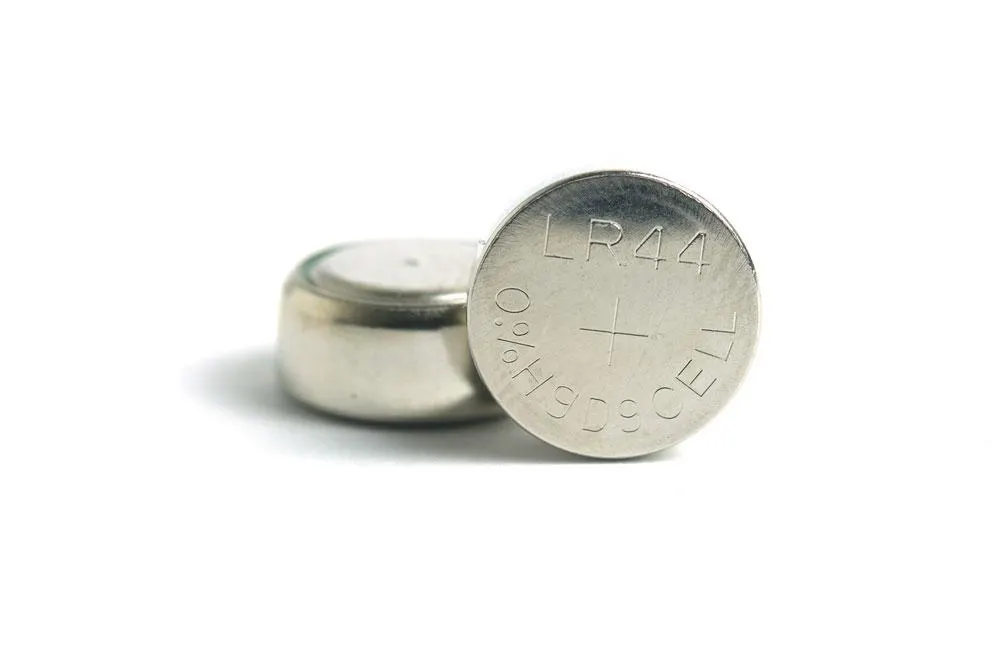

Zbliżenie na baterię pastylkową ułatwia rozpoznanie oznaczeń i bieguna dodatniego.
Często zadawane pytania dotyczące CR1632
Czy CR1632 i CR2032 są takie same?
Nie. Obie baterie mają napięcie nominalne 3 V, ale różnią się wymiarami. CR1632 ma średnicę 16 mm i wysokość 3,2 mm, a CR2032 ma średnicę 20 mm i wysokość 3,2 mm. CR2032 ma zwykle większą pojemność, lecz nie pasuje do większości koszyków CR1632.
Jakiego typu baterią jest CR1632?
CR1632 to nieładowalna bateria litowa, najczęściej o chemii Li/MnO2. Jej bezpośrednimi odpowiednikami handlowymi są między innymi DL1632 i ECR1632. Oznaczeń takich jak CR1616, CR1620, CR2016 czy CR2032 nie należy traktować jako zamienników, ponieważ opisują inne wymiary.
Czy CR2016 może zastąpić CR1632?
Zwykle nie. CR2016 ma średnicę 20 mm i wysokość 1,6 mm, więc jest szersza i cieńsza niż CR1632. Mimo napięcia 3 V nie będzie prawidłowo pasować mechanicznie do standardowego uchwytu CR1632.
Czy DL1632 jest taka sama jak CR1632?
W praktyce tak. DL1632 to oznaczenie producenta dla baterii zgodnej rozmiarem i napięciem z CR1632. Przy zastosowaniach krytycznych nadal warto porównać kartę katalogową: pojemność, prąd impulsowy, temperaturę pracy i termin przydatności.
Czy CR1632 jest taka sama jak CR1616?
Nie. Obie baterie mają średnicę 16 mm, ale CR1616 ma wysokość 1,6 mm, a CR1632 wysokość 3,2 mm. Różnica grubości wpływa na docisk styków i pojemność, dlatego nie należy ich zamieniać bez sprawdzenia konstrukcji urządzenia.
Podsumowanie
CR1632 to popularna bateria pastylkowa 3 V do urządzeń o niewielkim poborze prądu. Przy doborze zamiennika najważniejsze są wymiary 16,0 x 3,2 mm, polaryzacja, pojemność, dopuszczalny prąd impulsowy i zakres temperatur. Podobny wygląd nie wystarcza: CR1616, CR2016 i CR2032 mają inne wymiary.
