Zakłócenia radiowe FM i projektowanie układów RF
Częstotliwość radiowa to zakres fal elektromagnetycznych używany w łączności, pomiarach i elektronice bezprzewodowej. Pasmo FM w Europie obejmuje zwykle 87,5-108 MHz, ale projektowanie układów RF wymaga także dopasowania impedancji, ekranowania, stabilności generatora i zgodności z przepisami dotyczącymi widma.
Celowe zakłócanie odbioru polega na wprowadzeniu do toru odbiorczego sygnału silniejszego od użytecznej transmisji albo szumu w tym samym paśmie. W praktyce takie urządzenia mogą blokować nie tylko zamierzony odbiornik, lecz także legalne systemy łączności znajdujące się w pobliżu.
Dlatego profesjonalne testy wykonuje się w komorze ekranowanej, z tłumikami, obciążeniem sztucznym i aparaturą pomiarową. Jakość płytki PCB ma tu ogromne znaczenie: przy częstotliwościach radiowych ścieżki, przelotki i pola masy stają się elementami obwodu.
W tym artykule porządkujemy temat od strony technicznej i produkcyjnej: czym jest zakłócanie FM, które parametry obwodu RF są istotne i jakie błędy najczęściej pojawiają się w prostych projektach.
Przejdźmy po kolei przez najważniejsze zagadnienia.
Co to jest zakłócacz radiowy FM?

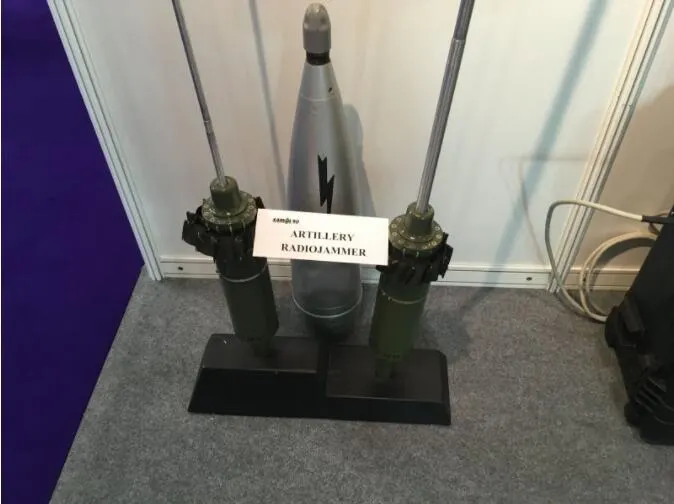

Wojskowe urządzenia radiowe
Zakłócacz radiowy FM to nadajnik, który wprowadza energię elektromagnetyczną do pasma odbieranego przez radio i przez to obniża stosunek sygnału do szumu. Jeżeli poziom zakłócenia na wejściu odbiornika jest wystarczająco wysoki, odbiór staje się zniekształcony albo całkowicie zanika.
To nie jest jednak urządzenie do swobodnego użycia w biurze, restauracji czy bibliotece. Emisja zakłócająca może naruszać legalne usługi radiowe i w wielu jurysdykcjach jest zabroniona poza uprawnionymi zastosowaniami. Testy inżynierskie prowadzi się w środowisku ekranowanym.
Częstotliwość radiowa: jak projektuje się układ testowy FM?
Przed projektowaniem układu RF trzeba zdefiniować pasmo pracy, maksymalną moc, sposób pomiaru i środowisko testowe. Nie wystarczy „dodać generator szumu”: przy częstotliwościach FM o wyniku decydują pojemności montażowe, długość ścieżek, masa i dopasowanie obciążenia.
Typowy obwód demonstracyjny korzysta z obwodu LC, w którym cewka L i kondensator C wyznaczają częstotliwość rezonansową. Element opisany jako 22 pF nie jest prostownikiem, lecz kondensatorem lub trymerem pojemnościowym; służy do strojenia obwodu w wąskim zakresie.

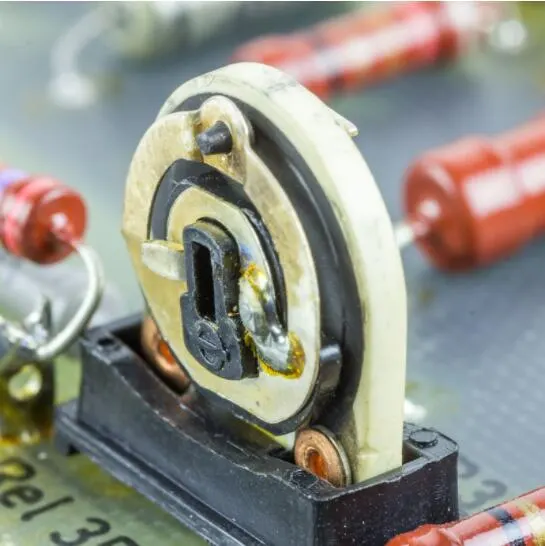

Trymer pojemnościowy 22 pF
Zakres przestrajania nie wynika z samej wartości 22 pF. Wyznacza go cały obwód rezonansowy, czyli pojemność, indukcyjność, montaż, ekranowanie i pojemności pasożytnicze płytki.
Praca w okolicach setek megaherców wymaga krótkich połączeń, ciągłej płaszczyzny masy, kontrolowanej impedancji, filtrów harmonicznych i pomiaru analizatorem widma. Zmiana jednego elementu bez przeliczenia toru zwykle kończy się niestabilnością albo emisją poza pasmem.
Dlaczego specyfikacja sprzętu musi być precyzyjna?
W RF nie projektuje się „na oko”. Wartości indukcyjności i pojemności przesuwają rezonans, ale równie ważne są tolerancje elementów, dobroć cewki, impedancja źródła i rozmieszczenie elementów na PCB. Prototyp należy stroić w ekranowanym stanowisku pomiarowym.
Do legalnej analizy laboratoryjnej takiego zjawiska potrzebne są przede wszystkim:
Stabilny mechanicznie nośnik albo dobrze zaprojektowana płytka PCB z ciągłą masą.
Radiator dobrany do strat mocy elementów aktywnych.
Kleje, dystanse lub mocowania odporne na temperaturę pracy.
Źródło zasilania z ograniczeniem prądowym i odpowiednim filtrowaniem.
Przyrządy pomiarowe: analizator widma, sonda bliskiego pola, tłumiki i obciążenie 50 omów.
Przykładowy układ elektryczny toru RF
Etapy pracy nad układem RF
Częstotliwość radiowa: pierwszy krok
Najpierw określa się architekturę toru: generator, bufor, stopień wzmacniający, filtr wyjściowy oraz interfejs pomiarowy. W układach z elementami indukcyjnymi trzeba przewidzieć ochronę tranzystorów przed przepięciami, na przykład przez szybkie diody lub snubbery.
Projekt termiczny jest równie ważny jak schemat. Mały radiator może wystarczyć do krótkich pomiarów, ale przy pracy ciągłej tranzystory szybko przekraczają dopuszczalną temperaturę złącza. Na PCB warto przewidzieć pola miedzi, przelotki termiczne i punkty testowe.
Częstotliwość radiowa: drugi krok
Drugi krok to wykonanie części rezonansowej i mechaniczne ustabilizowanie cewek. W prototypach stosuje się karkas lub inny nośnik, który nie zmienia położenia zwojów podczas strojenia. Klej i izolacja muszą być dobrane tak, aby nie pogarszały parametrów dielektrycznych ani nie miękły od temperatury.
Położenie uzwojeń, sprzężenie zwrotne i rdzeń ferrytowy wpływają na indukcyjność, dobroć oraz stabilność częstotliwości. Rdzeń powinien być zamocowany pewnie, ponieważ mikrodrgania mogą modulować sygnał.

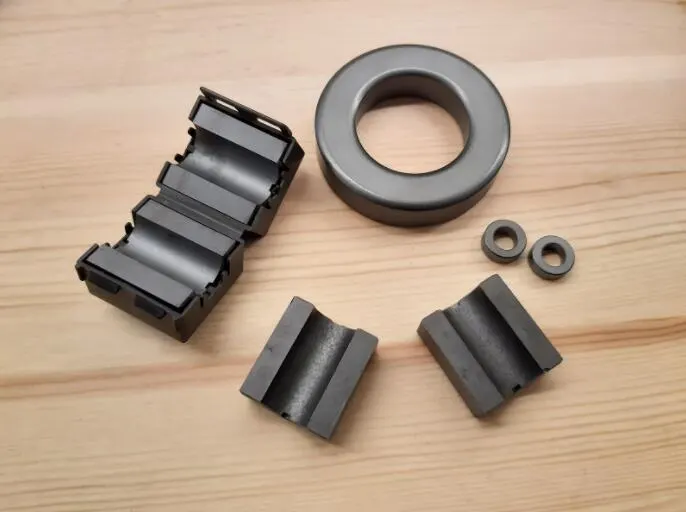

Różne rodzaje rdzeni ferrytowych
Średnica drutu, liczba zwojów i odległość między nimi powinny wynikać z obliczeń oraz pomiaru, a nie z przypadkowej geometrii. Zbyt cienki przewodnik zwiększa straty, zbyt duża pojemność między zwojami obniża stabilność, a słaba izolacja może prowadzić do przebić przy wyższych napięciach.
Układy iskrowe wytwarzają bardzo szerokopasmowy impuls, ozon i zakłócenia trudne do kontrolowania. Nie są właściwą metodą dla współczesnego projektu RF, szczególnie gdy celem jest przewidywalny sygnał w paśmie FM. W praktyce laboratoryjnej stosuje się kontrolowane generatory, tłumiki i obciążenia pomiarowe.
Jeżeli w projekcie występują wyższe napięcia, izolacja i odstępy muszą spełniać wymagania bezpieczeństwa. Parafina nie jest dobrym materiałem w pobliżu elementów nagrzewających się; stabilniejsze są dobrane żywice, lakiery elektroizolacyjne lub gotowe karkasy.
Trzeci krok
Trzeci krok to wyjście RF. W legalnym teście laboratoryjnym sygnał powinien trafiać do obciążenia 50 omów, tłumika lub komory ekranowanej, a nie do anteny promieniującej w otoczenie. Przy częstotliwościach FM nawet przewód może zachowywać się jak element antenowy.
Opis zasięgu bez podania mocy, częstotliwości, anteny i warunków propagacji jest technicznie bezwartościowy. Ten sam układ może zachowywać się inaczej na stole, w obudowie metalowej i obok przewodów zasilających. Wynik ocenia się pomiarami widma, a nie deklaracją liczby metrów.
Częstotliwość radiowa: na co uważać?
Iskra i wyładowania wysokiego napięcia wytwarzają ozon oraz szerokopasmowe zakłócenia.
Silne pola RF mogą zakłócić lub uszkodzić pobliską elektronikę, zwłaszcza wejścia pomiarowe, odbiorniki i układy bez odpowiedniego zabezpieczenia ESD/EMC.
Zasilacz decyduje o dostępnej energii, dlatego próby z większą mocą bez ograniczeń prądowych, chłodzenia i procedur bezpieczeństwa są niebezpieczne dla operatora oraz sprzętu.
Częstotliwość radiowa: jak osiągnąć stabilny rezonans?
Sprawność układu RF rośnie, gdy obwód pracuje blisko zaprojektowanego rezonansu i jest poprawnie dopasowany do obciążenia. W praktyce oznacza to kontrolę wartości L i C, krótkie połączenia, dobrą masę, stabilne zasilanie, ekranowanie oraz filtrację harmonicznych. Sam pomiar napięcia stałego nie wystarcza.

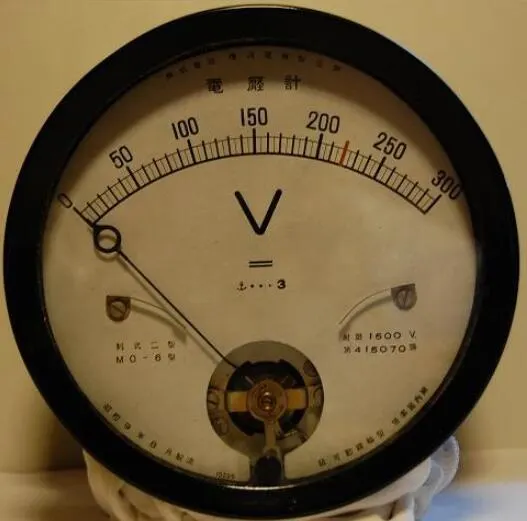

Pomiar napięcia prądu stałego
Zastosowanie kontrolowanych testów RF
Celowe zakłócanie sygnałów radiowych jest obszarem regulowanym, dlatego w praktyce inżynierskiej mówi się raczej o kontrolowanych testach odporności i emisji RF. Takie pomiary mogą być potrzebne w następujących obszarach:
Uprawnione systemy obronne i bezpieczeństwa, prowadzone przez właściwe instytucje.
Badania kompatybilności elektromagnetycznej urządzeń elektronicznych.
Laboratoria edukacyjne i rozwojowe pracujące w komorach ekranowanych.
Infrastruktura radiowa, w której analizuje się odporność odbiorników na sygnały sąsiednie i interferencje.
Podsumowanie
Układy pracujące w paśmie RF są interesujące, ale wymagają precyzji znacznie większej niż typowa elektronika niskoczęstotliwościowa. Stabilność rezonansu, prowadzenie masy, filtracja zasilania, ekranowanie i pomiary emisji decydują o tym, czy projekt zachowuje się przewidywalnie.
Trzeba też pamiętać, że używanie urządzeń zakłócających poza uprawnionym środowiskiem testowym może być nielegalne i niebezpieczne. Jeżeli celem jest ochrona prywatności albo ograniczenie emisji, właściwą drogą są ekranowanie, kontrola dostępu, filtry, poprawny projekt EMC i testy zgodności, a nie niekontrolowana emisja zakłócająca.
