Domowe zestawy zasilania proste" zrób to sam"-Kiedy bateria jest wyczerpana lub nie ma prądu do szybkiego ładowania Wszystko czego potrzebujesz to bank energetyczny lub domowy bank energetyczny
Dzięki magazynie zasilania można uruchomić urządzenie elektryczne przez długi czas bez konieczności korzystania z zasilania
Niektóre problemy dotyczą banków elektrycznych, jak działa Jak można być bankiem zasilania Jak zbudować obwód biblioteki zasilania
Więc jeśli macie te problemy, to jesteście w odpowiednim miejscu
Pokażemy wam wszystko, co musicie wiedzieć o bankach elektrycznych, jak działają banki elektryczne i jak tworzyć banki elektryczne
Jesteś gotowy, Pułkowniku Więc zacznijmy
Co to znaczy" bank elektryczny"
Dwa zestawy zasilania z różnymi portami USB
Krótko mówiąc, bank napędowy jest bankiem akumulatorów Ludzie mają tylko jeden cel: ładowanie elektrycznych urządzeń elektrycznych w podróży Zespoły zasilania mają wielkość i wielkość Niektóre akumulatory mają dużą pojemność, a inne są małe, aby umieścić je w rękach lub kieszeniach
Istnieją różne typy banków elektrycznych, które można wybrać Ponadto wielkość i pojemność baterii są dwoma głównymi cechami rozróżniającymi zestaw zasilania Jednak kiedy dostaniesz zestaw zasilania, jest coś jeszcze do zobaczenia
Należy pamiętać, że poniżej znajduje się główny typ zespołu zasilania USB
Typ zestawu zasilania USB
1. Domowe zestawy zasilania proste" zrób to sam"-Kategoria: Słoneczne srebro
Te typy banków elektrycznych korzystają z napędów słonecznych To możliwe, ponieważ baterie fotowoltaiczne zamieniają światło słoneczne w energię

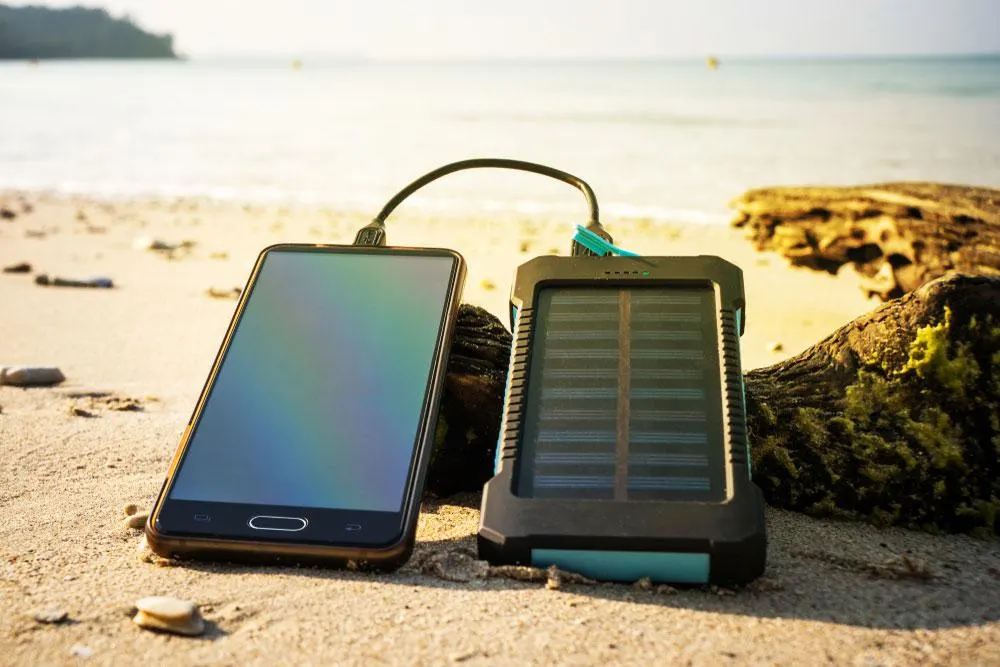

Kategoria: Słoneczne srebrne banki
Jeśli jednak słońce jest zbyt wolne, można je naładować za pomocą przenośnej ładowarki (USB)
2. Domowe zestawy zasilania proste" zrób to sam"-Zespół zasilania bezprzewodowego
Zespół zasilania bezprzewodowego jest jednym z najnowszych osiągnięć w dziedzinie technologii zasilania Te zestawy zasilania umożliwiają bezprzewodowe ładowanie urządzeń

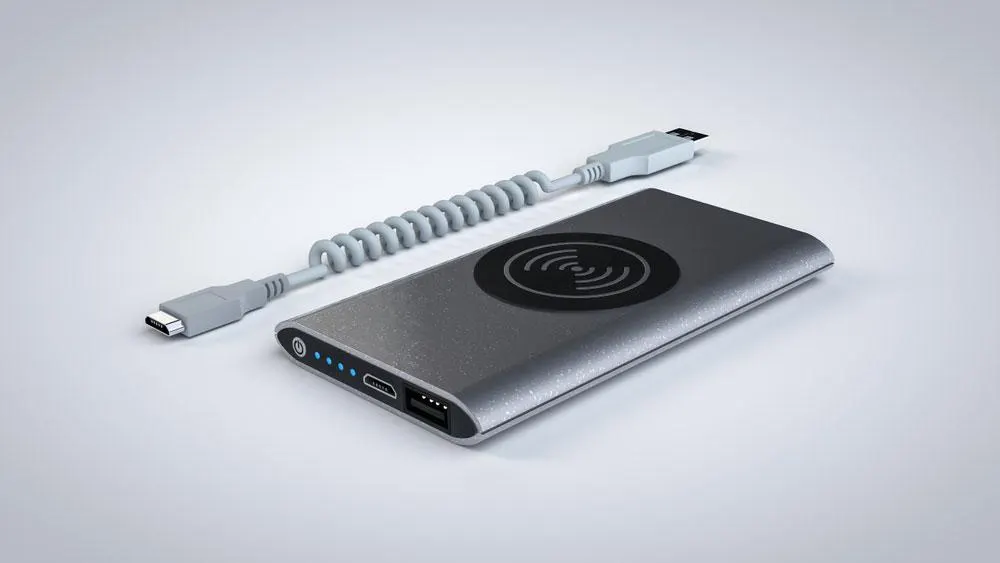

Zespół zasilania bezprzewodowego ładowania
Krótko mówiąc, połączenie z bezprzewodową biblioteką zasilania nie wymaga kabli USB Urządzenie musi jednak być zgodne z ładowaniem bezprzewodowym Inaczej się nie uda
3. Standardowy zestaw zasilania
Są to najczęściej używane na rynku banki elektryczne można kupić w Internecie lub w każdym lokalnym sklepie
Standardowy zestaw zasilania
można ładować za pomocą zwykłej ładowarki USB Kiedy jesteś naładowany, możesz naładować inne urządzenia zasilane bateriami, nawet baterie do laptopów
Domowe zestawy zasilania proste" zrób to sam"-Jak możliwość ładowania i prądu w zestawie zasilania
Prąd i pojemność ładowania w zestawie zasilania są zwykle różne Poprzednia generacja zasilaczy miała niewielką pojemność, tylko tysiąc amperów Z drugiej strony, najnowszy sprzęt jest wyposażony w 25000mAh lub więcej
Ponadto większość najnowszych zestawów zasilaczy zapewnia prąd 2,5 A, co umożliwia szybkie ładowanie ładowarki
Ładowy akumulator w zestawie zasilania
Wszystkie zestawy zasilania mają coś wspólnego: akumulatory ładowalne Te akumulatory obracają się wokół technologii litowej Obecnie banki elektryczne korzystają z baterii litowo-jonowych i litowo-polimerowych
Baterie litowo-jonowe mogą przechowywać duże ilości ładunków w określonej objętości Ponadto koszty produkcji są niższe i trwają dłużej

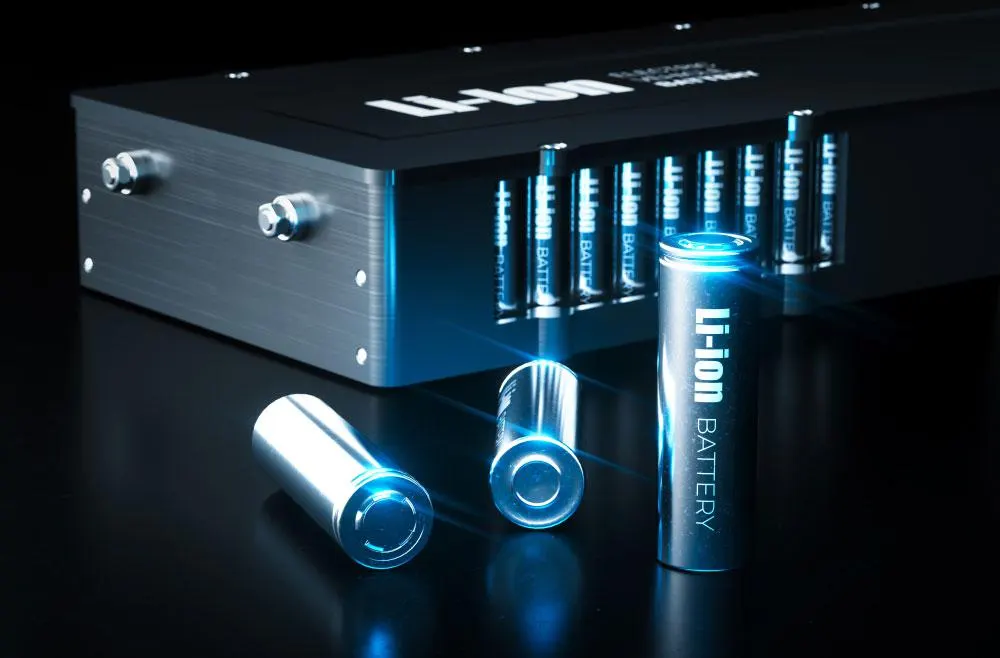

Nowoczesne akumulatory litowo-jonowe
Z drugiej strony, baterie litowo-polimerowe nie mają długiej żywotności. Również produkcja tych baterii jest droższa.
Niezależnie od rodzaju baterii, power banki działają dobrze. Musisz jednak znaleźć idealną równowagę między wydajnością a kosztami.
Domowe zestawy zasilania proste" zrób to sam"-Jak działa powerbank?
Jak wspomnieliśmy wcześniej, istnieją różne rodzaje banków energii. Jednym z nich jest bank energii Ni-Cd. Ten obwód awaryjny ładowarka pakiet wykorzystuje akumulatory 1,2v Ni-Cd ogniw do dania się 4,8v-układając cztery z tych ogniw.

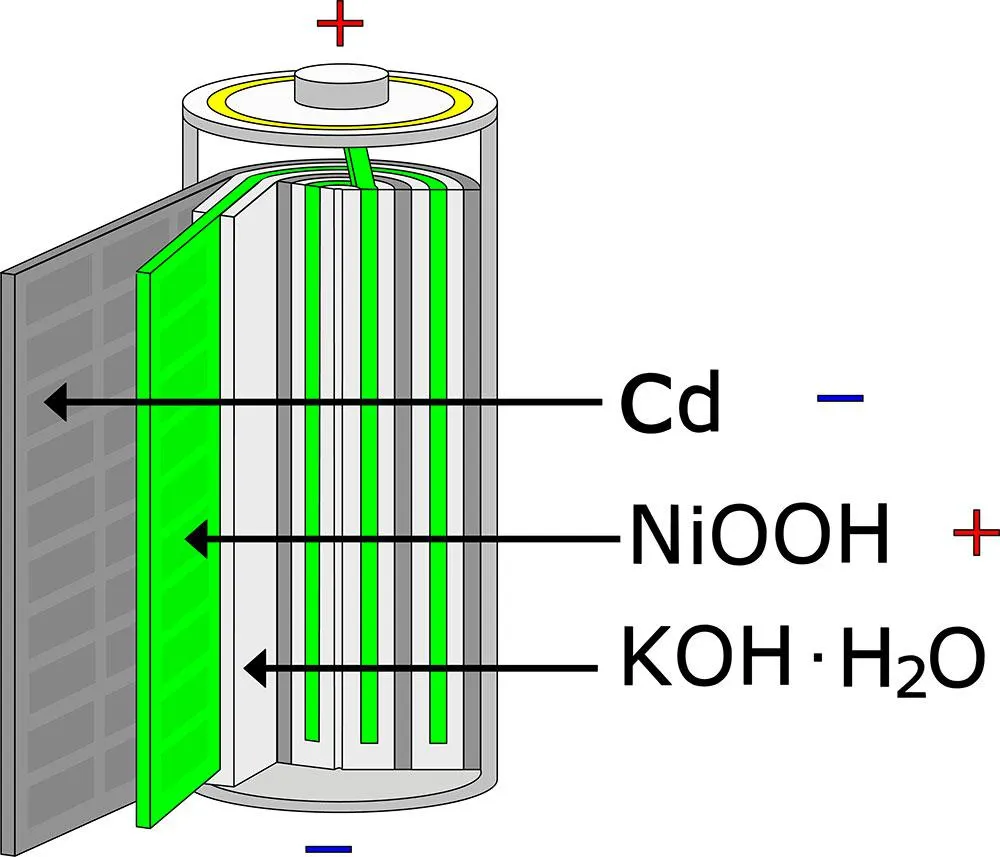

Struktura baterii Ni-Cd
Plus, to sprawia, że ten obwód pakiet ładowarki optymalne ładowanie wszystkich rodzajów telefonów komórkowych.
Jeśli jednak zbudujesz bank energii z ogniwami Li-Ion o napięciu 3,7V, napięcie może nie być odpowiednie do ładowania baterii telefonu komórkowego o tym samym parametrze napięcia.
Dlaczego? Ponieważ połączenie dwóch podobnych akumulatorów stworzyłoby sytuację, w której ogniwa wymieniają się mocą, aby osiągnąć stan równowagi. Oznacza to więc, że obie strony otrzymają równą ilość ładunku.
Oto przykład:
Jeśli w pełni naładujesz power bank 3,7V do około 4,2v, a następnie użyjesz go do naładowania telefonu komórkowego z wydrenowanym ogniwem 3,3v, obie strony próbowałyby osiągnąć poziom = (3,3 + 4,2) / 2 = 3,75V poprzez wymianę mocy.
Baterie niklowo-kadmowe
Niemniej jednak, nie możemy uznać 3.75v za poziom pełnego naładowania - ponieważ większość telefonów komórkowych wymaga poziomu 4.2v dla optymalnego naładowania.
Domowe zestawy zasilania proste" zrób to sam"-Power Bank DIY
Łatwo jest zrobić prosty domowy power bank DIY, więc nie musisz wydawać pieniędzy na jego zakup.
Do wykonania tego DIY power banku użyliśmy następujących komponentów:
ogniwo litowe 18650
Przełącznik suwakowy
Konwerter podwyższający napięcie z 3V na 5V
Moduł TP4056
Oto schemat obwodu, który pomoże Ci zrozumieć jak działa ten power bank:
Schemat obwodu power banku
Bateria jest pierwszym elementem naszego DIY power banku. Użyliśmy więc ogniwa litowo-jonowego 18650 (o średnicy 18 mm i wysokości 65 mm). Dodatkowo, ogniwa te występują w różnych pojemnościach i są ładowalne z wyjściem 3.7v.
Następnie podłączyliśmy nasz moduł TP4056, aby przeprowadzić metodę stałego ładowania (CC).
Struktura modułu TP4056
Tutaj ładowarka stosuje stały prąd, jednocześnie zwiększając napięcie, aż do osiągnięcia limitu.
Następnie TP4056 stosuje napięcie równe maksymalnemu limitowi ogniwa, które powoli zmniejsza się do dolnego progu prądu - przy 3% stałym prądzie.
Dodatkowo, moduł ten posiada dwa wskaźniki LED, które obejmują:
Pierwsza dioda LED (L1) świeci na czerwono, gdy power bank jest w trakcie ładowania
Druga dioda LED (L2) świeci na niebiesko, gdy ładowanie jest zakończone.
Ponadto, bateria w power banku dostarcza tylko 3,7v, a my potrzebowaliśmy więcej (do 5v), aby naładować telefon komórkowy.
Tak więc, podłączyliśmy moduł 3v do 5v boost converter board, który zwiększył całkowitą moc wyjściową power banku do 5v. Dodatkowo moduł ten wyposażony jest w uniwersalny port USB typu żeńskiego (typ-A). Posiada również wskaźnik, który świeci się, gdy jest zasilany prądem z baterii.
Na koniec podłączyliśmy przełącznik suwakowy do włączania/wyłączania zasilania przenośnej ładowarki.
Jak zrobić Power Bank w domu
Teraz, gdy już wiesz jak działa power bank, czas nauczyć się jak go zrobić.
Oto kroki, które musisz wykonać:
Krok 1: Domowe zestawy zasilania proste" zrób to sam"-Przygotuj swoje materiały
Oto materiały, których potrzebujesz do zbudowania tego układu:
ogniwa 18650 Li-ion
Przewody
Obudowa ochronna
TP-4056
Lutownica
Moduł step up
Drut lutowniczy
Krok 2: Domowe zestawy zasilania proste" zrób to sam"-Stwórz swój zestaw baterii
Przed stworzeniem zestawu baterii, potwierdź, że napięcie dla baterii jest takie samo - zwłaszcza jeśli używasz dwóch lub więcej baterii.
Po potwierdzeniu napięć, użyj trochę gorącego kleju lub taśmy, aby połączyć baterie. Następnie połącz pasujące zaciski baterii (anoda z anodą i katoda z katodą) - za pomocą przewodów. Na koniec użyj lutownicy, aby zabezpieczyć przewody.
Krok 3: Zbuduj swój obwód
Połącz ujemny biegun (katodę) baterii z biegunem -ve modułu step-up i TP-4056. Następnie, połączysz dodatnie zaciski (anody) do zacisku +ve. Ale to nie wszystko. Potencjometrem regulujesz wyjście modułu step-up na 5v. Na koniec połącz port USB z wyjściem modułu step-up.
Krok 4: Domowe zestawy zasilania proste" zrób to sam"-Testowanie i rozwiązywanie problemów
Możesz teraz ładować swoje urządzenie mobilne.
Jest jednak mały problem.
Ten obwód ładuje tylko telefony komórkowe, które zużywają mniej niż 700mA. Ale na szczęście, można łatwo rozwiązać ten problem, ratując PCB starego banku energii, najlepiej jeden z 10,000 mAh pojemności. Możesz też użyć modułu konwertera DC 0,9 - 5V, 3V - 5V boost, aby zwiększyć pojemność.
Krok 5: Finish Touches (wykończenie)
Zamontuj nową białą diodę LED o średnicy 5 mm oraz przycisk za pomocą lutownicy na płytce drukowanej banku energii. W ten sposób dodasz elementy wykończeniowe.
Krok 6: Domowe zestawy zasilania proste" zrób to sam"-Zakryj obwód
Na koniec nie zostawiaj obwodu odkrytego. Dlatego użyj ochronnego etui, aby zabezpieczyć obwód. Możesz użyć przezroczystych osłon lub standardowej obudowy power banku.
Tak więc, oto jak zrobić prosty power bank w domu.
Słowa końcowe
Ogólnie rzecz biorąc, bank mocy jest produktem cyfrowym z rosnącymi funkcjami, które umożliwiają częste korzystanie ze smartfonów przez użytkowników. Ponadto dodatkowa moc z banku mocy może zaoszczędzić kłopotów z szukaniem gniazda AC w niektórych scenariuszach.
Jednak ciągłe korzystanie z banku mocy może z pewnością zmniejszyć czas pracy baterii.
Dlatego napisaliśmy ten artykuł, abyś mógł dowiedzieć się, jak zrobić przenośny bank energii DIY jako zapasowe źródło energii dla celów awaryjnych. Ponadto sprawia, że bank mocy jest fajnym projektem.
Dodatkowo powinieneś wziąć pod uwagę jakość pracy i ochronę baterii podczas pracy z bateriami litowymi. Dlatego polecamy ogniwa litowo-jonowe 18650. Większość tych ogniw ma dobrą ochronę, a także świetną jakość.
To już Wszystko.
Jeśli potrzebujesz więcej informacji, zapraszamy do kontaktu z nami. Będziemy szczęśliwi, aby pomóc.
