Technologia i spawania znacznie się rozwinęła w ciągu ostatniej dekady. Ale jest miejsce na dalszą poprawę. Inżynierowie lutownicy nadal muszą zadowolić się przestarzałymi procesami i technikami. Badania nad nowymi i innowacyjnymi technologiami są nadal niekompletne.
Spawanie z tworzyw sztucznych okazało się bardziej skomplikowane niż spawanie sztywne. Jednak, pochodzi z zestawem korzyści. flex PCB może dać doskonałe wyniki, jeśli można go przeprowadzić prawidłowo. Problem polega na tym, że dostępne informacje na temat spawania elastycznego nie wystarczą.
W tym artykule chcemy przedstawić Państwu zalety elastycznego spawania. Obejmiemy również różne techniki działania.
(proces lutowania)
Jaka jest różnica między spawaniem sztywnym a elastycznym?
Płytki PCB lub płytki drukowane są dostępne w dwóch wariantach, sztywnych i elastycznych. Technika, której potrzebujesz, jest inna. Mają różne właściwości.
Sztywne pcb są niezawodne i elastyczne. Nie będziesz w stanie go zgiąć ani manipulować jego kształtem. Nie można wprowadzać żadnych zmian w tablicy, gdy będzie gotowa. Będziesz musiał zbudować urządzenie, pamiętając o planszy.
Elastyczne płytki drukowane pozwolą ci sprawować większą kontrolę. Obwód można zaprojektować w sposób pasowy do używanej elektroniki lub komponentów. Płytki Flex są wyposażone w unikalne obwody drukowane. Układ komponentów jest korzystać z plastycznego materiału bazowego.
Po zastosowaniu technik do elastycznej płyty jest to regulowane spawanie. Może okazać się korzystne z kilku powodów. Elastyczna płytka drukowana nie wymaga wielu połączeń. W rezultacie ma drobne zaciski kontaktowe, połączenia lutowniczy i złącza. Prawdopodobieństwo porażki nie jest tak wysokie.
Jeśli jesteś bardziej zaznajomiony ze sztywnym spawaniem, będziesz musiał się kształcić. Elastyczne spawanie nie jest gładkie. Następujące procesy są przydatne do flex PCB. Pozwolą ci one wykonać swoje zadanie z finezją i precyzją.
1. Niskotemperaturowa pasta lutownicza w Flex PCB
Pasta lutownicza jest komponentem wymaganym podczas produkcji PCB. Jest to konieczne zarówno dla elastycznych, jak i sztywnych płytek drukowanych. Pomaga przymocować elementy do montażu powierzchniowego do klocków znajdujących się na płycie. Elementy przylegają do płyty ze względu na lepki charakter pasty lutowniczej. Następnie tworzą połączenie mechaniczne, gdy ciasto staje się ciepłe i topi się. To połączenie elektryczne jest długotrwałe.
Stosowanie niskotemperaturowej pasty lutowniczej jest obecnie dobrze znaną praktyką. Działa dobrze w montażu powierzchniowym. Technika ta jest szczególnie przydatna, jeśli chodzi o elastyczne deski. Spotkania nie są w stanie tolerować wysokich temperatur osiągniętych podczas bezołowiowego. Na płycie znajduje się wiele wrażliwych komponentów. Mogą one ponieść szkody z powodu wysokich temperatur.
W przypadku flex PCB idealnie nadaje się do utrzymania niskiej temperatury pasty lutowniczej. Podczas tworzenia płyty należy użyć pasty lutowniczej o niskiej temperaturze. Całkowicie unikniesz ryzyka uszkodzenia, a elastyczna płyta pozostanie niezmieniona. Wszystkie składniki będą zachowywać się tak, jak powinny. flex do PCB będzie łatwe.
Jeśli używasz stopu na bazie cyny o wysokiej temperaturze topnienia, istnieje rozwiązanie. Możesz dostosować kompozycję, aby obniżyć jej punkt topnienia, dodając indium lub bizmut. Kluczem do idealnego w niskich temperaturach jest znalezienie idealnego materiału. flex PCB na będzie bardziej dostępne wtedy.

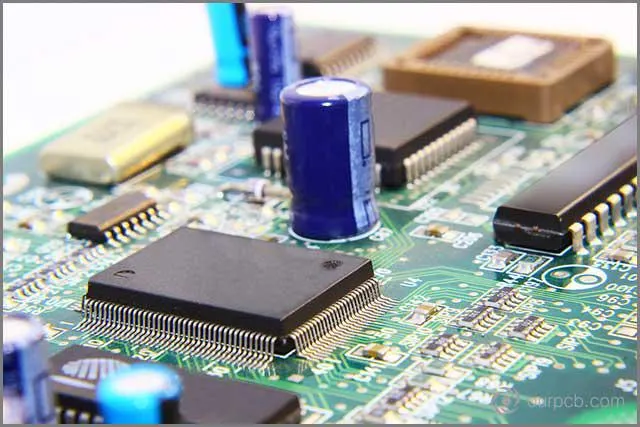

(Płytka drukowana z wieloma komponentami elektrycznymi).
2. Technologia flash w flex PCB
Technologia Flash ma jeszcze stać się głównym procesem spawania, ale jest już w pracach. Technologia wykorzystuje jednorodną lampę błyskową ksenonową o dużej mocy — światło lutuje wszystkie komponenty na płycie do miedzianych gąsienic na foliach elastycznych. Podczas przeprowadzania tego procesu należy używać pasty lutowej bezołowiowej. Niektórzy ludzie używają podłoży foliowych wykonanych z politereftalanu etylenu do tego procesu. Nie poniosą żadnych szkód z powodu selektywności absorpcji światła.
Wzrost temperatury wystarczy, aby stworzyć efekt. Nie stanowi to jednak zagrożenia dla funkcjonalności płyty. Przeprowadzono badania mikrostruktury stawów lutowanych w technologii lampy błyskowej. Wykazały one, że obligacje opierają się na intensywności błysku fotonii. Ta metoda jest niezawodna i będzie produkować trwałe relacje. Światło tworzy przywiązanie w sposób nieinwazyjny i nie pozostawia żadnych niewygodnych efektów.
Głównym zastosowaniem technologii flash jest podłączenie ultracienkich wiórów na pokładzie. Może podłączyć do płytki drukowanej dowolny inny mały, elastyczny komponent do montażu powierzchniowego. Ultracienkie klejenie wiórów jest coraz bardziej mile w dostarczaniu przydatnych rozwiązań. Świat technologii krzemowej jest świadkiem rewolucji. Technologia Flash ułatwia korzystanie z tej technologii. Technologia ultracienkich wiórów może stać się bardziej dostępna.

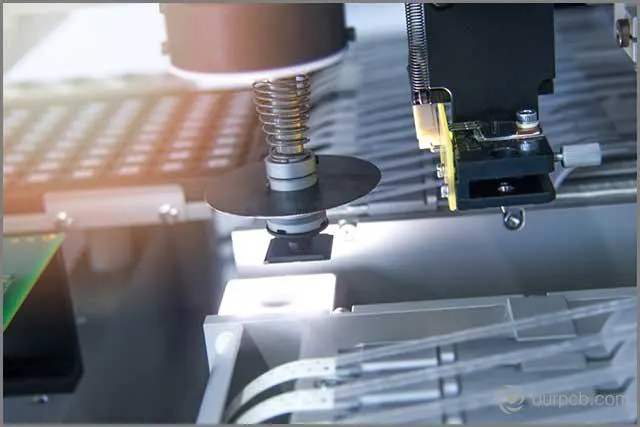

(Lutowanie pcb Flex)
3. Technologia reflow w flex PCB
reflow jest łatwym procesem. Sprawdza się w przypadku elastycznych desek. Technika ta wykorzystuje pastę lutownicą do tworzenia tymczasowych załączników. Możesz umieścić małe elementy elektryczne i ich podkładki kontaktowe w kontakcie. Następnie zespół ten staje się trwały pod wpływem kontrolowanego ciepła. Pasta lutownicza "przepływa" w postaci stopionej cieczy i tworzy trwałe połączenia w procesie.
reflow ułatwia różnych rodzajów komponentów do montażu powierzchniowego. Podczas tworzenia elastycznej płytki PCB musisz wybrać odpowiedni stop lutownicy. Powinien mieć komfortową temperaturę eutektyczną. Kiedy fuzja zmienia się w stan stopiony, pokazuje właściwości przyczepności.
podczerwień, konwencja i gorące powietrze
Istnieje wiele rodzajów metod ponownego wlania, których można używać- podczerwień, konwencja i gorące powietrze. Izolowane techniki ponownego wpływania są idealne do elementów żelaza. Ponieważ obwody elastyczne zwykle wymagają dodatkowego mocowania i wsparcia, metoda działa dobrze. Można zmieniać parametry procesu. Należy wziąć pod uwagę ograniczenia materiałowe i masę cieplną. Metoda ta jest skuteczna i efektywna czasochłowego flex do PCB.
Spawanie półautomatyczne wymaga przeprowadzenia spawania ręcznego. Można jednak używać urządzeń, które mogą kontrolować warunki spawania. Jako spawacz możesz manipulować swoim pistoletem spawalniczym i osiągnąć precyzję. Proces ten jest przydatny do elastycznego spawania i wyginania krzesiwu PCB. Jeśli chcesz pójść o krok dalej, możesz zdecydować się na spawanie automatyczne. Będzie to wymagało minimalnej obserwacji człowieka.
Nie ma możliwości ręcznej regulacji i sterowania sprzętem. Wszystko, co musisz zrobić, to sprawdzić, czy maszyny działają tak, jak powinny. Zautomatyzowany system zmniejsza ryzyko uszkodzenia podczas elastycznego spawania.

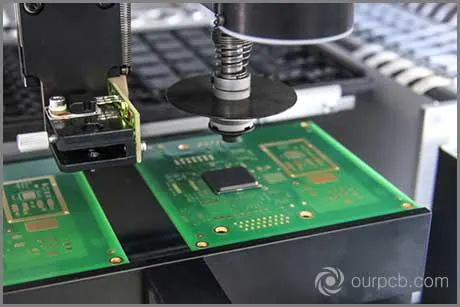

(Proces techniczny i montażu komponentów wiórów na płytkach PCB, automatycznych lutowni)
4. Wybór topnika w flex pcb
Nie można ukończyć projektu bez strumienia, jeśli chcesz uzyskać dobre wyniki. Jeśli nie używasz strumienia, istnieje duża szansa, że praca, którą wkładasz, może okazać się daremna. Strumień można rozłożyć na lutowanym metalu. Będzie utrzymywać powierzchnię schludną i czystą, dopóki stopiony stopnik lutowa nie trafi tam. Następnie fuzja próbuje utworzyć załączniki. Strumień odgrywa również istotną rolę w pomaganiu lutowi na pokrycie powierzchni metalu. Aby uzyskać elastyczną płytkę, musisz uważać na zastosowanie strumienia. Za pomocą pióra flux pozwoli Ci mieć pełną kontrolę podczas układania strumienia.
Strumień lutownicza
Strumień lutowniczy może wyeliminować tlenki i różnego rodzaju zanieczyszczenia z płyty. Może przyspieszyć zwilżanie podczas reflow. Istnieją różne rodzaje strumienia dostępne na rynku. Byłoby to pomocne, jeśli zdecydował się na najmniej kwaśny strumień, który twoim zdaniem będzie zwalczać tlenki twoich składników. Typowymi strumieniami są strumień kalafonii, strumień kwasu organicznego i strumień kwasu nieorganicznego.
Strumienie kwasu organicznego działają lepiej niż kwasy kalafoniowe i mogą znacznie szybciej usuwać tlenki. Strumień kwasu nieorganicznego jest idealny podczas pracy z trwałymi metalami, takimi jak miedź i mosiądz. Wybierz strumień na podstawie komponentów, których używasz na elastycznej płycie.

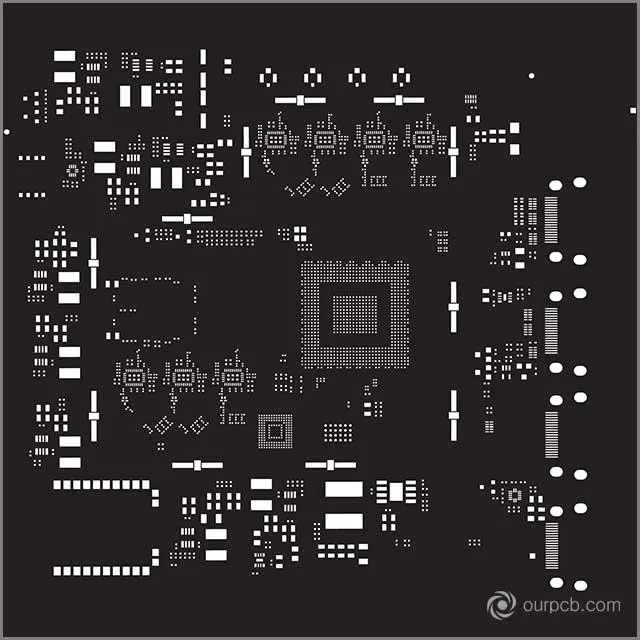

(wybór flux i PCB)
5. Technologia spawania na gorąco
Spawanie ciśnieniowe na gorąco pozwoli na tworzenie wiązań między komponentami a płytą. Musisz używać tylko ciepła i ciśnienia. Nie trzeba będzie metalu wypełniacza do prowadzenia tego typu spawania. Musisz zastosować ciepło do obu powierzchni, aby je przymocować za pomocą ciśnienia. Płomień wytwarzany przez palniki tlenowe jest odpowiednie jako źródło ciepła.
Pozwoli to również na precyzję podczas aplikacji. Gdy obie powierzchnie osiągną prawidłową temperaturę, musisz usunąć źródło ciepła. Gdy nie ma przeszkód, i można przybliżyć ciała i dołączyć je pod presją- otwarty proces wspólnego.
W niektórych przypadkach, powierzchnie mogą już dotykać pod ciśnieniem po zastosowaniu ciepła, Zamknięty proces połączenia. Korzystając z tej metody na elastycznej płycie, upewnij się, że wybrałeś właściwy materiał. Powinien mieć właściwości zdolności kuźni, aby pomieścić nową oprawę. Pomoże to ułatwić elastycznej płytki drukowanej.
(Hot metal kęs pod wiadomościami.)
konkluzja
Po przeczytaniu artykułu, uważam, że uzyskałeś podstawową technologię elastycznego spawania PCB. Jeśli masz jakieś pytania, możesz również skontaktować się z nami na czas. Zapewnimy Ci zgodne niestandardowe pcb, które pomogą Ci produkować PCB szybciej i lepiej. Obsługujemy zamówienia o dużej i niskiej liczbie. Skontaktuj się z nami już dziś, aby uzyskać więcej informacji. OurPCB pozwala łatwo przyludzać elastyczne płytki do płytki drukowanej!
