Generator sygnału Bluetooth-Generator funkcji lub sygnału jest urządzeniem testowym, które wytwarza sygnały w postaci fal. Zazwyczaj może generować te przebiegi o różnych częstotliwościach i amplitudach. W poprzednim artykule zbadaliśmy jedno z takich urządzeń - generator tonów. Tym razem zajmiemy się generatorem sygnału Bluetooth. Pokrótce wyjaśnimy, czym jest, jakie aplikacje możemy wykorzystać oraz jak zbudować własny.
Generatory sygnałów Bluetooth

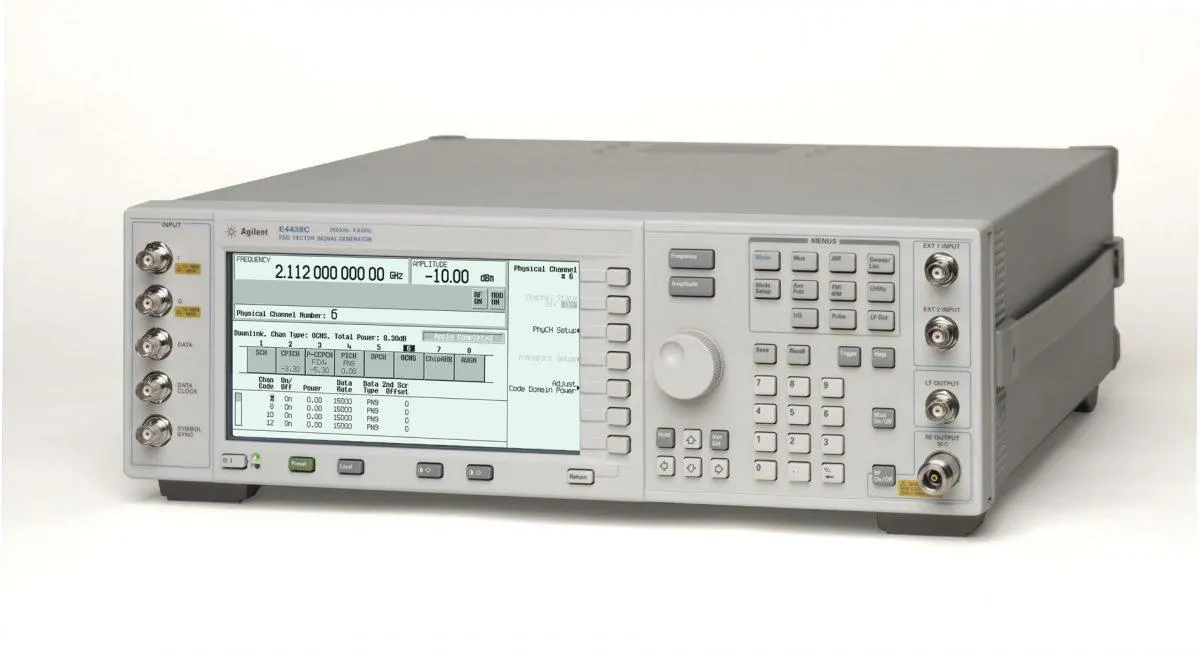

Generator sygnału wektorowego z generacją RF
Źródło: Wikimedia Commons
W ten sam sposób generatory tonowe przekształcają sygnały elektryczne w fale dźwiękowe, generatory sygnału Bluetooth przekształcają sygnały elektryczne w częstotliwości radiowe.
Ogólnie rzecz biorąc, standard Bluetooth wytwarza częstotliwości w zakresie od 2,402 do 2,48 GHz. Prostą aplikacją, w której możemy wykorzystać generator sygnału Bluetooth, jest testowanie, na której częstotliwości odbiornik Bluetooth działa najlepiej.
Niemniej jednak, funkcje Bluetooth i generatory sygnału mogą być dość drogie. Na szczęście możliwe jest stworzenie jednego z własnych.
Jak stworzyć generator sygnału Bluetooth
Obrazek wektorowy smartfona Bluetooth
Poniższy projekt składa się z trzech głównych komponentów:
Smartfon
Odbiornik audio Bluetooth
Wzmacniacz
Jednak do pomyślnego wykonania tego projektu potrzebny będzie również dodatkowy zestaw komponentów elektronicznych. Poniżej znajduje się szczegółowa lista wszystkich niezbędnych detali.
Lista części generatora sygnału Bluetooth
Smartfon z systemem Android wyposażony w Bluetooth (zalecamy Bluetooth 5+)
Aplikacja Generator Sygnału
Wzmacniacz operacyjny IC 741
10kΩ Rezystor (R1)
Rezystor 47kΩ (R2)
5V odbiornik audio Bluetooth z 3,5mm żeńskim gniazdem audio
3.5mm do męskiego audio
Generator sygnału Bluetooth Opis projektu
W tej części opiszemy jak działają poszczególne komponenty. Dodatkowo, przedstawi Ci strukturę całego projektu. Dlatego sugerujemy, abyś użył tego jako odniesienia podczas wykonywania poniższych instrukcji.
*Uwaga: Oparliśmy ten projekt na.
R.Grish'a
.
Wybór odpowiedniego smartfona
Po pierwsze, zalecamy smartfon z systemem Android, ponieważ jest on bardziej konfigurowalny i elastyczny niż urządzenie Apple oparte na systemie iOS. Dodatkowo sugerujemy, aby urządzenie korzystało z najnowszego standardu Bluetooth (5.2), aby zapewnić jego zgodność z odbiornikiem Bluetooth.
Jednak starsze standardy również mogą działać. Aby kroki w poradniku zadziałały, będziemy musieli zainstalować na smartfonie oprogramowanie do generowania fal. Po upewnieniu się, że posiadasz smartfon spełniający zalecane wymagania dla tego projektu, możesz zainstalować aplikację Signal Generator ze Sklepu Google Play - jest ona całkowicie darmowa.
Alternatywnie, możesz pobrać APK i ręcznie zainstalować go na swoim smartfonie. Nie jest to jednak jedyna aplikacja generatora sygnałów/funkcji dostępna w sklepie z aplikacjami. Jeśli uznasz, że nasza sugestia jest dla Ciebie nieco zbyt trudna w użyciu, możesz poszukać innych alternatyw w Internecie.
Zrozumienie aplikacji Generator Sygnałów

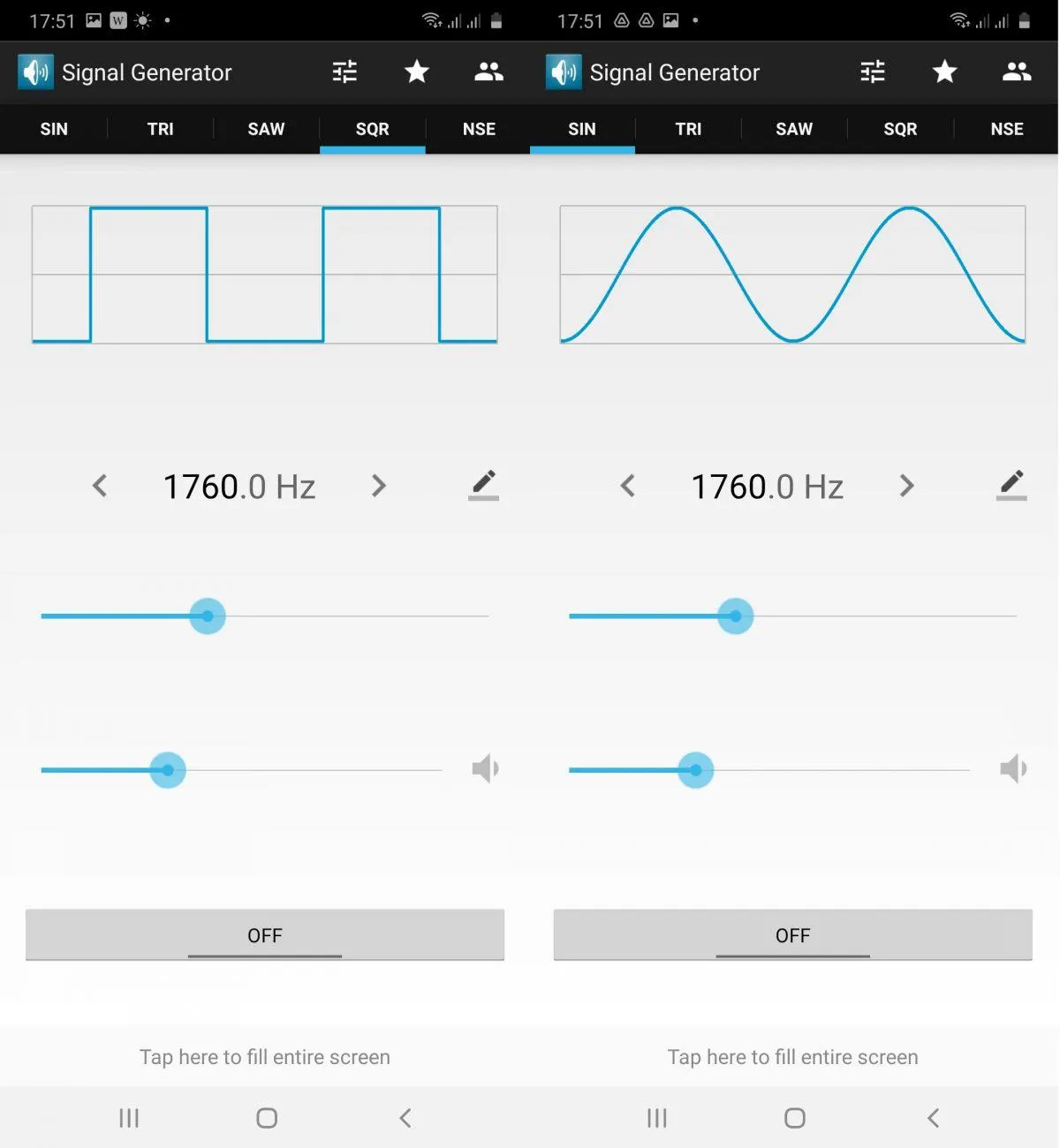

Generator Sygnałów Zrzuty ekranu z telefonu
Wybraliśmy tę konkretną aplikację, ponieważ jest prosta w użyciu i generuje pięć rodzajów przebiegów. Może produkować:
Fale sinusoidalne
Fale trójkątne/trójkątne
Generator sygnału Bluetooth-Fale piłokształtne
Fale kwadratowe
Szumy
Zrozumienie wzmacniacza

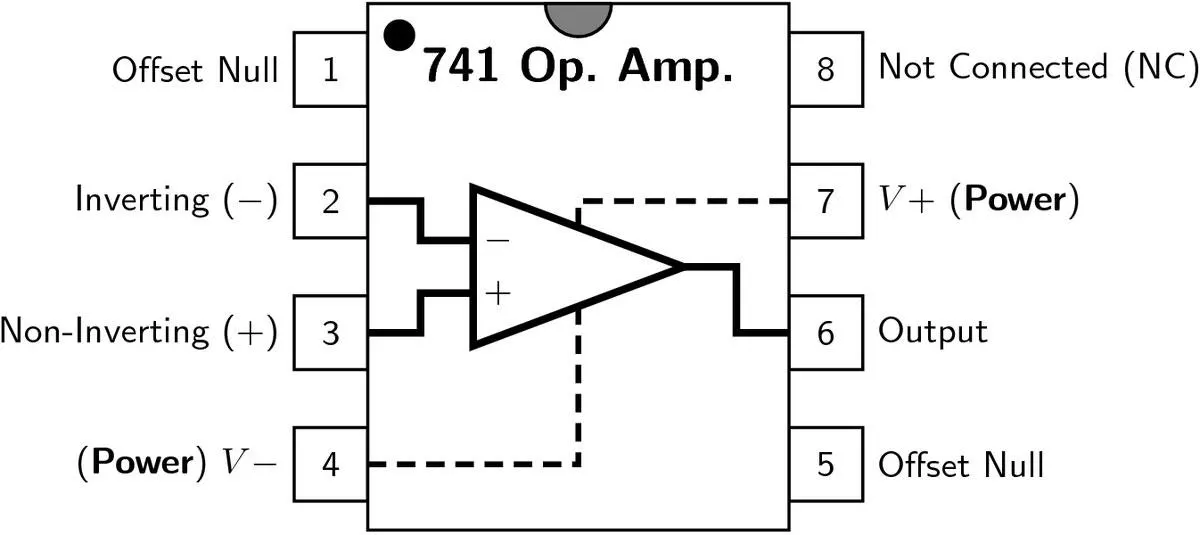

Ogólny rozkład pinów układu 741
Źródło: Wikimedia Commons
Polecamy wzmacniacz operacyjny IC 741 (op-amp IC 741), ponieważ jest on powszechnie dostępny i posiada odpowiedź w zakresie wysokich częstotliwości do 15 kHz. Można jednak użyć dowolnego wzmacniacza z generowaniem fali i przyzwoitej odpowiedzi częstotliwościowej.
Częstotliwość wykraczająca poza tolerowany próg może prowadzić do przycinania napięcia.
Wzmacniacz wymaga zasilacza 12 V, aby połączyć się z 7. pinem (V+ Power). Należy zauważyć, że celem wzmacniacza jest powiększenie sygnału audio z odbiornika Bluetooth.
Pomogłoby zatem, gdybyś podłączył odbiornik Bluetooth bezpośrednio do wzmacniacza. Możesz to zrobić za pomocą drutu gniazda audio, który rozwija się na dwa przewody, a przewody te muszą działać z gniazda audio 3,5 mm do wzmacniacza.
Jeden drut musi przejść do drugiego pinu (odwracanie -), podczas gdy drugi do trzeciego pinu (nieodwracanie +). Dodatkowo drut łączący się z trzecim stykiem musi również podłączyć się do gruntu odbiornika Bluetooth.
Następnie umieść rezystor R1 między odbiornikiem Bluetooth a drugim połączeniem PIN. Po zakończeniu musisz podłączyć wzmacniacz do wyjściowego urządzenia dźwiękowego. To urządzenie dźwiękowe pomoże zidentyfikować każdy przebieg, który wytwarza generator sygnału Bluetooth.
Ponownie użyjesz kabla gniazda audio do podłączenia wzmacniacza do urządzenia wyjściowego. Musisz jednak kliknąć rezystor R2 w pobliżu wyjścia wzmacniacza i musisz podłączyć go do drutu gniazda audio, aby upewnić się, że generator fali wytwarza stabilny sygnał.
Zrozumienie odbiornika Bluetooth
Odbiornik Bluetooth jest wystarczająco prostym urządzeniem i wymaga zasilacza 5 V, które może przejść przez połączenie USB. Chociaż nie zalecamy tego, możesz lutować przewody z szyn zasilających USB i podłączyć je do adaptera.
Instrukcje generatora sygnału Bluetooth
W poniższej sekcji omówimy, jak połączyć projekt. Użyj powyższego opisu, aby uzyskać więcej informacji dla każdego kroku.
Możesz użyć aplikacji pojedynczej generatora, aby dostosować częstotliwość, przebiegi itp. Urządzenie wyjściowe (głośnik) powinno wytworzyć hałas - głównie brzęczący. W związku z tym, gdy zmienisz częstotliwość lub falę z aplikacji na smartfonie, zauważysz, że zmienia on dźwięk.
Wniosek
Ponownie możemy użyć generatora Bluetooth do testowania przebiegów, amplitud, częstotliwości itp., Które wytwarza urządzenie Bluetooth. Chociaż uwzględniony przez nas projekt jest nieco podstawowy, nadal możesz go używać do zabawy lub celów edukacyjnych. Ponadto może pomóc ci zrozumieć, jak działają inne generatory sygnałów i funkcji. Ponadto możesz go użyć do rozszerzenia zrozumienia technologii PCB opartej na Bluetooth. Niemniej jednak mamy nadzieję, że podobało Ci się czytanie tego przewodnika i okazało się, że jest to pomocne. Jak zawsze, dziękuję za przeczytanie.
