O Obwód miernika VU, Potrzebujesz odpowiedniego gadżetu do pomiaru poziomu natężenia dźwięku? Zaopatrz się w miernik Vu, który pomoże Ci uświadomić sobie moc dźwięku przechodzącego przez Twoje uszy!
Kiedy miernik VU łączy się z kawałkiem sprzętu audio, daje ci możliwość ustalenia siły fal dźwiękowych.
Ten artykuł ilustruje działanie różnych obwodów mierników oraz podstawowe mechanizmy stojące za obsługą gadżetów. Po przeczytaniu artykułu podejmij właściwą decyzję o odpowiednim mierniku VU!
Przeznaczenie miernika VU
Mierniki jednostek głosowych charakteryzują się charakterystyką dynamiczną wykorzystywaną do pomiaru reakcji ludzkiego ucha na fale dźwiękowe. Mierniki VU obsługują systemy nagrywania i odtwarzania dźwięku w celu uniknięcia przeciążenia i zniekształcenia szumu. Unikalna balistyka pomaga miernikom VU w obliczaniu poziomów mocy w częstotliwościach audio. W przypadku fal złożonych, takich jak mowa, mierniki jednostek głośności pokazują wartości średniej i szczytowej fali złożonej. Po przyłożeniu do miernika kształtu fali mowy, ruch określa doliny i góry w obrębie sygnału.

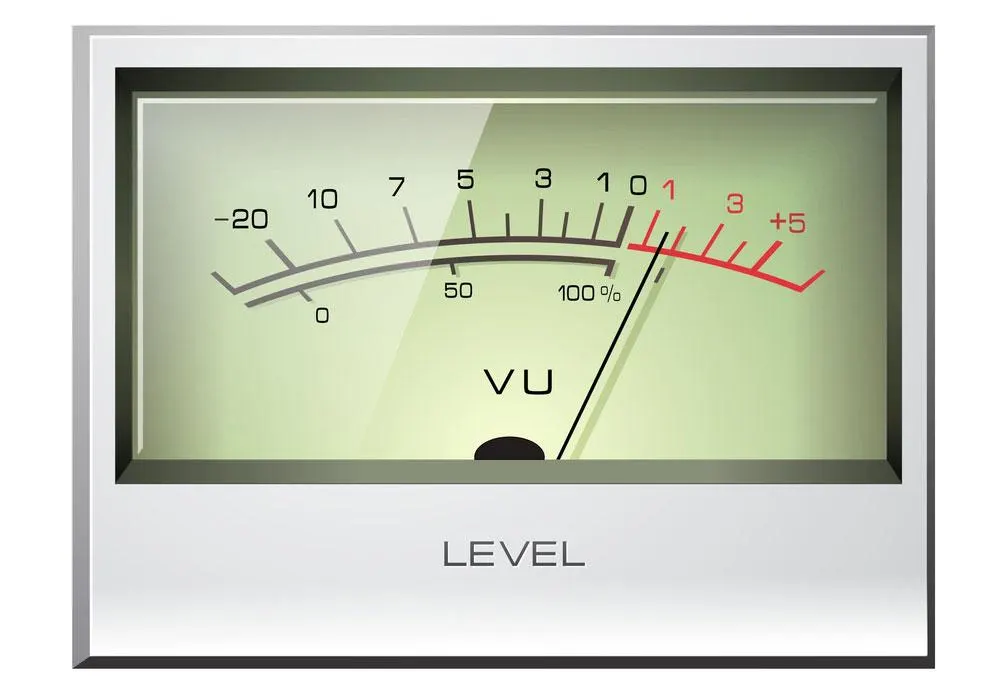

Analogowy miernik VU
Rodzaje obwodów miernika VU
Tranzystorowa wersja miernika VU jest jednym z najbardziej popularnych, tanich i łatwych w użyciu mierników VU. Najmocniejszym ze wszystkich mierników jest typ 20-40, który odczytuje moce dźwięków z najbardziej solidnych systemów nagłośnieniowych. Inne typy obwodów to obwód 5 LED VU Meter, obwód 10 LED Meter, VU Meter wykorzystujący woltomierz DC, oraz szczytowy odczyt VU Meter przez IC CA3130.
Obwód miernika VU z 5 diodami LED
Miernik VU ma tylko prosty obwód z niezbędnymi częściami. Przypominając starsze wersje, obwód miernika z 5 diodami LED obsługuje tylko fale dźwiękowe o niższych poziomach mocy. Jednak obwód miernika jest równie wygodny.

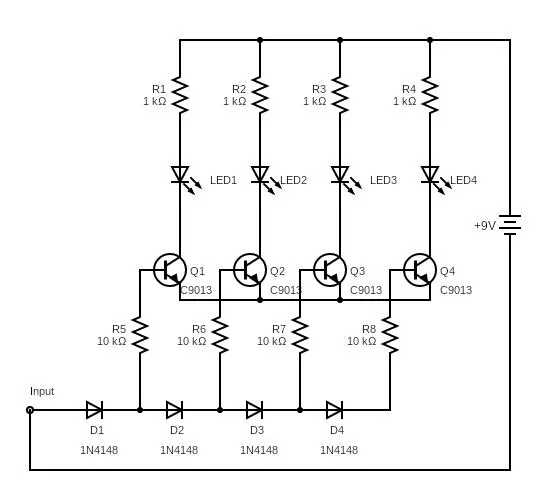

Poniżej znajduje się schemat 5 LED VU Meter.
Prosty obwód 5 LED VU Meter
Cztery diody miernika VU, tj. od D1 do D4 przekazują na wejście sygnał dźwiękowy.
Do trzech funkcji diod należą:
Rektyfikacja sygnału audio.
Przekształcenie napięcia zmiennego w napięcie stałe.
Dzielenie sygnału audio w celu zmniejszenia odpowiednio konsekwentnie.
Sygnał audio jest przekazywany do każdego z tranzystorów posiadających Q1, Q2, Q3 i Q4 poprzez rezystory R5-R8. Napięcie każdej z diod wynosi 0,6V trzymając znak do 1,8v. Diody LED1 do LED4 wyświetlają poziom sygnału, przy czym dioda LED1 świeci najmniej, a dioda LED4 wskazuje sygnały o największym poziomie. LED 1 do LED 3 oznacza odpowiednią moc dźwięku dla twoich uszu, podczas gdy LED4 i LED5 oferują wysoki poziom mocy.

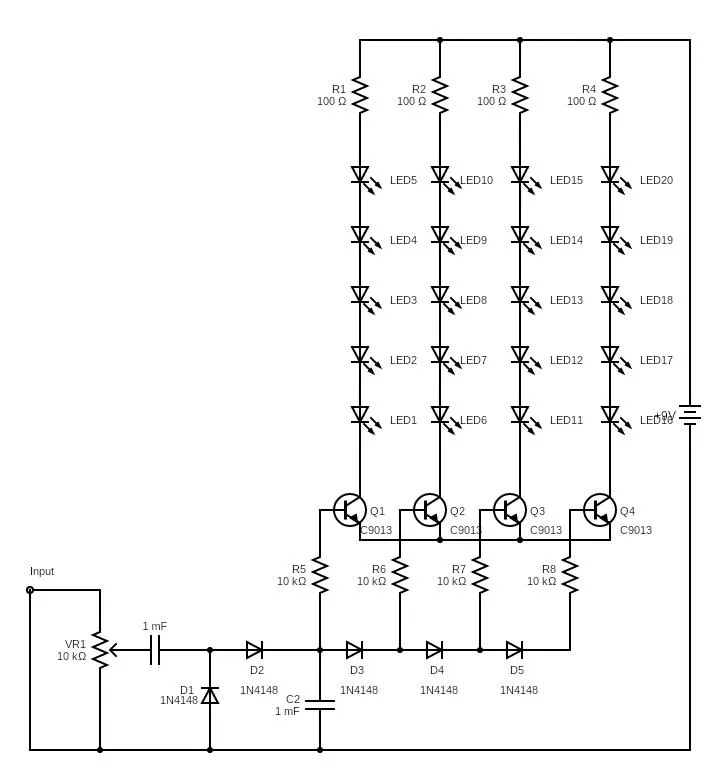

25 LED VU Meter Circuit (zwiększona ilość diod LED)
Obwód 25 LED miernika VU jest ulepszoną wersją poprzedniej diody LED5. Poniższy schemat pokazuje tranzystory obwodu o podwójnej zdolności napięciowej. Podwójne przychodzące AC odwzajemnia się napięciem stałym. Dodanie 25 diod LED umożliwia przetworzenie sygnału audio na większe napięcie. W związku z tym każdy tranzystor jest w stanie wyprodukować znacznie więcej światła. Wersja obwodu z 25 diodami LED obsługuje silniejsze fale dźwiękowe niż obwód miernika z 5 diodami LED.
Schemat obwodu miernika 25 LED VU

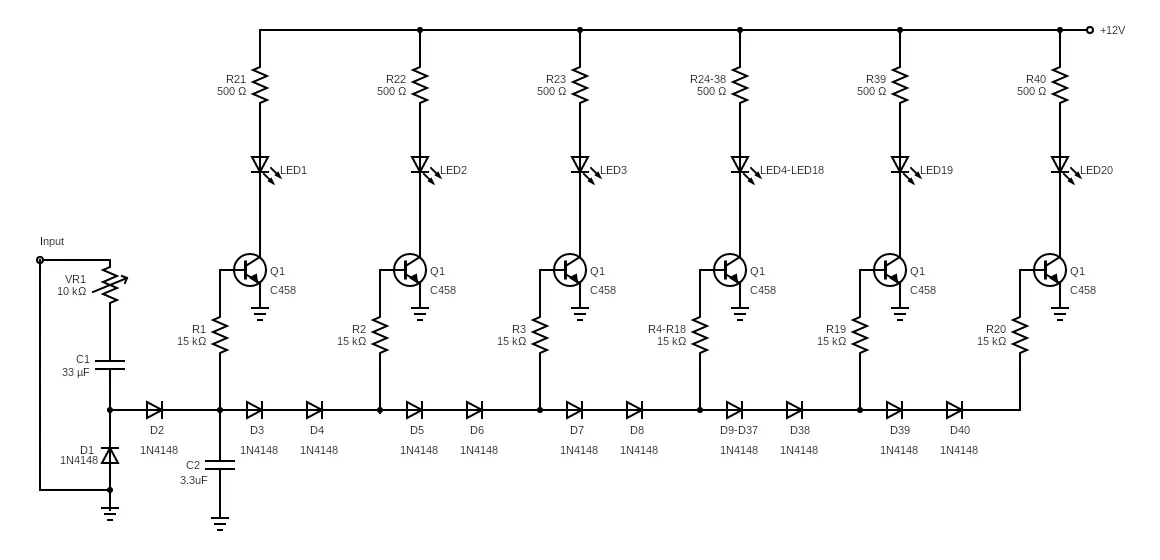

Schemat obwodu miernika 20 do 40 LED
Jeśli chcesz mieć schemat miernika 20 LED, który napędza diody LED do 20 PC, to kup miernik 40 LED VU. Poniższy schemat przedstawia doskonały przykład miernika VU 20 do 40 LED. Sygnał wejściowy ze wzmacniacza mocy trafia do VR1, aby dostosować amplitudę wytwarzaną przez sygnał wejściowy do odpowiedniego poziomu. Następnie obwody od C1 do D2 podają sygnał do obwodu prostownika podwajającego napięcie, oraz wszystkich tranzystorów oznaczonych od Q1 do Q10. Dodatkowe tranzystory przekładają się na większe wejście napięciowo-prądowe i większą pojemność mocy fali. Schemat obwodu miernika zawiera najmocniejszy z tranzystorów obwodu.
Schemat obwodu miernika 20 do 40 LED
Obwody miernika 10 LED VU
Miernik 10 LED VU wyświetla sześć sygnałów po podłączeniu do wzmacniacza. Wystarczy 24MV aby podświetlić wskaźnik najwyższego sygnału. Wysoka czułość obwodów miernika 10 LED VU pasuje do każdego standardowego systemu dźwiękowego. Stąd znany jest jako łatwy detektor głośności maksymalnego poziomu dźwięku.

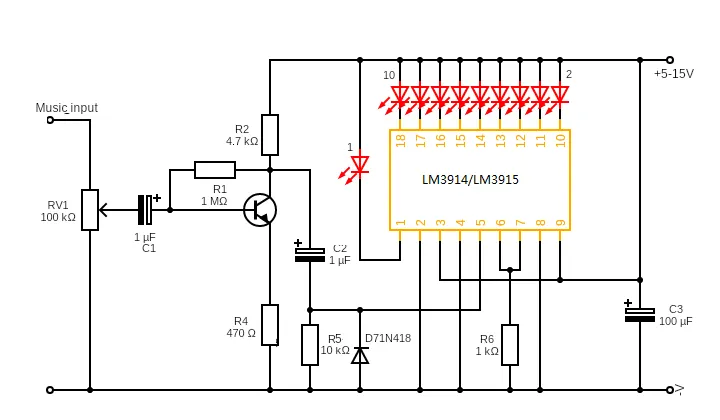

10 LED VU Meter Circuit 1
Powyższa konfiguracja pozwala tylko na fale 0,12 V w pierwszym oświetleniu LED, 0,24 dla drugiego oświetlenia i 0,36 w trzecim oświetleniu. Sygnał wejściowy gadżetu umożliwia jedynie delikatną modyfikację obwodu do wymaganego natężenia. Dostrojony sygnał audio jest następnie podawany do standardowego niskiego emitera zbudowanego wokół BJT Q1, który może utrzymać dziesięciokrotnie wyższe natężenie. Kondensator oznaczony C2 odbiera sygnał wyjściowy z Q1 i przenosi go do IC1. Rezystor R5 pełni rolę wejściowego rezystora preferencyjnego dla IC1, natomiast D7 to dioda, która strzeże Ic1 przed skrajnie ujemnym napięciem. Wreszcie, rezystor R6 pedałuje prąd do każdej z diod LED, ograniczając prąd do około 12mA.
Niemniej jednak IC1 może pracować tylko w pół dodatnich cyklach, a więc diody LED włączają się tylko na 50% czasu. W konsekwencji całkowity prąd pozostaje 6MA dla każdej diody LED. Potencjalny pobór prądu przez tranzystory LM3914 10 LED VU meters mieści nie więcej niż 8mA, który może wzrosnąć do 44mA przy włączeniu wszystkich LED. Można otrzymać ulepszoną wersję układu IC LM3915.
Różnica między LM3915 a LM3914 jest taka, że ten pierwszy wyświetla napięcie dodatnie, a po wejściu ujemne. Jednak oba mają taką samą formę, kształt i napięcie: na rysunku poniżej przedstawiono uproszczoną wersję układu IC LM3915.

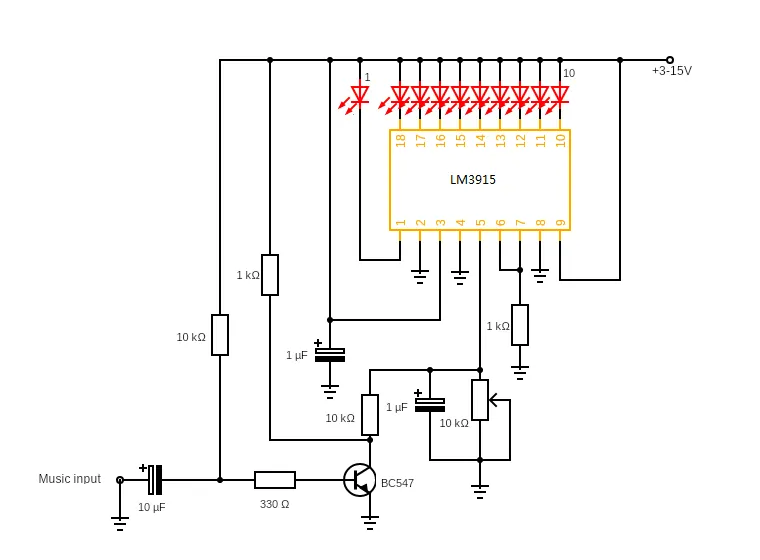

Układ 10 diodowego miernika VU 2
VU Meter przy użyciu woltomierza DC
Czy nadal masz ochotę trzymać się stosowania 10-cio diodowych obwodów VU bez konieczności modernizacji do 20-sto lub 40-sto diodowych mierników VU? W takim razie zakup obwód miernika głośności wykorzystujący prąd stały. Obwód VU Meter na rysunku wykorzystuje prąd stały. W tym przypadku, wejściowy muzyczny sygnał AC jest najpierw wzmacniany, a następnie rozkładany na odpowiednie poziomy i zamieniany na prąd stały. Potencjał wspierający poziom muzyki wyświetla się na obwodzie podłączonym do woltomierza. Tak długo jak woltomierz łączy się z wczesnymi etapami wstępnego wzmocnienia, utrzymuje wzmacniacz o dowolnym poziomie, od miksera audio do systemu muzycznego o dowolnym poziomie.
Przy braku sygnału wejściowego pobór prądu przez ruch wynosi około 2,8mA. Czułość wykazywana w innych dziesięciu ledowych VU metrach jest załatwiana przez regulację presetu 12k.
VU Meter przy użyciu woltomierza DC
Miernik VU z odczytem szczytowym przez IC CA3130
Odczyt szczytowy jest najstarszą wersją wśród wszystkich układów odczytu miernika VU. W związku z tym VU metr z odczytem szczytowym pozostaje najłatwiejszy w obsłudze bez wiedzy technicznej. Sprawność ta jest wykorzystywana w mniej zaawansowanych systemach dźwiękowych, takich jak mikrofony. Można również zdecydować się na wykonanie własnego przy odrobinie treningu. Wymagane jest jedynie nabycie niezbędnych, lokalnie dostępnych materiałów.
Miernik VU z odczytem szczytowym IC CA3130
Charakterystyka mierników VU
Ujmująca usterkowość i poziomość odpowiedzi balistycznej odpowiadają nieporównywalnym najbardziej OK miernikom sprzętowym. Plugin emanujący z fal pomoże Ci ustalić odpowiednie wzmocnienie zaprojektowane do ekspansywnego i czystego miksu. Wybitne cechy miernika VU obejmują następujące, czas narastania, poziom odniesienia, impedancję i odpowiedź częstotliwościową. Wszystkie te cztery główne cechy jednostki głośności replikują się we wszystkich typach obwodów.
Analogowy licznik VU
Wyciąg informacyjny
Wszyscy wiemy, że urządzenie VU służy do pomiaru mocy dźwiękowej Każdy typ licznika VU działa na podstawie wytrzymałości obwodu Wzmacniacze związane z różnymi suszonymi dźwiękami wytwarzają prąd o takiej samej wytrzymałości jak system dźwiękowy Dlatego przed podłączeniem wzmacniacza do licznika VU należy rozważyć obsługę podstawowych obwodów, które obsługują system operacyjny VU Aby uzyskać więcej informacji, należy skontaktować się z nami, jeśli potrzebujesz podzielonych komponentów w celu utworzenia obwodu wskaźnika VU lub jeśli chcesz uzyskać pełny zestaw PCB
