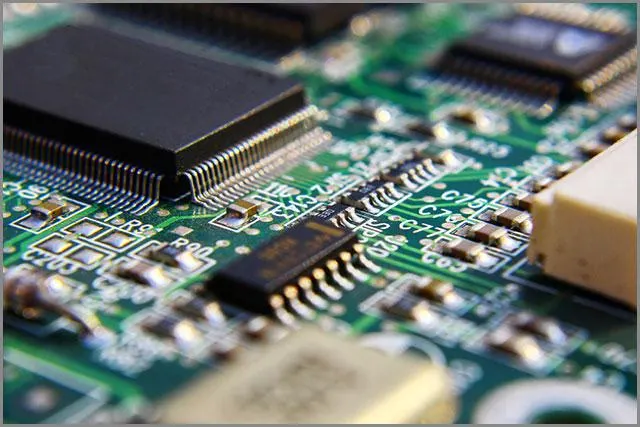

Tester obwodów drukowanych jest potrzebny z prostego powodu: nowa płytka nie zawsze jest płytką sprawną. Błąd w montażu, uszkodzony komponent, mostek lutowniczy, przerwana ścieżka albo zanieczyszczenie po procesie mogą ujawnić się dopiero po uruchomieniu urządzenia. Im później wykryje się wadę, tym droższa jest naprawa. Dlatego testowanie PCB nie jest dodatkiem do produkcji, lecz częścią kontroli jakości, która chroni koszt komponentów, terminy dostaw i niezawodność gotowego wyrobu.
1. Co musimy przetestować na płytce PCB?
Płytka drukowana łączy elementy mechaniczne, elektryczne i technologiczne. Awaria jednego obszaru potrafi uszkodzić cały zespół: źle dobrany rezystor zmienia punkt pracy układu, dioda z nadmierną upływnością wprowadza błędne napięcia, a słaba metalizacja otworu powoduje przerwę po kilku cyklach termicznych. Dlatego kontrola powinna obejmować zarówno komponenty, jak i sam laminat, połączenia lutowane, przelotki oraz czystość powierzchni.
Najczęściej sprawdza się następujące elementy i cechy płytki.
Rezystory.
Rezystor ogranicza prąd, dzieli napięcie albo ustala punkt pracy układu. W testach nie chodzi więc tylko o to, czy element przewodzi, ale czy ma właściwą wartość i tolerancję. Rezystor o złej wartości może nie spowodować natychmiastowej awarii, ale zmieni parametry całego obwodu.
Jak przetestować rezystor:
Najpierw należy odizolować badany element od wpływu reszty obwodu. W praktyce często wystarczy odlutować jedną końcówkę albo korzystać z punktów testowych zaprojektowanych tak, aby pomiar nie był zafałszowany przez równoległe ścieżki.
Następnie mierzy się rezystancję multimetrem cyfrowym lub miernikiem analogowym i porównuje wynik z wartością nominalną oraz tolerancją z BOM. Odczyt bardzo wysoki lub nieskończony wskazuje przerwę, a odczyt bliski zeru może oznaczać zwarcie albo błędnie zamontowany element.
Wynik trzeba interpretować w kontekście układu. Jeśli rezystor jest mierzony wlutowany w płytkę, inne elementy mogą tworzyć ścieżkę równoległą i obniżyć wskazanie. Przy diagnostyce naprawczej warto porównywać pomiar z dokumentacją albo ze sprawną płytką referencyjną.
Diody.
Diody przewodzą prąd głównie w jednym kierunku i blokują go w kierunku przeciwnym. Dotyczy to zarówno prostych diod prostowniczych, jak i diod Zenera, Schottky'ego czy LED, choć ich napięcia przewodzenia i zastosowania są różne.
Metoda, aby zakończyć test:
Najpierw należy odłączyć przynajmniej jedną końcówkę diody od obwodu, jeżeli sąsiednie elementy mogą zakłócać pomiar.
Następnie ustawia się multimetr w trybie testu diody. Czerwoną sondę przykłada się do anody, czarną do katody, a potem sondy zamienia się miejscami.
Sprawna dioda krzemowa w kierunku przewodzenia zwykle pokazuje spadek napięcia rzędu około 0,6-0,7 V; diody Schottky'ego mają zwykle niższy spadek, a LED wyższy. W kierunku zaporowym miernik powinien pokazać brak przewodzenia. Przewodzenie w obu kierunkach sugeruje zwarcie lub upływność, a brak odczytu w obu kierunkach wskazuje przerwę.
Kondensatory
Kondensatory magazynują energię w polu elektrycznym i pracują jako elementy filtrujące, sprzęgające, odsprzęgające albo czasowe. Składają się z okładek przewodzących oddzielonych dielektrykiem, a w praktyce różnią się pojemnością, napięciem znamionowym, ESR, tolerancją i polaryzacją.

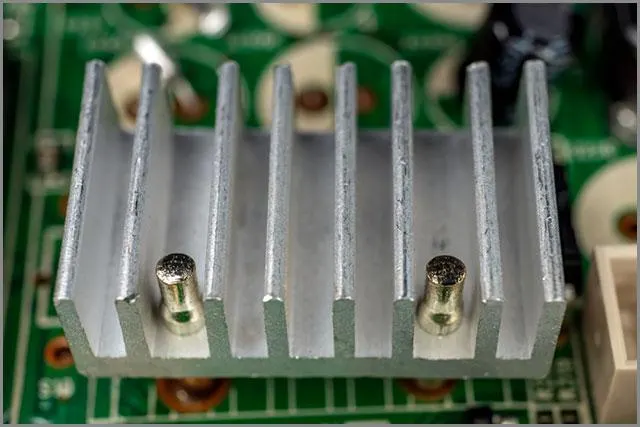

Poza rezystorami, diodami i kondensatorami testuje się również cechy samej płytki oraz jakość procesu.
Wytrzymałość mechaniczna obejmuje między innymi odporność na zginanie, przyczepność miedzi do laminatu, odporność na rozwarstwienie i stabilność wymiarową płytki.
Rozmieszczenie komponentów, polaryzacja i orientacja muszą być zgodne z dokumentacją montażową. Odwrócony elektrolit, dioda lub układ scalony może zniszczyć urządzenie już przy pierwszym uruchomieniu.
Czystość powierzchni decyduje o odporności na korozję, upływności i awarie w wilgoci. Pozostałości topnika, sole jonowe i zabrudzenia procesowe są szczególnie groźne przy dużej impedancji oraz małych odstępach między przewodnikami.
Jakość ścian otworów ma znaczenie dla przelotek i otworów metalizowanych. Pęknięta albo zbyt cienka metalizacja może dać przerwę dopiero po obciążeniu termicznym lub mechanicznym.
Test środowiskowy dobiera się do zastosowania. Płytka pracująca w wilgoci, wysokiej temperaturze, mrozie albo wibracjach wymaga innych prób niż elektronika biurowa.
Warstwy laminatu muszą być dobrze związane. Delaminacja, pęcherze i nieprawidłowa grubość dielektryka obniżają żywotność płytki oraz parametry elektryczne.
Jakość lutowania obejmuje zwilżanie padów, ilość spoiwa, brak mostków, brak zimnych lutów oraz prawidłowe wypełnienie otworów w montażu THT. To jeden z najważniejszych obszarów kontroli montażu PCB.
2. Tester płyt drukowanych
Dobór testera PCB zależy od typu płytki, wielkości serii i ryzyka awarii, ale korzyści są wspólne dla większości projektów.
Po pierwsze, testowanie obniża koszt naprawy. Usterka wykryta przed wysyłką jest zwykle tańsza niż reklamacja, demontaż gotowego urządzenia albo naprawa w terenie.
Po drugie, ogranicza liczbę zwrotów. Przy większych partiach nawet niewielki odsetek wad może oznaczać realne straty finansowe i organizacyjne.
Po trzecie, zwiększa bezpieczeństwo. Błąd w zasilaniu, izolacji lub montażu elementu mocy może uszkodzić inne urządzenia, spowodować przegrzanie albo stworzyć zagrożenie dla użytkownika.
Po czwarte, zmniejsza ilość odpadów. Test prototypów, kuponów technologicznych i pierwszych sztuk z serii pozwala zatrzymać problem, zanim obejmie całą partię.
Dla producenta kontraktowego konsekwentny plan testów jest częścią obsługi klienta. Płytka ma nie tylko wyglądać poprawnie, ale działać zgodnie z projektem i powtarzalnie przechodzić kontrolę jakości.
3. Kategorie testerów i metod kontroli PCB

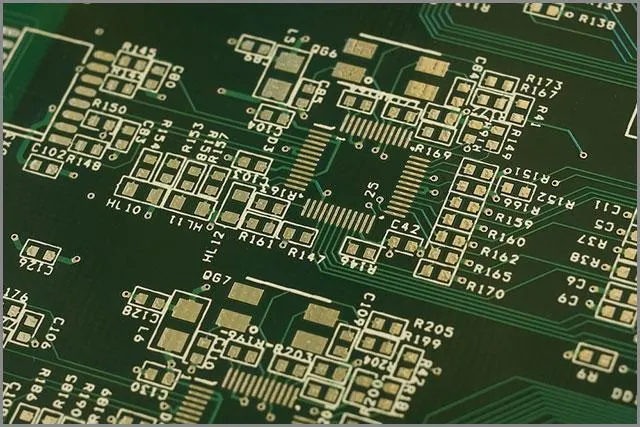

1. Kontrola wizualna
Kontrola wizualna jest najprostszą metodą badania PCB. Operator sprawdza płytkę gołym okiem, pod lupą, mikroskopem albo w systemie optycznym i porównuje ją z dokumentacją: Gerberami, rysunkiem montażowym, BOM oraz standardem akceptacji, na przykład IPC-A-610.
Przykłady elementów ocenianych wizualnie:
Grubość i stan powłok. W zależności od technologii sprawdza się między innymi jakość metalizacji, równomierność wykończenia powierzchni oraz brak nadmiernej chropowatości.
Jakość wykończenia powierzchni. Pady powinny być czyste, płaskie i wolne od ubytków, nalotów, przebarwień oraz zanieczyszczeń, które pogorszyłyby lutowanie.
Otwory powinny mieć właściwe położenie i średnicę zgodną z dokumentacją. Szczególną uwagę zwraca się na otwory metalizowane, ponieważ uszkodzona przelotka może spowodować przerwę między warstwami.
Sprawdza się także przebieg ścieżek, soldermaskę, nadruk opisowy oraz ogólny stan obwodu: brak zarysowań miedzi, mostków, odprysków laminatu i zwarć widocznych na powierzchni.
Zaletą kontroli wizualnej jest niski koszt i szybkość. Jej ograniczeniem jest to, że nie pokaże wszystkich wad. Połączenia pod układami BGA, wewnętrzne zwarcia, mikropęknięcia oraz część problemów elektrycznych wymagają innych metod.
2. Kontrola zwarć i przerw
Zwarcia i przerwy w obwodzie należą do najczęstszych problemów na płytkach PCB. Zwarcie łączy dwie sieci, które powinny być odseparowane, a przerwa rozłącza ścieżkę, przelotkę albo połączenie lutowane. Wczesne wykrycie tych wad zapobiega uszkodzeniu komponentów podczas uruchomienia.
Część zwarć można wykryć wzrokowo, zwłaszcza jeśli są to mostki lutownicze między sąsiednimi wyprowadzeniami albo odpryski metalu na powierzchni. Mikroskop znacznie ułatwia kontrolę gęsto upakowanych układów SMD.
Na co się należy uważać:
Przebarwienia i przypalenia laminatu świadczą o lokalnym przegrzaniu. Zwykle mają kolor brązowy lub ciemniejszy i mogą wskazywać obszar przeciążenia.
Nieprawidłowa metalizacja, resztki spoiwa albo zanieczyszczenia przewodzące mogą tworzyć zwarcia między padami, przelotkami lub ścieżkami.
Pęknięcia, plamy i naloty trzeba traktować jako sygnał ostrzegawczy. Nie zawsze oznaczają awarię, ale wymagają sprawdzenia elektrycznego i oceny procesu.
Do lokalizowania zwarć można wykorzystać kamerę termowizyjną. Jeżeli płytkę zasili się kontrolowanym prądem z ograniczeniem, miejsce zwarcia często nagrzewa się szybciej niż reszta obwodu. To pomaga znaleźć usterkę niewidoczną na powierzchni.
Podstawowym narzędziem pozostaje multimetr cyfrowy. Tryb ciągłości i pomiar rezystancji pozwalają sprawdzić, czy między wybranymi punktami istnieje połączenie, a także czy dwie sieci nie są zwarte. Przy naprawie warto korzystać ze schematu i punktów testowych, zamiast mierzyć przypadkowe miejsca.
3. Analiza napięciowo-prądowa V-I
Analiza V-I, czyli analiza charakterystyki napięciowo-prądowej, jest metodą diagnostyczną stosowaną zwykle na płytkach bez zasilania. Tester podaje kontrolowany sygnał na badany punkt i mierzy odpowiedź prądową obwodu.
Wynik jest prezentowany jako krzywa, w której oś pozioma odpowiada napięciu, a oś pionowa prądowi. Kształt krzywej zależy od tego, czy w badanej sieci znajdują się rezystancje, pojemności, złącza półprzewodnikowe lub zwarcia.
Największą wartość ta metoda ma przy porównaniu z płytką referencyjną. Jeżeli sprawna płytka i podejrzana płytka mają różne sygnatury V-I w tym samym punkcie, można zawęzić obszar diagnostyki bez uruchamiania całego urządzenia.

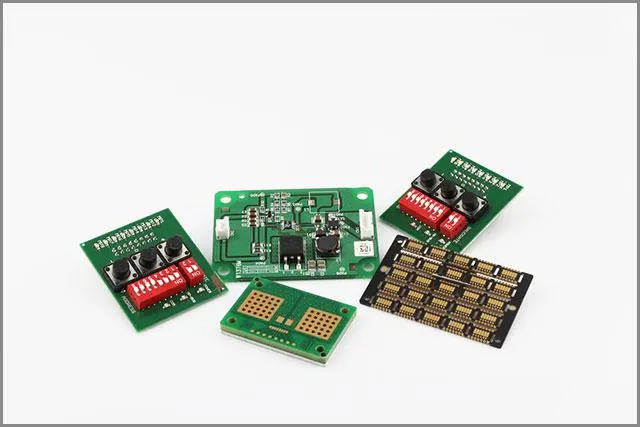

4. Metody testowania płytek drukowanych
Nabywca, dystrybutor i producent kontraktowy powinni rozumieć podstawowe metody testowania PCB. Inaczej dobiera się kontrolę dla prototypu, inaczej dla krótkiej serii, a inaczej dla masowej produkcji z kosztownymi komponentami. Dobrze zaplanowany test ogranicza ryzyko awarii bez niepotrzebnego podnoszenia kosztu jednostkowego.
Poniżej znajdują się najczęściej stosowane metody.
Test w obwodzie (ICT)
Test w obwodzie, częściej określany skrótem ICT, wykorzystuje adapter z igłami testowymi, czyli tak zwane łóżko gwoździ. Igły kontaktują się z punktami testowymi na płytce i pozwalają mierzyć poszczególne sieci oraz elementy bez ręcznego przykładania sond.
ICT jest jedną z najbardziej precyzyjnych metod kontroli montażu PCB. Wymaga jednak zaprojektowania i wykonania adaptera testowego, dlatego koszt przygotowania jest uzasadniony głównie przy produkcji seryjnej albo przy płytkach o wysokiej wartości.
Test ICT może wykrywać zwarcia, przerwy, błędne wartości rezystorów, pojemności, niektóre wady diod i tranzystorów oraz błędny montaż komponentów. W zależności od konfiguracji test może być wykonywany na płytce zasilanej lub niezasilanej. W pełni zautomatyzowany proces daje dokładne raporty i szybko wskazuje obszar usterki.
Niektóre systemy ICT umożliwiają także elementy testu funkcjonalnego, jeżeli projekt płytki i adapter testowy zostały przygotowane z myślą o takim scenariuszu. Nie zastępuje to zawsze końcowego testu produktu, ale znacząco skraca diagnostykę.
Test sondą latającą
Test sondą latającą jest odmianą testu w obwodzie bez dedykowanego adaptera. Zamiast stałego łóżka gwoździ maszyna używa ruchomych sond, które kolejno dotykają wskazanych punktów płytki.
Metoda jest tańsza na etapie przygotowania, ponieważ nie wymaga budowy adaptera testowego. Sprawdza się w prototypach, krótkich seriach i przy projektach często zmienianych. Minusem jest niższa prędkość niż w ICT, ponieważ sondy muszą fizycznie przemieszczać się między punktami.
Jest to test zasadniczo nieinwazyjny. Nie uruchamia się wszystkich funkcji urządzenia, ale można szybko sprawdzić wiele połączeń i podstawowych parametrów montażu.
Można go użyć do sprawdzenia między innymi:
Pomiaru diod.
Wykrywania zwarć.
Pomiaru rezystorów.
Sprawdzania cewek i indukcyjności.
Pomiaru kondensatorów.
Kontroli ciągłości połączeń oraz przerw w sieciach.
Jak to działa:
Najpierw program testowy powstaje na podstawie danych CAD, netlisty, BOM i plików produkcyjnych dostarczonych przez projektanta.
Następnie oprogramowanie wyznacza punkty pomiarowe, limity akceptacji i kolejność ruchu sond. Dane muszą odpowiadać UUT, czyli testowanej jednostce.
Po zamocowaniu płytki na platformie maszyna wykonuje zaprogramowane pomiary i porównuje wyniki z oczekiwanymi wartościami. Dzięki temu można wykryć zwarcia, otwarte obwody, błędy obsadzenia i część wad komponentów.
Ta metoda ma ważne zalety: niski koszt przygotowania, dużą elastyczność przy zmianach projektu i krótki czas uruchomienia testu. Dlatego jest szczególnie użyteczna przy prototypach i seriach pilotażowych.
Automatyczna inspekcja optyczna (AOI)
AOI jest standardową techniką kontroli w nowoczesnym montażu PCB. System optyczny wykonuje zdjęcia płytki i porównuje je z modelem lub obrazem referencyjnym. Pozwala to szybko wychwycić typowe wady montażu bez ręcznej kontroli każdej pozycji.
AOI wykrywa między innymi brakujące komponenty, przesunięcia, obrót elementu, złą polaryzację, mostki lutownicze, niedobór lub nadmiar spoiwa oraz widoczne wady powierzchniowe, takie jak zarysowania i zabrudzenia. Nie zasila jednak płytki i nie daje pełnego pokrycia dla połączeń ukrytych pod obudowami.
Systemy AOI mogą pracować w 2D lub 3D. Kamera 2D analizuje obraz z góry, a 3D pozwala dodatkowo oceniać wysokość i kształt połączeń lutowanych. Różnice między płytką a wzorcem wymagają decyzji operatora albo dodatkowej kontroli.
Test starzenia się
Test starzenia służy do oceny, jak płytka i komponenty zachowują się po dłuższej pracy albo w podwyższonej temperaturze. W praktyce stosuje się testy termiczne, wygrzewanie pod obciążeniem oraz próby środowiskowe dostosowane do wymagań produktu.
Test starzenia termicznego (TAT) przyspiesza procesy, które w normalnych warunkach trwałyby znacznie dłużej. Płytka trafia do komory, gdzie jest poddawana określonej temperaturze przez ustalony czas, czasem z cyklami włączania i wyłączania zasilania.
Starzenie próbek bywa też potrzebne przed badaniem lutowności. Powłoki ochronne i powierzchnie lutownicze zmieniają się podczas przechowywania, zwłaszcza przez utlenianie, dlatego test powinien uwzględniać realny czas magazynowania komponentów lub płytek.
Kontrola rentgenowska
W nowoczesnych, gęsto upakowanych płytkach część połączeń jest niewidoczna z zewnątrz. Dotyczy to zwłaszcza układów BGA, QFN, LGA, połączeń pod ekranami oraz złączy o małym rastrze. W takich przypadkach stosuje się inspekcję rentgenowską.
Promieniowanie rentgenowskie jest pochłaniane w różnym stopniu przez materiały o różnej gęstości i liczbie atomowej. Dzięki temu można odróżnić spoiwo lutownicze, wyprowadzenia, puste przestrzenie i część struktur wewnętrznych.
Przykładowo kulki lutownicze pod BGA są dobrze widoczne, ponieważ zawierają metale cięższe niż laminat. Inspekcja pozwala ocenić mostki, puste przestrzenie, przesunięcia kulek i niektóre przerwy lutownicze, których nie pokaże AOI.
Kontrola rentgenowska jest szczególnie zalecana dla płytek o dużej gęstości montażu i komponentów z ukrytymi wyprowadzeniami. Ze względu na koszt sprzętu i obsługi zwykle stosuje się ją tam, gdzie ryzyko awarii uzasadnia dodatkową kontrolę.
Test funkcjonalny
Test funkcjonalny sprawdza, czy zmontowana płytka wykonuje zadanie przewidziane w projekcie. Może obejmować uruchomienie zasilania, komunikacji, wejść i wyjść, pomiarów analogowych, oprogramowania układowego oraz reakcji na sygnały testowe.
Zazwyczaj wykonuje się go pod koniec procesu produkcyjnego, po kontroli montażu. Celem jest potwierdzenie, że produkt nie tylko ma poprawne komponenty, ale działa zgodnie ze specyfikacją przed wysyłką do klienta.
5. Inne testy funkcjonalne PCB
5.1 Rodzaje innych testów funkcjonalnych
Test lutowności: sprawdza, czy pady, wyprowadzenia komponentów i powłoki powierzchniowe prawidłowo zwilżają się spoiwem. Dobre zwilżanie zwiększa szansę na trwałe, powtarzalne połączenia lutowane.
Test zanieczyszczenia PCB: wykrywa pozostałości topnika, zanieczyszczenia jonowe i produkty reakcji chemicznych. Takie pozostałości mogą powodować korozję, prądy upływu, dendryty metaliczne i awarie w wilgotnym środowisku.
Analiza mikroprzekrojów/ Przygotowanie metalograficzne: polega na przecięciu, zatopieniu, wyszlifowaniu i zbadaniu próbki pod mikroskopem. Umożliwia ocenę przelotek, grubości metalizacji, jakości lutowania, pęknięć i rozwarstwień.
Reflektometria w dziedzinie czasu (TDR): TDR wykorzystuje impuls elektryczny do analizy nieciągłości impedancji w ścieżkach wysokiej częstotliwości. Pomaga wykrywać przerwy, zwarcia, niedopasowanie impedancji i problemy w liniach transmisyjnych.
Peel test: mierzy siłę potrzebną do oderwania miedzi od laminatu. Wynik pokazuje przyczepność folii miedzianej i odporność płytki na obciążenia termiczne oraz mechaniczne.
Test lutowania: ocenia wygląd, kształt i jakość połączeń lutowanych po procesie, a w razie potrzeby także odporność spoin na cykle termiczne lub obciążenia mechaniczne.
5.2 Zalety funkcjonalnego badania PCB
Zalety funkcjonalnego testowania PCB obejmują:
W efekcie końcowym klient otrzymuje płytkę, która została sprawdzona pod kątem rzeczywistego działania, a nie tylko wyglądu montażu.
Test funkcjonalny można łączyć z innymi metodami, takimi jak ICT, flying probe, AOI czy inspekcja rentgenowska. Każda z nich wykrywa inny typ problemu.
Metoda dobrze wykrywa błędne wartości komponentów, awarie funkcjonalne, problemy parametryczne oraz błędy programu lub konfiguracji.
Potwierdza, że produkt po montażu działa zgodnie z oczekiwaniami projektowymi i wymaganiami klienta.
W wielu przypadkach ogranicza zakres kosztownych testów systemowych, ponieważ część usterek zostaje zatrzymana już na poziomie płytki.
6. Tester płytek drukowanych - zautomatyzowane urządzenia testujące (ATE)
ATE, czyli zautomatyzowane urządzenia testujące, łączą kilka instrumentów pomiarowych i procedur w jeden system sterowany komputerowo. Dzięki temu kontrola PCB jest szybsza, bardziej powtarzalna i mniej zależna od ręcznej pracy operatora.
System ATE może wykonywać testy funkcjonalne układów scalonych, pomiary analogowe i cyfrowe, analizę sygnatur, sekwencje zasilania oraz rejestrację wyników. Może to być pojedynczy szybki pomiar albo rozbudowana procedura obejmująca wiele instrumentów.
ATE stosuje się również w naprawach i diagnostyce płytek drukowanych. Przykładem jest ABI Electronics System 8, modułowa stacja testowa sterowana komputerem, w której dobiera się moduły do rodzaju diagnostyki. Takie rozwiązanie bywa szybsze niż ręczne przełączanie wielu oddzielnych mierników i oscyloskopów.
Moduły systemu 8 obejmują:
Lokalizator błędów na poziomie płytki:
Wielokanałowe testy diagnostyczne cyfrowych układów scalonych, prowadzone w obwodzie lub poza obwodem.
Sprawdzanie stanu połączeń układów IC.
Testowanie krzywych V-I komponentów na płytkach bez zasilania.
Tester analogowych układów IC: moduł do testów funkcjonalnych analogowych układów scalonych i elementów dyskretnych, przydatny również wtedy, gdy brakuje pełnego programu testowego albo schematu.
Wielofunkcyjna stacja przyrządów: moduł łączący kilka typowych narzędzi pomiarowych, aby ograniczyć liczbę oddzielnych urządzeń na stanowisku.
Zaawansowany moduł testowy łączy różne metody diagnostyczne, między innymi testy termiczne, kontrolę połączeń i analizę sygnatur analogowych.
Zaawansowany skaner matrycowy: umożliwia szybkie zbieranie danych z wielu punktów, co jest przydatne przy układach o dużej liczbie wyprowadzeń.
Trzy wyjścia zmiennego zasilania dostarczają kontrolowane napięcia potrzebne do uruchamiania testowanego urządzenia.
Zastosowania ATE obejmują:
Testowanie włączania i wyłączania zasilania.
Wbudowane sterowanie w czasie rzeczywistym.
Obliczanie, rejestrowanie i archiwizację wyników.
Zautomatyzowane sekwencje testowe.
Cyfrowe i analogowe testy funkcjonalne.
Testowanie PCB i rozwiązywanie problemów.
Testowanie cyfrowych i analogowych układów IC.
Wizualną identyfikację zwarć z akustycznym lub wizualnym wskazaniem zbliżania się sondy do miejsca usterki.
7. Powszechnie stosowane testy in-circuit w badaniu PCB
7.1 Urządzenia potrzebne do testowania w obwodzie
Oprogramowanie: dla każdej płytki przygotowuje się program testowy. Określa on, które punkty należy mierzyć, jakie sygnały podać, jakie limity są akceptowalne i kiedy wynik ma być uznany za zaliczony albo niezaliczony.
Interfejs: pozwala podłączyć do testera różne adaptery dopasowane do konkretnej płytki.
Sprzęt mocujący: adapter kontaktuje się bezpośrednio z płytką, najczęściej przez igły testowe ułożone jak łóżko gwoździ. Punkty sond są projektowane pod konkretny układ padów testowych i połączone z elektroniką testera.
Analogowy skaner: przełącza kanały pomiarowe i umożliwia sprawdzenie położenia oraz wartości elementów analogowych.
Test symulacji zasilania: kontrolowane zasilanie pozwala uruchomić wybrane sekcje, na przykład regulatory, układy cyfrowe i bloki komunikacyjne, bez ryzykownego włączania całego urządzenia naraz.
Przetworniki analogowo-cyfrowe i cyfrowo-analogowe obsługują sygnały wejściowe oraz wyjściowe potrzebne do pomiarów i symulacji pracy obwodu.
7.2 Zalety testów ICT
ICT stosuje się ze względu na kilka praktycznych zalet.
Wymaga niewielkiej obsługi w trakcie produkcji seryjnej, ponieważ po przygotowaniu programu i adaptera procedura jest powtarzalna.
Prawdopodobieństwo błędu operatora jest niskie, bo kontaktowanie punktów i ocena limitów odbywają się automatycznie.
Lokalizacja błędu jest szybka. Tester wskazuje konkretną sieć, komponent albo typ problemu, co skraca diagnostykę dużych partii.
Wyniki są czytelne i mogą być zapisywane w raportach jakościowych bez ręcznego przepisywania danych.
Metoda jest szczególnie korzystna dla średnich i dużych serii, w których koszt adaptera rozkłada się na wiele płytek.
Po przygotowaniu programu łatwo powtarzać test dla kolejnych partii oraz porównywać wyniki między seriami produkcyjnymi.
7.3 Ograniczenia testów ICT
ICT ma również ograniczenia, dlatego nie zawsze jest najlepszym wyborem.
Przy prototypach i małych seriach koszt adaptera oraz programu może być nieproporcjonalnie wysoki.
Adapter z igłami testowymi jest kosztowny, zwłaszcza dla złożonych płytek o dużej liczbie punktów pomiarowych.
Igły testowe wymagają czyszczenia i konserwacji. Zabrudzone lub zużyte sondy powodują fałszywe błędy i niestabilne wyniki.
Nieprawidłowy kontakt z padem testowym może dać wynik niespójny z rzeczywistym stanem płytki.
Mimo tych wad ICT pozostaje jedną z najskuteczniejszych metod kontroli seryjnego montażu PCB, o ile projekt płytki przewiduje dostępne punkty testowe i odpowiednie odstępy.
8. Wybór testera PCB do realnych wymagań
Wybór testera PCB powinien wynikać z realnego zastosowania płytki, wielkości partii, wartości komponentów i skutków ewentualnej awarii. Inny zestaw testów wystarczy dla prostego prototypu, a inny będzie konieczny dla elektroniki przemysłowej, medycznej, motoryzacyjnej albo urządzenia z układami BGA.
Warto ocenić następujące kryteria:
Koszt: metoda powinna być uzasadniona ekonomicznie. Flying probe często wygrywa przy małych seriach, a ICT przy produkcji seryjnej.
Trwałość produktu: im dłużej urządzenie ma pracować i im trudniejszy serwis, tym większe znaczenie mają testy środowiskowe, funkcjonalne i kontrola jakości lutowania.
Niezawodność wyników: dobry tester powinien dawać powtarzalne wyniki, jasne limity i możliwie mało fałszywych alarmów.
Środowisko pracy: wilgoć, temperatura, wibracje i zapylenie wpływają na dobór prób oraz na poziom akceptowanego ryzyka.
Przed podjęciem decyzji warto połączyć kilka metod. W praktyce często stosuje się AOI po montażu, flying probe lub ICT do kontroli połączeń, a następnie test funkcjonalny dla gotowej płytki.
Wyciąg informacyjny
Tester obwodów drukowanych nie jest jednym urządzeniem do wszystkich przypadków. To zestaw metod: od kontroli wizualnej, przez pomiary multimetrem, AOI, flying probe i ICT, po rentgen, testy środowiskowe, ATE oraz test funkcjonalny. Najlepszy wybór zależy od projektu, ryzyka i skali produkcji.
Jeżeli przygotowujesz płytkę do produkcji i chcesz dobrać właściwy zakres kontroli, OurPCB może pomóc w analizie DFM, montażu i testach PCB. Prześlij pliki projektu, a otrzymasz wycenę w 12 godzin roboczych.
