Mikro Amperomierz-Amperomierz (skrót od Ampere meter) jest urządzeniem, które mierzy prąd, prąd zmienny (AC) lub prąd stały (DC). Wspólną cechą amperomierza jest niska rezystancja, która ogranicza spadek napięcia podczas pomiaru prądu.
Amperomierz z zerowym środkiem
Miliamperomierze i mikroamperomierze to rodzaje przyrządów amperometrycznych, które mierzą mniejsze prądy. W naszym dzisiejszym przypadku będziemy omawiać mikroamperomierze. Z tego powodu zdefiniujemy amperomierz, omówimy zasadę jego działania i powiemy jak go używać.
Mikro Amperomierz-Co to jest mikroamperomierz?
Mikroamperomierz/mikroamperomierz/ mikroamperomierz jest przyrządem elektrycznym, który mierzy minimalne poziomy prądu (średni odczyt w mikroamperach). Stopniowo mierzy poziom prądu elektrycznego, którego konwencjonalny multimetr nie jest w stanie dokładnie zmierzyć.
Miernik mikroamperowy
Dlaczego warto zadowolić się miernikiem mikroamperowym?
Szczegóły produktu Mikroamperomierz daje Ci szeroki wachlarz zalet, takich jak;
Mikroamperomierze są lekkie i kompaktowe, dlatego nadają się do maszyn o mniejszej przestrzeni. Może być częścią większych urządzeń lub samodzielnym urządzeniem.
Następnie, mikroamperomierz zawsze będzie utrzymywał swoje działanie i monitorowanie pomimo niskiego lub wysokiego prądu.
Wreszcie, ich pokrywy mają dobrą odporność na uderzenia, stąd zapewniają trwałość i ochronę.

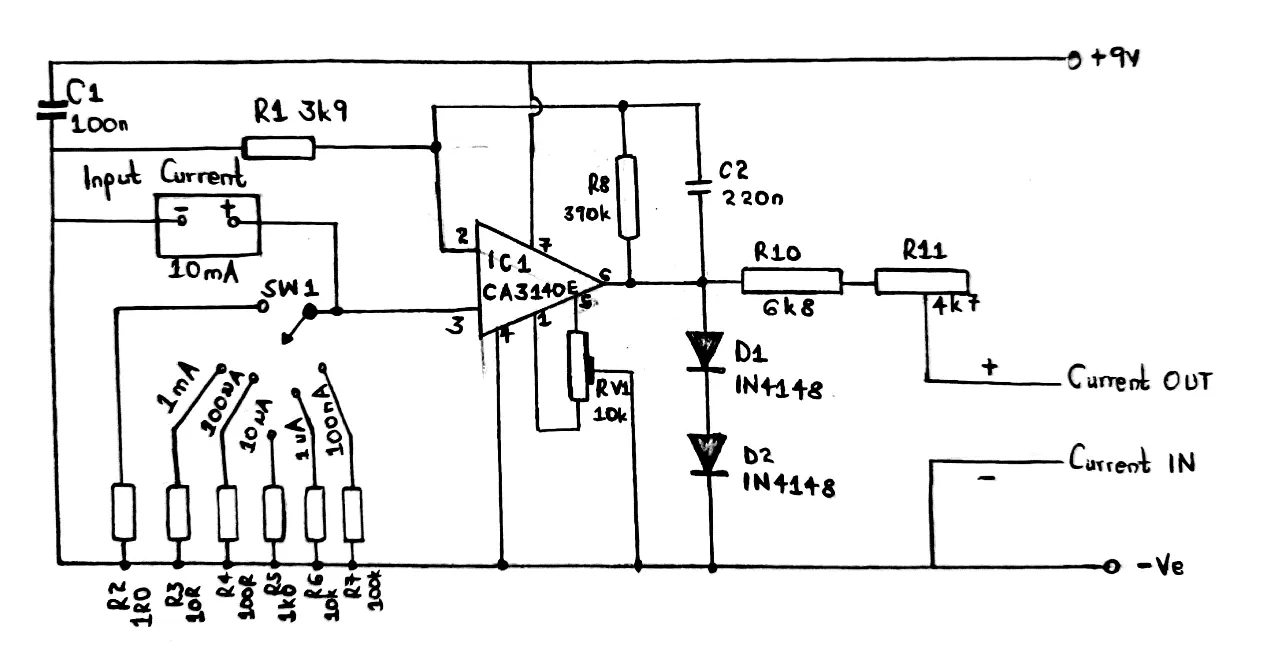

Mikroamperomierz wykorzystuje aktywny obwód, jak ten poniżej, do wykonania testów prądowych.
Schemat obwodu mikroamperomierza
Mikro Amperomierz-Jak działa obwód mikroamperomierza
Mikroamperomierz posiada sześć zakresów czułości, od 100nA do 10mA. Wyższe poziomy zapewniają kalibrację, ponieważ większość multimetrów nie ma możliwości pomiaru małego prądu elektrycznego.
R11 i R10 wykorzystują miernik do implementacji woltomierza FSD 1V. Aby uzyskać idealną czułość, można również podrasować miernik.

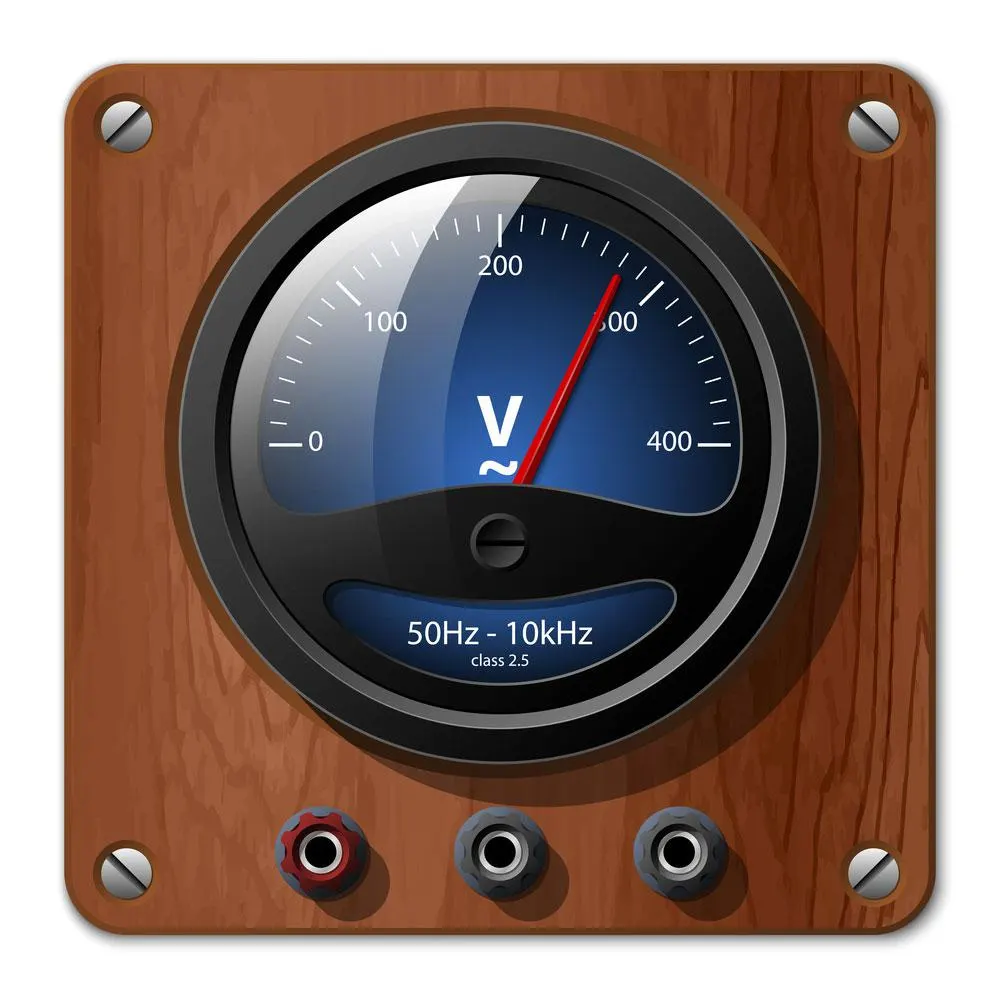

Woltomierz
1C1 to wzmacniacz operacyjny o prawie 100-krotnym wzmocnieniu napięcia stałego, a jego okablowanie jest w konfiguracji nieodwracającej.
Następnie C2 minimalizuje wzmocnienie AC, zwiększając tym samym odporność na odbiór zakłóceń błądzących i stabilność.
Dalej, SW1 biasuje nieodwracający układ scalony IC1 do szyny 0V za pomocą rezystorów w zakresie R2 i R7. Innymi słowy, zasadniczo możesz osiągnąć brak przesunięcia miernika i brak napięcia wyjściowego. Praktycznie jednak będziesz potrzebował RV1, regulatora zerowego offsetu, który kompensuje małe napięcia offsetowe.
Ponieważ nasz układ wymaga wysokiej impedancji wejściowej, aby zaoszczędzić więcej prądu wejściowego, użyjemy wejściowego op-ampu FET. FET ma standardową rezystancję wejściową 15M megaomów.
Wreszcie D2 i D1 chronią M1 przed przeciążeniem, zapewniając, że napięcie wyjściowe IC1 nie osiągnie 1,3 V.
Mikro Amperomierz-Jak działa mikroamperomierz?
Weźmy przykład amperomierza z ruchomą cewką;
Nieruchome magnesy (które powinny przeciwstawiać się prądowi elektrycznemu) powodują ruch.
Ruch ten z kolei powoduje obrót centralnie umieszczonej armatury, połączonej z tarczą wskaźnikową.
Podczas obracania się, tarcza nad podziałką pokazuje ruch ilości prądu przez zamknięty obwód.
Jak używamy mikroamperomierza?
Zatem, aby użyć mikroamperomierza, będziemy musieli postępować zgodnie z poniższą procedurą.
Amperomierz mierzy natężenie prądu elektrycznego (w amperach/Amp). Prąd to szybkość przepływu elektronów/ładunków w obwodzie. Tak więc, jeśli chcemy zmierzyć natężenie prądu w danym przebiegu, będziemy musieli;
Najpierw odłączyć obwód.
Następnie podłączyć amperomierz szeregowo ze swoim obwodem, aby zapewnić przepływ elektronów zarówno przez przebieg jak i miernik. Przy wyborze miernika, może to być miernik dc lub amperomierz AC.
Strona dodatnia amperomierza powinna łączyć się z dodatnią drugiego urządzenia. Ta sama zasada dotyczy zacisków ujemnych.
Następnie oblicz średni prąd, który otrzymasz, obserwując zakresy amperów.
W końcu otrzymasz prąd elektryczny, ale brak oporu i napięcia, ponieważ miernik jest częścią obwodu.
Nie podłączaj jednak miernika do źródła znacznego napięcia. Napięcie może doprowadzić do zwarcia i uszkodzenia mierników. Woltomierz, przeciwnie, jest korzystny, ponieważ mierzy napięcie.
Ponadto, podłącz amperomierz w sposób szeregowy, a nie równoległy. Połączenie równoległe spowoduje przepływ prądu tylko przez amperomierz, a nie przez obwód.
(amperomierz)
Podsumowanie
Podsumowując, mikroamperomierz jest jednym z profesjonalnych narzędzi, które powinieneś mieć. Dokładnie mierzą one małe prądy w urządzeniach takich jak termopary.
W poście podano schemat obwodu miernika prądu amperowego, w tym jak możesz go zastosować, aby uzyskać prąd obwodu.
Aby uzyskać więcej informacji na temat Mikro amperomierzy, skontaktuj się z nami.
