Zestaw elementów elektronicznych razem tworzą obwód elektryczny. Różne części przekazują prąd, utrzymywać napięcie i moc obwodu. Niepowodzenie dowolnego elementu w obwodzie elektrycznym może powstrzymać go od pracy. Jednak każdy unikalny układ komponentów może dać ci nowy kurs. Każdy obwód elektroniczny służy konkretnej funkcji. Może pracować jako wzmacniacz, odbiornik radiowy lub oscylator.
Jakie są różne typy elementów elektronicznych? Jakie są ich funkcje? Jak tworzymy obwód elektryczny? Ile komponentów elektronicznych potrzebujemy do prostego kursu? Ten artykuł obejmie wszystko, co musisz wiedzieć o komponentach elektronicznych.
O komponentach elektronicznych
Podmiot fizyczny w systemie elektronicznym, komponenty elektroniczne tworzą obwód. Wpływają na elektrony lub związane z nimi dziedzinami w odpowiednim funkcjonowaniu systemu. Zwykle są one połączone, umieszczając je na płytce PCB lub lutowania na płytce drukowanej. Umieszczenie elementów elektronicznych spełnia funkcję obwodu. Obwód może być wzmacniacz, oscylator lub odbiornik radiowy.
Zazwyczaj indywidualnie zapakowany komponent. Obejmują one również w złożonych grupach jako układy zintegrowane. Najczęstszymi typami elementów elektronicznych są rezystorami, diodami i tranzystorami. Cyne procesy elektryczne, są częściami pasywnymi lub aktywnymi.
Aktywne i pasywne elementy elektroniczne
Aktywne składniki obwodu elektronicznego mogą dostarczać energię dla siebie. Pasywne elementy to te, które nie są w stanie tego zrobić. Jednak definicje te dotyczą tylko obwodów AC jako obwód DC inaczej.
• Aktywne składniki -. Aktywne elementy elektroniczne polegają na źródle energii w systemie. Zwykle są zdolne do wywoływania mocy do obwodu. Aktywne są składniki wzmacniające kursu, takie jak tranzystory, diody itp.
• Składniki pasywne - elementy pasywne nie są w stanie wprowadzić energii do obwodu elektronicznego. Komponenty te nie polegają na źródła DC o mocy jak aktywne składniki. Są one prowadzone tylko z ich zdolności do obwodu AC, do którego należy. Dlatego nie mogą wzmocnić sygnału. Ale mogą zwiększać napięcie lub prąd w obwodzie rezonansowym. Składniki dwustopniowe, takie jak rezystory, kondensatory, cewki indukcyjne i transformatory, są częściami pasywnymi.
Rodzaje elementów elektronicznych
Obwód elektroniczny może być tak skomplikowany, jak chce i może zawierać kilka komponentów. Jednak specyficzne elementy elektroniczne są powszechne dla każdego kursu, które możemy zbudować. Poniżej znajdują się typy elementów elektronicznych powszechnie występujących w każdym obwodzie elektronicznym.
• rezystory
Rezystor jest jednym z zasadniczych elementów zintegrowanego obwodu. Składnik elektroniczny jest odporny na przepływ prądu. Klasyfikacja rezystora jest moc, którą może sobie poradzić bez eksplodowania. Innym czynnikiem jest wartość oporu, która jest jej zdolnością oprzeć się prądu. Jest to dwuręczny pasywny komponent elektroniczny. Działa na zasadzie prawa Ohm. Wzór do obliczenia odporności jest V = IR, gdzie R jest odpornością. Jednostką odporności jest omów.

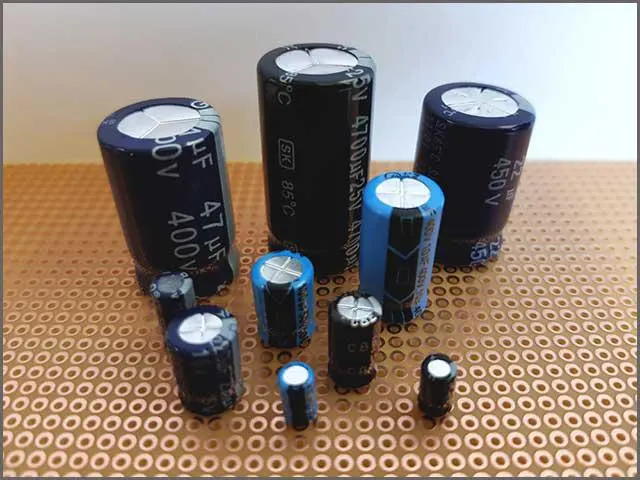

• kondensatory.
Kondensator może przechowywać ładunek elektryczny przez czas tymczasowy. Oszczędza koszt elektryczny w postaci pola elektrycznego. Kondensator ma izolator między dwoma płytami przewodzącymi. Posiada różne typy komponentów, takich jak dysk elektrolityczny i ceramiczny. Blokuje sygnały DC i umożliwia przejście sygnału AC.
Możesz także użyć rezystora z kondensatorem w obwodzie czasowym. Przechowywany ładunek w kondensatorze jest Q = CV. Tutaj C jest pojemność kondensatora, a V jest stosowanym napięciem. Urządzenie jest mikrofaradami (âμF).
• indukci
Indukcje przechowuj energię w postaci pola magnetycznego. Jest to komponent pasywny i odporny na zmiany w bieżącym. Składa się z cewki rany drutu wokół rdzenia. Rdzeń jest zwykle magnesem lub powietrzem. Induktor tworzy pole magnetyczne wokół gdy prąd przechodzi przez niego. Jeśli serce jest magnesem, generowana domena jest silniejsza.
Indukcyjność induktora jest L = (μk.n2.s) / l. Tutaj jest indukcyjność induktora. Μ oznacza przepuszczalność magnetyczną, K jest współczynnikiem magnetycznym, S jest obszarem cewki, n oznacza liczbę obrotów, a L oznacza długość. Jednostka indukcyjności jest Henry.
• diody.
Dioda umożliwia przejście prądu elektrycznego. Jednak prąd może płynąć tylko w jednym kierunku. Dioda składa się z anody i katody. Prąd może przepływać na ładowaniu anody z dodatnim napięciem i katodą z negatywnym. Jeśli odwrócisz te napięcia, prąd nie przeciekł. Różne rodzaje diod, typowo wykonane z materiału półprzewodnikowego.
• Tranzystory
Tranzystory to urządzenia półprzewodnikowe z trzema terminalami. Są one głównie używane jako urządzenia przełączające, a także jako wzmacniacze. Musisz zastosować napięcie na jednym z jego terminali (podstawy), aby kontrolować przepływ prądu w pozostałych dwóch. Pozostałe dwa terminale są emiter i kolekcjoner. Istnieją dwa rodzaje tranzystorów, a mianowicie, bipolarne tranzystory skrzyżowe i tranzystory efektów polowych.
• Obwody scalone
Zintegrowany obwód składa się ze wszystkich urządzeń, które wymaga obwodu elektronicznego. Ma kilka tranzystorów, rezystorów, diod i innych elementów elektronicznych.
Malutki chip krzemu trzyma wszystkie te komponenty razem. Urządzenia elektroniczne, takie jak zegarki, komórki komórkowe, komputery itp. Używaj układów zintegrowanych. Mogą być analogowe lub cyfrowe. W zależności od ich zastosowania są albo liniowe lub nieliniowe. Różne typy zintegrowanych obwodów są OP-AMPS, Timers, Przełączniki, ICS i tak dalej.
Elementy obwodu elektronicznego
Obwód elektroniczny może być prosty lub złożony na podstawie jego zastosowania. Prosty kurs elektroniczny zawiera trzy elementy, prowadzenie ścieżki, źródła napięcia i ładunek.
• Plata wiodąca.
Prąd elektryczny w elektronicznym obwodzie przepływa przez przewodzący sposób. Tradycyjnie przewody miedziane tworzą obwód. Ale przewodzące ślady zastępują te przewody. Ślady przewodzące są arkusze miedziane laminowane na substancję nie-przewodzącą. Są one przydatne dla małych i złożonych kursów, takich jak płyty drukowane (PCB).
• Źródło napięcia
Celem kursu elektronicznego jest to, że pozwala przez niego prąd. Tak więc jego kluczowym elementem jest źródło napięcia. Jest to urządzenie dwustarczalne, takie jak bateria, generator lub system zasilania. Zapewnia różnicę potencjalną (napięcie) między dwoma punktami obwodu. Ta różnica pozwala prądowi przejść przez kurs.
• Obciążenie
Element, który zużywa moc do wykonania określonej funkcji jest obciążenie. Na przykład żarówka może być obciążeniem. Jednak kompleksowe systemy wykorzystują kondensatory rezystorów itp. Jako ładunki.
Rodzaje obwodu elektronicznego
Możemy klasyfikować obwody elektryczne na różne sposoby. Jednym z nich jest klasyfikowanie ich jako obwody serii i równoległych. Prawdziwe kursy są zwykle kombinacją zarówno serii, jak i równoległych.
• Obwód serii - obwód serii jest tam, gdzie łączymy komponenty po drugim w pętli. Tutaj połączenie między dowolnymi dwoma elementami jest tylko jeden terminal. Jeśli jakakolwiek link przerwuje w tym obwodzie, cały system przestanie działać. Są one tańsze do produkcji niż obwody równoległe.
• Obwód równoległy -. Obwód równoległy jest miejscem, w którym każdy składnik jest w oddzielnym oddziale kursu. Tutaj link między dwiema częściami jest oba końce w różnych rozdziałach. Jeśli związek pęknie w obwodzie równoległym, tylko ta gałąź przestaje działać.
Innym sposobem klasyfikacji jest obserwowanie prądu przepływającego przez nich.
• Prąd stały -. W bezpośrednim kursie bieżącym elektryczność płynie tylko w jednym kierunku. Mniejsze urządzenia zazwyczaj wymagają prądu DC. Urządzenie, które wyposażone w duże pudełko w ramach przewodu zasilającego konwertuje AC w DC.
• Prąd przemienny - w prądu naprzemiennym elektryczność przepływa w obie strony i okresowo przełącza się okresowo. Elektryczność AC jest łatwa do wytworzenia i może obejmować duże odległości bez większej utraty energii. Gniazda ścienne zapewniają AC.
Wniosek
Elementy elektroniczne są podstawą dowolnego obwodu elektronicznego. Pomagają w przeniesieniu bieżącego przez kurs i sprawiają, że działa. Elementy elektroniczne mają kilka typów i mogą być aktywne i pasywne. Główne składniki obejmują rezystory, tranzystory, indukci, diody i kondensatory. Połączenie wszystkich elementów elektronicznych jest zintegrowanym obwodem. Zintegrowany obwód przynosi przydatny w produkcji elektroniki, takich jak zegarki i telefony komórkowe.
Jeśli chcesz dowiedzieć się więcej o komponentach elektronicznych, możemy Ci pomóc. Produkujemy również różne elementy elektroniczne. Możemy poprowadzić Cię przez proces produkcji. Skontaktuj się z nami, aby uzyskać informacje, które mogą potrzebować na działanie elementów elektronicznych.
