Co znajduje się w desce do krojenia?

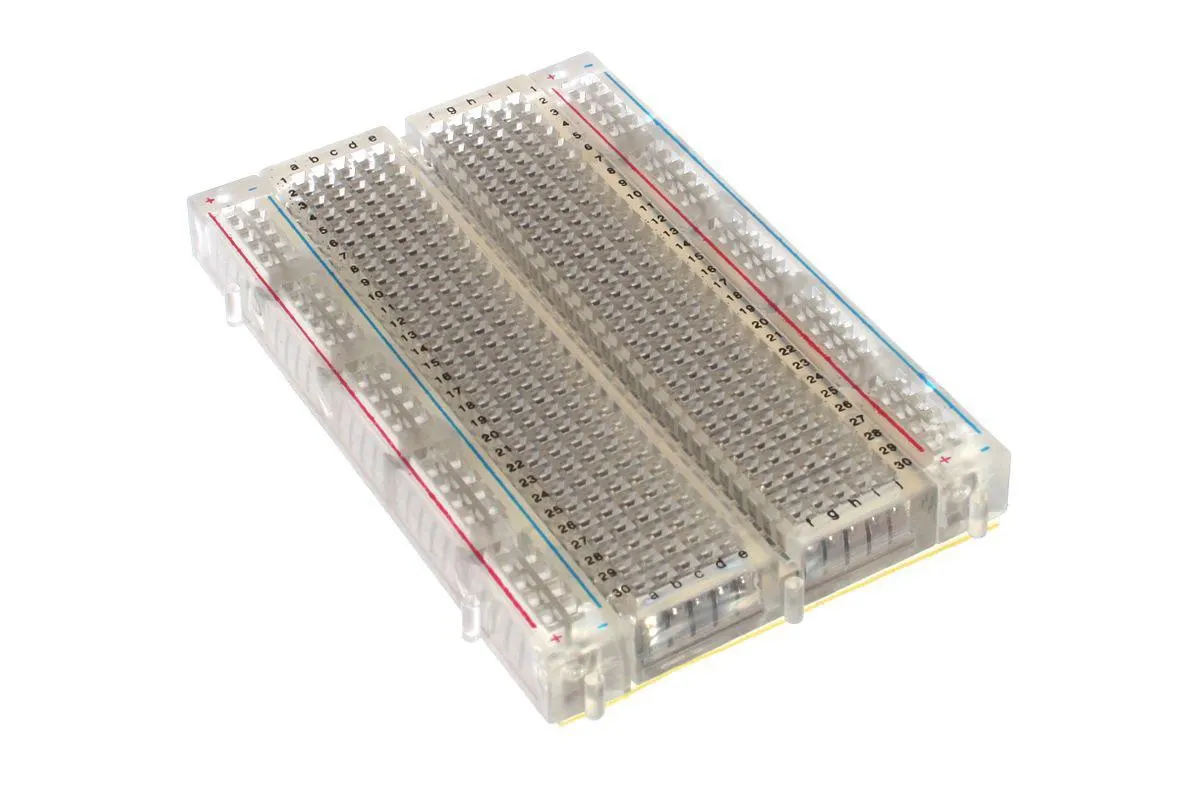

Breadboard Connections-przezroczysta płytka z metalowymi klipsamiŹródło: Wikimedia Commons
Wewnętrzna struktura breadboardu zawiera rzędy zminiaturyzowanych metalowych klipsów. Dzięki takiej konfiguracji można szybko wcisnąć metalowe wyprowadzenia komponentu w otwór. Stamtąd pin złapie dany przewód i przytrzyma go w miejscu. Dodatkowo, warstwa nośna w postaci metalowego paska złożonego z taśmy dwustronnej z papierem ochronnym zapobiega luźnym połączeniom. Można również przymocować breadboard do przedmiotu, usuwając warstwę papieru.
Nawet wtedy, niektóre breadboardy mają przezroczystą obudowę, co pozwala zobaczyć każdy klips.
Breadboard Connections-Diagram stability korbowej
Diagramy breadboardów ułatwiają początkującym zrozumienie, gdzie i jak każdy komponent elektroniczny łączy się z obwodem. Na przykład, poniższy schemat zawiera przycisk, przełącznik, diodę LED, rezystor i baterię.

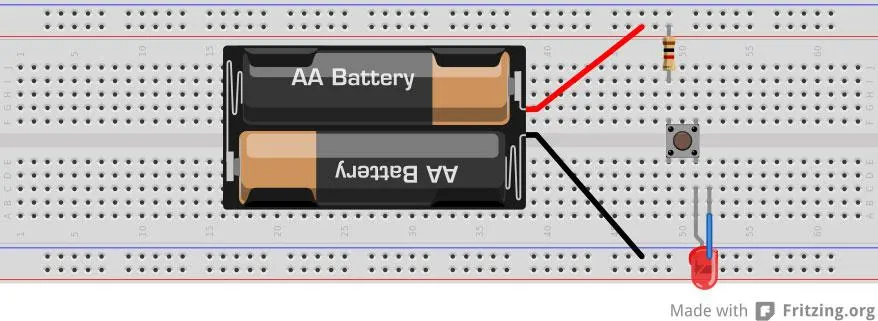

Przykładowy schemat breadboard z różnymi komponentami. Źródło: Wikimedia Commons
Jak są podłączone deski do kroplówki
Przewody łączą breadboard w różnych kolorach dla łatwiejszej identyfikacji.

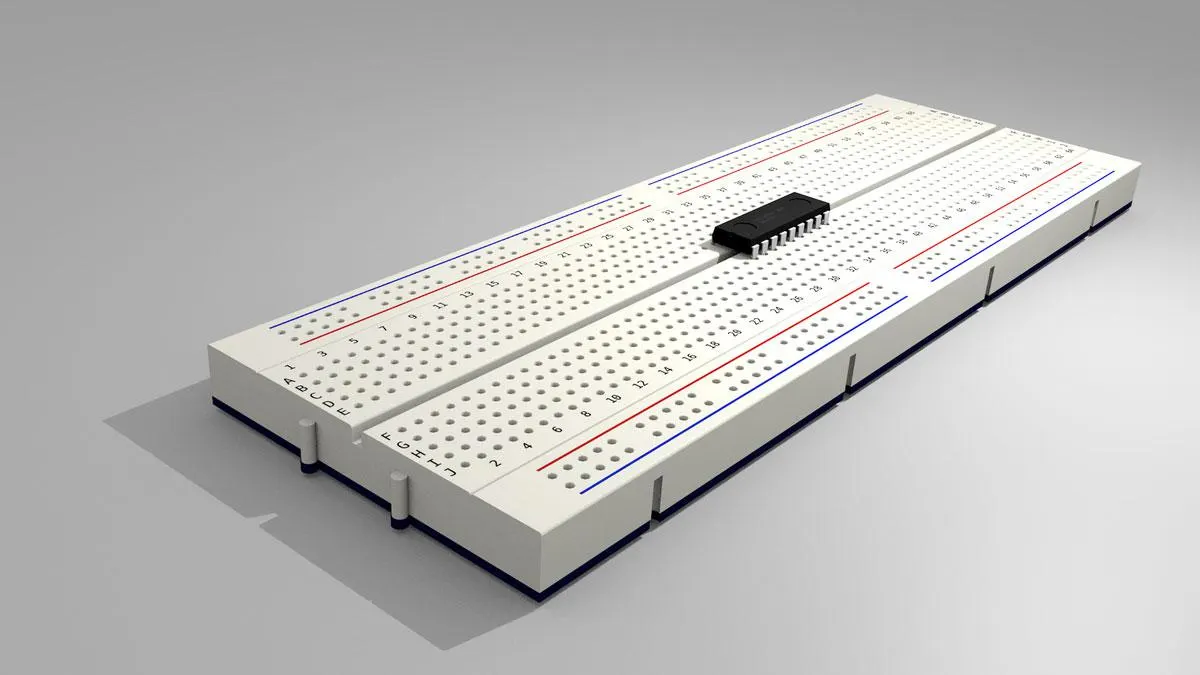

Możesz zintegrować układ scalony z otworami w breadboardzie umieszczając go na środkowej szczelinie z wycięciem skierowanym w lewo.
Połączenie przewodów powinno składać się z jednożyłowego drutu 0,6mm pokrytego plastikiem. Zalecamy zakup różnych kolorów drutu w celu prawidłowej identyfikacji połączenia. Przykładowo, kolor czerwony oznacza +V (dodatnie szyny), a czarny 0V (ujemne szyny). Istotne jest również, aby unikać skrętki, ponieważ gniecie się ona podczas umieszczania w poszczególnych otworach. Dodatkowo, zerwane żyły mogą uszkodzić breadboard.

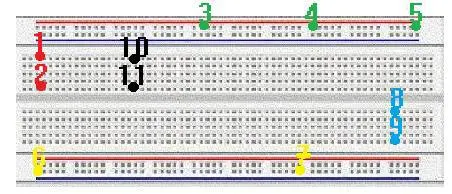

Do górnej i dolnej szyny zasilania możesz podłączyć zasilacz. Źródło: Wikimedia Commons
Ogólnie rzecz biorąc, zasilacz podłącza się do górnego i dolnego rzędu otworów. W tym przypadku + odnosi się do górnej szyny, a 0V do dolnej. Tymczasem pozostałe miejsca łączą się pionowo w kolumnach po pięć.
Dodatkowo na płytce znajdują się osobne bloki przyłączeniowe, pozwalające na podłączenie pinu układu scalonego. Będziesz musiał przylutować komponenty, które nie mają odpowiednich wyprowadzeń, w tym zmienny rezystor i przełącznik.

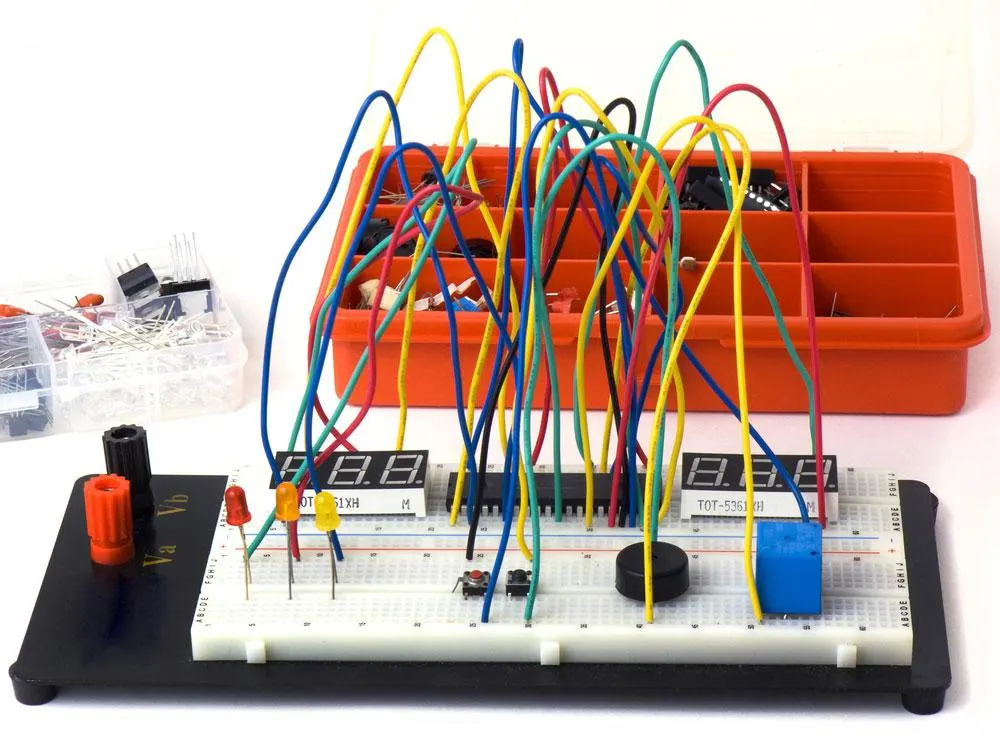

Breadboard Connections-Przykłady obwodów na tablicy
Przykład pierwszy: Prosty obwód LED
W tej części dowiesz się jak stworzyć dwa podstawowe obwody na desce do krojenia.
Schemat obwodu:
Lista elementów elektronicznych:
Bateria 9V.
Dioda LED - 1x
Rezystor - 1x
Przełącznik - 1x
Płytka drukowana
Przewód łączący - 1x
Czarny przewód - 1x
Przewód czerwony - 1x
Wykonaj poniższe kroki, aby stworzyć prosty obwód:
Krok pierwszy:

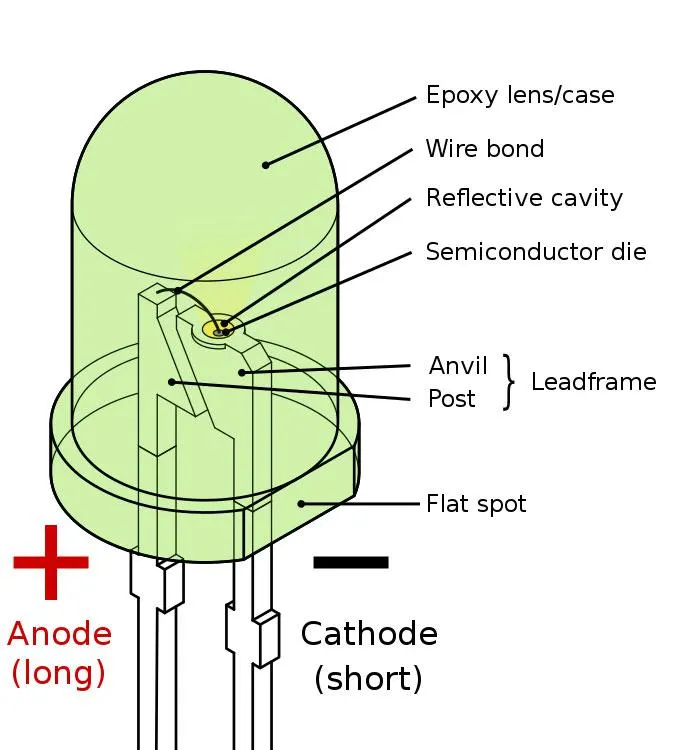

Schemat lampki LED.
Źródło: Wikimedia Commons
Najpierw będziesz musiał włożyć diodę LED i zagiąć jej wyprowadzenie anodowe. Następnie podłącz anodę diody do górnej szyny, a katodę do głównej listwy zaciskowej.
Krok drugi:
Rezystor z wyprowadzeniami łączącymi.Źródło: Wikimedia Commons
Następnie dodaj rezystor do breadboardu i zagnij oba przewody. Breadboard Connections-Następnie podłącz jeden rezystor do otworu pod katodą diody LED. Następnie podłącz przewód z drugiej informacji do dolnej szyny.
Krok trzeci:
Następnie podłącz czarny przewód do dodatniego zacisku baterii i dolnej szyny breadboardu. Następnie kliknij czerwony przewód do ujemnego zacisku baterii i górnej szyny breadboardu. Na koniec włącz baterię, aby zaświeciła się dioda LED.
Przykład drugi: Prosta dioda LED z 555 IC
Schemat prostej diody LED z 555 IC.
Lista elementów elektronicznych:
Zasilacz zewnętrzny 9V
555 timer IC - 1x
dioda LED - 1x
rezystor 10k - 1x
Breadboard Connections-rezystor 47k - 1x
Rezystor 470 Ohm - 1x
Kondensator 100uF - 1x
Kondensator 0.01uF - 1x
Płyta główna
Przełącznik przyciskowy - 1x
Zworka - 1x
Przewód czerwony - 1x
Breadboard Connections-Przewód czarny - 1x
Przewód niebieski - 1x
Krok pierwszy:

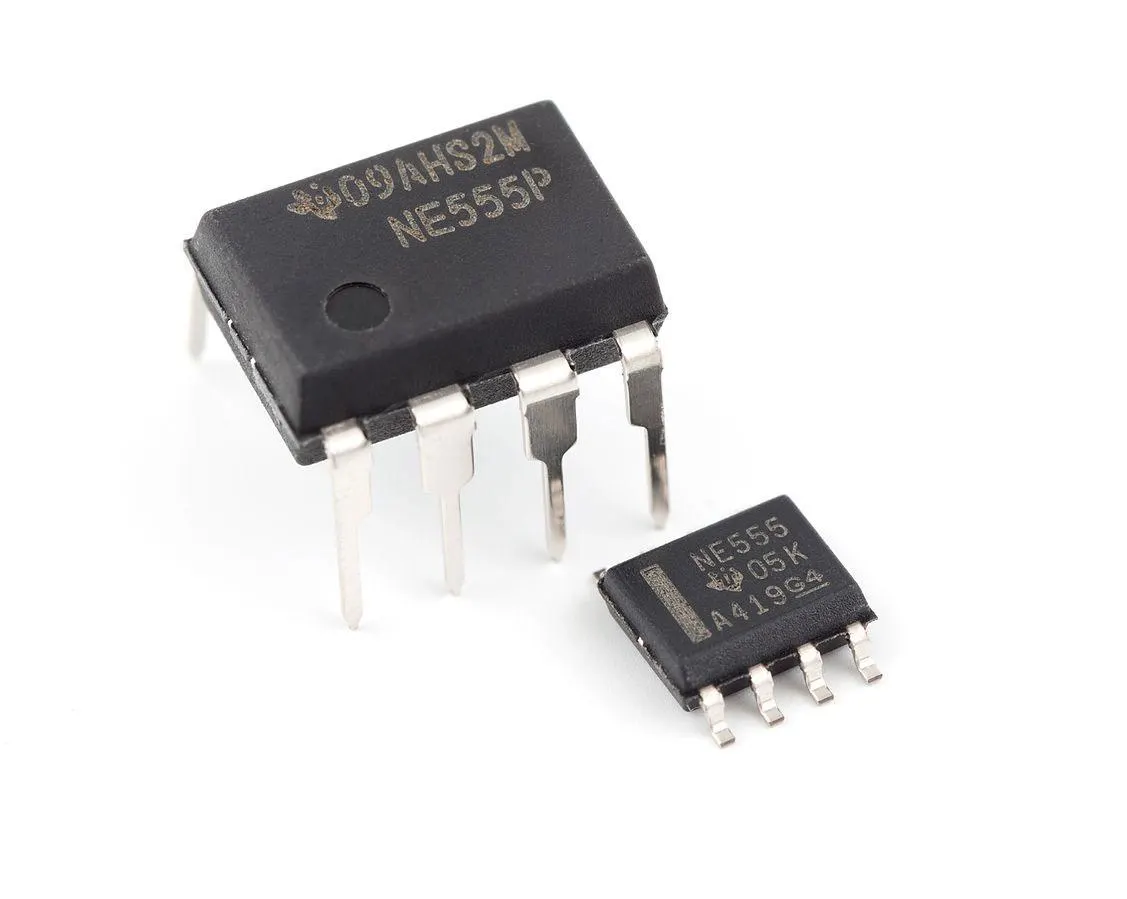

Obrazek przedstawiający układ scalony 555.Źródło: Wikimedia Commons
Najpierw zintegruj 555 IC na środku breadboardu. Upewnij się, że wycięcie jest skierowane w lewą stronę. Następnie podłącz czarny przewód do dolnej szyny. Następnie dołącz rezystor 10k do górnej szyny (+9V).
Krok drug:
Podłącz przełącznik do dolnej szyny. Aby to zrobić, musisz najpierw przylutować wyprowadzenia na przycisku. Następnie dodaj rezystor 470 Ohm do jednej kolumny z pięciu otworów. Stamtąd zintegruj wszechstronną informację LED do miejsca w tej samej kolumnie oraz krótkie wyprowadzenie do dolnej szyny.
Krok trzeci:
Podłącz czerwony przewód do górnej szyny. Następnie dodaj kondensator 0,01uF do dolnej szyny. Jeśli wyprowadzenia są zbyt krótkie, będziesz musiał podłączyć linkę do nieużywanej kolumny otworów. Będzie on następnie połączony z kondensatorem.
Krok czwarty:
Podłącz dodatnie wyprowadzenie kondensatora 100uF do pinu szóstego układu scalonego 555, a przeciwny koniec do dolnej szyny zasilania. Następnie, podłącz niebieski przewód do IC 555 pin 7. Następnie połącz rezystor 47k z górną szyną zasilania. Na koniec dołącz czerwony przewód do ogrodzenia +9V.
Breadboard Connections-Częste błędy
Pomocne byłoby
uniknąć
typowych błędów podczas procesu tworzenia obwodu.
Źródło: Wikimedia Commons
Będziesz musiał zapobiec częstym błędom podczas podłączania komponentów do breadboardu. Nawet wtedy możesz trwale usunąć detale, jeśli pojawi się problem. Do częstych błędów należą:
Końcówki komponentów podłączone w złym rzędzie
Odwrotne podłączenie polaryzacji komponentów
Niedopasowane połączenia przewodów dodatnich i ujemnych
Zworki nie łączą powierzchni płyty
Niewłaściwe połączenie przewodów i klipsów z komponentem
Przewody komponentów są połączone w jednym rzędzie
Dotykające się przewody

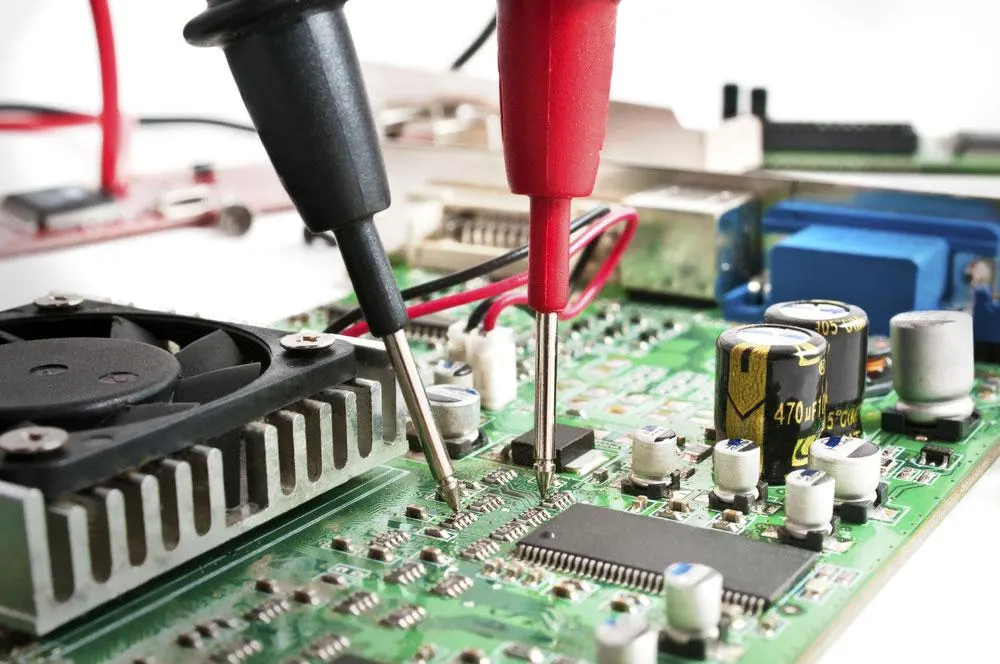

Jak mogę przetestować mój obwód?
Powinieneś przetestować swój obwód, aby upewnić się, że działa on poprawnie.
Możesz przetestować swój obwód używając następujących metod:
Porównaj schemat breadboardu ze swoim przebiegiem, aby upewnić się, że podłączyłeś każdy komponent w odpowiednim miejscu.
Sprawdź, czy obwód działa zgodnie z przeznaczeniem. Na przykład jego podstawowym przeznaczeniem może być miganie diodami LED, generowanie hałasu, powodowanie ruchu robota itp.
Podłącz pakiet baterii i aktywuj go, aby włączyć obwód. Jeśli pojawi się dym, natychmiast dezaktywuj zasilanie, ponieważ oznacza to, że doszło do zwarcia.
Używaj obwodu, postępując zgodnie z instrukcjami. W tym przypadku może poprosić cię o poruszanie się, aby czujnik ruchu mógł wykryć ruch. Jeśli jednak odkryjesz, że obwód wydaje się nie działać, będzie wymagał rozwiązania problemów.

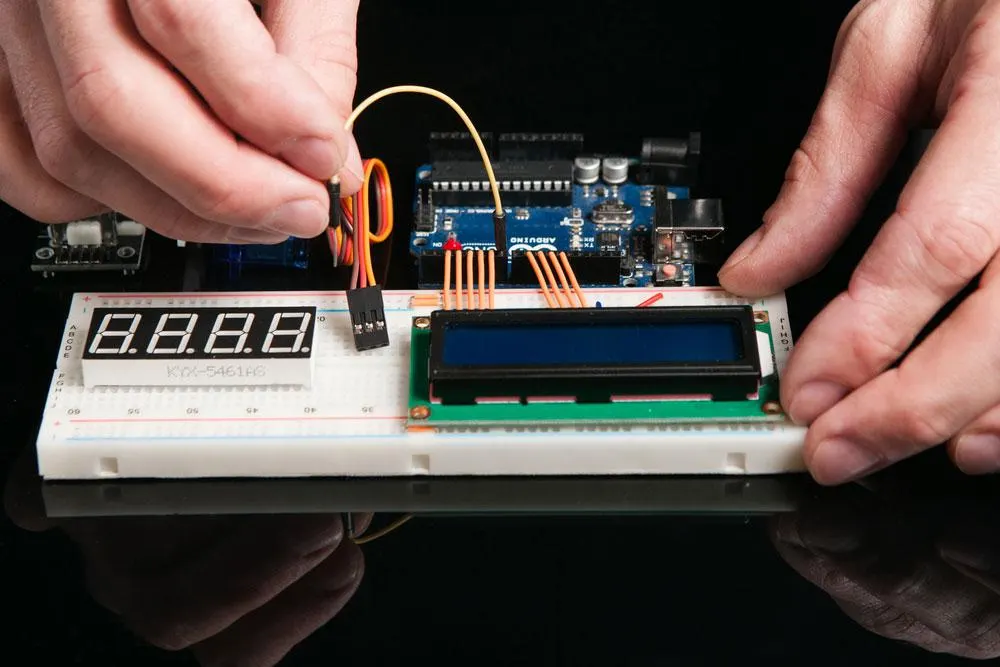

Breadboard Connections-Płytka drukowana vs. PCB
Przy wyborze pomiędzy płytką drukowaną a breadboardem należy kierować się różnymi względami.
Podczas projektowania i implementacji obwodów elektronicznych możesz zastanawiać się, czy płytka drukowana, czy też płytka do wykańczania konstrukcji (breadboard) stanowi doskonałe rozwiązanie. Z tego powodu napisaliśmy szczegółowy przewodnik porównujący te dwa rozwiązania, który pomoże Ci określić najlepsze podejście.
Breadboard Connections-FAQs
Jakie części elektroniczne są kompatybilne z płytkami drukowanymi?
Nowoczesna breadboard jest kompatybilna z bateriami, diodami LED, kondensatorami, tranzystorami, rezystorami i układami scalonymi.
Czy potrzebuję jakichś narzędzi, aby używać breadboardu?
W zależności od rodzaju breadboardu, będziesz potrzebował określonych narzędzi. Na przykład do deski bezlutowej potrzebne będą obcinaczki do drutu, a do deski lutowanej lutownica.
Jak łączy się piny na płytkach drukowanych?
Aby podłączyć pin komponentu, musisz wcisnąć go w otwór.
Breadboard Connections-Czy rzędy breadboard są podłączone?
TAk. Każdy otwór łączy się elektrycznie, co oznacza, że dodanie zacisków komponentów do par otworów w jednym rzędzie utworzy połączenie elektryczne.
Co powinienem zrobić, gdy na mojej tablicy chleba nie ma wystarczającej ilości miejsca dla wszystkich komponentów?
Możesz kupić większą płytę chlebową lub złożyć płyty chlebowe. W takim przypadku te zakładki funkcji łączą drugą płytę do głównej.
Streszczenie
Ogólnie rzecz biorąc ,boards pozwala użytkownikowi przeprowadzić eksperymenty z projektem tymczasowym. Ma małe metalowe klipsy, które chwytają ołowiu komponentu, zabezpieczając go na miejscu. Stamtąd możesz również podłączyć zasilacz i obserwować, jak obwód działa zgodnie z przeznaczeniem. W takim przypadku możesz łatwo usunąć komponenty w razie potrzeby, w przeciwieństwie do płytki drukowanej, która wymaga lutowania. Dlatego nie musisz się martwić o popełnienie błędów połączenia. W końcu Breadboard zapewnia również celowe aplikacje do przyszłych projektów.
Czy masz jakieś pytania dotyczące beadboardu? Skontaktuj się z nami!
