Napięcie prądu stałego, często oznaczane jako DC (Direct Current), to jeden z podstawowych tematów w elektronice. Pojawia się w bateriach, zasilaczach, panelach fotowoltaicznych, układach sterowania, samochodach elektrycznych i praktycznie każdym urządzeniu cyfrowym. Warto od razu uporządkować pojęcia: prąd stały płynie w jednym kierunku, a napięcie DC ma stałą biegunowość, choć jego wartość nie zawsze musi być idealnie niezmienna.
Dla projektanta elektroniki to nie jest wiedza teoretyczna oderwana od praktyki. Od poprawnego rozumienia DC zależy dobór zasilacza, ścieżek prądowych, zabezpieczeń, elementów pomiarowych i testów produkcyjnych. Poniżej wyjaśniamy, czym jest napięcie stałe, jak je mierzyć, jak obliczać moc w obwodzie DC oraz czym prąd stały różni się od prądu przemiennego.
Zacznijmy od podstaw.
1. Co to jest napięcie DC i prąd stały?
Prąd stały to przepływ ładunku elektrycznego w jednym kierunku. Napięcie DC oznacza natomiast różnicę potencjałów o stałej biegunowości: jeden punkt obwodu pozostaje dodatni względem drugiego, a drugi ujemny. W idealnym przypadku wartość napięcia jest stała, na przykład 5 V, 12 V albo 24 V. W realnych układach może jednak występować tętnienie, szum lub wolna zmiana wartości, zwłaszcza za prostownikiem, przetwornicą impulsową albo panelem słonecznym.
Źródłem napięcia stałego może być bateria, akumulator, ogniwo fotowoltaiczne, termopara, ogniwo paliwowe albo zasilacz przekształcający napięcie sieciowe AC na DC. W elektronice użytkowej i przemysłowej DC zasila mikrokontrolery, układy logiczne, czujniki, moduły komunikacyjne, diody LED, napędy małej mocy i systemy bateryjne.
W baterii energia chemiczna zamieniana jest na energię elektryczną. Elektrony przemieszczają się w obwodzie z bieguna ujemnego w stronę bieguna dodatniego, natomiast konwencjonalny kierunek prądu przyjmuje się przeciwnie: od plusa do minusa. W praktyce projektowej najważniejsze jest zachowanie właściwej polaryzacji i dopuszczalnych wartości napięcia oraz prądu.

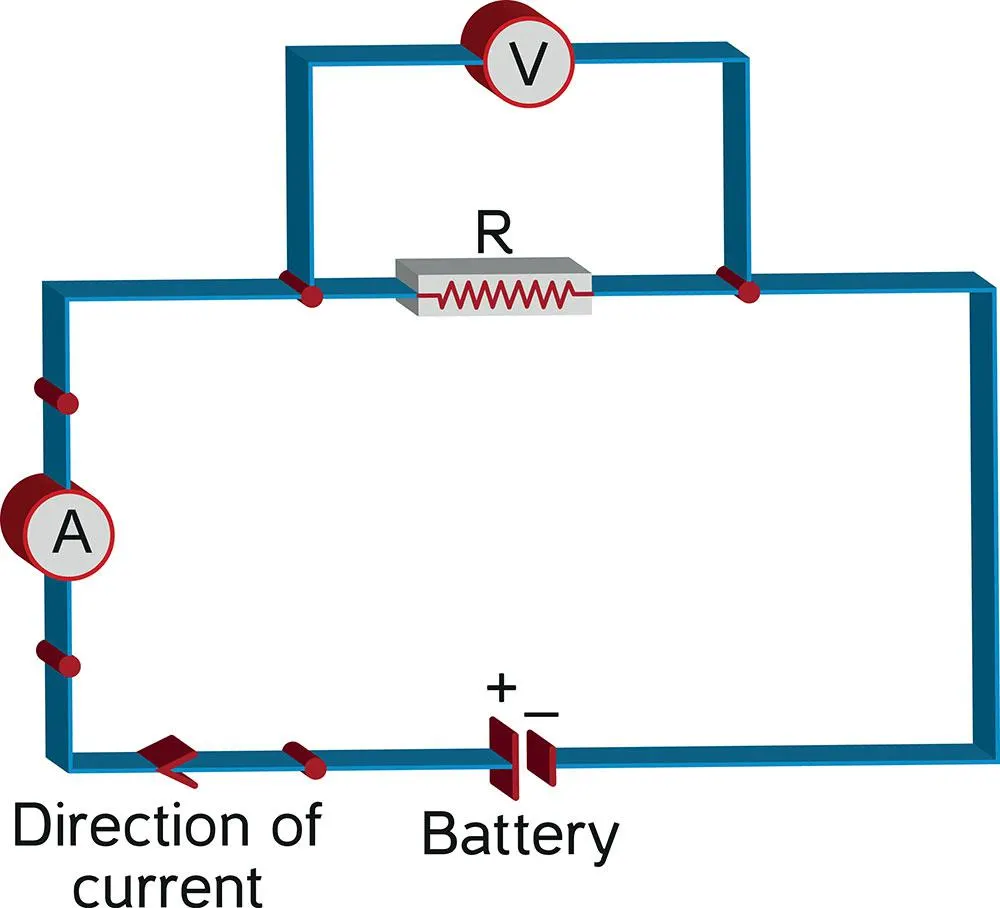

Przebieg prądu stałego i prądu przemiennego.
2. Symbol prądu stałego
Na miernikach i zasilaczach napięcie stałe oznacza się zwykle symbolem linii ciągłej nad linią przerywaną albo skrótem DC. Sama linia ciągła odnosi się do przebiegu, który nie zmienia biegunowości tak jak sinusoida prądu przemiennego. W dokumentacji technicznej spotkasz też oznaczenia VDC, DCV lub po prostu „+” i „-” przy zaciskach zasilania.
Symbol napięcia stałego DC.
3. Napięcie prądu stałego - jak mierzyć DC?
Najprostszym narzędziem do pomiaru napięcia DC jest multimetr cyfrowy. Pomiar napięcia wykonuje się równolegle do badanego punktu obwodu, czyli między masą lub biegunem ujemnym a punktem, którego potencjał chcemy sprawdzić. Przy pracy z nieznanym napięciem warto zacząć od wyższego zakresu pomiarowego.
Najpierw włóż czarną sondę do gniazda COM.
Następnie podłącz czerwoną sondę do gniazda oznaczonego V, VΩ lub podobnie. Czarną sondę przyłóż do masy obwodu albo bieguna ujemnego, a czerwoną do punktu testowego po stronie dodatniej. Po zakończeniu pomiaru najpierw odsuń czerwoną sondę od badanego punktu, a dopiero potem czarną.
Na mierniku wybierz tryb pomiaru napięcia stałego. Jeśli sondy zostaną zamienione miejscami, większość multimetrów pokaże tę samą wartość z minusem przed wynikiem. To informacja o odwróconej polaryzacji, a nie błąd samego miernika.
Prąd stały mierzy się inaczej: miernik musi znaleźć się szeregowo z obciążeniem albo trzeba użyć cęgów prądowych przystosowanych do DC. Nie każde cęgi mierzą prąd stały; do tego potrzebny jest czujnik Halla. To ważne rozróżnienie, bo zwykłe cęgi AC nie pokażą poprawnego wyniku dla przewodu z prądem stałym.

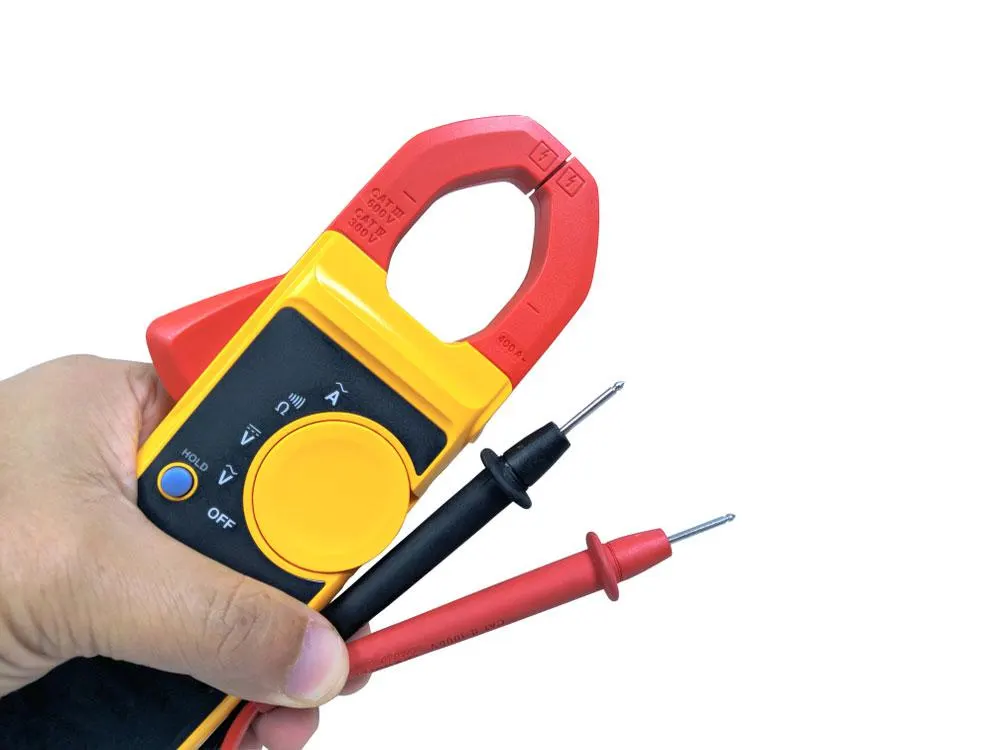

Miernik cęgowy używany do pomiaru prądu.
4. Obliczanie mocy w obwodzie prądu stałego
Napięcie prądu stałego - krok pierwszy
W prostych obwodach rezystancyjnych podstawą obliczeń jest prawo Ohma. Łączy ono napięcie (V), prąd (I) i rezystancję (R): V = I x R. Jeśli znasz dwie z tych wartości, możesz obliczyć trzecią, a następnie wyznaczyć moc pobieraną przez element lub fragment obwodu.

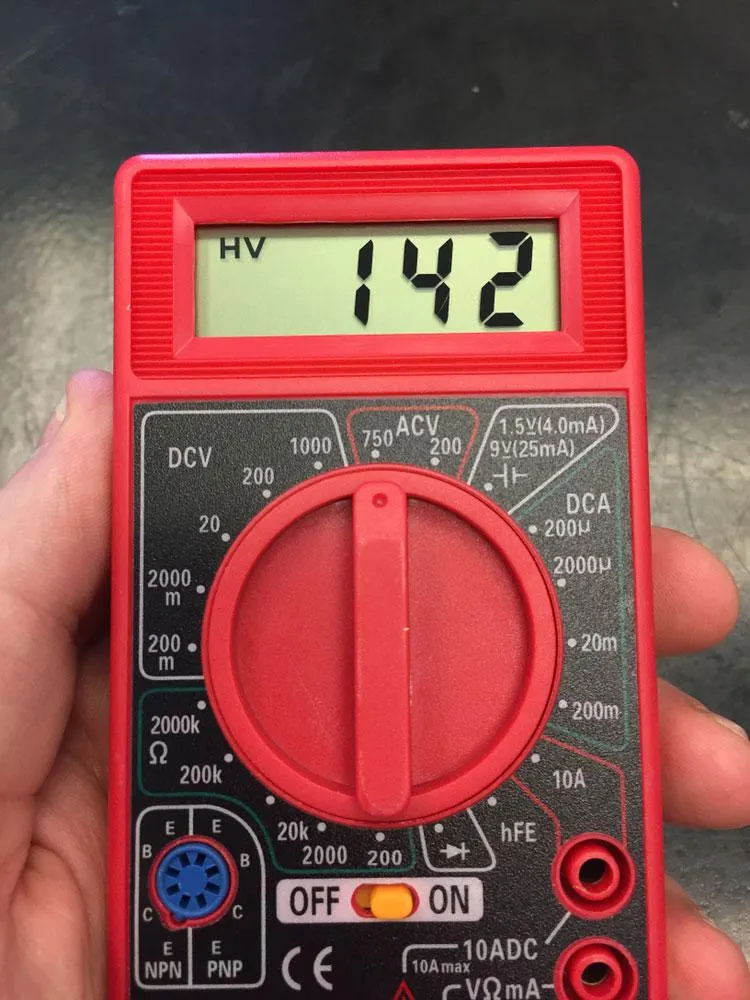

Multimetr cyfrowy podczas pomiaru.
Przykład: jeśli przez rezystancję 150 Ω płynie prąd 0,6 A, napięcie wynosi 0,6 x 150 = 90 V. Warto zwrócić uwagę na zapis jednostek: 0,6 A to 600 mA, a nie 600 A. Przy bardzo małych rezystancjach, na przykład bocznikach pomiarowych, do dokładnego pomiaru stosuje się metodę czteroprzewodową Kelvin, która ogranicza wpływ rezystancji przewodów pomiarowych.
Napięcie prądu stałego - krok drugi
Moc w obwodzie DC oblicza się ze wzoru: moc (W) = napięcie (V) x prąd (A).
Dla powyższego przykładu P = 90 V x 0,6 A = 54 W. Taka informacja jest potrzebna przy doborze mocy rezystora, przekroju ścieżek PCB, radiatora, bezpiecznika oraz marginesu pracy zasilacza.

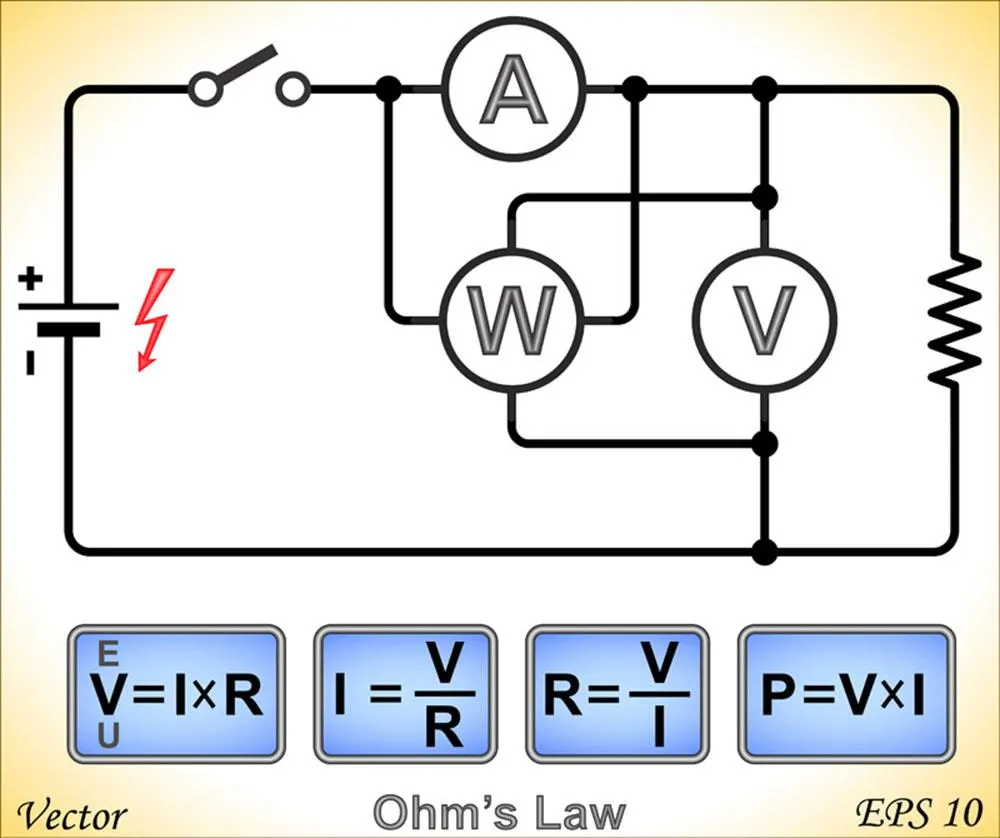

Obliczanie mocy prądu stałego.
5. Porównanie zasilania AC i DC
W praktyce najczęściej rozróżnia się dwa podstawowe rodzaje zasilania: prąd stały (DC) i prąd przemienny (AC). Oba są niezbędne, ale pełnią inne role. Sieć energetyczna dostarcza zwykle AC, ponieważ łatwo zmieniać jego poziom napięcia za pomocą transformatorów. Elektronika wewnątrz urządzeń pracuje natomiast głównie na DC, dlatego zasilacze prostują i stabilizują napięcie z gniazdka.

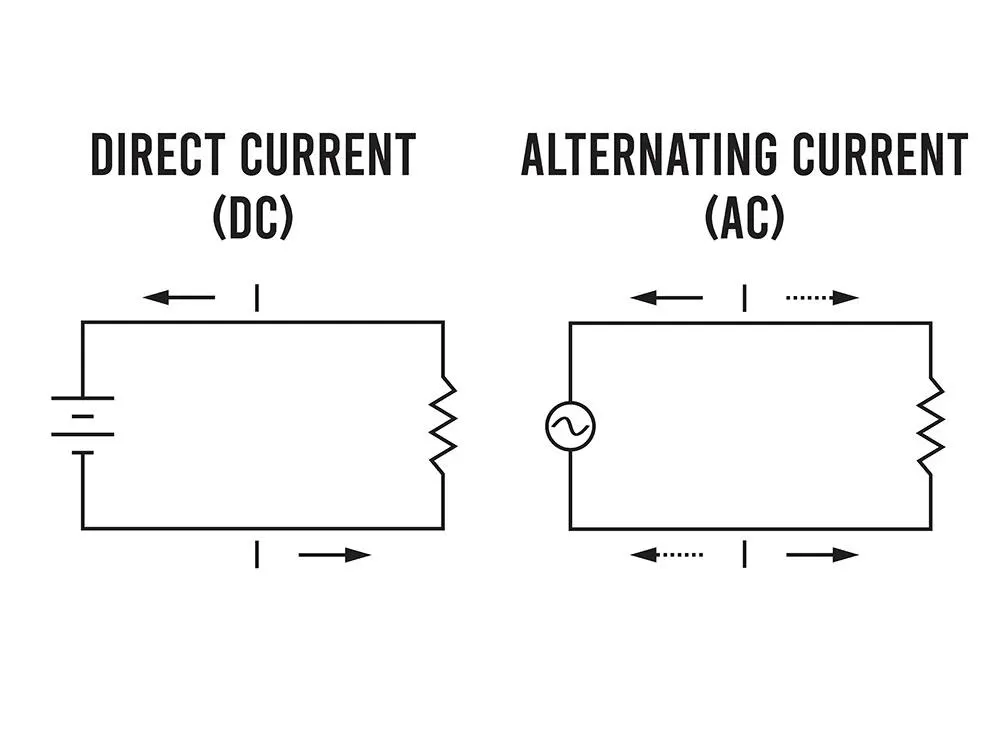

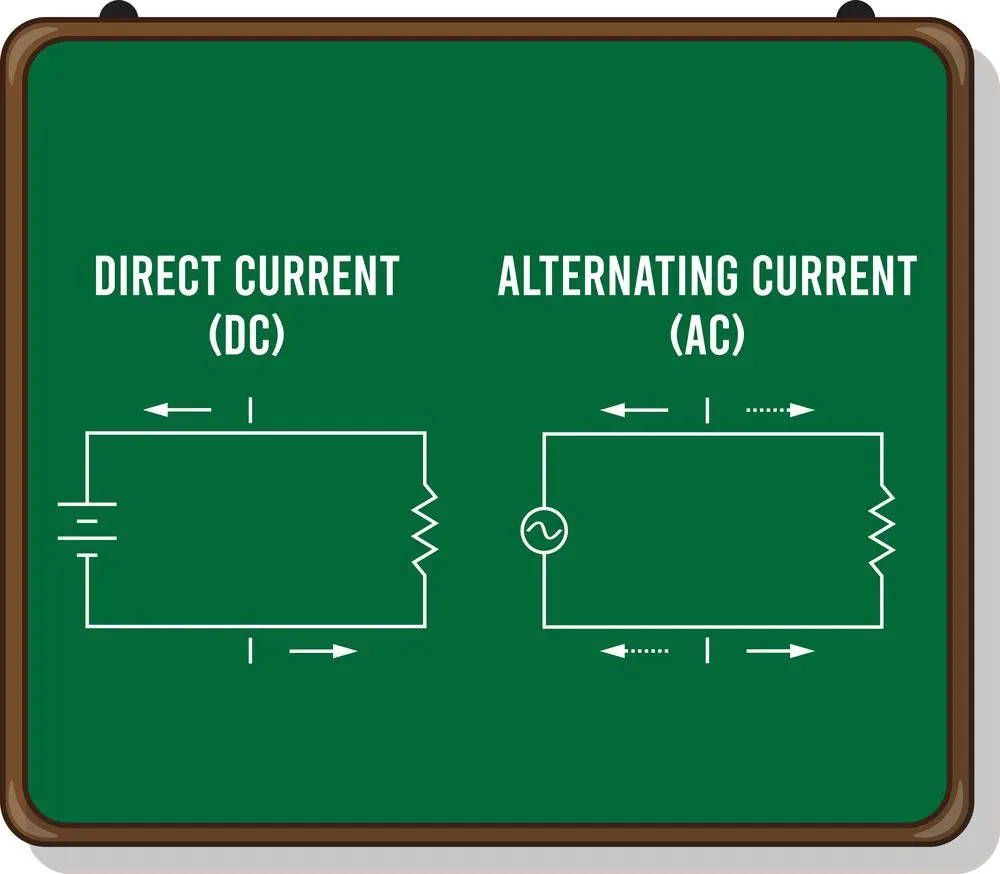

Różnica między prądem przemiennym a prądem stałym.
Najważniejsze różnice między AC i DC przedstawia poniższa tabela.
| Prąd stały (DC) | Prąd przemienny (AC) | |
|---|---|---|
Częstotliwość | Idealny prąd stały ma częstotliwość 0 Hz, ponieważ nie zmienia kierunku cyklicznie. | Częstotliwość określa liczbę pełnych cykli na sekundę. W sieci energetycznej w Polsce jest to 50 Hz, a w wielu krajach, m.in. w USA, 60 Hz. |
Kierunek przepływu prądu | Prąd płynie w jednym kierunku przez cały czas pracy obwodu. | Kierunek przepływu zmienia się okresowo, zgodnie z przebiegiem napięcia. |
Ruch elektronów | Elektrony przemieszczają się w jednym kierunku od bieguna ujemnego do dodatniego. | Elektrony wykonują ruch naprzemienny, zgodny ze zmianami pola elektrycznego. |
Wartość prądu | Może być stała albo zmieniać się powoli; w zasilaczach po prostowaniu może występować tętnienie. | Wartość chwilowa zmienia się w czasie, najczęściej sinusoidalnie. |
Impedancja obciążenia | W stanie ustalonym dla prostych obwodów dominuje rezystancja; kondensatory i cewki wpływają głównie na stany przejściowe. | Znaczenie mają rezystancja, indukcyjność i pojemność, czyli pełna impedancja obwodu. |
Współczynnik mocy | Dla czysto rezystancyjnego obciążenia wynosi 1; w elektronice DC częściej analizuje się sprawność i tętnienia. | Zależy od przesunięcia fazowego i odkształceń przebiegu; mieści się zwykle w zakresie od 0 do 1. |
Konwersja | DC można przekształcić na AC za pomocą falownika. | AC przekształca się na DC za pomocą prostownika, filtrów i stabilizatora albo przetwornicy. |
Typ przebiegu | Napięcie może być czyste, pulsujące albo z tętnieniami po prostowaniu. | Typowe przebiegi to sinusoida, prostokąt, trójkąt i trapez. |
Kształt fali | Idealnie jest to linia pozioma na wykresie napięcia w czasie. | Przebieg regularnie zmienia wartość i biegunowość; w sieci energetycznej jest zbliżony do sinusoidy. |
Typ obciążenia | Typowe są układy elektroniczne, rezystory, LED, silniki DC i przetwornice. | Typowe są silniki AC, transformatory, grzałki, zasilacze i urządzenia sieciowe. |
Bezpieczeństwo | Prąd stały przy wysokim napięciu jest niebezpieczny, a łuk DC jest trudniejszy do wygaszenia niż łuk AC. | Prąd przemienny również jest niebezpieczny; ryzyko zależy od napięcia, prądu, czasu rażenia i drogi przepływu przez ciało. |
Zastosowania | Telefony, komputery, elektronika samochodowa, systemy bateryjne, LED, fotowoltaika i pojazdy elektryczne. | Zasilanie domów, biur, zakładów przemysłowych, silników sieciowych i sprzętu AGD. |
Źródła | Baterie, akumulatory, panele słoneczne, zasilacze DC i prostowniki. | Generatory w elektrowniach, sieć energetyczna i alternatory. |
Przesył energii | HVDC jest stosowane w wybranych połączeniach dalekiego zasięgu i kablach podmorskich, gdzie może ograniczyć straty i ułatwić łączenie sieci. | AC dominuje w klasycznych sieciach przesyłowych i dystrybucyjnych, ponieważ łatwo transformować napięcie. |
Sprawność | Wysoka w systemach bateryjnych, fotowoltaice i przetwornicach dobranych do konkretnego zadania. | Wysoka w sieciach energetycznych, choć zależy od transformacji, przesyłu, obciążenia i jakości zasilania. |
Analiza DC sweep | W symulacji elektroniki analiza DC sweep wyznacza punkt pracy układu dla kolejnych wartości źródła napięcia lub prądu stałego. | Nie jest odpowiednikiem analizy AC; służy do oceny odpowiedzi statycznej, a nie częstotliwościowej. |
Analiza AC sweep | Dla układów DC może pokazać małosygnałową odpowiedź wokół punktu pracy, jeśli model układu to przewiduje. | Analiza AC sweep bada odpowiedź układu w funkcji częstotliwości, na przykład w filtrach i wzmacniaczach. |
5. Napięcie prądu stałego - zastosowania prądu stałego
Typowe źródła prądu stałego to baterie, akumulatory, ogniwa słoneczne, termopary, ogniwa paliwowe oraz zasilacze DC. Prąd przemienny pozostaje podstawą sieci energetycznej, ale po wejściu do większości urządzeń i tak jest prostowany do napięć stałych potrzebnych elektronice.
DC jest naturalnym wyborem dla elektroniki użytkowej: telefonów, laptopów, telewizorów, routerów, modułów IoT i oświetlenia LED. Jest też podstawą systemów bateryjnych, pojazdów elektrycznych i hybrydowych, zasilaczy awaryjnych UPS oraz magazynów energii. W urządzeniach przenośnych ułatwia ładowanie, zarządzanie energią i pracę z wieloma poziomami napięć generowanymi przez przetwornice.
W energetyce DC ma szczególne znaczenie w fotowoltaice, magazynach energii i przesyle HVDC. Panele słoneczne wytwarzają napięcie stałe, które może zasilać odbiorniki DC, ładować akumulatory albo zostać zamienione przez falownik na AC. Z kolei wysokie napięcie stałe HVDC stosuje się w wybranych połączeniach dalekiego zasięgu, zwłaszcza tam, gdzie przesył AC byłby mniej korzystny technicznie.
Samochód hybrydowy wykorzystujący systemy prądu stałego.
6. Napięcie prądu stałego - zalety i ograniczenia DC
Historycznie to AC wygrało w sieciach energetycznych dzięki łatwej transformacji napięcia. Dziś DC ponownie zyskuje znaczenie, bo współczesna elektronika, fotowoltaika, baterie, ładowarki, pojazdy elektryczne i centra danych działają głównie na napięciach stałych. Nie oznacza to, że DC zastępuje AC wszędzie; raczej oba typy zasilania coraz częściej współpracują w jednym systemie.
Największą zaletą DC jest prostota zasilania układów elektronicznych i magazynowania energii. Ograniczenia pojawiają się głównie przy przełączaniu wysokich napięć, zabezpieczeniach przed łukiem oraz konwersji poziomów napięcia w dużych instalacjach. Poniżej zebraliśmy praktyczne plusy i minusy.

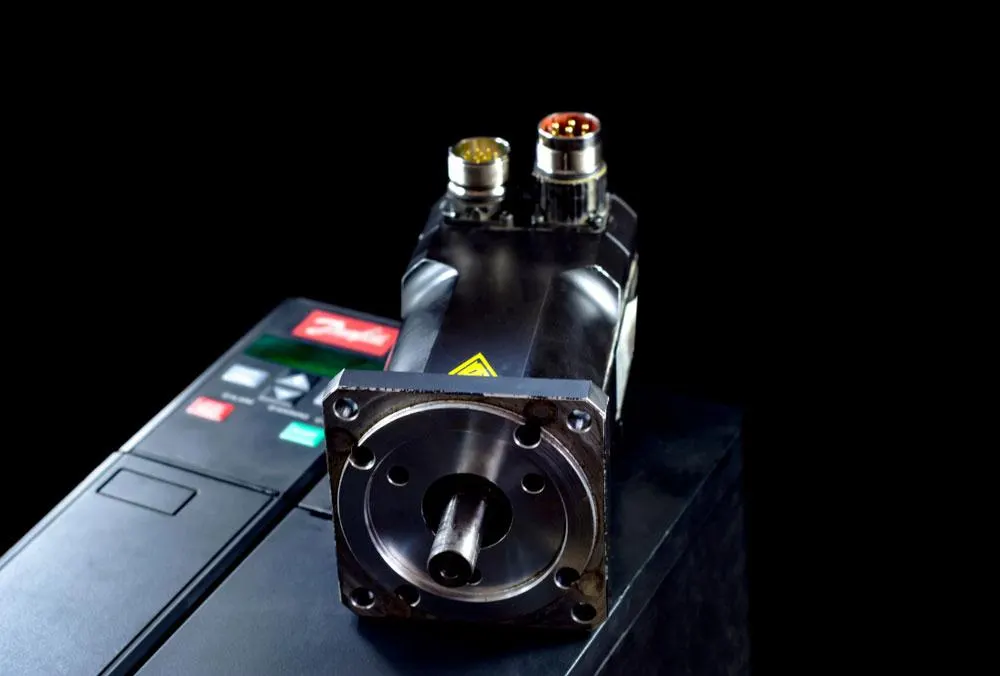

Prąd stały w zastosowaniach elektronicznych.
Napięcie prądu stałego - zalety
Regulacja prędkości wielu silników DC jest prosta i szybka, zwłaszcza przy sterowaniu PWM.
Prąd stały zasila niemal całą elektronikę użytkową i większość układów cyfrowych.
Magazynowanie energii w akumulatorach odbywa się w systemach DC, od małych powerbanków po duże magazyny energii współpracujące z instalacjami fotowoltaicznymi.
W aplikacjach niskonapięciowych łatwo stabilizować i monitorować poziomy zasilania, co poprawia przewidywalność pracy układu.
Dobrze zaprojektowane magistrale DC mogą mieć wysoką sprawność, szczególnie gdy ogranicza się liczbę zbędnych konwersji AC/DC i DC/AC.
Przy niskich napięciach DC wymagania izolacyjne są zwykle prostsze niż w instalacjach wysokiego napięcia, choć zawsze zależą od norm, środowiska pracy i kategorii przepięciowej.

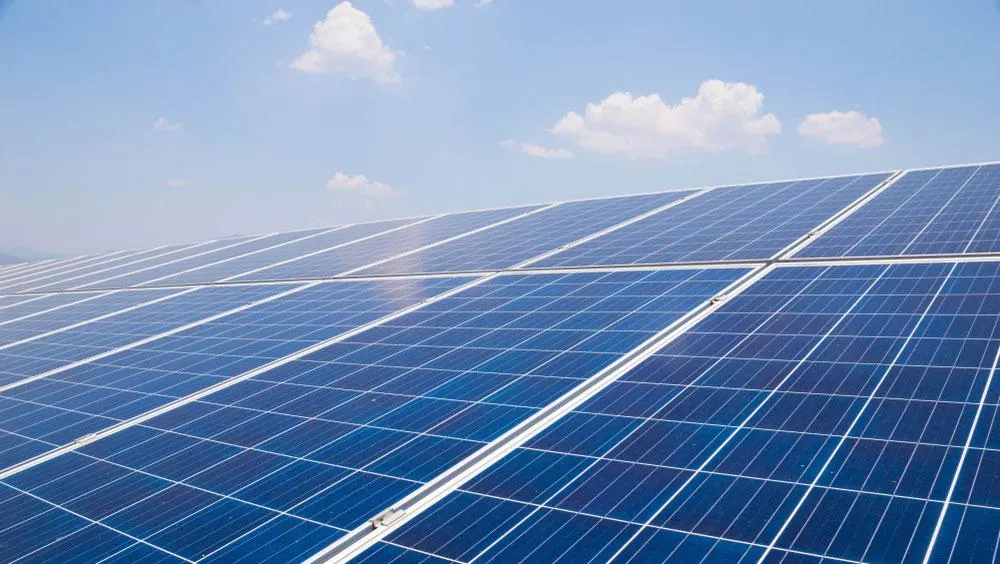

Panele słoneczne jako źródło napięcia stałego.
Napięcie prądu stałego - ograniczenia
Przełączanie wysokiego napięcia DC jest trudniejsze niż AC, ponieważ łuk elektryczny nie gaśnie naturalnie w przejściu przez zero.
Podnoszenie i obniżanie napięcia DC wymaga przetwornic energoelektronicznych, które są bardziej złożone niż klasyczny transformator AC.
Wyłączniki, styczniki, bezpieczniki i zabezpieczenia dla DC muszą być dobrane specjalnie do napięcia stałego. Element przeznaczony tylko do AC może nie przerwać obwodu DC bezpiecznie.
Układy konwersji DC/DC, zwłaszcza dla dużych mocy, wymagają starannego projektu termicznego, filtracji EMI i zabezpieczeń.
Napięcia stałego nie zmienia się samym transformatorem; potrzebna jest przetwornica albo inny układ energoelektroniczny.
Ładowanie akumulatora prądem stałym.
Na koniec
Napięcie prądu stałego oznacza stałą biegunowość, a prąd stały płynie w jednym kierunku. To podstawowy sposób zasilania elektroniki: od prostych układów LED po rozbudowane systemy bateryjne, napędy i elektronikę samochodową. AC pozostaje kluczowe dla sieci energetycznej, ale w urządzeniach końcowych bardzo często jest przekształcane na DC.
Przy projektowaniu PCB najważniejsze są konkretne parametry: zakres napięcia wejściowego, maksymalny prąd, tętnienia, spadki napięcia na ścieżkach, wydzielanie ciepła, ochrona przed odwrotną polaryzacją i dobór zabezpieczeń. Jeśli te założenia są jasne, łatwiej zaprojektować stabilne zasilanie, poprawnie dobrać komponenty i uniknąć problemów podczas uruchamiania oraz produkcji seryjnej.
