Niewystarczająca ilość lutu: jak rozpoznać i naprawić wadę?

Niewystarczająca ilość lutu to wada, gdy połączenie ma za mało stopu, aby spełnić wymagania dla danego wyprowadzenia i pola lutowniczego. Rozpoznaje się ją na podstawie geometrii spoiny i zwilżenia powierzchni, a w montażu przewlekanym także wypełnienia otworu; sam mały menisk nie przesądza o odrzuceniu płytki. Przed dodaniem lutu trzeba ustalić, czy zabrakło materiału, czy materiał nie zwilżył powierzchni albo odpłynął poza miejsce połączenia. Naprawę kończy ponowna kontrola spoiny i odpowiednie sprawdzenie elektryczne, zapisane w karcie naprawy.

W skrócie

• W SMT zacznij od nadruku pasty: objętości, położenia i powtarzalności depozytów.
• Profil cieplny oceniaj na płytce, przy połączeniach, a nie wyłącznie na podstawie nastaw pieca.
• Odsłonięty fragment pola lub matowa powierzchnia nie wystarczą do rozpoznania wady.
• Po poprawce sprawdź również sąsiednie połączenia i zachowaj zapis wykonanych czynności.

Spis treści

• Jak rozpoznać niedobór lutu
• Jak znaleźć przyczynę
• Jak obliczyć ilość pasty
• Jak sprawdzić profil cieplny
• Jak naprawić połączenie
• Ponowna kontrola i karta naprawy
• Typowe błędy
• Pytania przed naprawą i odbiorem

Jak rozpoznać niedobór lutu, a nie tylko małą spoinę

Najpierw ustal typ obudowy i wymagania odbioru. Inaczej ocenia się końcówkę rezystora SMD, inaczej wyprowadzenie układu scalonego, a jeszcze inaczej lut w otworze metalizowanym. Odsłonięta część pola może być prawidłowa, jeśli geometria połączenia spełnia wymagania. Nie należy dążyć do pokrycia całej dostępnej miedzi za wszelką cenę.

Pod powiększeniem obejrzyj przejście lutu na pole i wyprowadzenie, ciągłość spoiny oraz ewentualne szczeliny. Zmieniaj kierunek oświetlenia: odbicie światła może zasłaniać granicę zwilżenia. Matowy wygląd, zwłaszcza przy stopach bezołowiowych, sam w sobie nie dowodzi niedogrzania. Różnice omawia także artykuł o zimnych połączeniach lutowniczych.

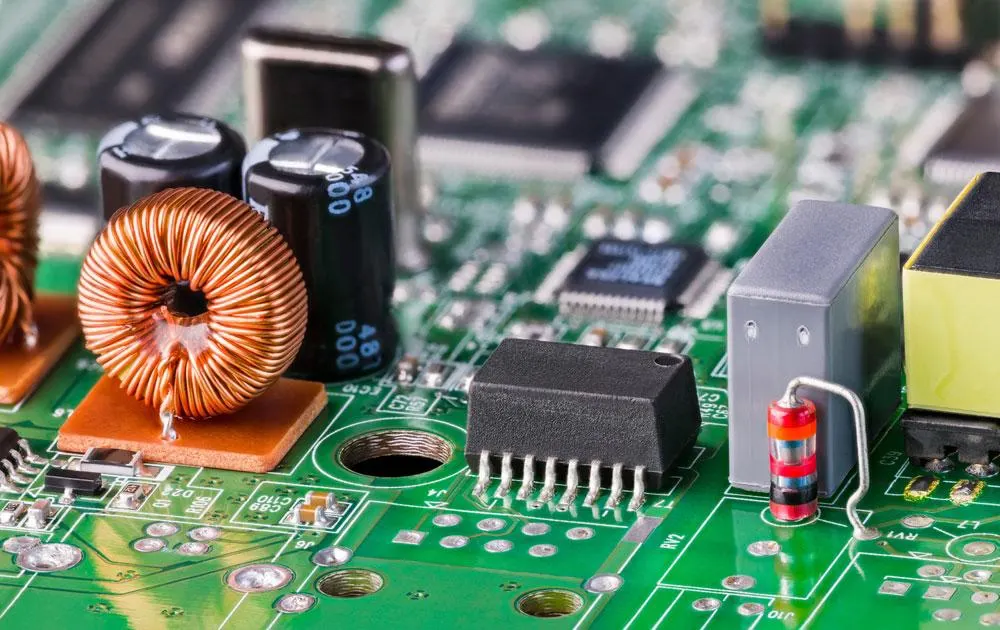

Ilustracja zachowana z pierwotnego artykułu. Bez danych o obudowie i kryteriach odbioru nie stanowi podstawy do ilościowej oceny spoiny.

W obudowach BGA i QFN istotna część połączenia jest ukryta. Nie można wnioskować o ilości lutu pod elementem wyłącznie z jego krawędzi. Z kolei obecność lutu na obrazie rentgenowskim nie dowodzi jeszcze prawidłowego połączenia metalurgicznego.

Jak znaleźć przyczynę: nadruk, osadzenie, powierzchnia czy nagrzewanie

Porównaj miejsce wady z zapisem wcześniejszych etapów. Kontrola nadruku pasty, określana skrótem SPI, pozwala oddzielić problem podania materiału od problemu powstałego podczas osadzania lub lutowania. Jeśli objętość była zbyt mała już po drukowaniu, zwiększenie temperatury pieca nie uzupełni brakującego metalu.

• Niedobór powtarza się na tym samym polu: sprawdź otwór szablonu, jego drożność, geometrię pola, podparcie płytki i lokalne odprowadzanie ciepła.
• Niedobór występuje nieregularnie na wielu polach: sprawdź stan pasty, przerwy w drukowaniu, czyszczenie szablonu, oddzielanie go od płytki i stabilność jej mocowania.
• Nadruk jest prawidłowy, a wada pojawia się po piecu: sprawdź przesunięcie elementu, uniesione końcówki, zwilżalność, profil cieplny oraz miejsca możliwego odpływu lutu.
• Wada dotyczy określonej partii materiałów: porównaj identyfikatory płytek i komponentów, warunki przechowywania oraz zgodność wykończenia powierzchni z dokumentacją.

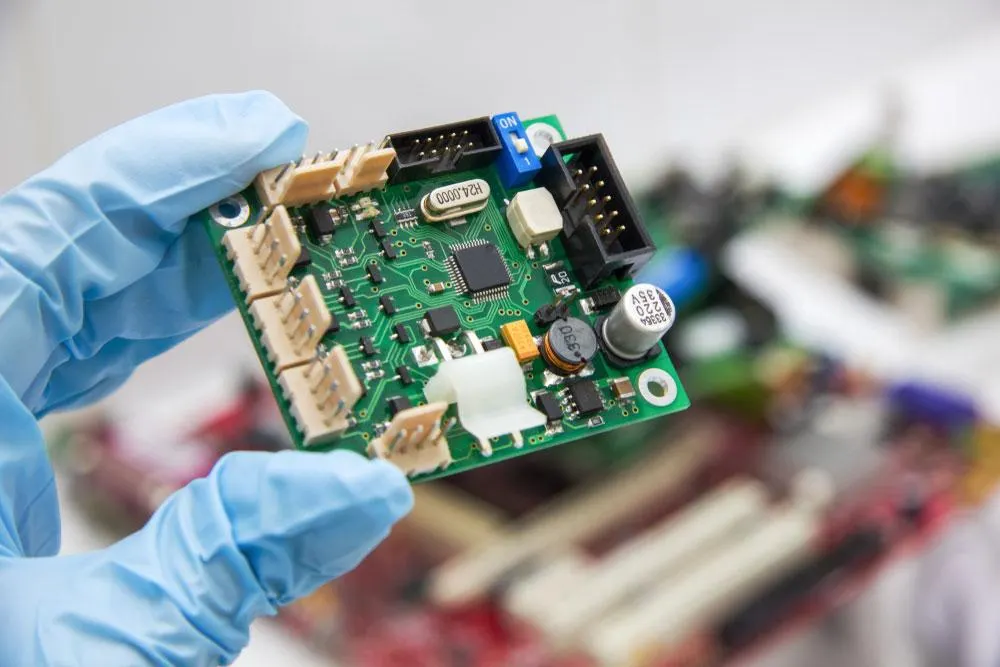

Płytka przed montażem. Ocena pól obejmuje stan wykończenia, zabrudzenia oraz zgodność geometrii z dokumentacją.

Przy słabym zwilżeniu trzeba wyjaśnić obecność tlenków lub zanieczyszczeń, aktywność topnika i historię cieplną. Nie należy zeskrobywać powłoki pola w ramach rutynowej poprawki. Otwarta przelotka w polu wymaga osobnej analizy konstrukcji; samo zakrycie jej od przeciwnej strony maską nie jest równoważne wypełnieniu i wykonaniu ciągłej, lutowalnej powierzchni pola.

W THT zamiast nadruku pasty sprawdza się między innymi podanie topnika, podgrzanie, kontakt ze stopionym lutem i relację otworu do wyprowadzenia. Duże obszary miedzi mogą utrudniać nagrzanie złącza. Szerszy kontekst projektowy zawiera opis montażu przewlekanego THT.

Jak obliczyć ilość pasty i odnieść ją do wyniku SPI

Dla prostokątnego otworu szablonu o pionowych ściankach nominalna objętość wynosi V_otworu = a × b × h, gdzie a i b to wymiary otworu, a h — grubość szablonu. To model geometryczny, który pomija zaokrąglenia naroży i rzeczywisty kształt ścianek. Przy dokładnym porównaniu należy uwzględnić wykonanie szablonu i sposób wyznaczania objętości przez urządzenie SPI.

Przykład założony: otwór ma wymiary 0,60 × 0,30 mm, szablon ma grubość 0,12 mm, a na pole przechodzi 75% nominalnej objętości. Są to przyjęte dane do obliczeń, nie pomiar ani zalecenie dla konkretnej obudowy.

W obliczeniu odwrotnym skuteczność przenoszenia wynosi η = V_nadruku / V_otworu × 100%. Sprawdź jednak, co w programie SPI oznacza wartość odniesienia: objętość otworu czy indywidualnie ustalony cel. Bez tego procenty z różnych programów kontroli mogą opisywać inne wielkości.

Pasta zawiera proszek stopu i topnik, więc objętość nadruku nie jest objętością gotowej spoiny. Nie wolno przeliczać jej wprost przez masową zawartość metalu: do przeliczenia masy na objętość potrzebne są również gęstości składników. Dodatkowo stop może przemieścić się poza oceniany obszar. Dlatego wynik SPI należy zestawić z obrazem po lutowaniu i wymaganiami połączenia.

Jeżeli mały otwór słabo uwalnia pastę, grubszy szablon może pogorszyć powtarzalność zamiast pomóc. Rozpatrz zmianę geometrii otworu, grubości szablonu, podparcia i parametrów drukowania. Zwiększanie dawki na całej płytce może usunąć niedobór lokalny, ale wywołać mostki przy gęsto rozmieszczonych wyprowadzeniach.

Jak sprawdzić profil cieplny bez zgadywania temperatury pieca

Podstawą są karta techniczna wybranej pasty, zakres topnienia stopu i ograniczenia cieplne komponentów oraz płytki. Nastawy stref pieca nie są temperaturą spoiny. Profil należy zarejestrować termoparami przy reprezentatywnych połączeniach, uwzględniając miejsca nagrzewające się najwolniej i elementy szczególnie narażone na przegrzanie.

Piec do lutowania rozpływowego. Nastawy wymagają potwierdzenia profilem zarejestrowanym na odpowiednio przygotowanej płytce.

Przykład założony odczytu czasu: przyjmijmy wyłącznie do rachunku próg likwidusu 220°C. Jeżeli przykładowa krzywa przekracza go podczas nagrzewania w chwili 150 s i podczas chłodzenia w chwili 205 s, czas powyżej progu wynosi 205 − 150 = 55 s. Próg i chwile przekroczenia są założone, a nie zaczerpnięte z karty produktu ani z pomiaru. Wynik nie mówi, czy profil jest poprawny; trzeba go porównać z dokumentacją rzeczywiście użytej pasty.

Zbyt mała ekspozycja cieplna może utrudnić rozpływ i zwilżenie. Nadmierne grzanie może wyczerpać aktywność topnika i obciążyć materiały. Jeżeli problem dotyczy pojedynczego pola połączonego z dużą powierzchnią miedzi, zbadaj lokalny przebieg temperatury, zamiast podnosić wszystkie nastawy pieca.

Jak naprawić połączenie z niedoborem lutu

Najpierw oznacz płytkę i połączenie oraz oceń, czy pole, wyprowadzenie i laminat pozostają nieuszkodzone. Dodanie stopu nie naprawi oderwanego pola, uszkodzonej metalizacji otworu ani powierzchni, której nie da się prawidłowo zwilżyć. Takie przypadki wymagają osobnej procedury i decyzji o dopuszczalności naprawy.

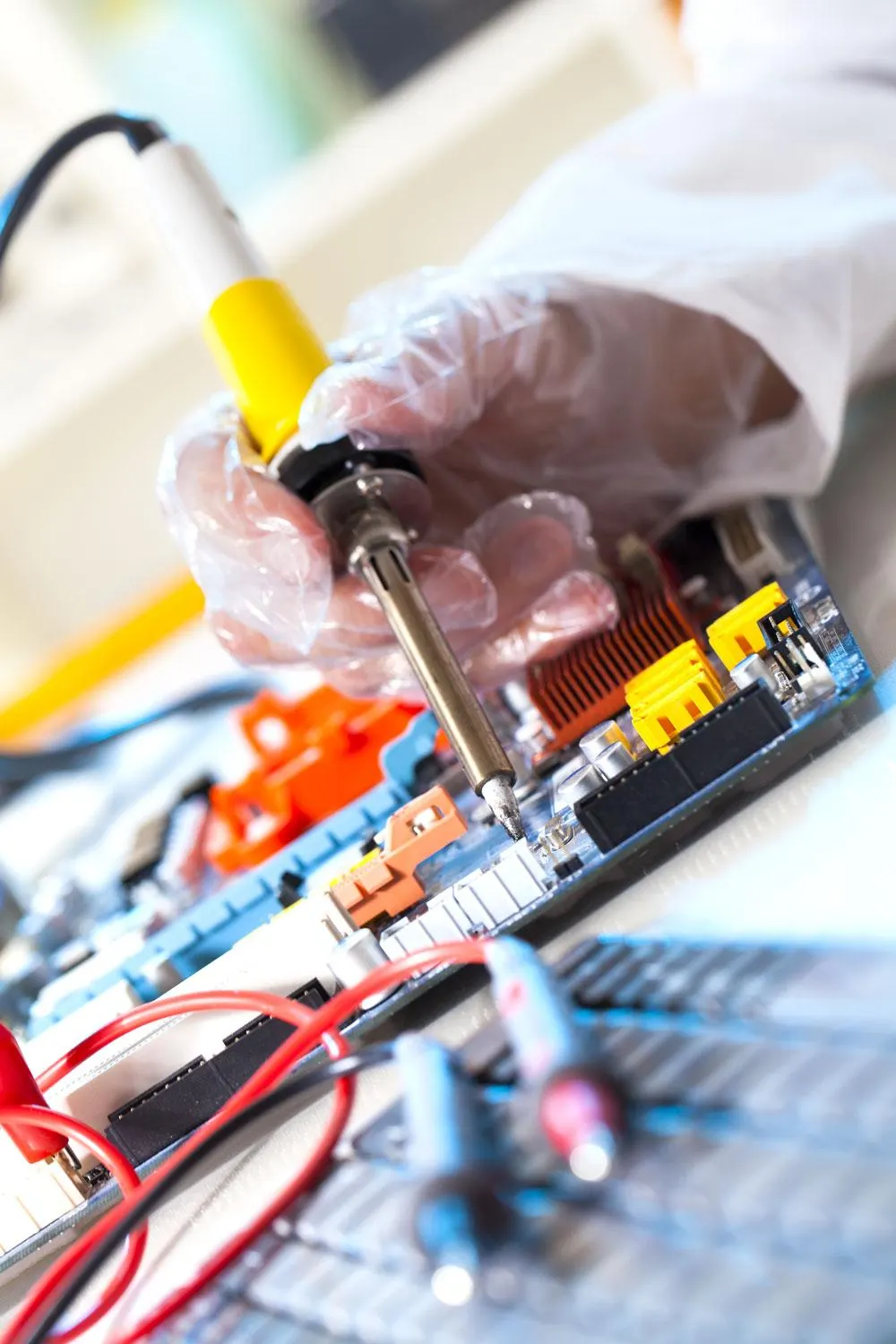

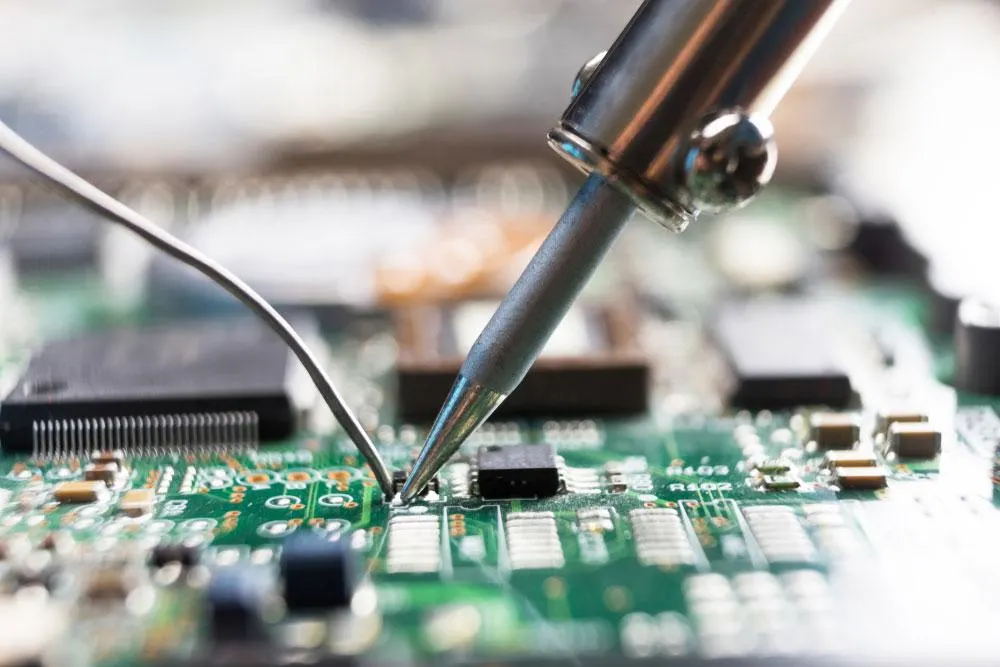

Lutowanie ręczne dostępnego połączenia. Dobór grotu i podgrzewania zależy od geometrii oraz odprowadzania ciepła.

1. Zapisz stan przed naprawą. Wskaż oznaczenie elementu, wyprowadzenie, objaw i dostępne dane kontroli. Wykonaj zdjęcie z widocznym miejscem wady.
2. Przygotuj stanowisko. Zapewnij ochronę przed wyładowaniami elektrostatycznymi, odciąg oparów i stabilne podparcie płytki. Sprawdź wymagania dotyczące wilgoci i dopuszczalnej historii cieplnej elementu.
3. Dobierz materiały i narzędzia. Użyj stopu oraz topnika zgodnych z zatwierdzonym procesem. Kształt grotu powinien zapewniać przekazywanie ciepła bez nacisku na pole; podgrzewanie płytki dobierz do jej masy cieplnej.
4. Wykonaj poprawkę. Dla dostępnej spoiny podgrzej pole i wyprowadzenie, a następnie podaj kontrolowaną ilość lutu. Nie ograniczaj się do pozostawienia kropli na zimnej końcówce. Przerwij, jeżeli powierzchnia nadal się nie zwilża lub pojawiają się oznaki uszkodzenia.
5. Pozwól połączeniu ostygnąć i oczyść je zgodnie z procedurą. Unikaj przemieszczania elementu podczas krzepnięcia. O konieczności i metodzie usuwania pozostałości decydują topnik, wymagania wyrobu oraz dalsze operacje, na przykład nakładanie powłoki ochronnej.

Przy BGA i QFN nie wolno zakładać, że podanie lutu przy krawędzi uzupełni brak pod obudową. Może być potrzebne zdjęcie elementu, przygotowanie pól i ponowny montaż z kontrolowaną dawką pasty oraz profilem. Podstawy pracy przy dostępnych połączeniach opisuje poradnik lutowania PCB.

Ponowna kontrola i karta naprawy

Po naprawie oceń geometrię, zwilżenie, stan pola i sąsiednie połączenia. Poszukaj mostków, luźnych kulek lutu oraz przesuniętych elementów. Automatyczna inspekcja optyczna AOI pomaga w ocenie widocznych cech, ale nie potwierdza wnętrza połączenia ukrytego pod obudową.

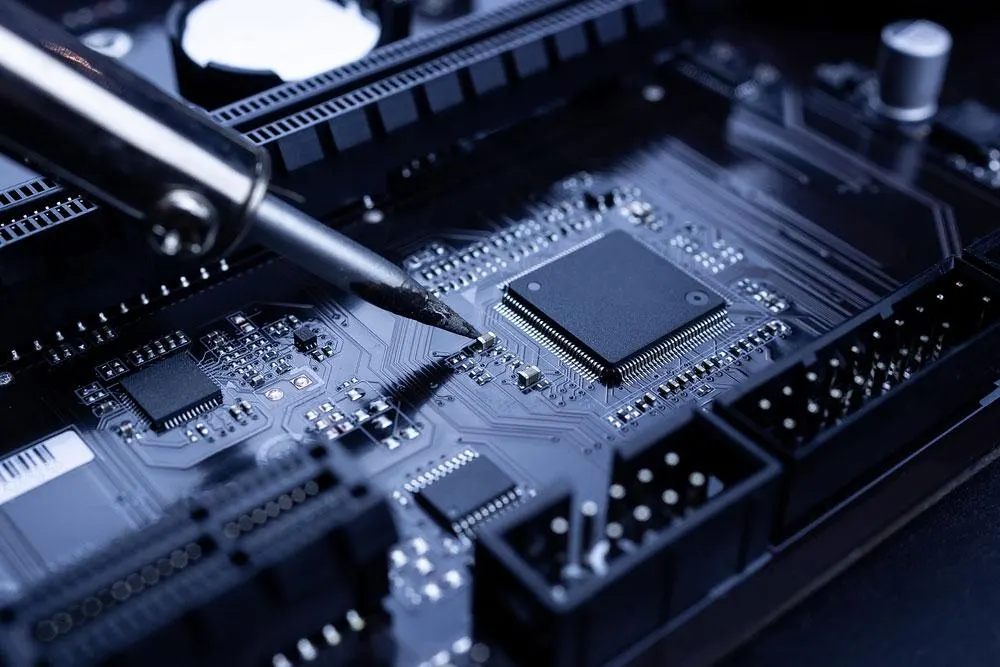

Układ na płytce. Dostępność połączeń dla kontroli zależy od konstrukcji obudowy.

Dla połączeń ukrytych dobierz inspekcję rentgenowską i sprawdzenie elektryczne do rodzaju podejrzewanej wady. Sam sygnał ciągłości z miernika nie potwierdza trwałości mechanicznej; równoległe ścieżki obwodu mogą też utrudniać interpretację. W analizie przyczyn może być potrzebna mikrosekcja, lecz jest to badanie niszczące, więc wymaga odpowiedniego doboru próbki.

Poniższy formularz jest wzorem zapisu, nie raportem z wykonanej naprawy. Nie zawiera fikcyjnych wyników. Kryteria akceptacji należy ustalić przed oceną.

Przy powtarzalnej wadzie poprawienie pojedynczej płytki nie zamyka problemu. Trzeba określić zakres partii do sprawdzenia i zweryfikować skuteczność zmiany procesu. Brak nawrotu potwierdza się zapisami kontroli według uzgodnionego planu, a nie samą zmianą nastawy.

Typowe błędy, które utrudniają usunięcie wady

• Dodawanie lutu bez oceny zwilżenia. Większa kropla może zasłonić nadal niepołączone powierzchnie.
• Ocena wyłącznie po połysku. Stan połączenia wynika z geometrii i zwilżenia, nie z samego wyglądu powierzchni.
• Jednoczesna zmiana szablonu, pasty i profilu. Utrudnia ustalenie, która zmiana usunęła przyczynę.
• Przyjęcie jednego progu SPI dla wszystkich pól. Różne geometrie i sposoby definiowania objętości odniesienia wymagają odpowiednio ustalonych kryteriów.
• Wielokrotne grzanie bez zapisu. Zwiększa ryzyko uszkodzenia, a później utrudnia ocenę historii cieplnej.
• Zamknięcie naprawy po uruchomieniu urządzenia. Działanie w krótkiej próbie nie zastępuje kontroli spoiny i wymaganego zakresu badań elektrycznych.

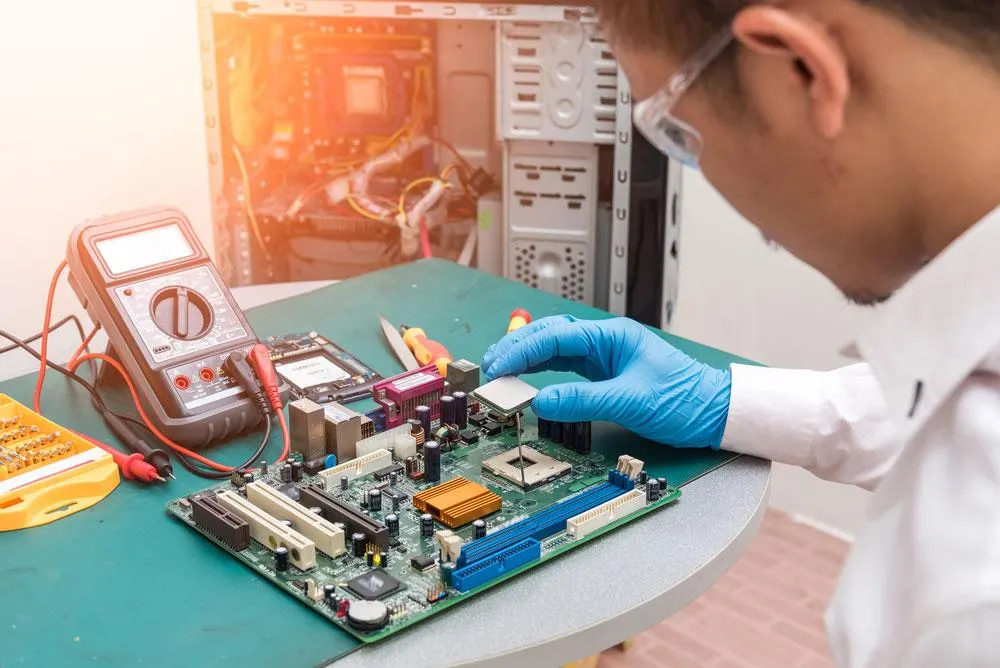

Praca przy płytce wymaga kontroli również tych połączeń, które znajdują się obok naprawianego miejsca.

Pytania przed naprawą i odbiorem

Czy każdą małą spoinę trzeba poprawić?

Nie. Najpierw porównaj ją z kryteriami dla konkretnej obudowy i dokumentacją wyrobu. Jeżeli zwilżenie oraz geometria są prawidłowe, dodatkowe lutowanie może tylko zwiększyć obciążenie cieplne lub spowodować mostek.

Ile pasty powinno przypadać na jedno pole?

Nie ma jednej dawki dla wszystkich elementów. Zacznij od zaleceń producenta obudowy i projektu szablonu, oblicz objętość otworu, a następnie sprawdź rzeczywisty nadruk i efekt po lutowaniu. Dopiero na tej podstawie ustal cel oraz granice kontroli SPI.

Czy podniesienie temperatury pieca usunie niedobór lutu?

Nie uzupełni brakującego materiału. Może pomóc tylko wtedy, gdy przyczyną nieprawidłowej spoiny jest niewystarczające nagrzanie, a korekta pozostaje w granicach dokumentacji materiałów. Przy słabym zwilżeniu trzeba sprawdzić także powierzchnie i topnik.

Jakich zapisów wymagać od wykonawcy po poprawce?

Identyfikacji płytki i miejsca naprawy, opisu wykonanej czynności, użytych materiałów, wyników ponownej kontroli oraz decyzji według uzgodnionych kryteriów. Dla ukrytych połączeń uzgodnij metodę ich oceny. Samo zdjęcie zewnętrznej krawędzi obudowy lub informacja „urządzenie działa” nie zamyka odbioru.
