Rezystor 0 Ω to zworka w obudowie rezystora, stosowana do łączenia ścieżek, konfiguracji wersji PCB i przygotowania miejsc do pomiaru prądu. Ułatwia automatyczny montaż, lecz ma małą, niezerową rezystancję i ograniczoną obciążalność prądową. Przy doborze trzeba sprawdzić dopuszczalny prąd oraz spadek napięcia i straty mocy.
Czym jest rezystor 0 Ω?
Jak wskazuje nazwa, rezystor zeroomowy ma rezystancję bliską 0 omów. Wersję przewlekaną można rozpoznać po pojedynczym czarnym pasku oznaczającym jej wartość. Element umożliwia łączenie ścieżek na płytce drukowanej (PCB) przy użyciu standardowych, zautomatyzowanych urządzeń montażowych. Może na przykład poprowadzić jedno połączenie ponad inną ścieżką bez ich elektrycznego zwarcia.
Rezystor 0 Ω a zworka — dlaczego stosuje się rezystory zeroomowe?
Zworki SMD dostarczane w taśmie można umieszczać na PCB tymi samymi maszynami co pozostałe komponenty. Ich powtarzalna geometria ułatwia automatyczny montaż SMT. Obsadzając element lub pozostawiając jego pola puste, można zamknąć albo pozostawić otwarty wybrany fragment obwodu.
Przewód zworowy
Dlaczego więc producenci wybierają rezystory zeroomowe zamiast zwykłych zworek? Najważniejsze powody to:
możliwość automatycznego montażu,
ułatwienie projektowania płytek jednowarstwowych,
wybór wersji produktu bez zmiany płytki.
Rodzaje rezystorów zeroomowych
Rezystory 0 Ω występują w dwóch podstawowych odmianach:
Rezystor przewlekany
Ten typ łatwo rozpoznać po pojedynczym czarnym pasku na obudowie. Ma taki sam osiowy kształt jak typowy rezystor przewlekany.
Rezystor do montażu powierzchniowego (SMD)

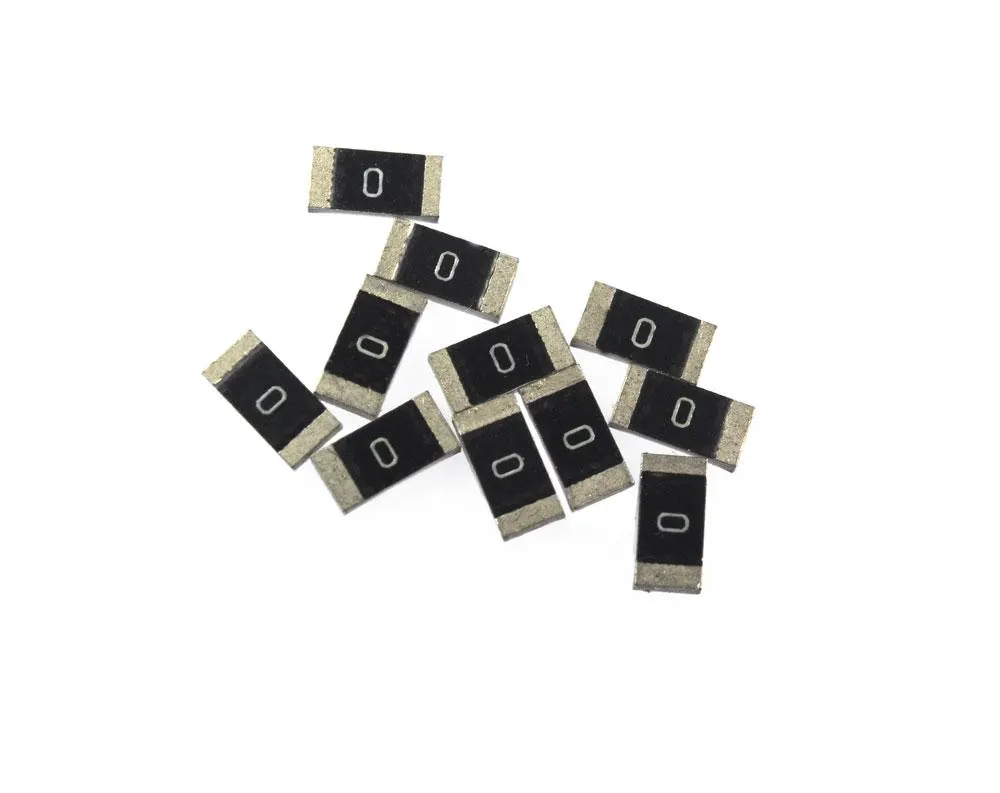

Rezystor 0 Ω SMD 0603
W nowoczesnych układach najczęściej stosuje się rezystory do montażu powierzchniowego. Pozwalają one obniżyć koszty, zajmują niewiele miejsca na PCB i upraszczają montaż. Na obudowie rezystora zeroomowego SMD producenci umieszczają zwykle oznaczenie 000 albo 0.
Zastosowania rezystora 0 Ω
Jako mostek nad ścieżką: umożliwia poprowadzenie połączenia ponad inną ścieżką bez ich zwarcia. Rozwiązanie to jest przydatne zwłaszcza na jednowarstwowej płytce PCB, na której nie można przenieść połączenia na drugą warstwę miedzi.
Do połączenia mas: zworka może łączyć masę analogową i cyfrową w jednym, zaplanowanym punkcie. Obsadzony element tworzy połączenie elektryczne, a nie separację tych obwodów; samo jego zastosowanie nie gwarantuje ograniczenia szumów.
Jako miejsce zarezerwowane do diagnostyki: po usunięciu zworki można rozłączyć wybraną gałąź obwodu albo zastąpić ją rezystorem pomiarowym o znanej wartości. Przeznaczenie tego miejsca należy opisać na schemacie.
Do definiowania konfiguracji układu: działa podobnie jak przełącznik DIP lub zworka konfiguracyjna. Ponieważ element jest lutowany, zwykły użytkownik nie może jednak przypadkowo zmienić ustawień.
Wskazówki projektowe dotyczące rezystorów 0 Ω
Maksymalna moc znamionowa zależy od rozmiaru elementu, użytego materiału i jego charakterystyki cieplnej. Rezystor 0 Ω, podobnie jak każda ścieżka czy przewód, ma w rzeczywistości niewielką rezystancję, a przepływ prądu powoduje wydzielanie ciepła. Należy więc dobrać obudowę i obciążalność elementu tak, aby nie uległ przegrzaniu.
W dobrym oprogramowaniu do projektowania i analizy PCB dodanie rezystora zeroomowego jest proste. Niezależnie od tego, czy celem jest pełna automatyzacja montażu, czy przygotowanie kilku wariantów tej samej płytki, taki drobny element może przynieść wymierne oszczędności.

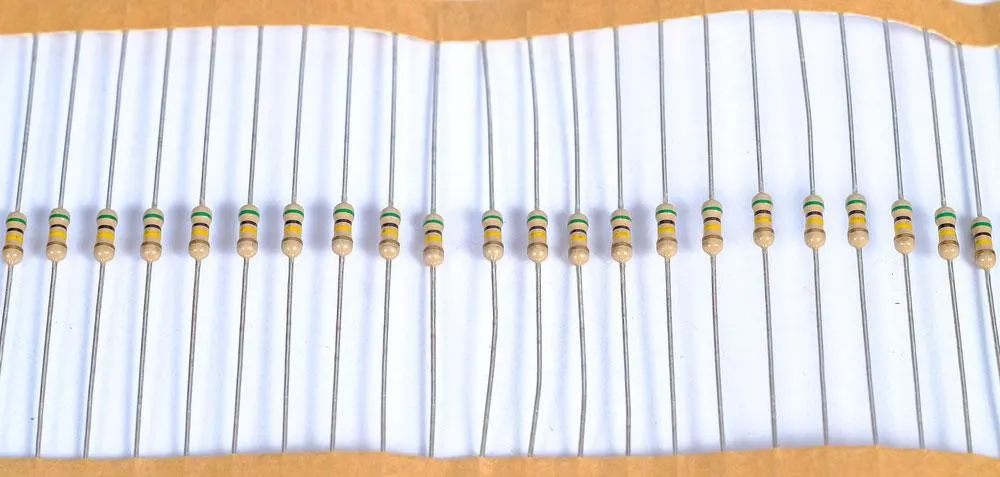

Rezystory przewlekane w urządzeniu elektronicznym
Zalety rezystorów 0 Ω
Rezystory zeroomowe zapewniają projektantom dużą swobodę w tworzeniu wariantów układu. Do ich najważniejszych zalet należą:
łatwa konfiguracja funkcji PCB i wygodna diagnostyka,
proste prowadzenie połączeń,
wygodny pomiar prądu,
możliwość rozłączenia wybranej gałęzi podczas diagnostyki,
rezerwowe miejsce na rezystor o innej wartości,
powtarzalna geometria połączenia,
łączenie masy analogowej i cyfrowej w zaplanowanym punkcie,
wybór wariantu bez zmiany projektu PCB,
pełna zgodność z montażem automatycznym,
niski koszt.
Rezystory SMD 0 Ω
Parametry zworki 0 Ω i granice jej stosowania
Oznaczenie 0 Ω opisuje funkcję elementu, nie idealne zwarcie. Poniższe wartości są orientacyjne: dokładne parametry zależą od producenta i wersji, dlatego przed doborem sprawdź kartę katalogową konkretnej serii. Nie przypisuj dopuszczalnego prądu wyłącznie na podstawie rozmiaru obudowy.
| Parametr | Typowo / wg noty katalogowej | Znaczenie przy doborze |
|---|---|---|
| Rezystancja maksymalna | Typowo rzędu kilkudziesięciu mΩ | Wyznacza spadek napięcia i straty mocy; do obliczeń przyjmij granicę podaną dla wybranego elementu. |
| Maksymalny prąd | Typowo od około 1 A dla małych obudów do kilku A dla większych | Sprawdź limit konkretnej serii i warunki jego obowiązywania. Sam wymiar obudowy nie wystarcza. |
| Rezystancja i indukcyjność połączenia | Niezerowe; sprawdź dostępne dane konkretnej wersji | Przy wysokich częstotliwościach zworka nie jest idealnym zwarciem. |
Zworki nie należy traktować jako bezpiecznika. Przekroczenie dopuszczalnego prądu może doprowadzić do przegrzania i uszkodzenia, ale nie daje gwarancji kontrolowanego rozłączenia ani ochrony ścieżek. Pasożytnicza indukcyjność również nie czyni z niej elementu o określonych parametrach filtrujących.
Spadek napięcia i moc strat — przykład obliczeniowy
Założenie przykładu: maksymalna rezystancja zworki wynosi R = 50 mΩ = 0,05 Ω. Jest to wartość przyjęta do obliczeń, a nie wynik naszego pomiaru ani parametr każdej zworki. Przypadek z prądem 3 A wolno rozważać tylko wtedy, gdy nota wybranego elementu dopuszcza takie obciążenie.
Spadek napięcia oblicza się ze wzoru U = I · R, a moc strat ze wzoru P = I² · R. Prąd podstawiamy w amperach, rezystancję w omach; wyniki otrzymujemy odpowiednio w woltach i watach.
| Prąd I | Spadek napięcia U — obliczony | Moc strat P — obliczona |
|---|---|---|
| 1 A | 1 A · 0,05 Ω = 0,05 V = 50 mV | (1 A)² · 0,05 Ω = 0,05 W = 50 mW |
| 3 A, jeśli nota dopuszcza | 3 A · 0,05 Ω = 0,15 V = 150 mV | (3 A)² · 0,05 Ω = 0,45 W |
Trzykrotny wzrost prądu oznacza tutaj dziewięciokrotny wzrost strat mocy. Nawet jeżeli prąd mieści się w limicie katalogowym, spadek napięcia może być nieakceptowalny dla zasilanego obwodu. Osobno oceń więc dopuszczalne obniżenie napięcia oraz możliwość odprowadzenia ciepła w rzeczywistym montażu.
Jak wykorzystać miejsce zworki do pomiaru prądu?
Zamiast wyznaczać prąd z nieznanej rezystancji zworki, zastąp ją rezystorem pomiarowym o znanej wartości. Załóżmy Rs = 0,1 Ω i I = 0,5 A. Wtedy U = I · Rs = 0,5 A · 0,1 Ω = 0,05 V = 50 mV, a P = I² · Rs = (0,5 A)² · 0,1 Ω = 0,025 W = 25 mW.
To przykład obliczeniowy, nie nasz wynik pomiaru. W praktyce mierzysz napięcie na rezystorze pomiarowym i obliczasz I = U / Rs. Uwzględnij, że wstawiony rezystor powoduje dodatkowy spadek napięcia i może zmienić warunki pracy badanej gałęzi.
Konfiguracja BOM: 0R i DNP
W zestawieniu materiałowym BOM wpisz oznaczenie „0R”, pełny numer części producenta oraz stan obsadzenia dla każdej wersji produktu. DNP oznacza pozostawienie elementu niezamontowanego. Dokumentacja powinna jednoznacznie rozróżniać zamknięte i otwarte połączenie.
| Wariant | Wpis dotyczący zworki | Stan połączenia |
|---|---|---|
| Z połączeniem | 0R, pełny numer producenta, montowany | Zamknięte przez zworkę |
| Bez połączenia | 0R, pełny numer producenta, DNP | Otwarte w miejscu zworki |
Te same warianty zaznacz na rysunku montażowym. Pomyłka w obsadzeniu zmienia konfigurację elektryczną mimo identycznej płytki; zgodność BOM z rysunkiem pomaga uniknąć takiego błędu w produkcji.
Podsumowanie
Choć rezystor 0 Ω jest elementem prostym i łatwym do zastąpienia, pełni wiele ważnych funkcji, szczególnie na płytkach jednowarstwowych. Jest niedrogi, niezawodny i powszechnie dostępny. Można go także łatwo usunąć lub wymienić podczas modyfikacji projektu PCB. Ta elastyczność sprawia, że w wielu zastosowaniach stanowi lepszy wybór niż klasyczna zworka.
