Jednowarstwowa płytka PCB: czym jest i kiedy ją stosować?

Jednowarstwowa płytka PCB, nazywana też jednostronną, ma jedną warstwę miedzi, z której powstają ścieżki i pola lutownicze. Sprawdza się w prostych obwodach o niewielkiej gęstości połączeń, przede wszystkim pracujących przy niskich częstotliwościach. Jej zaletą jest prosta konstrukcja, ale prowadzenie wszystkich ścieżek po jednej stronie ogranicza swobodę projektowania i może wymagać zworek.

Jak jest zbudowana jednostronna płytka drukowana?

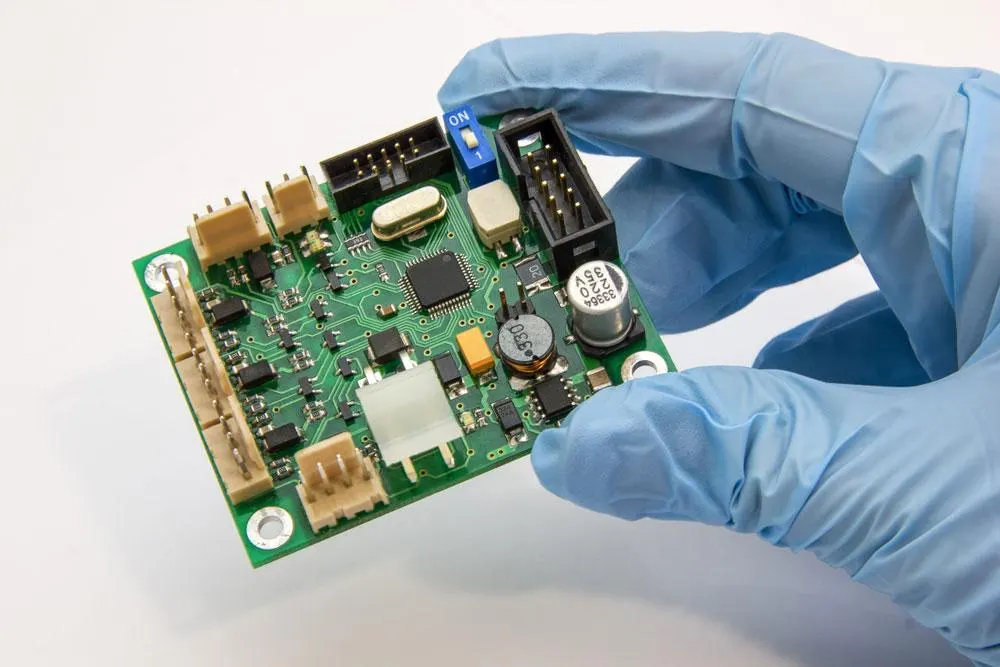

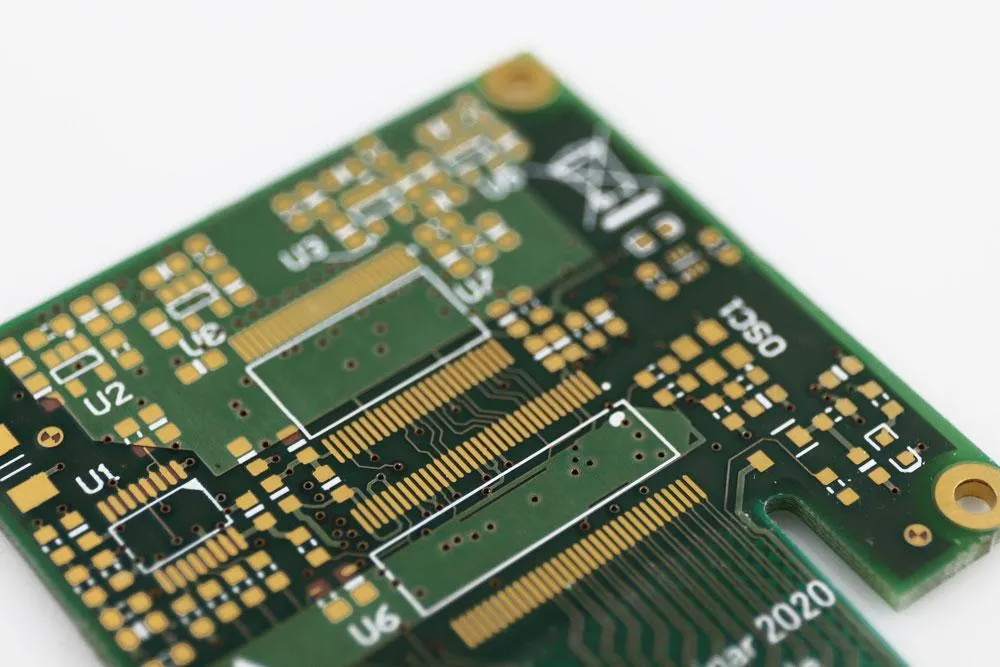

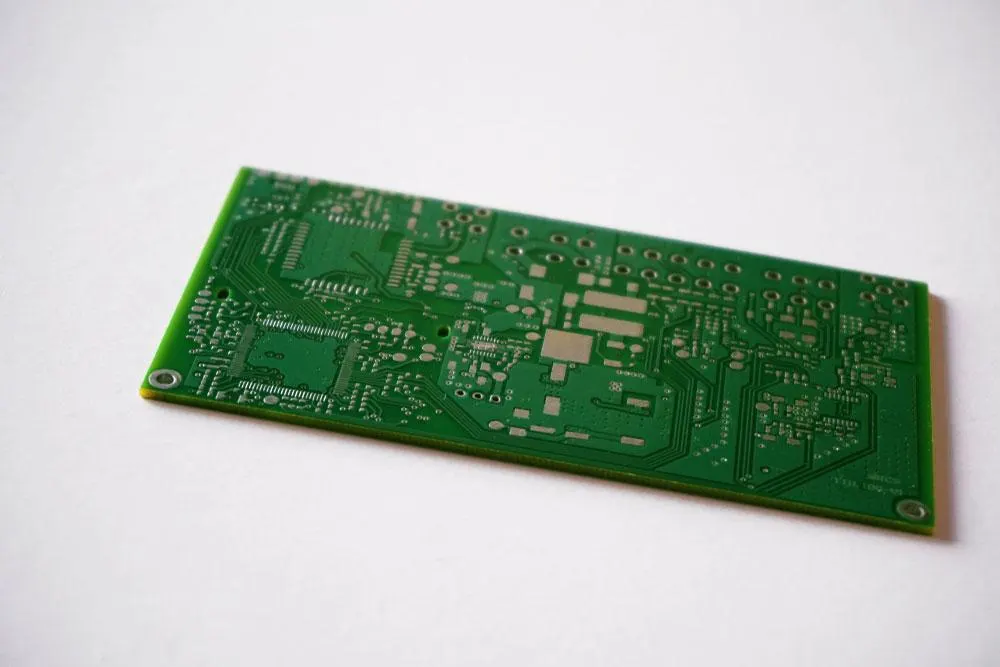

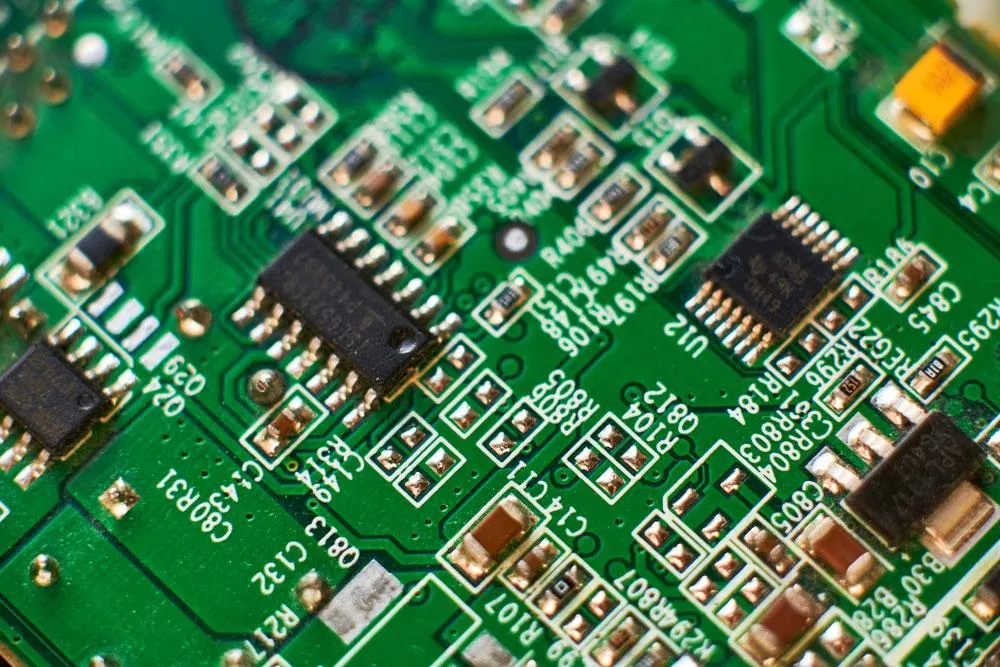

Płytka drukowana w zbliżeniu.

Podstawę płytki stanowi płaski izolator pokryty folią miedzianą. Podczas produkcji usuwa się zbędną miedź, pozostawiając zaprojektowany układ ścieżek oraz pól lutowniczych. Podłoże podtrzymuje elementy mechanicznie, a miedź tworzy połączenia elektryczne. Określenie „jednowarstwowa” dotyczy więc liczby warstw przewodzących, a nie wszystkich materiałów tworzących płytkę.

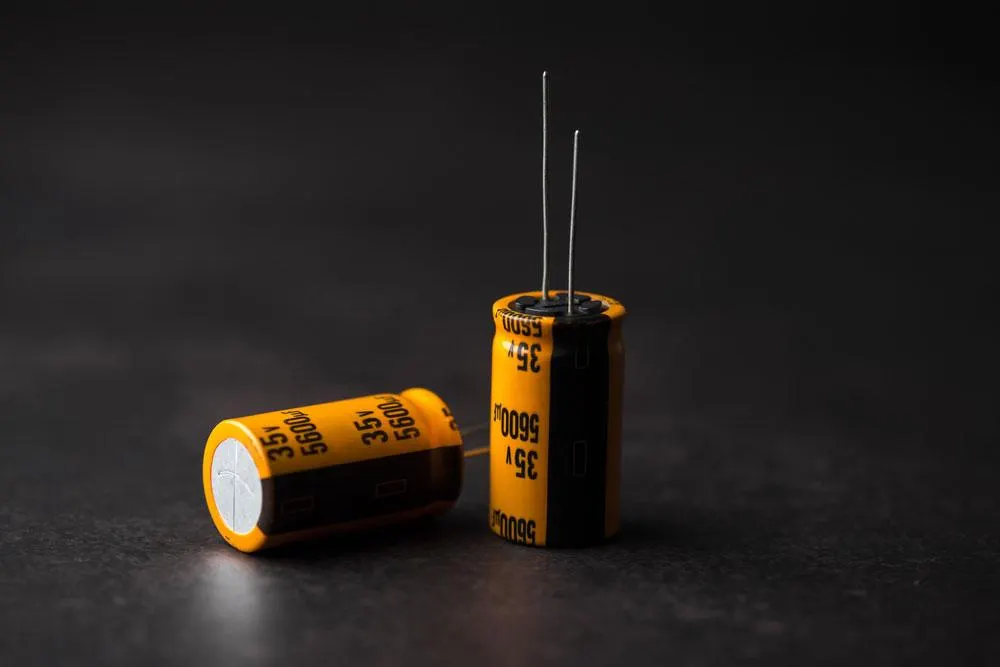

W klasycznym montażu przewlekanym wyprowadzenia elementów przechodzą przez otwory w podłożu i są lutowane do pól po stronie miedzi. Otwory pod wyprowadzenia są potrzebne również na płytce jednostronnej. Nie należy ich usuwać z projektu tylko dlatego, że obwód ma jedną warstwę przewodzącą.

O liczbie warstw nie decyduje też liczba zamontowanych części. Dołożenie elementu wymaga znalezienia miejsca na jego obudowę i połączenia, lecz samo w sobie nie zmienia konstrukcji płytki. Ograniczeniem staje się możliwość poprowadzenia całego obwodu po dostępnej stronie podłoża.

Materiały podłoża: FR-1, FR-2, FR-4 i laminaty CEM

Jednostronna płytka nie musi być wykonana z jednego, z góry określonego materiału. Dobór podłoża zależy od wymagań urządzenia i kosztu laminatu. Nie należy przy tym mylić miedzi tworzącej ścieżki z materiałem izolacyjnym, który je podtrzymuje.

CEM-1 i CEM-3 to oznaczenia materiałów, a nie odmiany liczby warstw PCB. Podobnie FR-4 nie oznacza płytki wielowarstwowej: można z niego wykonać także konstrukcję jednostronną. Przy porównywaniu ofert warto więc osobno wskazać materiał podłoża, liczbę warstw miedzi i jej grubość.

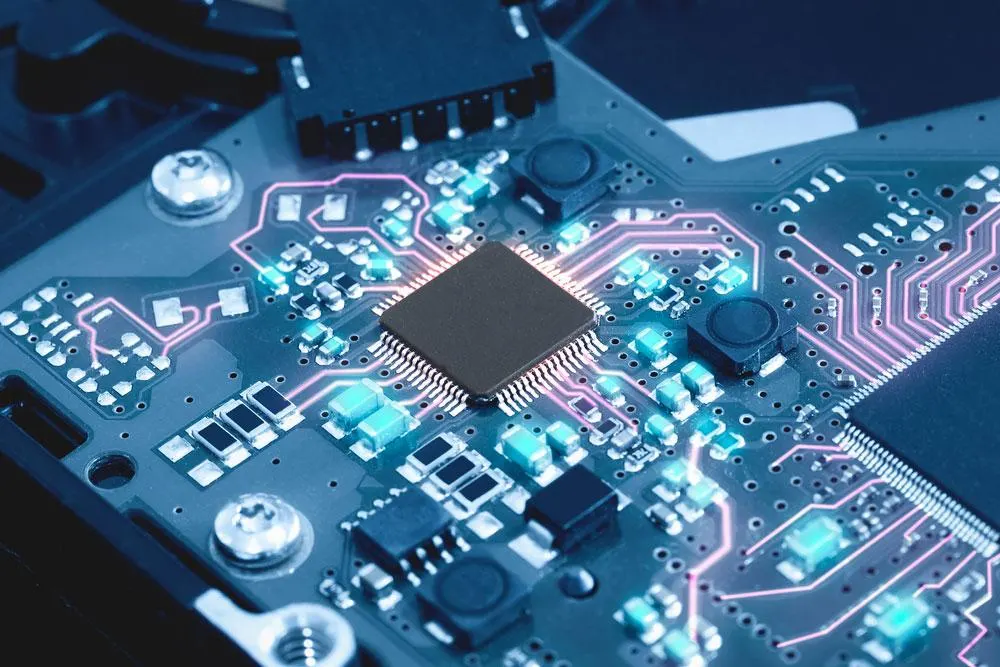

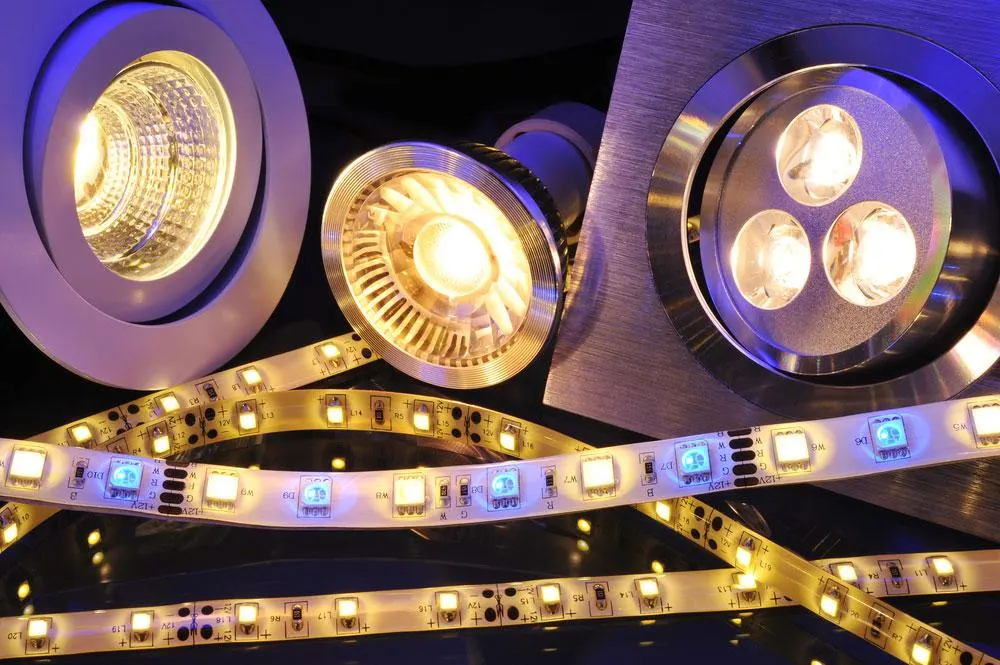

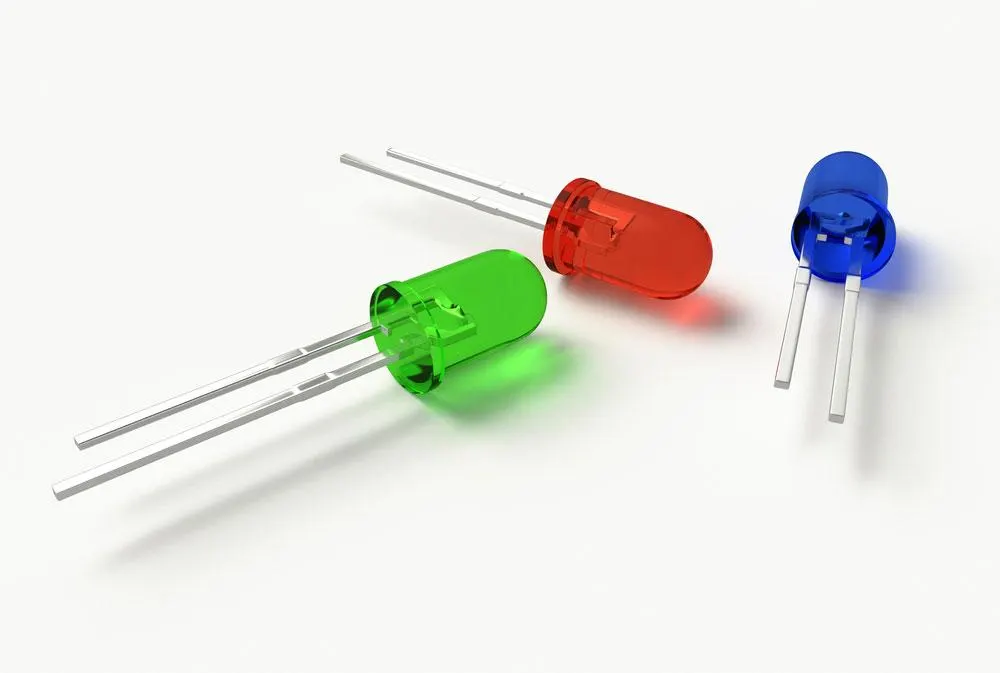

Osobną grupą są płytki z rdzeniem aluminiowym. Stosuje się je tam, gdzie istotne jest odprowadzanie ciepła, na przykład w układach LED i obwodach z przełącznikami mocy. Obwód jest zalaminowany na aluminiowej blasze; aluminium nie zastępuje miedzianych ścieżek. Nie jest też uniwersalnie najtańszym ani najczęściej używanym podłożem dla wszystkich płytek jednostronnych.

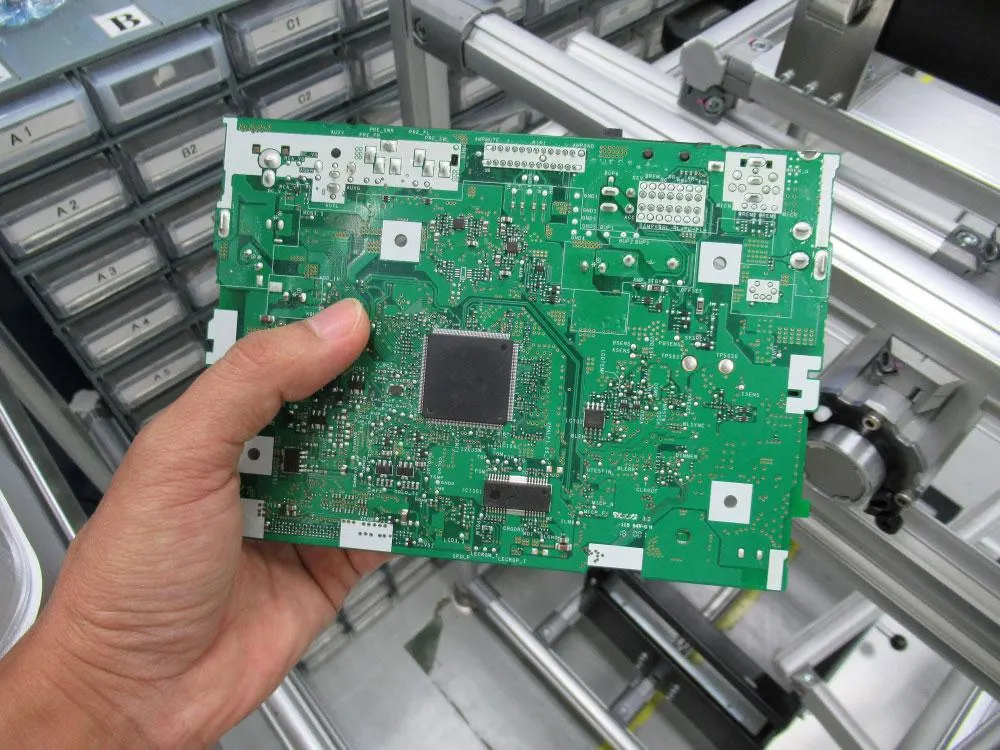

Czym różni się płytka jednostronna od dwustronnej i wielowarstwowej?

Na płytce jednostronnej cała sieć ścieżek mieści się po jednej stronie podłoża. Płytka dwustronna ma miedź po obu stronach pojedynczej warstwy izolatora. Konstrukcja wielowarstwowa zawiera natomiast ułożone warstwy podłoża, a miedź znajduje się zarówno na zewnątrz, jak i pomiędzy nimi.

Ta różnica wpływa przede wszystkim na możliwości prowadzenia połączeń i gęstość upakowania elementów. Płytki wielowarstwowe pozwalają uzyskać znacznie większą gęstość niż jednostronne. Nie oznacza to jednak, że każdy prosty układ wymaga rozbudowanej konstrukcji. Jeśli połączenia można rozmieścić na dostępnej powierzchni, jedna warstwa może wystarczyć.

Problem pojawia się wtedy, gdy ścieżki muszą wielokrotnie się przecinać, a rozmieszczenie elementów trudno już poprawić. W takiej sytuacji warto rozważyć płytkę dwustronną, zamiast traktować jedną warstwę jako warunek, który trzeba spełnić za wszelką cenę.

Zastosowania, zalety i ograniczenia

Typowe zastosowania obejmują zegarki elektroniczne, kalkulatory oraz proste obwody spotykane w sprzęcie komputerowym i komunikacyjnym. Są to przykłady obszarów użycia, a nie zalecenie stosowania jednej warstwy w każdym urządzeniu z danej grupy. Decydują konkretne połączenia oraz wymagania obwodu.

• Prosta konstrukcja: ścieżki powstają w pojedynczej warstwie miedzi.
• Opłacalność w prostych układach: płytki jednostronne mają zastosowanie w elektronice konsumenckiej o niewielkiej złożoności.
• Podparcie elementów: płytka łączy funkcję mechaniczną z elektryczną.
• Ograniczone prowadzenie ścieżek: przy większej liczbie połączeń projekt staje się trudniejszy.

Ważnym ograniczeniem jest podatność na zakłócenia promieniowane. Technologię jednostronną zaleca się przede wszystkim do obwodów niskiej częstotliwości; sama sztywność laminatu nie zapewnia odporności na zakłócenia. Nie ma też podstaw, by automatycznie przypisywać takim płytkom większą niezawodność, mniejsze wymiary czy krótszy termin wykonania. Korzyści trzeba oceniać w odniesieniu do konkretnego projektu.

Jak powstaje jednowarstwowa płytka PCB?

Prace zaczynają się od projektu w programie do projektowania PCB. Trzeba rozmieścić elementy, określić obrys płytki i poprowadzić połączenia. Warto porównać różne układy rozmieszczenia części: przy jednej warstwie dobór ich położenia jest ściśle związany z możliwością wykonania ścieżek.

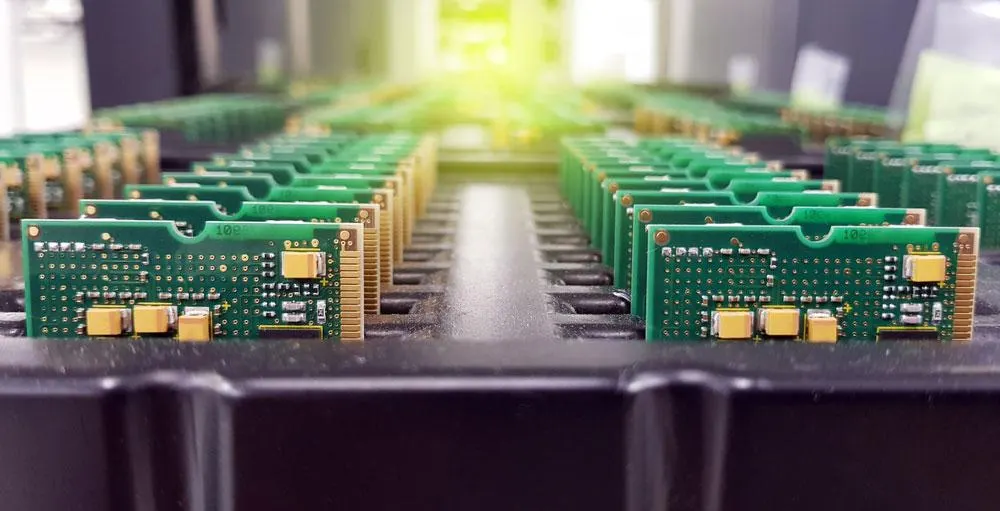

W produkcji wzór obwodu przenosi się na warstwę miedzi, zwykle z użyciem naświetlanego fotorezystu. Następnie trawienie usuwa niepotrzebną miedź, pozostawiając ścieżki i pola lutownicze. Pod wyprowadzenia elementów przewlekanych wykonuje się otwory. Dopiero montaż obejmuje umieszczenie części i ich lutowanie; nie należy utożsamiać go z wytworzeniem samej płytki.

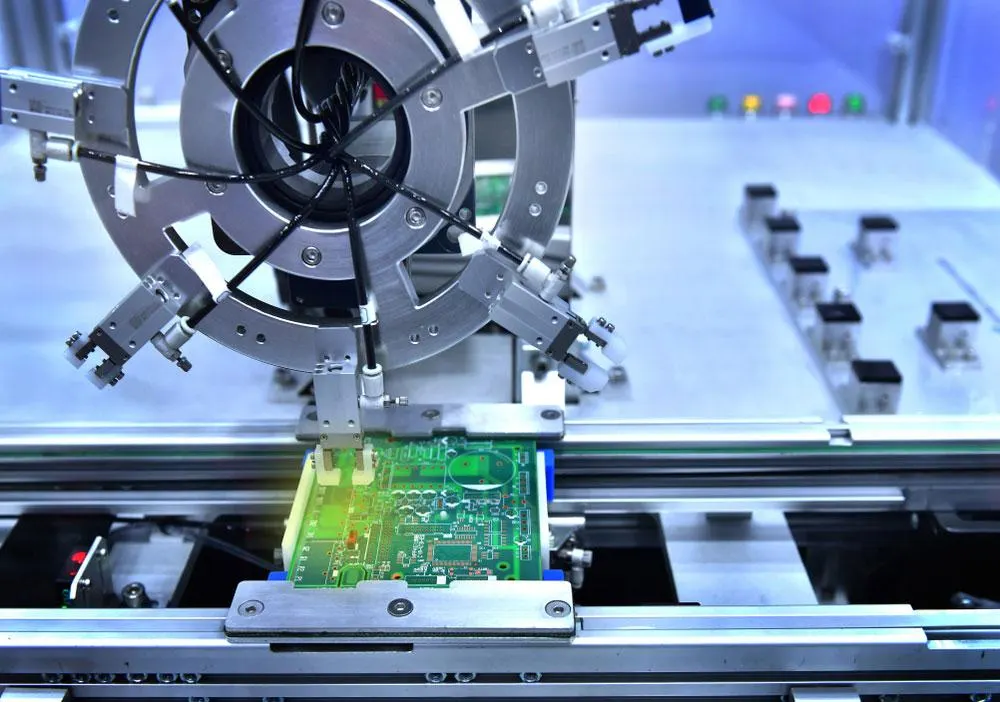

Lutowanie elementów na płytce drukowanej.

Przed przekazaniem projektu producentowi należy ustalić materiał podłoża, grubość miedzi oraz wymiary płytki. Oferty warto porównywać dla tej samej specyfikacji. Samo określenie „PCB jednostronna” nie opisuje jeszcze wszystkich cech zamawianego obwodu.

Krzyżowanie połączeń: kiedy potrzebna jest zworka?

Ścieżki należące do różnych połączeń nie mogą po prostu przecinać się w tej samej warstwie miedzi. Najpierw warto zmienić ich przebieg lub rozmieszczenie elementów. Jeśli to nie rozwiązuje problemu, na płytce jednostronnej można zastosować zworkę z drutu, która zastępuje fragment połączenia niemożliwy do poprowadzenia w miedzi.

Zworka nie tworzy dodatkowej warstwy PCB. Jest osobnym połączeniem, które trzeba uwzględnić w projekcie i podczas montażu. Pozwala zachować jednostronną konstrukcję, ale nie usuwa wszystkich ograniczeń związanych z zagęszczeniem obwodu.

Nie ma uniwersalnej liczby zworek, po której należy przejść na płytkę dwustronną. W praktyce trzeba ocenić, czy dalsze zmiany rozmieszczenia elementów nadal upraszczają układ. Jeśli projekt wymaga kolejnych obejść i trudno zachować czytelny przebieg połączeń, warto ponownie rozważyć liczbę warstw.

Grubość miedzi: jak czytać oznaczenia oz/ft²?

Grubość miedzi bywa opisywana przez jej masę przypadającą na jednostkę powierzchni. Oznaczenie oz/ft² odnosi się do uncji na stopę kwadratową. Poniższa tabela zestawia standardowe wartości z odpowiadającą im grubością folii oraz masą powierzchniową.

W specyfikacji trzeba wyraźnie oddzielić grubość miedzi od grubości całej płytki. Są to różne parametry: pierwszy opisuje warstwę przewodzącą, a drugi całą konstrukcję. Tabela służy do porównania folii miedzianych; nie określa dopuszczalnego prądu ścieżek ani wymagań dotyczących ich szerokości.

Przykład obliczeniowy: masa miedzi na płytce

Przyjmijmy wymiary płytki 100 × 50 mm i pełne pokrycie jej powierzchni miedzią. To przykład obliczeniowy z założonymi wartościami, a nie wynik pomiaru gotowego obwodu. Powierzchnia wynosi 0,005 m². Masę folii obliczamy jako iloczyn powierzchni i masy powierzchniowej:

m = A × q, gdzie m oznacza masę miedzi, A — powierzchnię płytki, a q — masę miedzi przypadającą na jednostkę powierzchni.

• Dla miedzi 1 oz/ft²: m = 0,005 m² × 300 g/m² = 1,5 g.
• Dla miedzi 2 oz/ft²: m = 0,005 m² × 600 g/m² = 3,0 g.

Wyniki dotyczą maksymalnej masy miedzi przy pełnym pokryciu założonej powierzchni. Podczas trawienia część folii jest usuwana, dlatego pozostające ścieżki i pola nie mają takiej samej masy jak pełny arkusz. Obliczenie nie obejmuje podłoża, elementów ani spoiwa lutowniczego i nie pozwala określić masy całego zmontowanego urządzenia.

Lista kontrolna przed zamówieniem płytki jednostronnej

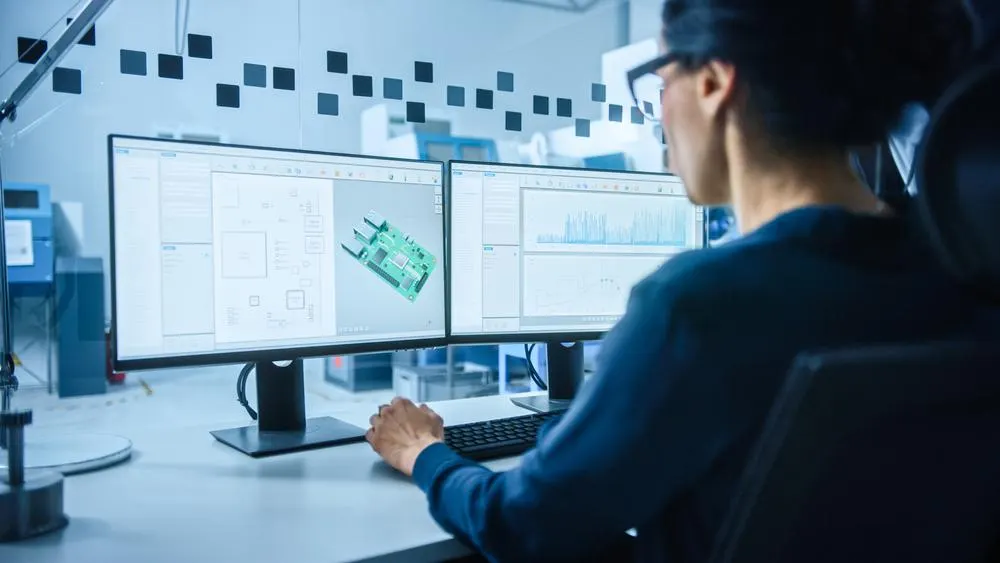

Projektowanie płytki w programie CAD.

Przegląd projektu warto przeprowadzić jeszcze przed wysłaniem zapytania do producenta. Poniższe punkty porządkują decyzje wynikające z konstrukcji jednostronnej; nie zastępują sprawdzenia działania układu.

1. Sprawdź przebieg połączeń. Upewnij się, że zaplanowano je na jednej warstwie, a miejsca wymagające skrzyżowania mają rozwiązanie w postaci zmienionej trasy lub zworki.
2. Oceń rozmieszczenie elementów. Nie zmniejszaj obrysu płytki za wszelką cenę, jeśli uniemożliwia to poprowadzenie potrzebnych ścieżek.
3. Wskaż materiał podłoża. Rozróżnij laminat papierowy, FR-4, materiał CEM i konstrukcję z rdzeniem aluminiowym.
4. Podaj grubość miedzi. Zapisz ją jednoznacznie, oddzielnie od grubości całej płytki.
5. Uwzględnij otwory i zworki. Sprawdź, czy projekt przewiduje otwory pod elementy przewlekane oraz wszystkie dodatkowe połączenia z drutu.
6. Oceń warunki pracy. Weź pod uwagę częstotliwość pracy obwodu, podatność na zakłócenia oraz potrzebę odprowadzania ciepła.
7. Porównuj tę samą konstrukcję. Przy ocenie ofert posługuj się jednakowymi wymaganiami dotyczącymi podłoża, miedzi i wymiarów.

FAQ — najczęstsze pytania

Czy „jednowarstwowa” i „jednostronna” oznaczają to samo?

W tym przypadku tak: oba określenia opisują płytkę z jedną warstwą miedzi. Liczy się liczba warstw przewodzących, a nie wszystkich warstw materiałów w gotowej konstrukcji.

Czy jednostronna płytka PCB musi być wykonana z FR-4?

Nie. Można stosować także laminaty papierowe FR-1 i FR-2 oraz materiały CEM. Rdzeń aluminiowy znajduje zastosowanie w konstrukcjach wymagających odprowadzania ciepła, na przykład w układach LED.

Czy zworki zmieniają płytkę jednostronną w dwustronną?

Nie. Zworki są dodatkowymi połączeniami z drutu. Płytka dwustronna ma natomiast warstwę miedzi po każdej stronie podłoża.

Czy można określić dopuszczalny prąd na podstawie oznaczenia 1 oz/ft²?

Samo oznaczenie opisuje masę powierzchniową miedzi i odpowiadającą jej grubość. Nie wyznacza dopuszczalnego prądu konkretnej ścieżki; przedstawiona tabela nie jest tabelą obciążalności prądowej.

Podsumowanie

Jednowarstwowa płytka PCB jest użyteczna w prostych obwodach, których połączenia można poprowadzić po jednej stronie podłoża. Przy wyborze trzeba uwzględnić materiał, grubość miedzi, rozmieszczenie elementów i ograniczenia związane z zakłóceniami. Przegląd tras oraz potrzebnych zworek pozwala ocenić, czy jedna warstwa rzeczywiście wystarczy do realizacji projektu.
