Protokół DMX-Korzystanie z protokołu DMX jest jednym z najlepszych sposobów, aby uruchomić swoje oprawy oświetleniowe lub systemy w większości centrów rozrywki, takich jak kluby, teatry, itp. Ponadto, jest to idealne rozwiązanie dla billboardów LED.
Ponadto, protokół DMX może kontrolować złożone systemy, do 512 urządzeń, co czyni go go-to urządzenie do obsługi złożonych projektów świetlnych.
Jednakże, jeśli chcesz używać DMX w swoich obwodach prawidłowo, jest wiele rzeczy, które należy wiedzieć.
Dlatego w tym artykule przejdziemy przez to, czym jest protokół DMX i jak go używać w swoich projektach oświetleniowych.
Tak więc, zacznijmy od początku.
Protokół DMX-Czym jest DMX?
Kiedy pójdziesz do teatru lub innego miejsca rozrywki, zobaczysz, że wiele dzieje się z wyposażeniem oświetleniowym. Na przykład niektóre światła mogą ściemniać się, podczas gdy inne pozostają jasne, lub wszystkie światła gasną jednocześnie - ta delikatna kontrola oświetlenia wynika z systemu DMX (Digital Multiplexed Signal).
Oświetlenie teatralne
DMX został po raz pierwszy wprowadzony w 1986 roku do sterowania akcesoriami i sprzętem oświetleniowym w teatrach.
Co więcej, DMX wyznaczył wysoki standard dla aplikacji oświetleniowych, prowadząc do tworzenia przez producentów urządzeń, które mogły sterować wszystkim z jednego źródła. Zwiększył też skokowo elastyczność i swobodę tworzenia pokazów świetlnych.
A to jeszcze nie wszystko. Możesz użyć sterownika DMX do wysyłania sygnałów do różnych opraw DMX. Plus, DMX to język używany przez sterownik DMX do komunikacji z oprawami DMX. Teraz można nawet używać DMX w nieteatralnych zastosowaniach oświetlenia wewnętrznego i architektonicznego oraz scenografii.
Scena
Pomogłoby jednak, gdybyś miał wiele różnych komponentów do wykorzystania DMX. Na przykład, można uzyskać kontrolę DMX poprzez połączenie adresowalnej oprawy oświetleniowej i sterownika DMX za pomocą kabli DMX o trzech lub pięciu pinach XLR.
Protokół DMX-Punkt DMX512
Technologia DMX512 (Digital Multiplex 512) może sterować maksymalnie 512 urządzeniami za pośrednictwem jednego kabla danych. Innymi słowy, możesz przypisać maksymalnie 512 kanałów do sieci DMX512, aby stworzyć uniwersum DMX.
Teraz, adres odnosi się tutaj do punktu początkowego urządzenia DMX wewnątrz 512-kanałowego uniwersum DMX. Niektóre oprawy DMX mają nawet różne przełączniki DIP, których możesz użyć do ustawienia adresu urządzenia, który preferujesz.
Po ukończeniu jednego uniwersum DMX 512 (DMX A), możesz stworzyć kolejne (DMX B). warto wspomnieć, że nie można łączyć uniwersów, ponieważ każdy z nich potrzebuje swojego kabla DMX do działania.
Istnieją jednak ograniczenia, gdy używasz DMX512 do swoich zastosowań. Jednym z takich ograniczeń jest posiadanie powyżej 30 urządzeń na jednym przebiegu kabla DMX. Gdy osiągniesz jego limit, będziesz musiał wzmocnić sygnał za pomocą wzmacniacza DMX.
Jak już wcześniej wspomnieliśmy, możesz uzyskać kontrolę DMX za pomocą zwykłego kontrolera DMX lub konsoli. Ale możesz mieć oprogramowanie DMX, które łączy się z interfejsem DMX USB. I ta konfiguracja pomaga przekształcić wyjście USB w wyjście DMX.
Jak działa DMX?
Jeśli chodzi o ustawianie oświetlenia i efektów na każdej scenie, DMX512 jest standardem. Dodatkowo, nie służy on tylko do sterowania oświetleniem. Możesz go również wykorzystać do innych zaawansowanych urządzeń i opraw do efektów specjalnych.
Przyjrzyjmy się więc bliżej, jak działa ta technologia.
Protokół DMX-Kontroler DMX
Zanim zrozumiesz sekrety stojące za DMX, musisz najpierw wiedzieć, jak działają kontrolery DMX. Podczas gdy możesz używać obecnego oświetlenia RGB, aby osiągnąć znakomite rezultaty w różnych zastosowaniach, możesz odblokować pełny potencjał tylko poprzez dodanie metod kontroli, takich jak DMX.
Dodatkowo dostępne są cztery znaczne regulatory o różnych trybach sterowania:
Tryb wyboru obwodu lub strefy
Tryb wyboru koloru
Protokół DMX-Tryb kontroli zaniku lub ściemniania
Tryb wyboru programu
Najpierw musisz wybrać urządzenie (urządzenia), które chcesz kontrolować. DMX określa również maksymalną liczbę pojedynczych selekcji, które możesz obsłużyć.
Następnie sterownik DMX pozwala wybrać z tablicy kolorów kolor, który chcesz. Jednak większość podstawowych kontrolerów posiada pokrętło, które można obracać, aby dokonać wyboru.
Kontrolery pozwalają również ustawić aspekty zanikania i kontroli. Ponadto, kontrolery te mogą pomóc w osiągnięciu idealnego odcienia koloru w połączeniu z wyborem koloru. Wreszcie, można również wybrać wszelkie efekty wymagane dla danej aplikacji.
Protokół DMX-Architektura kabli (RJ45)
Kable DMX używane w oświetleniu scenicznym lub konfiguracjach teatralnych mają zwykle trzy- lub pięciopinowe złącza XLR. Choć były to standardowe specyfikacje kabli DMX, niektóre architektury kabli pozwalają na zastosowanie modułów 8-pinowych. Ale to tylko dla stałych instalacji, które wymagają ciągłego podłączania i odłączania.
Trzypinowy kabel XLR
Również można znaleźć określone właściwości elektryczne tych kabli pod względem pojemności i impedancji. Ale pamiętaj, że czasami są inne rzeczy do rozważenia, jak konkretny typ kabla.

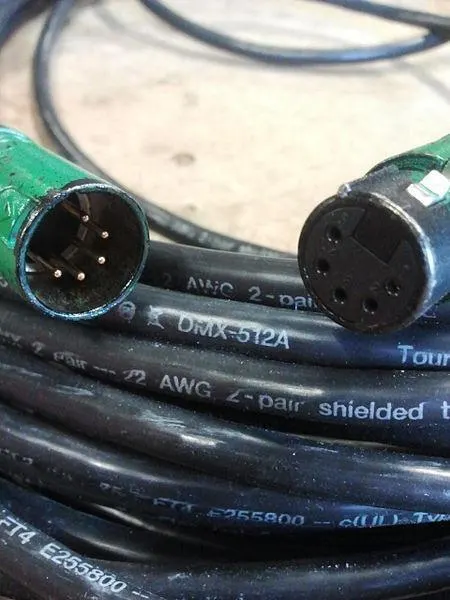

Pięciopinowy kabel XLR
Źródło: Wikimedia Commons
Architektura pakietów danych
Choć architektura pakietów danych DMX jest głównie odpowiedzialna za wyświetlanie kolorów w oprawach DMX, temat jest dość złożony. Dlatego też zajmiemy się tylko zarysowaniem jego powierzchni.
Każdy pojedynczy pakiet zawiera 512 kanałów danych.
Wartość kanałów może być w dowolnym miejscu od 0 do 255
Możesz przypisać trzy ścieżki do obwodu lub urządzenia poprzez odbiornik DMX
Możesz również użyć przełączników dip-switch, aby skonfigurować odbiornik DMX.
Wartości kanału zamieniają się na wartości kolorów, które są mieszanką czerwieni, zieleni i niebieskiego, aby stworzyć ostateczny odcień.
Wreszcie, wartości kanałów przekładają się na wartości binarne.
Okablowanie serii i adresowanie jednostek
Jednostkę jednokolorową można przypisać do 1 kanału z 512. Następnie można ustawić wartość kanału w zakresie od 0 do 255. Co ciekawe, wartość określa poziom przyciemnienia. Tak więc "0" będzie oznaczało "wyłączenie", a "255" - "maksymalną jasność".
Tak więc, kiedy przypisujesz adres do odbiornika, powiedzmy, że adresujesz "5", odbierze on każdą wartość, jaką ustawisz w tym pakiecie. Z tego powodu, zawsze znajdziesz DMX podłączony w szeregu. Stąd efekt łańcucha daisy, który działa na zasadzie half-duplex, dzieląc jedną ścieżkę danych z innymi urządzeniami.
Protokół DMX-Zakończenie linii
Jedną ze standardowych zasad w DMX jest zakończenie linii rezystorem 120-ohm. Dlaczego? Po prostu, aby powstrzymać sygnał DMX przed przemieszczaniem się w dół linii danych i zakłócaniem impulsów przemieszczających się do kontrolera. Ostatecznie, zapobiega to niewłaściwemu działaniu twoich świateł.
Ustawienie i konfiguracja DMX
Jak wspomnieliśmy wcześniej, będziesz potrzebował różnych komponentów, aby skonfigurować swoją konfigurację oświetlenia DMX. Tak więc, będziesz potrzebował swoich świateł DMX i ich urządzeń.

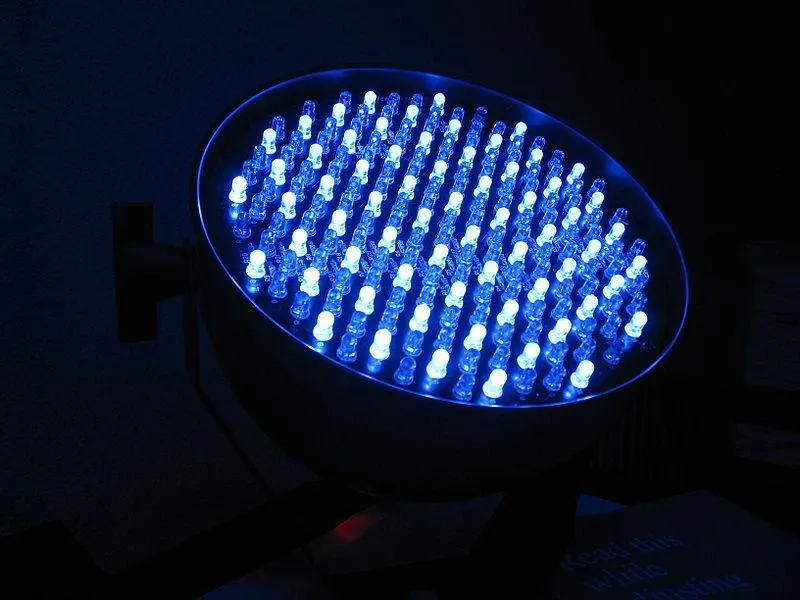

Światło DMX
Źródło:
Wikimedia Commons
Jeśli urządzenia DMX są powyżej twojego budżetu, możesz wybrać bardziej przystępną opcję. Tak więc, zamiast tego, możesz łatwo skonfigurować swoją płytkę Arduino jako urządzenie pośredniczące DMX. Ponownie, jest to opłacalna opcja.
Następnym elementem, którego potrzebujesz do swojej konfiguracji, jest twój kontroler DMX. Stąd pomocne byłoby, gdybyś miał laptopa. Ale będziesz potrzebował konwertera USB-DMX.

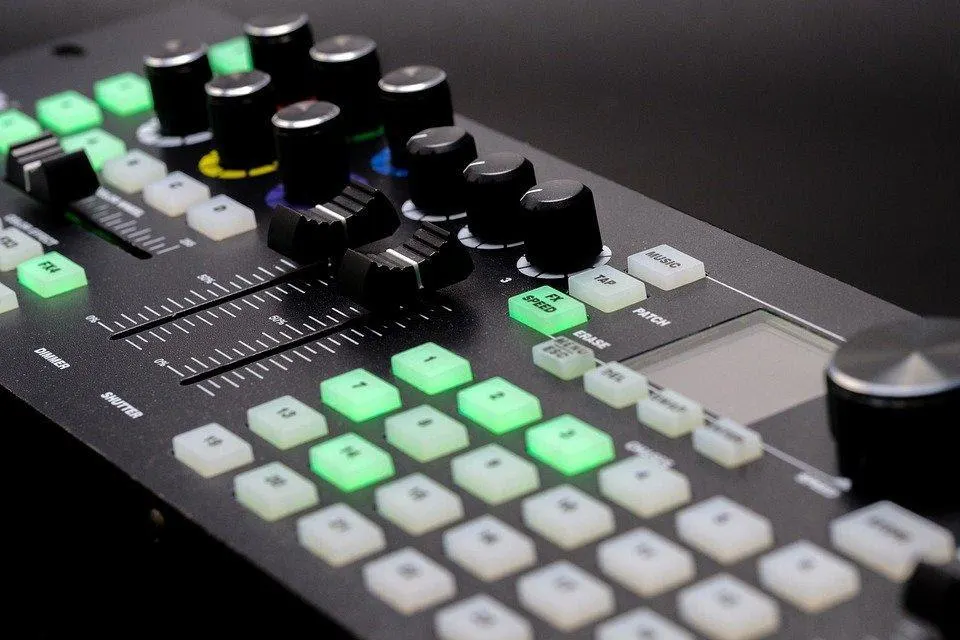

Kontroler DMX
Źródło:
Pixabay
Na koniec będziesz potrzebował oprogramowania DMX, aby ustawić swoje pokazy świetlne lub sceniczne. Możesz użyć innego dostępnego oprogramowania, ale wybierz takie, które najlepiej pasuje do Twoich potrzeb. Dobrym przykładem jest "DMXControl".
Protokół DMX-DMX Arduino Shield
Co ciekawe, tarcza DMX Arduino działa, jeśli masz napięty budżet. Możesz go użyć jako zdalnego zarządzania urządzeniami DMX, osoby zniewolonej i transpondera głównego. Najlepszą częścią jest to, że istnieje wiele bibliotek Arduino dostępnych dla Ciebie, aby zrobić najlepsze kontrolery DMX i urządzenia.
Układ wykorzystuje standardowy układ sterownika MAX485 do obsługi DMX i Arduino. Ponadto, cechą elektroniczną tarczy Arduino jest jej sygnalizacja różnicowa przez RS-485. Więc dodatkowo możemy wykorzystać układ MAX485 do przesyłania danych DMX w postaci sygnału różnicowego.
Tarcza DMX Arduino wykorzystuje dwa kanały wyjściowe (interfejs DMX) oraz trzy (interfejs uC). Ponadto układ obsługuje rozszerzenie protokołu DMX-RDM, umożliwiając dwukierunkową komunikację pomiędzy Twoimi urządzeniami a sterownikiem.
Prawdę mówiąc, możesz pobrać bibliotekę Arduino, aby ustawić fantastyczne efekty świetlne za pomocą tarczy Arduino.
Zastosowania DMX
Standard DMX możesz znaleźć w złożonych środowiskach, które wykorzystują wiele źródeł światła lub tworzą złożone efekty z różnymi światłami. Przykładami takich miejsc są teatry, kluby nocne, festiwale i sale konferencyjne.
Kluby none
DMX doskonale nadaje się również do zarządzania rozwiązaniami konsumenckimi w budynkach publicznych i centrach handlowych. Co więcej, zastosowania w takich przypadkach obejmują kontrolę temperatury światła, koloru i RGB.
Światła w centrach handlowych
Co najważniejsze, możesz użyć DMX do aplikacji z technologią LED, takich jak elektroniczne billboardy. Możesz łatwo kontrolować oświetlenie i tworzyć unikalne efekty, aby promować element projektu lub konkretne oświetlenie architektury.
Oświetlenie architektoniczne
Słowa końcowe
Bez wątpienia protokół DMX staje się ogromnie popularny w branży oświetleniowej. A to wszystko dzięki jego prostocie i wszechstronności. Co więcej, kable DMX charakteryzują się niezwykłą odpornością na uszkodzenia i degradację.
Co ciekawe, nie ma ograniczeń co do liczby możliwości, jakie można osiągnąć dzięki technologii protokołu DMX.
Również istnieją tańsze sposoby na skorzystanie z tej niezwykłej technologii DMX.
Również, są tańsze sposoby, aby skorzystać z tej niezwykłej technologii DMX.
Tak więc, chcielibyśmy wiedzieć; czy planujesz używać protokołów DMX do swoich aplikacji oświetleniowych? Czy są jakieś inne wyzwania, które napotykasz, a o których nie wspomnieliśmy tutaj?
Jeśli masz więcej pytań, na które nie ma odpowiedzi w tym artykule, skontaktuj się z nami.
