Panelizacji PCB to proces budowania płytek drukowanych w dużych panelach składających się z wielu płytek. Panel PCB jest niezbędny, jeśli chcesz uzyskać wiele kopii płytki drukowanej.
W standardowym panelu, wszystkie kopie są identyczne. Czasami zdjęcia będą się różnić, ponieważ niektóre projekty wymagają różnych płytek drukowanych.
W artykule dowiesz się, jakie znaczenie ma panelizacja i jak może ona zaspokoić Twoje potrzeby produkcyjne. Istnieje kilka zalet panelizacji, a posiadanie dogłębne zrozumienie tych zalet pozwoli Ci podjąć właściwą decyzję dla następnego projektu PCB.

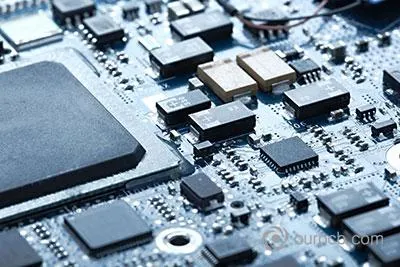

Płytka drukowana z elementami elektronicznymi
1. Panelizacja PCB pozwala zaoszczędzić pieniądze i czas
W wyniku masowej produkcji, panelizacja PCB pozwala na oszczędność pieniędzy i czasu. Koszt budowy wielu płyt w dużych panelach jest bardziej opłacalny niż budowa pojedynczych płyt. Podstawową zaletą panelizacji kilku projektów jest oszczędność pieniędzy. Istnieją koszty wysyłki i oprzyrządowania dla różnych projektów, a jeśli masz kilka niepanelowych płyt drukowanych, oznacza to, że będziesz płacić te opłaty wielokrotnie.
Jednakże, jeśli masz wiele projektów w dużych panelach na jednej płycie drukowanej, zapłacisz opłaty tylko raz. Ponieważ Twoje płyty są w dużych grupach i są razem, możesz wysłać je jednocześnie, co pomaga zaoszczędzić koszty wysyłki, które wystąpiłyby w przypadku oddzielnych przesyłek. Dzięki temu, że wszystkie płytki znajdują się w jednym, dużym panelu, oznacza to, że maszyna typu "pick and place" pobiera wszystkie komponenty płytek drukowanych za jednym razem. Pomaga to zaoszczędzić czas konfiguracji.

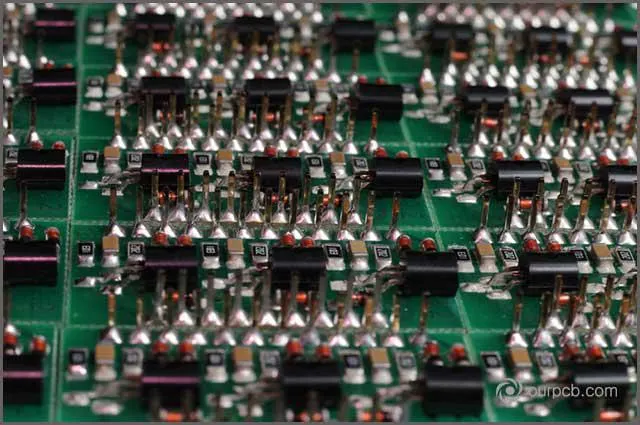

(Zbliżenie na płytkę drukowaną z panelem SMD)
2. Panelizacja PCB zwiększa wydajność pracy
W celu zwiększenia wydajności procesu produkcji PCB, powszechną praktyką jest montowanie kilku kopii mniejszych płytek drukowanych w panelu produkcyjnym. Jest to efektywna metoda produkcji i montażu płytek zamiast budowania ich jedna po drugiej.
Panel musi zawierać takie same materiały i układ warstw jak płytka drukowana.
Istotne jest również, aby wybrać rozmiar panelu, mały lub duży, który najlepiej pasuje do potrzeb Twojej płytki drukowanej i różnych procesów produkcyjnych i montażowych. Im więcej płytek można zmieścić w panelu PCB, tym bardziej wydajny stanie się proces produkcyjny. Zmniejszy się również ilość miejsca na płytę, które się zmarnuje.
Podczas panelizacji, projektanci płyt PCB muszą wykorzystać wszystkie opcje rozmieszczenia projektów PCB, aby zoptymalizować przestrzeń płyty i poprawić wydajność produkcji.

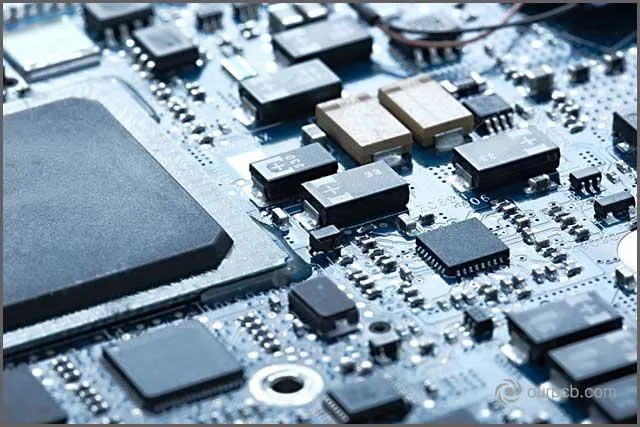

(Płytka drukowana z różnymi komponentami elektronicznymi)
3. Panelizacja PCB poprawia jakość produktu
Panelizacja PCB nie jest opcjonalnym procesem produkcyjnym; przede wszystkim, jeśli produkujesz duże ilości podobnych płytek drukowanych, będziesz musiał je ukarać. Ponieważ celem panelizacji jest ujednolicenie płyt, wspomaga ona jakość produktu, ponieważ powiązane komponenty będą umieszczane na różnych płytach jednocześnie. Prawdopodobieństwo wystąpienia błędu w procesie produkcyjnym będzie mniejsze, gdy zastosuje się penalizację. Panelizacja PCB występuje, gdy produkujesz mniejsze płytki drukowane, aby zapewnić, że komponenty są podobne i jednolite. Proces ten pomaga utrzymać jakość produktów.
Panelizacja PCB pomaga projektantom uzyskać wysokiej jakości płytki w dużych ilościach. Składając wiele małych PCB, projektanci będą w stanie zauważyć brakujące elementy i poprawić błędy. Poprawia to jakość produktu. Dzięki zleceniu projektu PCB producentowi płyt drukowanych na zamówienie, płyty drukowane będą spełniały doskonałe standardy przemysłowe.

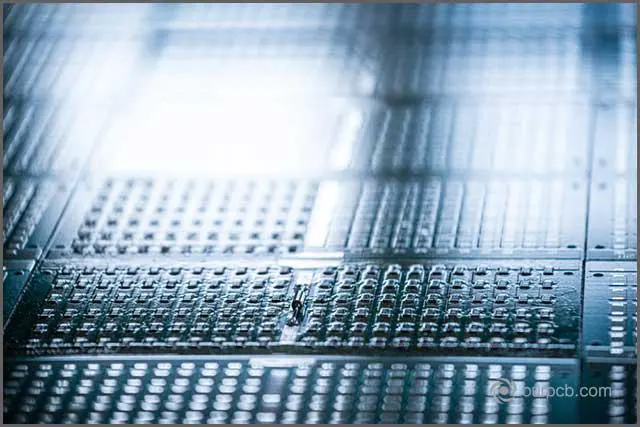

(Koncepcja panelu PCB z sygnalizacją świetlną)
4. Efektywność kosztowa płyty PCB
Jako projektant PCB, istotne jest, aby znać kilka najlepszych praktyk produkcyjnych w celu zmniejszenia kosztów PCB. Niektóre procesy produkcyjne mogą wiązać się z niepotrzebnymi opłatami. Znajomość niektórych sposobów na maksymalne obniżenie kosztów PCB bez obniżania jakości może być świetnym sposobem na rozpoczęcie pracy.
Panelizacja wpływa na koszt PCB, jeżeli jest wykonywana prawidłowo. Im większa jest ilość egzemplarzy płyt PCB, które chcemy wyprodukować, tym mniejszy będzie koszt ich wytworzenia przy zastosowaniu techniki panelizacji.
Stosując panelizację na płycie, można zwiększyć efektywność kosztową PCB. Jako projektant obwodów drukowanych, kiedy układasz obwody drukowane w panele, mają one wyższą energię i mniejszą stratę materiałów.

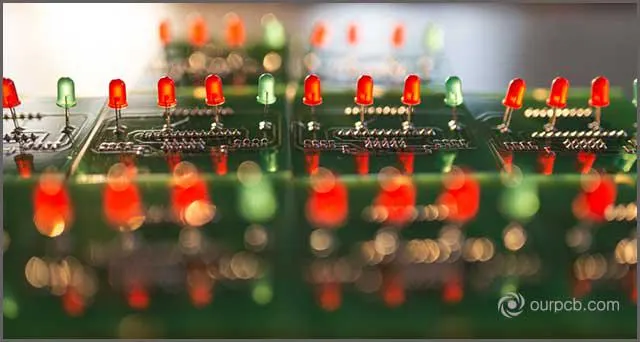

(Czerwone i zielone żarówki wyświetlane na panelu PCB)
5. Prototypowy panel PCB może dodawać różne wzory
Projektanci PCB mogą tworzyć różne projekty za jednym zamachem przy użyciu technik panelizacji. Istotą penalizacji płytki drukowanej jest powielanie modeli w celu wypełnienia przestrzeni panelu i zmniejszenia marnotrawstwa materiałów. Jako projektant PCB, możesz wykonać prototypowe panele PCB o różnych wzorach, układając płyty tak, aby wykorzystać obszary grupy. Na przykład, możesz ukarać dużą płytkę drukowaną w kształcie litery L i małą płytkę prostokątną w jednym panelu, o ile mają one podobne komponenty i pasującą konfigurację ułożenia warstw.
Jako projektant PCB, istotne jest, aby umieścić swoje narzędzia do projektowania PCB, aby zapewnić, że produkujesz płyty, które można skutecznie karać. Upewnij się, że konsultujesz się z producentem PCB na wczesnych etapach procesu produkcyjnego, aby uzyskać najbardziej efektywny projekt płyty i uniknąć niepotrzebnych kosztów przeprojektowywania i naprawiania błędów produkcyjnych.

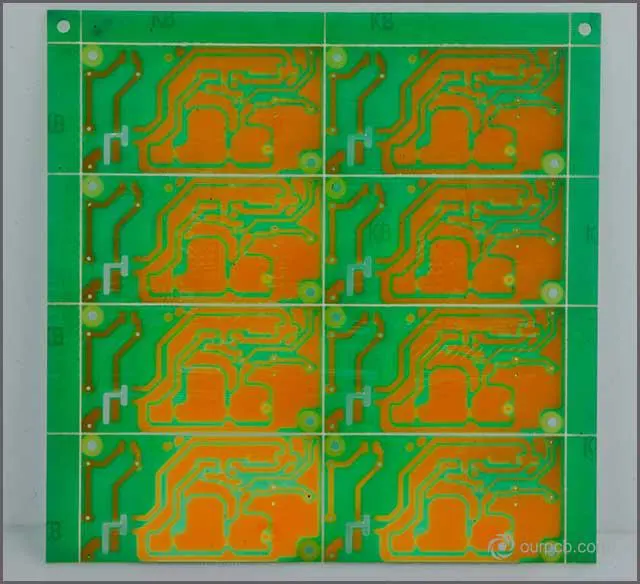

(Elementy PCB w fabryce produkcyjnej)
6. Chroni płytę PCB przed wibracjami i wstrząsami
Podczas montażu PCB, różne czynniki wpływają na płytę PCB, a niektóre z nich obejmują zagrożenia środowiskowe, takie jak ekstremalne temperatury, wilgotność, kurz, wibracje i wstrząsy. Aby zapewnić długowieczność płyt drukowanych, konieczne jest ograniczenie tych zagrożeń środowiskowych, które mogą prowadzić do problemów z PCB w dłuższej perspektywie.
Jako projektant PCB, ważne jest, aby wiedzieć, jakie znaczenie ma panelizacja i jak chroni ona PCB przed wstrząsami i wibracjami podczas montażu. Istnieją dwa powszechne sposoby penalizacji PCB, a są nimi:
Panelizacja z rowkiem V (V-groove)
Ten proces panelizacji polega na użyciu piły trójkątnej do wycięcia około jednej trzeciej obu stron panelu, pozostawiając cienki odcinek FR4, który będzie utrzymywał PCB. Ta metoda pozwala na użycie prostych narzędzi do oddzielenia każdej płytki PCB, gdy chcemy ją zdepanelizować.
Nie można jednak korzystać z panelizacji z v-fugą, jeśli jakieś komponenty są zawieszone na bokach płytki. Ma to na celu uniknięcie uderzenia piły i zniszczenia części PCB. Jedną z zalet tej metody jest szybkość. Piła przecina boki w ułamku sekundy. Dodaje ona również niewielką przestrzeń do rozmiaru panelu, co może być zaletą i pomóc zaoszczędzić na kosztach produkcji.
Panelizacja metodą "Tab-route
Tę metodę można stosować do płyt o skomplikowanych wzorach, których nie można rozdzielić prostymi liniami. Gdy płyty drukowane mają wiele warstw, ta metoda jest najlepszym rozwiązaniem. Proces panelizacji metodą tab-route polega na użyciu frezarki do przecięcia płytek FR4, pozostawiając małe wypustki. W trakcie montażu PCB można użyć prostych narzędzi do ich rozłączania lub nawet użyć rąk.
Jedną z zalet metody panelizacji tab-route jest to, że pozwala ona na wystawanie elementów na boki płytki. Oznacza to, że części nie ulegną uszkodzeniu podczas procesu panelizacji.
Wybierając odpowiednią metodę panelizacji, możesz zapewnić bezpieczeństwo swoich produktów, chroniąc je przed wibracjami i wstrząsami, które mogą powodować problemy z płytkami drukowanymi.

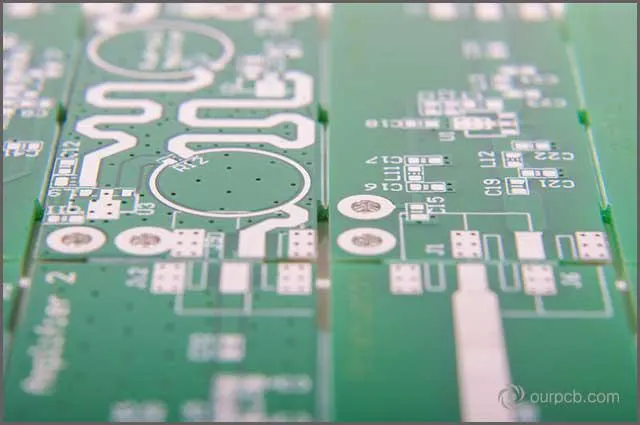

(Panelizacja płyt obwodów drukowanych z rowkiem V)
7. Panelizacja PCB zwiększa wydajność
Panelizacja zapewnia, że proces produkcyjny PCB daje maksymalną wydajność w krótkim czasie. Oznacza to, że można wyprodukować znacznie mniejszą płytkę PCB bez straty czasu. Przy zachowaniu wysokiej jakości i oszczędności kosztów produkcji, panelizacja pozwala na jednoczesne tworzenie dużych ilości obwodów drukowanych.

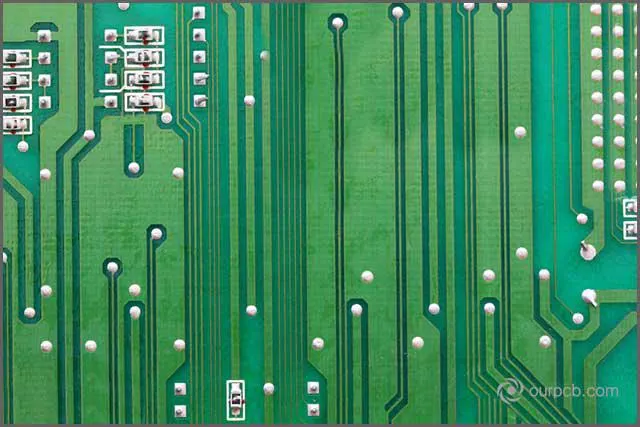

(Panelizacja PCB zwiększa wydajność)
8. Panelizacja PCB jest bardzo ważna dla etapu rozwoju produktu
Produkcja płyt PCB może być stresująca, jeżeli nie znasz właściwych metod, które należy stosować, aby zapewnić udaną produkcję.
Aby uniknąć niepotrzebnego marnowania czasu, pieniędzy i zasobów, konieczne jest zrozumienie kilku niezbędnych kroków. Jednym z nich jest panelizacja. Ma ona kluczowe znaczenie dla procesu produkcji płyt PCB, ponieważ pozwala na produkcję dużych kopii płyt PCB w jednym panelu. Staje się to o wiele łatwiejsze, jeśli płyta PCB ma podobne komponenty, ponieważ pomaga to w sprawnym montażu płyty PCB.

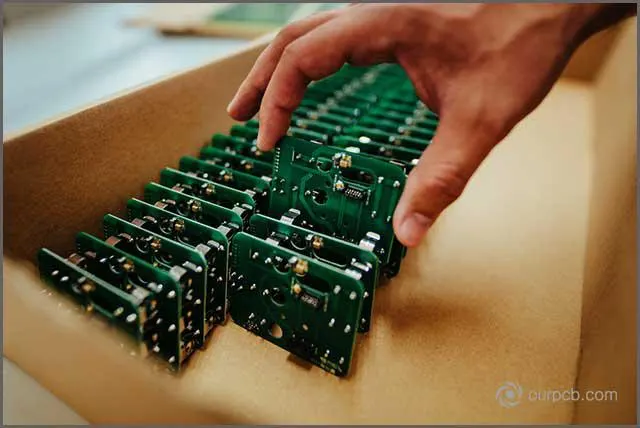

(Panelizacja PCB zwiększa wydajność)
Wnioski
Panelizacja PCB jest jednym z podstawowych narzędzi, które zapewniają wydajność produkcji PCB. Ma ona kilka zalet, a jako projektant PCB, mały dostawca lub dystrybutor, musisz maksymalnie wykorzystać te różne korzyści. Panele PCB pomagają rozwiązać wiele problemów logistycznych, takich jak produkcja małych płyt PCB i płyt drukowanych o nieregularnych kształtach. Umożliwiają również oszczędność pieniędzy, czasu i zasobów.
