Czy pcb inżynierii odwrotnej coś znaczy dla Ciebie?

Jeśli tak nie jest, to jest w porządku, ponieważ będziemy rzuca więcej światła na to w tym poście.

Ale jeśli nie, to nadal w porządku. Plus, nie musisz się martwić.

dlaczego?

To dlatego, że w tym artykule, będziemy rozwiązywania problemów związanych z następującymi:

Jeśli planujesz zebrać konkretne dowody w celu rozwiązania naruszenia własności intelektualnej ze strony konkurenta

Chcesz przebudować przestarzałe i przestraszyć układy scalone.

A może chcesz przeprowadzić obszerną analizę konkurencji PCB.

Niezależnie od przypadku, uruchamianie pcb inżynierii odwrotnej zawsze się przyda.

Dlatego stworzyliśmy ten artykuł, aby dać dogłębną wiedzę na temat inżynierii odwrotnej PCB.

Jeśli jesteś gotowy, zacznijmy podróż.

Co to jest pcb inżynierii odwrotnej?

Przed zagłębieniem się w ten temat musimy zająć się tą częścią. Po tym wszystkim, jest to idealna rzecz do zrobienia, zwłaszcza jeśli jesteś nowicjuszem.

Więc, co dokładnie jest inżynierii odwrotnej PCB?

Pcb inżynierii odwrotnej jest odwrotną technologią badawczą. Technologia wykorzystuje szereg technik badań wstecznych, aby uzyskać następujące właściwości:

  • Schemat obwodu
  • Konstrukcja pcb
  • Bom

W końcu cały proces polega głównie na tworzeniu ręcznych i dominujących projektów.

Na przykład, w przeszłości, zajęło długie lata, aby opracować nowy produkt ostatecznie. Ale dzisiaj, dzięki pcb inżynierii odwrotnej, możesz utworzyć nowy produkt w ciągu kilku miesięcy.

Ponadto, w ciągu ostatnich dziesięciu lat, nastąpił duży rozwój technologii elektronicznej. W rezultacie wiele produktów doświadczyło ulepszeń. Dzięki temu produkty elektroniczne są aktualizowane szybciej.

Dlatego wielu inżynierów elektroników uważa, że stosowanie starych technik R&D może nie działać. dlaczego? Techniki nie są tak szybkie, jak szybkie kroki obecnego produktu elektronicznego pomocniczego.

Tak więc, inżynierii odwrotnej PCB stanowi najlepsze podejście do przyjęcia tempa rynku. Po tym wszystkim, istnieje ponad miliony ręcznych wzorów na rynku.

Teraz przyjrzyjmy się, jak rozpocząć proces.

Jak odtworzyć pcb?

Teraz masz podstawową wiedzę na temat inżynierii odwrotnej PCB.

Nadszedł czas, aby spojrzeć na kroki do odwrócenia inżynierii PCB.

Krok 1: Projektowanie odwrotne związane

Po pierwsze, ważne jest, aby upewnić się, że płytka drukowana ma dobrze oświetlone obrazy po obu stronach.

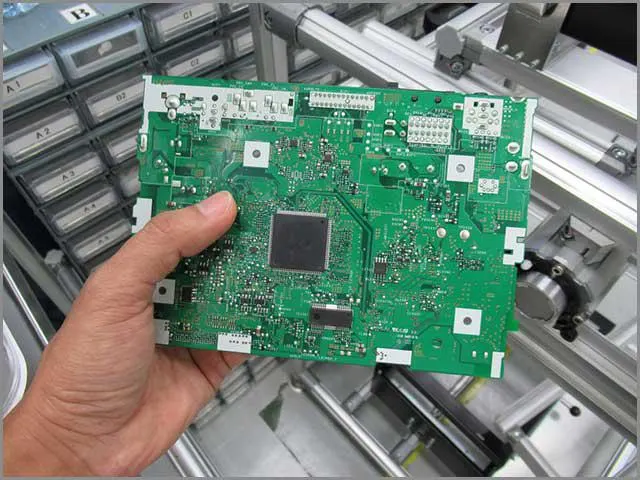

Projektowanie odwrotne związane

dlaczego?

To dlatego, że chcesz tworzyć układ do tworzenia schematu z dwóch stron.

Następnie można narysować układ na papierze milimetrowym, używając gołej tablicy. Ponadto najlepiej jest używać symboli dla każdego komponentu. Ponadto należy upewnić się, że pracujesz nad przechwytywaniem odpowiedniej skali.

Ale jeśli zajmujesz się bardziej złożonymi PCB, idealnie jest porzucić ołówek i papier. Zamiast tego możesz zdecydować się na zdjęcia, nawet jeśli są one bardziej czasochłonne. Stąd wysokiej jakości kamera i świetne oświetlenie ułatwią ten proces.

Krok 2: Tworzenie układu

Jeśli masz prostą płytkę drukowaną, ten krok będzie łatwy. Wszystko, co musisz zrobić, to zeskanować rysunek wykonany w programie takim jak AutoTrace. W ten sposób można przekonwertować obraz z mapy bitowej na vector.

Ale to inna gra w piłkę ze złożonymi układami. Musisz zrobić wiele zdjęć i zrobić dużo edycji. Bez wątpienia proces zajmuje więcej czasu i stresu niż proste układy.

Spójrzmy prawdzie w twarz. Nie można uciec od wykonywania wielu czynności edycji dla obu typów układu. A to dlatego, że pcb inżynierii odwrotnej wymaga dużo ostrości i czasu.

Zazwyczaj kroki edycji mają zastosowanie do obu stron płytki drukowanej. Oznacza to, że musisz uruchomić proces dwa razy. W ten sposób można wygenerować dwustronny schemat.

A kroki edycji zależą od kolorów, pomiarów i typu płytki drukowanej. Tak, obejmują one:

  • Malowanie poduszek lutownych płyty, aby uniknąć zgubienia podczas transferu
  • Usuwanie gładzików PCB, jeśli używasz AutoTrace, ponieważ zmieniają się one w pętle
  • Znakowanie wolnych otworów na wielowarstwowej płycie ze względu na prawdopodobne warstwy wewnętrzne
  • Dostrajanie nasycenia i warstw w celu poprawy przejrzystości malowanych PCB
  • Czyszczenie ścieżek konwersji w AutoTrace (brudne ścieżki nie są poprawnie konwertowane)
  • Stosowanie obrazów w skali szarości i cofania w celu uzyskania wyraźnych ciemnych linii na białym tle

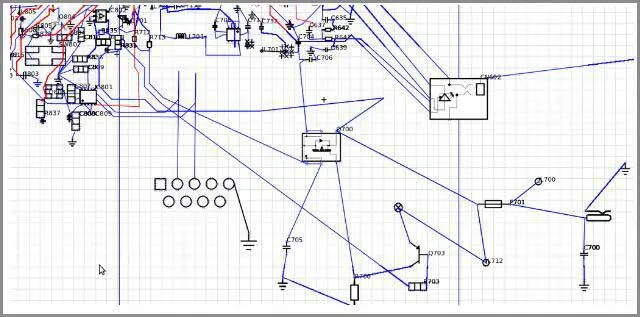

Krok 3: Generowanie schematów

Ten krok jest najprostszy po zakończeniu dwóch poprzednich etapów.

Można więc tworzyć schematy z określonymi programami, takimi jak:

Każdy z powyższych programów może wykonać zadanie.

źródło: Instructables (Pouczające)

Ale to nie wszystko.

Po otrzymaniu wybranych programów musisz zacząć je łączyć. A rzeczy do połączenia są następujące:

  • Komponenty etykiet
  • Obie strony płytki drukowanej
  • Symbole

Następnie można zorganizować ścieżki, aby system był łatwy do interpretacji. Następnie należy przejść przez proces od podstaw, aby sprawdzić, czy nie ma wąskich gardeł.

Istnieje jednak jedna wspólna porażka z pcb inżynierii odwrotnej. I to jest fakt, że nie można określić kierunku jego połączeń.

To normalne, że widzimy coś takiego:

Niektóre utwory, które wyglądają, jakby przechodziły przez warstwy. Ale są one połączone z torami lub samolotami na pokładzie.

Oto rzecz.

Jeśli napotkasz takie niespójności podczas rozwiązywania problemów, nie martw się mniej. Problemem mogą być ukryte połączenia.

Dlaczego każdy inżynier chce zaangażować się w pcb inżynierii odwrotnej?

3.1 Brak wystarczających danych

Jeśli brakuje danych na temat naprawy płytki drukowanej, inżynieria odwrotna staje się niezbędna.

Bez wątpienia większość PCB jest dostarczana z danymi PCB, dokumentacją, a nawet schematem w dzisiejszych czasach.

Ale to nie wszystko.

Podstawowe dane na pcb może być nawet wystarczająca ilość danych dla Ciebie.

Problem z danymi nie pojawia się najczęściej podczas próby pracy z przestarzałymi PCB.

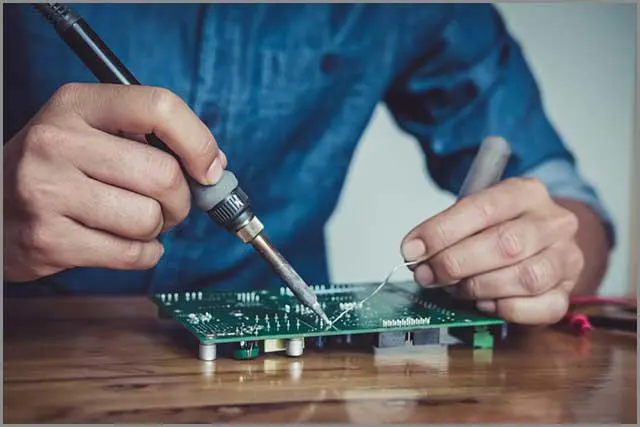

3.2 Jeśli żaden specjalista nie poradzi sobie z płytą drukowaną

W dzisiejszych czasach większość inżynierów może rozwiązywać problemy i naprawiać pcb. Ale jeśli nie możesz nikogo naprawić, to musisz ugryźć kulę.

Jest jeszcze gorzej, jeśli producent PCB jest z działalności lub nawet martwy. Tak więc, w takich przypadkach, jesteś pozostawiony bez wyboru.

3.3 Z bardzo ważnego powodu

Z wyjątkiem jesteś zapalonym inżynierem PCB, możesz nie chcieć naprawić płytki drukowanej. Ale, z istotnego powodu, można kursować tą trasą.

Na przykład, jeśli pcb zasila niezbędny element, możesz chcieć zachować kawałek. I może wystąpić to, jeśli masz do czynienia ze starym pojazdem lub sprzętem elektronicznym. W takich scenariuszach może nie być dostępnych zamienników. Lub, jeśli zamiennik jest dostępny, może być powyżej budżetu.

Tak więc, w tym przypadku, inżynierii odwrotnej PCB może być najlepszym rozwiązaniem.

4. Jakie są korzyści z inżynierii odwrotnej PCB?

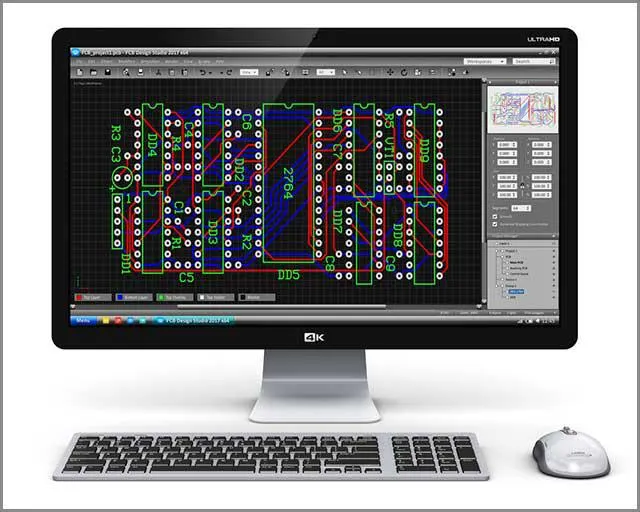

4.1 Pomaga w projektowaniu i rozwoju PCB

Inżynieria odwrotna może pomóc w przeprojektowaniu płytki drukowanej do jej podstawowej konstrukcji. A to pomaga wyeliminować błędy.

Ale to inna gra w piłkę z kserokopiącą konstrukcję PCB, która doświadcza mnóstwa błędów. Można to zrobić, gdy masz do czynienia ze starszymi systemami.

4.2 Usuwanie starych półprzewodników

Dzięki inżynierii odwrotnej w starych PCB można usunąć przestarzałe półprzewodniki. W ten sposób można uzyskać zgodne z przepisami, które będą pasować do nowych norm środowiskowych.

4.3 Oszczędność czasu i kosztów podczas aktualizacji

To świetny pomysł, aby zatrudnić pcb inżynierii odwrotnej podczas aktualizacji. W ten sposób będziesz używać istniejących sprawdzonych składników. A to pomaga zaoszczędzić koszty i czas.

4.4 Ulepszanie komponentów PCB

Dzięki inżynierii odwrotnej PCB możesz zrobić jedną rzecz, czyli:

Zwiększ funkcjonalność komponentów PCB, nawet dzięki nowej konstrukcji pcb.

4.5 Opracowanie nowego produktu bez naruszania praw własności intelektualnej innej firmy

W przypadku, gdy twoja firma nie ma praw ip do określonych projektów produktów, możesz utworzyć klon. Twoja firma nie będzie naruszać praw.

jak?

Możesz odtworzyć zupełnie nowy produkt z podstawowego projektu za pomocą inżynierii odwrotnej.

4.6 Rekonstrukcja i zachowywanie przestarzałych PCB

Inżynieria odwrotna umożliwia zachowanie przestarzałych PCB. I można to osiągnąć, wykonując następujące czynności:

  • Przywracanie i odnawianie zużytych płytek drukowanych
  • Opracowuj ekonomiczne projekty PCB w ramach budżetu
  • Wyeliminuj wszelkie formy marnotrawstwa związane z zepsutymi i zacieranymi deskami

Informacja o wyłączeniu odpowiedzialności: Najlepiej jest rozważyć każdy implikacje prawne przed inżynierii odwrotnej PCB. W ten sposób uratujesz swoją firmę przed ukaraniem.

konkluzja

Pcb inżynierii odwrotnej nie powinno być dla Ciebie nowy już.  Nieuchronnie zyskałeś całą masę informacji na temat tego procesu.

Ale to nie koniec.

Byłoby to pomocne, jeśli zacząłeś podejmować kroki, aby wypróbować proces i zobaczyć, jak to działa dla Ciebie. Bylibyśmy szczerzy z tobą - będzie wiele wąskich gardeł wzdłuż linii. Ale najważniejsze jest, aby zachować prowadzenie badań i testów.

Należy również pamiętać, że proces inżynierii odwrotnej ma konsekwencje prawne. Rozważmy więc tę część przed kontynuowaniem.

Jeśli chcesz uzyskać więcej porad na ten temat, skontaktuj się z nami. Chętnie pomożemy.
