Projektowanie płytki drukowanej mocy wymaga dobrania szerokości ścieżek i grubości miedzi do prądu oraz dopuszczalnego przyrostu temperatury. Trzeba również sprawdzić spadki napięcia, przewężenia i przelotki, a odstępy izolacyjne dobrać do napięcia, warunków pracy i normy produktowej. Samo poszerzenie ścieżek nie gwarantuje poprawnej pracy całego obwodu.
Czym jest płytka PCB mocy?
W odróżnieniu od płytki ogólnego przeznaczenia, przeznaczonej do komponentów małej mocy, płytka mocy (Power PCB) musi przewodzić znaczne prądy bez nadmiernych strat i bez utraty niezawodności. Tego typu konstrukcje pozwoliły zminiaturyzować elektronikę dużej mocy — zasilacze, sterowniki silników, falowniki czy przetwornice — które dawniej zajmowały dużo miejsca.
Układy elektroniki mocy wymagają ścieżek o niskiej rezystancji i dużej obciążalności prądowej. Dodatkowym wyzwaniem są zaburzenia i szum generowane przez szybkie przełączanie dużych prądów, które mogą zakłócać sąsiednie obwody analogowe i cyfrowe na tej samej płytce.
Kluczowe parametry projektowe
Projekt płytki mocy zaczyna się od określenia prądu w każdej gałęzi oraz dopuszczalnego przyrostu temperatury. Przybliżony wzór IPC-2221 pozwala wstępnie oszacować szerokość ścieżki z uwzględnieniem grubości miedzi i położenia warstwy. IPC-2152 uwzględnia więcej czynników, w tym wpływ płaszczyzny miedzi pod ścieżką.
- Grubość miedzi — typowo 1 oz/ft² odpowiada około 35 µm, a 2 oz/ft² około 70 µm. Dokładne wartości zależą od producenta i wersji laminatu oraz wykonania PCB — sprawdź kartę katalogową i dokumentację produkcyjną.
- Obciążalność prądowa — oceniaj całą drogę prądu, łącznie z przewężeniami przy padach i przejściami między warstwami.
- Zarządzanie ciepłem — wykorzystuj płaszczyzny miedzi i przelotki termiczne do odprowadzania ciepła, uwzględniając nagrzewanie sąsiednich elementów.
- Odstępy izolacyjne — dobieraj je do napięcia, stopnia zanieczyszczenia, materiału i wymagań normy produktowej.
Prąd, szerokość ścieżki i grubość miedzi — obliczenia
Przybliżona zależność IPC-2221 ma postać I = k · ΔT0,44 · A0,725. I oznacza prąd w amperach, ΔT — dopuszczalny przyrost temperatury ścieżki w °C, a A — pole przekroju miedzi w mil². Współczynnik k wynosi 0,048 dla warstwy zewnętrznej i 0,024 dla wewnętrznej. To szacunek wstępny ze starszej normy, a nie gwarantowana obciążalność gotowej płytki.
Pole przekroju to szerokość pomnożona przez grubość miedzi. Do przeliczeń przyjmujemy 1 mm ≈ 39,37 mil oraz typowo 1 oz/ft² ≈ 35 µm ≈ 1,378 mil. Znaczenie tego oznaczenia wyjaśnia artykuł o masie i grubości miedzi na PCB. Nie należy podstawiać pola w mm² do wzoru wymagającego mil².
| Szerokość ścieżki | Miedź | Przekrój A | Warstwa zewnętrzna | Warstwa wewnętrzna |
|---|---|---|---|---|
| 1 mm | 1 oz/ft² | ≈ 54,3 mil² | ≈ 2,39 A | ≈ 1,20 A |
| 2 mm | 1 oz/ft² | ≈ 108,5 mil² | ≈ 3,95 A | ≈ 1,98 A |
| 2 mm | 2 oz/ft² | ≈ 217 mil² | ≈ 6,53 A | ≈ 3,27 A |
| 3 mm | 1 oz/ft² | ≈ 162,8 mil² | ≈ 5,30 A | ≈ 2,65 A |
| 3 mm | 2 oz/ft² | ≈ 325,5 mil² | ≈ 8,77 A | ≈ 4,38 A |
Przykład obliczeniowy: dla szerokości 1 mm i miedzi 1 oz/ft² otrzymujemy A ≈ 39,37 mil · 1,378 mil ≈ 54,3 mil². Przy ΔT = 10 °C prąd warstwy zewnętrznej wynosi I ≈ 0,048 · 100,44 · 54,30,725 ≈ 2,39 A, a wewnętrznej ≈ 1,20 A. Podwojenie szerokości albo grubości miedzi zwiększa prąd mniej niż dwukrotnie, ponieważ wykładnik pola przekroju wynosi 0,725.
Spadek napięcia i lokalne przegrzewanie
Sprawdź również R = ρ · L/A oraz U = I · R. Przy przybliżonej rezystywności miedzi ρ ≈ 1,72 · 10−8 Ω·m długość L należy podać w metrach, a przekrój A w m²; wynik R otrzymasz w omach, a U w woltach. W tym wzorze jednostka pola jest inna niż w zależności IPC-2221. Dłuższa ścieżka o tym samym przekroju ma większą rezystancję i większy spadek napięcia.
Szeroka ścieżka nie rozwiąże problemu wąskiego połączenia z padem: przewężenie może lokalnie się przegrzewać. Dla prądu pulsującego oceniaj nagrzewanie na podstawie wartości skutecznej, a nie wyłącznie średniej. Uwzględnij też ciepło sąsiednich elementów — dopuszczalny przyrost temperatury ścieżki nie jest jej temperaturą bezwzględną.
Przelotki termiczne i przejścia prądowe
Przelotki termiczne pomagają przenosić ciepło między warstwami, ale przy przejściu prądowym trzeba osobno ocenić ich obciążalność. Prąd dzieli się między równoległe przelotki; ograniczenia zależą od średnicy, grubości metalizacji i liczby sztuk. Dodaj kilka przelotek równolegle i rozmieść je symetrycznie. Ich dopuszczalny prąd ustal na podstawie danych producenta PCB, bez przyjmowania uniwersalnej wartości dla pojedynczej przelotki. Przy wyborze konstrukcji pomocne jest omówienie przelotek nieprzelotowych i połączeń między warstwami.
Jak zweryfikować projekt pod obciążeniem?
To opis metody, a nie wynik naszych pomiarów. Obciąż płytkę prądem stałym przy kilku wartościach i obserwuj temperaturę ścieżek, padów oraz przelotek kamerą termowizyjną lub czujnikiem. Porównaj przyrost temperatury z założeniem projektowym i szukaj lokalnych gorących miejsc. Spadek napięcia mierz czteroprzewodowo: oddziel przewody doprowadzające prąd od przewodów pomiarowych. Zestaw odczyty z obliczeniami rezystancji; praktyczny kontekst uzupełnia poradnik o zarządzaniu temperaturą PCB.
Materiały i wytrzymałość mechaniczna

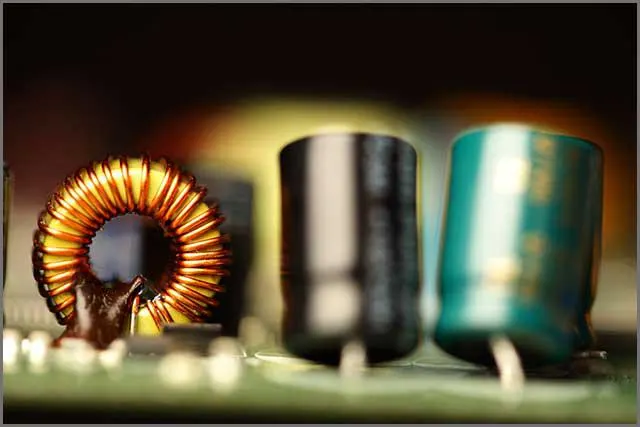

Płytka mocy często dźwiga ciężkie komponenty — duże kondensatory elektrolityczne, dławiki, transformatory, przekaźniki dużej mocy i masywne złącza kablowe. Laminat (najczęściej FR-4 o podwyższonej Tg, a przy wyższych temperaturach materiały ceramiczne lub metalowe) musi nie tylko przewodzić ciepło, ale też mechanicznie utrzymać te elementy w miejscu. Cięższe podzespoły zabezpiecza się dodatkowo klejem, zaciskami lub punktami montażowymi, aby drgania i siły działające na pokrętła, przekaźniki czy złącza nie uszkodziły lutowin ani laminatu.
Bezpieczeństwo przy wysokim napięciu

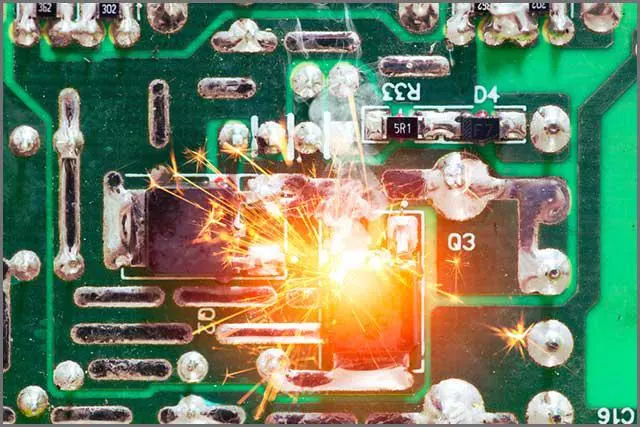

Odstęp w powietrzu (clearance) i droga upływu po powierzchni izolatora (creepage) wymagają osobnego sprawdzenia. Zbyt mała odległość może prowadzić do przeskoku lub utraty izolacji; sam dobór szerokości ścieżek nie zabezpiecza przed tym ryzykiem.
| Parametr | Co ustalić w projekcie |
|---|---|
| Napięcie | Napięcie między rozpatrywanymi obszarami przewodzącymi. |
| Stopień zanieczyszczenia | Warunki środowiska pracy izolacji. |
| Materiał i CTI | Dane materiału izolacyjnego z karty katalogowej producenta. |
| Wymagania norm | Właściwą normę produktową i zasady koordynacji izolacji, np. IEC 62368-1 i IEC 60664-1. |
Wymagane odległości odczytaj z normy właściwej dla produktu i warunków jego pracy. Nie istnieje jedna wartość odpowiednia dla wszystkich płytek mocy.
Rozmieszczenie elementów i prowadzenie ścieżek
- oddzielaj obszar mocy od części sygnałowej i prowadź pętle prądowe jak najkrócej, aby ograniczyć EMI,
- zaplanuj drogi powrotu prądu części analogowej i mocy, uwzględniając możliwe zakłócenia,
- umieszczaj kondensatory odsprzęgające możliwie blisko elementów przełączających,
- wykorzystuj duże płaszczyzny miedzi do rozprowadzania ciepła i obniżania rezystancji.
Typowe zastosowania płytek mocy
Płytki mocy spotykamy wszędzie tam, gdzie trzeba sterować dużymi prądami lub napięciami. Najczęstsze obszary zastosowań to:
- zasilacze impulsowe (SMPS) i przetwornice DC-DC,
- sterowniki silników i falowniki,
- moduły zasilania LED dużej mocy oraz oświetlenie przemysłowe,
- ładowarki i systemy zarządzania baterią (BMS),
- elektronika motoryzacyjna i energoelektronika przemysłowa.
W każdym z tych przypadków o niezawodności decydują te same czynniki: właściwa obciążalność prądowa ścieżek, skuteczne odprowadzanie ciepła oraz odpowiednie odstępy izolacyjne. Warto już na etapie projektu skonsultować dokumentację z producentem — np. sprawdzić możliwości wykonania grubej miedzi czy parametry produkcyjne PCB — aby uniknąć kosztownych poprawek po wykonaniu prototypu.
Podsumowanie
Konstrukcja PCB mocy to kompromis między obciążalnością prądową, odprowadzaniem ciepła, wytrzymałością mechaniczną i bezpieczeństwem elektrycznym. Kluczowe decyzje — grubość miedzi, dobór laminatu, odstępy izolacyjne i przemyślane prowadzenie ścieżek — przekładają się bezpośrednio na niezawodność gotowego urządzenia.
Przed przekazaniem projektu do montażu PCB sprawdź obliczenia, dokumentację produkcyjną i wymagania izolacyjne.
