Konstrukcja płytki drukowanej klasy wojskowej jest bardziej skomplikowana niż zwykła konstrukcja obwodu. Projektowanie tych płyt wymaga czasu i energii, ponieważ płyty wymagają dodatkowej uwagi. Nie ma miejsca na błędy, ponieważ wymagania projektu są wysokie. Istnieje wiele czynników, które należy wziąć pod uwagę przy projektowaniu płytek drukowanych klasy wojskowej. Dlatego ważne jest, aby wybrać producenta z doświadczeniem, odpowiednim zestawem umiejętności i standardami jakości, aby poradzić sobie z zadaniem.
Niektóre czynniki, które należy wziąć pod uwagę podczas procesu projektowania płytek drukowanych klasy wojskowej obejmują.

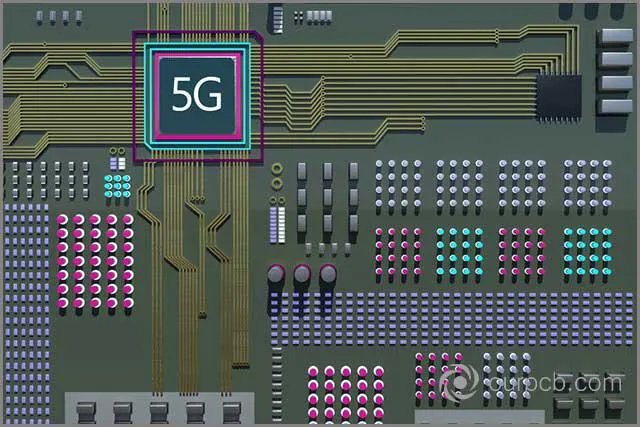

(Następna generacja wojskowej klasy oliwki kolor technologii sieci komórkowej obwodu)
Dokładne oprogramowanie do projektowania
Istnieje nieskończona potrzeba popytu na nowe projekty elektroniczne w zastosowaniach wojskowych. Wyprzedzanie technologii wojskowych ma zasadnicze znaczenie dla osiągnięcia ochrony i bezpieczeństwa. Jako producent musisz być na bieżąco i korzystać z najbardziej zaawansowanych narzędzi do tworzenia tych skomplikowanych projektów.
Aby poruszać się i przezwyciężyć problemy pcb klasy wojskowej, potrzebujesz narzędzi, które spełnią potrzeby tych projektów. Układ płytki drukowanej dla wojska wymaga dokładnego rozmieszczenia komponentów i szybkiego routingu dla optymalnego sukcesu. Korzystając z odpowiedniego oprogramowania do projektowania, producent szybko i dokładnie umieści płytę.
Zazwyczaj istnieją dwa podstawowe typy oprogramowania, których można używać w procesie projektowania i układu. Są to:
- Computer-Aided Design (CAD): jest to każde oprogramowanie, które pomaga producentom podczas tworzenia projektów PCB. Cad można używać do obsługi złożonych problemów projektu PCB. To oprogramowanie może projektować elektroniczny schemat obwodu i przechwytywać ostateczne dane wyjściowe produkcji. Modele płytek klasy wojskowej wymagają więcej niż jednej płytki drukowanej, a CAD sprawia, że praca z zespołami wielopłciowymi jest bardziej naturalna i poprawna. CAD posiada różne narzędzia, które zwiększają funkcjonalność PCB w dobie technologii.
- To oprogramowanie konwertuje projekty PCB do formatu maszyny produkcyjnej, usuwając wszelkie ślady błędu. Wskazane jest, aby korzystać z tego oprogramowania, gdy chcesz produkować wiele wojskowych klasy PCB, ponieważ poprawia jakość i jest opłacalne.
- Computer-Aided Manufacturing (CAM): analizuje pliki inżynierów projektowych i identyfikuje format pliku. Kamery można używać po CAD. Jego głównym celem jest wiercenie numeryczne i wstawianie komponentów.
- Ponieważ oprogramowanie jest sterowane systemem, zapewnia produktom wysoki poziom dokładności i precyzji. Za pomocą CAM producent PCB może produkować skomplikowane projekty bez błędów. Niektóre funkcje CAM obejmują:
- Dokładna kontrola wszelkich form błędów geometrycznych, które mogą mieć wpływ na produkcję pcb klasy wojskowej.
- Tworzenie szczegółowej ścieżki narzędzia dla modelu PCB
- Ustawienie napięcia, prędkości cięcia, wysokości przebicia itp.

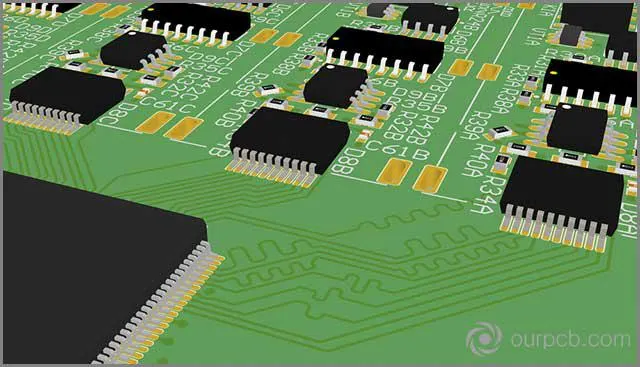

(Schemat okablowania projektowania urządzeń PCB 3D)
2.Military Grade Circuit Zasady projektowania
Producent musi zaprojektować wojskową pcb klasy od podstaw. Można to zrobić za pomocą części IPC Class 3, która jest najwyższym standardem IPC. Podczas korzystania z tego standardu producent musi wziąć pod uwagę projekt, produkcję, układ i wybór materiału. Obejmuje zbieranie laminatów, grubość powłoki, kwalifikacje materiału, procesy produkcyjne i inspekcje.
- Upewnić się, że płyty mogą obsługiwać najwyższy poziom obciążenia
- Należy oddzielić komponenty o wysokiej częstotliwości od komponentów o niskiej częstotliwości.
- Do skutecznego rozpraszania ciepła, stosowanie związków termicznych.
- Przed rozpoczęciem montażu sprawdź profile termiczne dla procesów ponownego wlania i fal.
- Aby uzyskać płynną transmisję prądu, należy utrzymywać trasy płytek drukowanych w temperaturze 45 stopni.
- Aby zweryfikować projekt PCB, konieczne są programy symulacyjne oprogramowania.
Stosując się do tych zasad wojskowych, projekty PCB będą najwyższej klasy i wolne od błędów. Jeśli producent używa klasy 3, to sprawia, że jest to wysokiej jakości płytka drukowana. Oznacza to, że nie można bawić żadnych błędów, a deski wykona doskonałą pracę bez formy awarii. Takie płytki drukowane są niezawodne i można ich używać do osiągania wysokich osiągów w operacjach wojskowych. Upewnij się, że producent używa najwyższej klasy dla PCB -PC-6012DS Class 3A.
(Pomarańczowo-żółta i niebieska technologia cyfrowego sprzętu).
3.Wybór wysokiej jakości materiałów klasy wojskowej
To bardzo ważne, gdy projektujesz PCB dla operacji wojskowych. Zastosowanie wysokiej jakości materiałów zapewnia, że płytki PCB wytrzymują ekstremalne temperatury. Producent musi mieć jasną i dogłębną wiedzę na temat różnych elementów, kompozytów i podłoży stosowanych w procesie produkcyjnym PCB klasy wojskowej.
Płyty muszą spełniać określone poziomy elastyczności, sztywności, wymagań termicznych i elektrycznych. Niektóre materiały podłoża, które producent może wykorzystać w procesie produkcyjnym, obejmują laminaty aluminiowe, miedziane i wysokotemperaturowe. Artykuły powinny być w stanie wytrzymać wysokie temperatury i wilgotność. Dzięki zastosowaniu związków termicznych do dodatkowego ekranowania i rozpraszania ciepła, płytka drukowana wytrzymuje trudne warunki środowiskowe.
Kontrakty wojskowe lub rządowe unikają podrabianych części za wszelką cenę. Korzystanie z części niskiej jakości stanowi zagrożenie dla produktów. Prowadzi to do niepowodzenia i utraty dochodów. Jako producent należy unikać stosowania części o niskiej jakości, sprawdzając łańcuch dostawców części PCB.

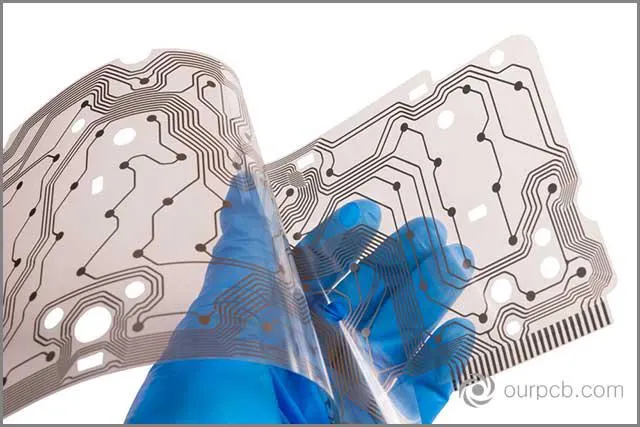

(Plastikowa płytka drukowana flex na ludzkiej dłoni wyizolowana na białym tle).
4.Powlekanie i obróbka powierzchni
Obróbka powierzchni jest powłoką, którą producent zakłada na powłokę miedzianą, co zapobiega jej utlenianiu. W przypadku pcb klasy wojskowej istnieją specjalne wymagania dotyczące powlekania i obróbki powierzchni. Ważne dla nieprzyjazne warunki środowiskowe, takie jak ekstremalne temperatury, kurz, woda i wibracje.
Zastosowanie związków termicznych służy funkcji izolacyjnej płyt, ponieważ zapobiega ich falom, które pękają w i ekstremalnym ogniu. Chroni również obwody miedziane i sprawia, że powierzchnia płytki drukowanej jest ludowa podczas procesu montażu.
Producent musi stosować materiały powlekające, takie jak wysokiej jakości spraye na bazie akrylu lub spraye na bazie kwasu do obróbki powłok. Oznacza to, że wybór odpowiedniego wykończenia powierzchni płytki drukowanej jest niezbędny. Wykończenie powierzchni, którego używa producent, wpłynie na szybkość odpadków, wydajność procesu, koszt, ilość przeróbek i wskaźnik awaryjności pola płytki drukowanej.
Ważne jest, aby wybrać odpowiednią obróbkę powierzchniową dla wojskowej jakości PCB, biorąc pod uwagę różne procedury plusy i minusy. Pomoże to zaoszczędzić czas, energię, zasoby i pieniądze.
Konsekwencje wyboru niewłaściwej obróbki powierzchni mogą mieć kluczowe znaczenie, ponieważ wpłynie na jakość, niezawodność i koszt płytek drukowanych klasy wojskowej. Biorąc pod uwagę środowisko, w które będziesz korzystać z produktów, proces produkcyjny będzie łatwiejszy.

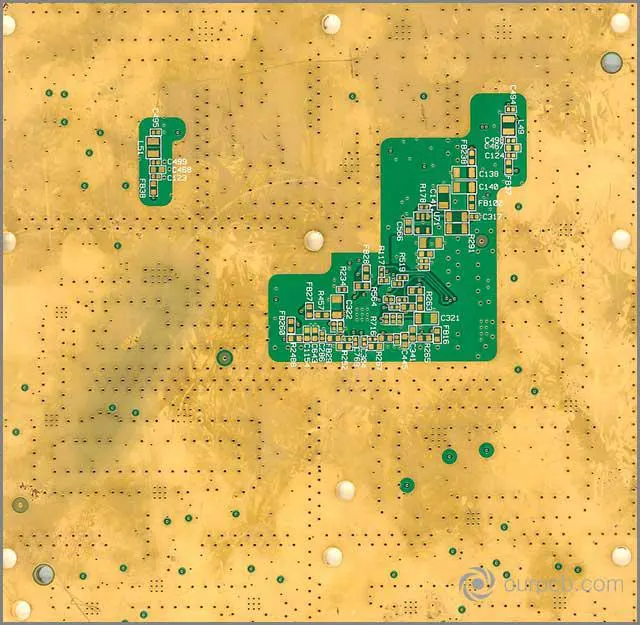

(Zielona płytka drukowana)
5.Complex Functions Represent Complex Designs 5.Complex Functions Represent Complex Designs 5.Complex Functions Represent Complex Designs 5
Ze względu na złożoność operacji wojskowych, ważne jest, aby używać złożonych projektów dla pcb klasy wojskowej. Producenci muszą posiadać wymagane doświadczenie i umiejętności, aby wdrożyć niektóre konkretne projekty i techniki układu. Na przykład, zarządzanie termiczne jest niezbędne podczas procesu produkcyjnego, aby zapewnić rozpraszanie ciepła.
Niektóre kluczowe zagadnienia projektowe obejmują;
- prawidłowe komponenty mil-spec,
- utrzymanie prawidłowego współczynnika proporcji,
- weryfikowanie obliczeń impedancji za pomocą wysokiej jakości programów symulacyjnych oprogramowania,
- przy użyciu dodatkowych metod zakończenia,
- dodatkową poduszkę do otworów mechanicznych, aby zapewnić wyższą wydajność w razie potrzeby,
- prowadzenie notatek montażowych,
- pokazujący poprawny wykres ćwiczeń, aby zapewnić rozwiązanie każdego problemu pcb.

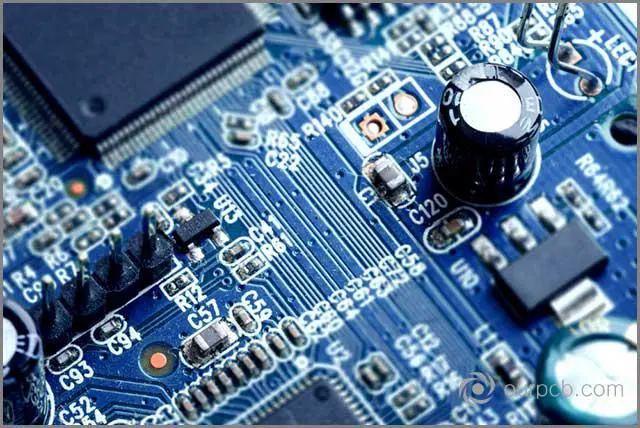

(Makro zbliżenie elektronicznej płytki drukowanej PCB)
6.Wydłużony okres eksploatacji obwodu wojskowego
Istotnym czynnikiem do rozważenia, ponieważ będzie można użyć wojskowej klasy PCB w trudnych warunkach środowiskowych. Stąd długość życia obwodu musi wynosić nawet kilka lat. Ponieważ typowa wojskowa pcb wymaga więcej czasu, energii i pieniędzy na projektowanie, nie jest ekonomiczne stać się przestarzałym lub bezużytecznym po kilku latach.
Dzięki solidnym, wytrzymałym i niezawodnym komponentom płyty będą trwać kilka lat w odpowiednich warunkach.
Producent musi zapewnić stosowanie wysokiej jakości materiałów, które wydłużą żywotność PCB klasy wojskowej, aby uzyskać wyższą wydajność. Typowa płytka drukowana dla operacji wojskowych powinna działać przez 5-15 lat lub dłużej.

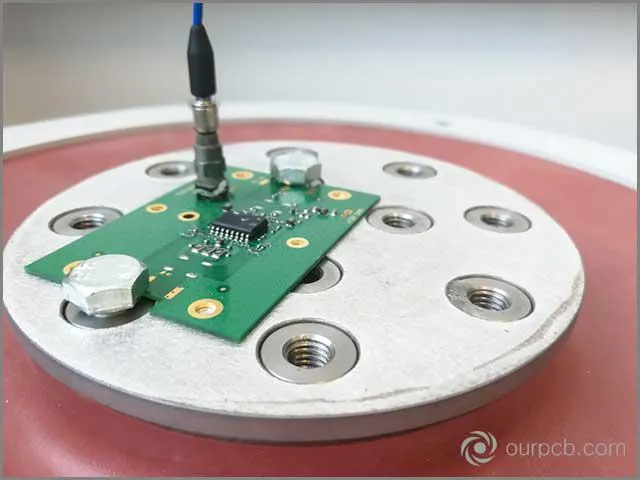

(Elektroniczna płytka drukowana PCB do testowania niezawodności drgań)
7.Qualifications
Przed przekazaniem projektu płytki drukowanej armii do producenta, należy rozważyć certyfikaty producenta. Pokaże poziom zaangażowania w wysoką jakość. Na przykład rozporządzenie w sprawie międzynarodowego handlu bronią (ITAR) jest jednym z wymogów zgromadzenia wojskowego. Wszyscy producenci PCB muszą przestrzegać przepisów ITAR. Upewnij się, że producent posiada odpowiednie kwalifikacje do realizacji projektu.
konkluzja
Zanim rozważysz udzielenie zamówienia do dowolnego producenta, ważne jest, aby wziąć pod uwagę te czynniki dla uzyskania optymalnych wyników. Zapewnienie wysokiej jakości komponentów i wybór projektu oprogramowania zapobiegnie marnowaniu czasu, zasobów i energii. Upewnij się, że producent ma odpowiedni zestaw umiejętności i kwalifikacje do pracy.
