Prototypowania PCB i przepływu projektowania PCB-Zapotrzebowanie na PCB Prototyping jest coraz większe. Dzięki postępowi PCB Design Flow, obecnie możliwe jest, aby nabywcy poszli na arenę międzynarodową i otrzymali te karty wyprodukowane z firm off-shore.
Większość firm zatrudnia projektantów, którzy pracują nad projektem, który jest wysyłany do producenta do pracy. Niestety, projektanci mogą mieć trudny czas do czynienia z prototypowaniem PCB. Może to być skomplikowany proces, ponieważ obejmuje wiele kroków i komponentów. Istotne jest, abyś w pełni zrozumiał proces projektowania.
W tym artykule przeprowadzimy Cię przez proces projektowania PCB, a także podkreślimy kroki zaangażowane w ten proces.
Zaczynajmy:

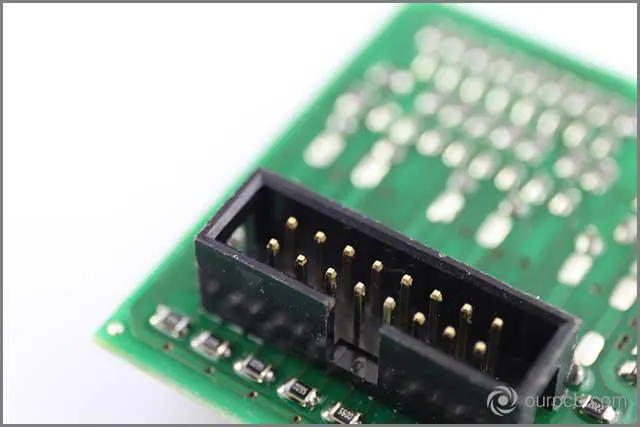

（PCB prototypowanie）
Przebieg i etapy projektowania PCB ：
Dokładnie wyjaśniony proces projektowania PCB. Podzielony na cztery etapy, które są bardzo różne od siebie. Poniżej szczegółowo zdefiniowaliśmy wszystkie te etapy, łącznie z rolą, jaką odgrywają:
1.Przepływ projektowania PCB - Krok 1 - Badanie i wybór części

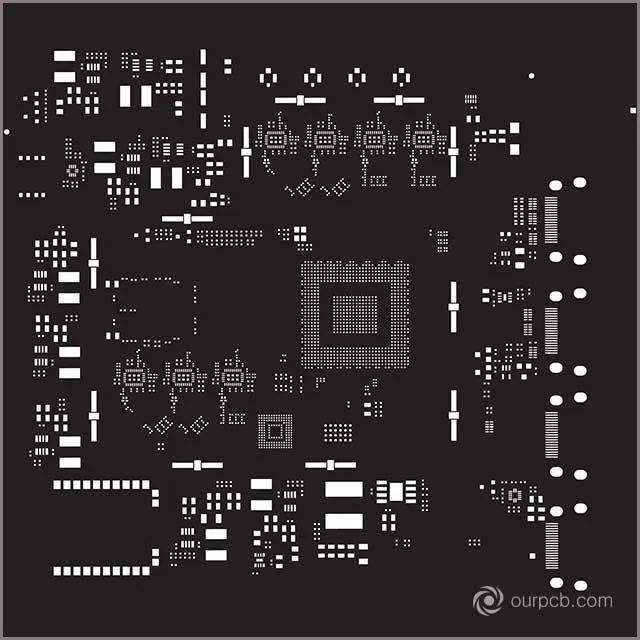

（Wybór PCB）
Bez względu na to, kiedy zaczynasz, zawsze powinien to być pierwszy krok w procesie projektowania. Będziesz musiał zbadać dostępne części i wybrać to, co pasuje do Twoich wymagań, abyś mógł uzyskać pożądane rezultaty.
Niektórzy użytkownicy pozwalają producentom prowadzić ich podczas tego procesu. Chociaż może to być dobry pomysł, zwłaszcza jeśli nie wiesz zbyt wiele o wyborze części, pamiętaj, że tylko ty możesz zdefiniować swoje wymagania, więc bądź jasny w tym aspekcie, jeśli chcesz dostać w swoje ręce dokładnie to, czego chcesz.
2.PCB Design Flow - Krok 2 - Schematic Capture

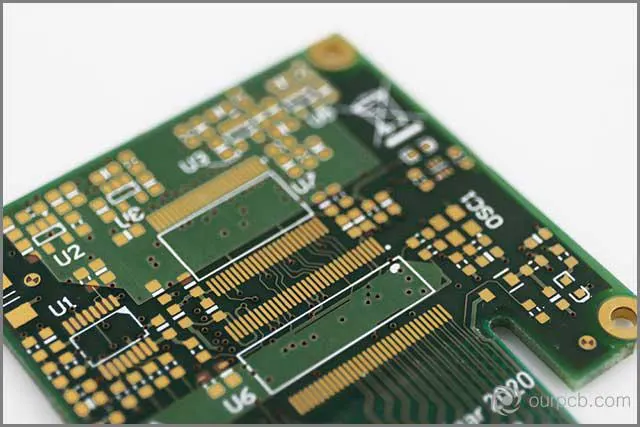

（Projektowanie PCB）
Ten krok może być bardzo skomplikowany, ponieważ obejmuje tworzenie schematu elektronicznego płytki drukowanej. Projektant zajmie się tym procesem, ale inni szefowie również mogą się zaangażować. Do tego projektant użyje w tym celu jednego z wielu edytorów schematów.
Wszystkie edytory mogą robić to samo, ale różnią się funkcjonalnością i zastosowaniem.
3.Przepływ projektowania PCB - krok 3 - symulacja

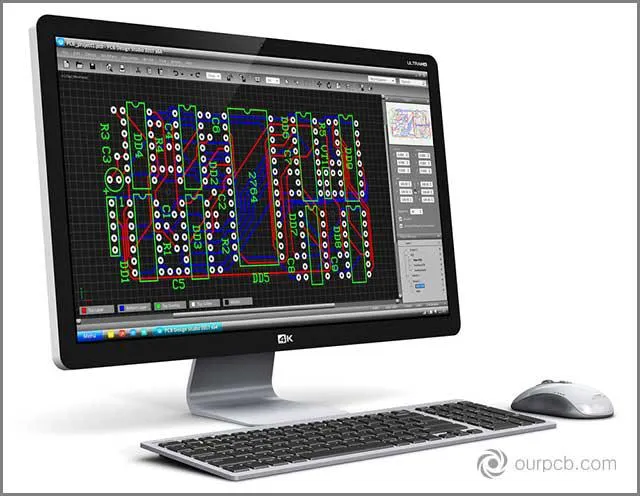

（Printed circuit boards）
Symulacja obwodu odnosi się do upewnienia się, że obwody są czyste i robią to, co powinny. Po raz kolejny będziesz potrzebował oprogramowania do symulacji, aby wykonać to zadanie. Niektóre narzędzia do edycji schematów oferują również funkcję symulacji.
Ten krok pomoże Ci dowiedzieć się, jak karta działa w prawdziwym świecie i czy może obsługiwać prąd w sposób, który chcesz.
4.Przepływ projektowania PCB - Krok 4 - Projektowanie minimalnej szerokości

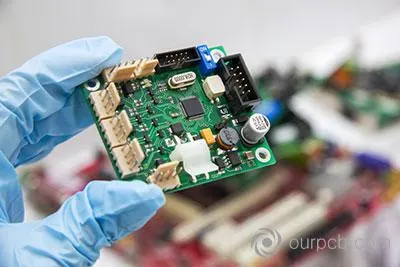

（Płytki drukowane）
Płytka, którą projektujesz lub produkujesz musi zgrabnie pasować do dostępnej przestrzeni. Zarówno wysokość jak i szerokość to dwa elementy, które zasługują na uwagę, ponieważ nawet cm dodatkowej szerokości może sprawić, że montaż płytki będzie problematyczny.
Spójrz na swoje wymagania sprzętowe pod względem rozmiaru i upewnij się, że zaprojektujesz swoją płytkę w tych granicach.
5.Projektowanie PCB - Krok 5 - Rozmieszczenie płytek

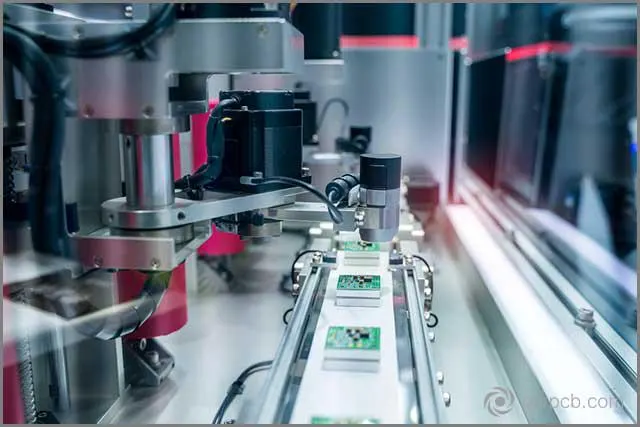

（Układ płytki drukowanej）
Płytka drukowana składa się z kilku części i wszystkie one muszą być odpowiednio dopasowane, aby działały dobrze. Należą do nich elementy chłodzące, rozmieszczenie masek lutowniczych, itp. Kiedy projektujesz płytkę, musisz pamiętać o układzie.
Na tym etapie tworzysz wzór ziemi, aby wizualnie zrozumieć pakiet. Wzorzec terenu przekształca zespół symboli w 8-pinowy pakiet prostokątny.
6.Projektowanie PCB - Krok 6 - Wybór maski lutowniczej PCB

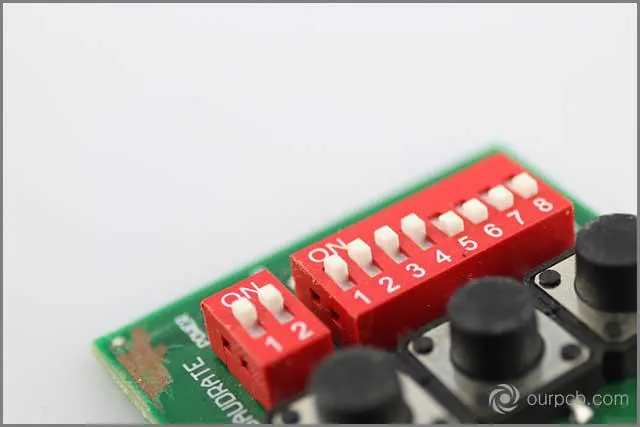

（Lutowanie PCB）
PCB zazwyczaj zawiera kilka warstw wykonanych z miedzi. Są one wykonane do przewodzenia prądu i są wykonane bezpieczniejsze i bardziej użyteczne z pomocą izolacji.
Wybór odpowiedniej maski lutowniczej zależy od kilku cech płytki drukowanej
Fizyczny rozmiar płytki PCB
Rozmiar i liczba otworów w płytce PCB
Przewodnika
Typu komponentu
Projekt układu powierzchni
Prototypowania PCB i przepływu projektowania PCB-Zastosowanie produktu
Jeśli płyta PCB dla high-tech przemysłu, takich jak lotnictwo, urządzenia telekomunikacyjne, medyczne, itp., standard maski lutowniczej jest wyższy niż ogólny PCB. Musisz wybrać wyższą cenę i lepszą jakość maski lutowniczej, co sprzyja realizacji funkcji produktu.
Grubość maski lutowniczej jest również istotne. Dla nowoczesnych projektów obwodów, jeśli powierzchnia płyty jest płaska, możesz użyć suchej maski do lutowania. Jeśli twoja płyta PCB ma złożone elementy powierzchniowe i projekt układu, aby lepiej skontaktować się z laminatem, najlepiej jest użyć płynnego oporu lutowniczego, aby pokryć płytę PCB bardziej jednolicie.
Oczywiście, na większości płyt PCB znajdziesz zielony kolor. Jest to maska lutownicza, ale występuje również w innych kolorach, w tym czerwonym i niebieskim.
7.Przepływ projektowania PCB - Krok 7 - Metoda druku 3D dla produkcji prototypów PCB
Druk 3D rozwiązał kilka problemów, z którymi musiała zmierzyć się ta branża. Dzięki drukowi 3D nie będziesz musiał czekać na produkt końcowy, aby wiedzieć, czy będzie on pasował do Twojego urządzenia, czy nie.
Model drukowany w 3D nie jest rzeczywistą płytką PCB, ale jest to najbliższa rzecz, którą można uzyskać do prawdziwego produktu. Celem modelu 3d jest powiedzieć dokładnie, jak twój produkt będzie wyglądać i czy będzie pasować do danej przestrzeni.
Prototypowania PCB i przepływu projektowania PCB-Możesz umieścić ten model w pożądanej przestrzeni i dokonać zmian w projekcie, jeśli jest on zbyt duży lub zbyt mały. W większości przypadków bycie zbyt małym nie jest problemem, ponieważ mniejsze urządzenia są korzystne, ponieważ uwielbiamy wybierać produkty przenośne. Jednak większe jednostki mogą prowadzić do poważnych problemów.
Nie każdy przechodzi przez to prototypowanie PCB, co jest błędem, ponieważ bez tego kroku może być trudno powiedzieć, czy twoja płytka PCB będzie spełniać dane wymagania estetyczne.
Model 3d to inwestycja, ale może pomóc Ci zaoszczędzić pieniądze. Nie zawsze trzeba kupować drukarkę 3d do tej pracy, ponieważ wielu dostawców usług druku 3d może uzyskać to zrobić dla Ciebie. Nawet niektórzy producenci obwodów mogą oferować tę usługę za dodatkową opłatą.
8.PCB Design Flow - Krok 8 - Weryfikacja i walidacja
Weryfikacja （Pcb verification）
Wiele osób uważa, że jest to ostatni krok prototypowania PCB, ponieważ nie można go osiągnąć bez przejścia przez kroki wyjaśnione wcześniej. Czynnik ryzyka podczas pracy nad projektami szybkiego prototypowania PCB zawsze będzie wysoki, jeśli nie zweryfikować i zatwierdzić informacje.
Różni projektanci i firmy decydują się na różne techniki weryfikacji i walidacji PCB, ale celem wszystkich tych narzędzi jest zapewnienie, że płyta jest bezbłędna.
Proces może być zautomatyzowany do pewnego stopnia dzięki zastosowaniu podejścia shift-left i innych tego typu technik. Decydując się na to podejście, wybierasz zautomatyzowaną analizę integralności schematu zamiast ręcznych przeglądów. W rezultacie uzyskuje się pełny przegląd systemów jedno- lub wielopłytkowych. Weryfikacja odsłania wiele problemów:
Brakujące połączenia zasilania i masy
Brakujący rezystor podciągający lub ściągający
Zły kierunek diody
Prototypowania PCB i przepływu projektowania PCB-Obniżenie wartości kondensatora
Dopasowanie technologii odbiornika/sterownika
Brak odbiornika lub sterownika dla połączenia sieć-płyta
Błąd przewrócenia magistrali
Musisz poprawić te błędy, aby wyczyścić fazę.
9.Przebieg projektowania PCB - Krok 9 - Generowanie pliku

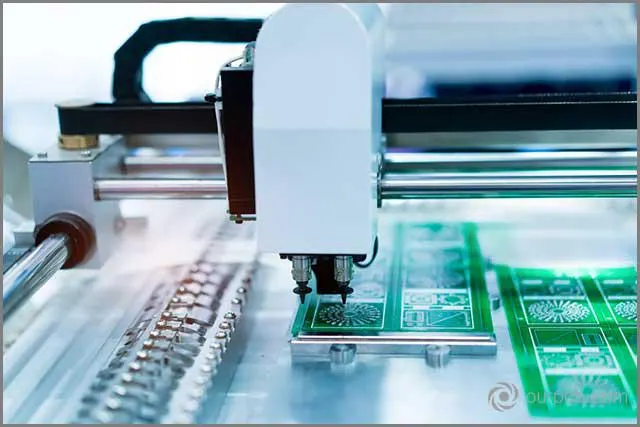

（Pcb tool）
Po zakończeniu, musisz wygenerować pliki do przeglądu i podzielić się nim z innymi. Eksportuj dane i upewnij się, że możesz otworzyć udostępnione innym.
Proces generowania pliku jest krytyczny, Musisz upewnić się, że dane są w odpowiednim formacie, a sprzedawca PCB może go otrzymać. Niektóre rzeczy muszą być ustalone w środku:
Rodzaj komponentu, którego potrzebujesz
Wymagany wzór spawania
Właściwości płyty PCB
Może to zapewnić, że dostawcy PCB otrzymają prawidłowe informacje i szybszy montaż produkcji. Uniknąć niektórych błędów.
Podsumowanie：
Wszystko, co musisz wiedzieć o szybkim prototypowaniu PCB. PCB szybkie prototypowanie jest łatwe, i trzeba tylko odpowiednią pomoc, aby to zrobić.
Zapewniamy kilka prostych kroków, a jeśli chcesz uzyskać więcej informacji, możesz skontaktować się z nami, OurPCB. Nasza firma zaangażowała się w produkcję prototypów PCB, montaż PCB i inne usługi. Wierzę, że możemy zapewnić Ci przygotowane usługi. Jeśli potrzebujesz niestandardowej płyty PCB, możesz natychmiast skontaktować się z nami.
