Sterowniki silników-Czy zdajesz sobie sprawę, że sterowniki silników są nieodłączną częścią naszego codziennego życia? Ale jak, możesz zapytać. Rozglądając się wokół, zauważysz, że niemal codziennie korzystamy z drukarek, samochodów elektrycznych, samolotów, pomp paliwowych, motocykli i innych systemów napędowych. Wszystkie one w taki czy inny sposób zależą od sterowników silników.
W produkcji sterownika silnika, wśród innych istotnych części, płytki drukowane są jednym z nich. Bez płytki drukowanej, kontrolery silnika nie będzie działać. Płytki drukowane łączą z nim wszystkie elementy elektryczne.
Jak dużo więc wiesz o sterowaniu silnikami i ich zastosowaniach? Być może, tylko trochę. Tutaj dowiesz się więcej o takich rzeczach, jak ich funkcjonalność, rodzaje i zastosowania. Ponadto, zrozumiesz, jak iść o wybrać odpowiednie, między innymi.

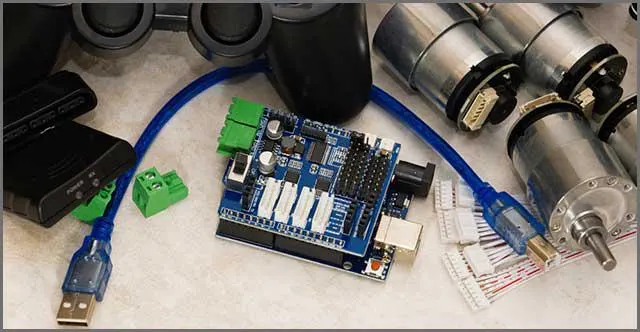

(Płyta PCB w sterowniku silnika)
1. Sterowniki silników-Co to są sterowniki silnika?
Aby rozpocząć, kontrolery silnika są elektroniczne lub elektryczne urządzenia, które regulują moment obrotowy, prędkość silnika i wyjście pozycji sprzętu. Kontroler silnika może pochodzić z automatycznych lub ręcznych środków, aby zatrzymać lub uruchomić silnik. Bez sterownika silnika, silnik nie ma ochrony przed przeciążeniami, aspekt, który może spowodować usterki elektryczne.
Możesz myśleć, że sterowniki silnika nie są istotne, ale są one kluczowym elementem narzędzi w prawdziwym sensie. Kontrolery silnika są niezbędne, ponieważ mikrokontroler zazwyczaj zapewnia Ampery o wartości około 0,1. To zbyt mało, biorąc pod uwagę, że wiele silników potrzebuje kilku Amperów. Kontrolery silnika mogą pomóc w osiągnięciu wymaganych amperów.

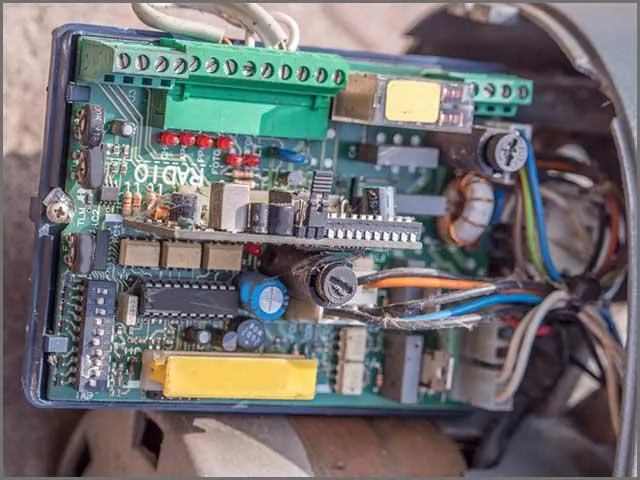

(Widok z bliska niedokończonego kontrolera silnika)
2. Sterowniki silników-Jak działają sterowniki silnika?
Wiele osób nie rozumie jak działają mikrokontrolery. Nadal setki z nich nie mają kłopotów z wiedzą, jak działają. Jak więc działają te urządzenia z kilkoma zwojami przewodów i magnesami? Jest to o wiele prostsze niż można sobie wyobrazić lub nawet pomyśleć.
Energia elektryczna jest dostarczana na dwa sposoby: Prąd zmienny (AC) i Prąd stały (DC). Jak zapewne wiesz, prąd stały zawsze płynie w tym samym kierunku. Z drugiej strony, Prąd Zmienny często zmienia kierunek z ujemnego na dodatni. Silniki AC są zasilane prądem zmiennym. Teraz, im szybciej prąd zdoła zmienić kierunek, tym szybciej silnik będzie się kręcił.
(AC, DC kontroler silnika)
3. Sterowniki silników-Rodzaje kontrolerów silnika
Jak na razie istnieją cztery podstawowe typy sterowników silnika. Należą do nich:
AC
Sterownik silnika AC to urządzenie elektroniczne, które modyfikuje moc wejściową do silnika. Osiąga to poprzez odpowiednie dostosowanie częstotliwości energii, która trafia do silnika. Robi to w celu regulacji momentu obrotowego i prędkości.
Przede wszystkim, sterownik silnika AC kontrolujący prędkość wymaganą w przypadku wielu zastosowań. To jest powód, dlaczego idą przez inne nazwy, takie jak falowniki AC, regulowane napędy częstotliwości lub sterowniki zmiennej prędkości.
Sterowniki silników-DC
Są to również urządzenia elektryczne, które skutecznie modyfikują moc wejściową. Robią to przez zmienne lub dostosowując źródło prądu do bezpośredniego prądu wyjściowego, pulsacyjnego lub częstotliwości. Niektóre z krytycznych specyfikacji obejmują między innymi typ silnika, klasyfikację napięcia, system pętli i typ sygnału wyjściowego.
Sterownik silnika DC służy do sterowania prędkością i momentem obrotowym silnika. Sterownik zazwyczaj zintegrowany z obwodem sterownika jest kontrolerem, który dostarcza sygnały sterujące do sterownika.
Sterowniki silników-Servomotor
Sterowniki serwomotorów to te urządzenia elektroniczne, które działają poprzez modyfikację mocy wejściowej. Servo motor controllers do this by alternating or adjusting current source to a frequency, a pulsed, or current output of varying pulse duration. Podobnie jak w przypadku poprzednich sterowników silnika, istnieją pewne zastosowania, w których serwo sterowniki silnika pasują najlepiej - na przykład, zwykle używane w aplikacjach kontroli ruchu.
Aplikacje sterowania silnikiem obejmują te, szczególnie w środowiskach budowlanych i produkcyjnych. Są one wykorzystywane do kontroli pozycji, prędkości silnika i momentów obrotowych. Serwomotory mogą również dobrze pasować w wielu aplikacjach, takich jak obrabiarki, robotyka, systemy napędu wrzeciona i przenośniki.
Sterowniki silników-Stepper
Sterowanie silnikami krokowymi jest ostatnim na liście. Są to również urządzenia elektroniczne, które modyfikują moc wejściową nawet. Sterowniki silników krokowych robią to poprzez zmienne źródło prądu lub dostosowanie go do "schodkowego" wyjścia prądowego. Niektóre z kluczowych specyfikacji obejmują typ silnika, zamierzone zastosowanie, system pętli, tryb pracy napędu i specyfikacje elektryczne.
Kontrolery te są głównie używane do sterowania aplikacjami w środowiskach budowlanych i produkcyjnych. Ich podstawową rolą jest kontrola prędkości, pozycji i momentu obrotowego silnika. W większości przypadków można z nich korzystać w obrabiarkach, robotach, przenośnikach i maszynach mikropozycjonujących. Mikrokontrolery krokowe noszą również nazwę indeksatorów silników.

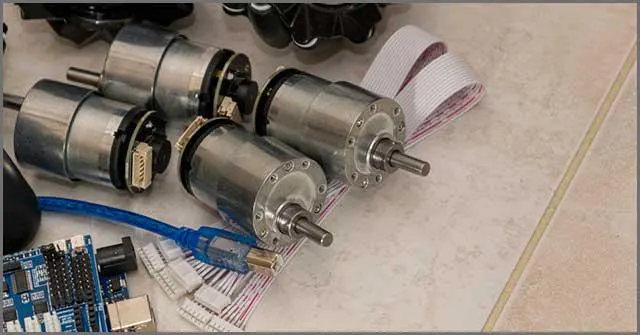

(Sterowniki silników krokowych)
4. Jak wybrać sterowniki silników - AC czy DC?
Wybór pomiędzy kontrolerami silnika AC i DC jest tylko kwestią osobistego wyboru. Niektórzy ludzie widzą, kto widzi dobro w jednym, podczas gdy inni w pozostałych. Ale aby być po bezpiecznej stronie, przed wyborem kontroli silnika, musisz znać typ silnika masz.
Sterownik silnika AC może nie być idealny w danym silniku i odwrotnie. Sterowniki silników AC są doskonałe w kontrolowaniu prędkości silnika. Z drugiej strony, w sterownikach silników DC, prędkości są kontrolowane przez zmianę napięcia. Jak widać, są to dwie różne rzeczy.
To nie wszystko. Sterowniki silników AC są w pewnym sensie energooszczędne, przede wszystkim jeśli obsługujemy duże silniki. Tak może nie być w przypadku sterowników silników DC. Jednakże, sterowniki silników DC są jednymi z najlepszych w kontrolowaniu zmian kierunku.
Dlatego wybór sterownika silnika do użycia zależy od rodzaju silnika, który masz. Ale przede wszystkim, gdy jesteś na rynku dla sterownika silnika, należy rozważyć następujące czynniki:
Specyfikacje elektryczne (napięcie zasilania, szczytowy prąd wyjściowy, standard komunikacji)
Parametry pracy (sterowane lub wspomagane komputerowo, ustawianie i sterowanie, urządzenia ręczne)
Inne dodatkowe cechy (miękki start, hamowanie, monitorowanie stanu, samodiagnozowanie, konstrukcja)
(Części AC i DC)
5. Sterowniki silników-Obszary zastosowań sterowników silnika
Jak krótko zauważyć na początku, kontrola silnika okazuje się być częścią i nieodłączną częścią naszego życia. Gdziekolwiek pójdziesz, z pewnością natkniesz się na urządzenia, które na nich polegają. Poniżej przedstawiono kilka przykładów obszarów zastosowań, w których sterowniki silników znajdują wiele zastosowań:
Aplikacje medyczne (analizator medyczny, leczenie bezdechu sennego)
Motoryzacja (silniki HVAC, pompy paliwa/wody, wentylator chłodzący silnik, wspomaganie kierownicy)
Samolot solarny
Statek kosmiczny
Pojazdy kosmiczne
Solarne systemy grzewcze
Pompy paliwowe
Elektryczny statek powietrzny
Chopper (napęd silnikiem DC Chopper)
Cementownie
UAV (system napędowy)
Tekstylia (maszyna do nawijania tekstyliów)
Śledzenie promieniowania słonecznego
Sterownik dysku twardego
Jak widać, obszar zastosowań sterowania silnikami jest niemal nieskończony. Wiele urządzeń opiera się na nich. Powyższe to nie wszystko. Istnieje wiele urządzeń, które również opierają się na sterownikach silników.
(Silnik działać typ dla on i off)
6.Motor Control PCB Board Design Options
Od teraz, jesteś świadomy, że płytki drukowane służą jako niezbędny fundament prawie wszystkich elektronicznych gadżetów. Sterowanie silnikiem ma płytki drukowane w nich, choć ich proces projektowania jest bardzo interesujące. Metoda projektowania płytek drukowanych przeznaczonych dla sterowników silnika silnie opiera się na wykorzystaniu oprogramowania.
Istnieje kilka opcji projektowania oprogramowania dla sterowania silnikiem, które projektanci wykorzystują. Kiedy używane we właściwy sposób, wszystkie z nich mogą przynieść o dobrym projekcie PCB przeznaczone do kontroli silnika. Kilka z nich może przynieść różne projekty PCB, w zależności od kształtu sterowania silnikiem. Niektóre z najczęstszych obejmują:
PROTEL
PADS
CAD
WG
Eagle
Allegro
KiCad
easy
(Płytka drukowana sterująca silnikiem)
Podsumowanie
Sterowanie silnikami to urządzenia elektroniczne lub elektryczne, które regulują moment obrotowy, prędkość obrotową silnika oraz wyjście pozycji urządzeń. Bez nich życie byłoby nieco zacofane. Sterowniki silników i płytki drukowane idą ze sobą w parze.
Bez płytek drukowanych, funkcjonalność sterowników silnika byłaby daremna. To byłoby bez sensu, jak tam być platforma, która trzyma i łączy wszystkie elementy elektroniczne sterownika silnika. Jeśli chodzi o produkcję i dostawę wysokiej klasy płytek drukowanych przeznaczonych dla sterowników silnika, żadna nazwa nie bije OurPCB.
Nasze płyty są po prostu najlepsze z nich wszystkich. Producenci kontroli silnika w poszukiwaniu PCB zawsze szukał ich od nas. Czy jesteś na poszukiwania najlepszych płytek drukowanych dla następnego projektu kontroli silnika? Nie szukaj dalej niż nasze płytki. Zadzwoń do nas dzisiaj po szybką wycenę i zobacz, jak możemy Ci pomóc.
