Elastyczne płytki PCB lutuje się metodą rozpływową, miejscowo krótkim impulsem energii lub grzanym prętem z dociskiem. Wybór zależy przede wszystkim od podłoża, warstw klejących i obciążeń mechanicznych połączenia. Poliimid znosi temperatury lutowania bezołowiowego, natomiast PET wymaga znacznie ostrożniejszego podejścia: stopów niskotemperaturowych albo klejenia przewodzącego. Podstawą poprawnego montażu są właściwe podparcie folii, zgodny materiałowo topnik oraz odsunięcie spoin od stref zginania.
W odniesieniu do montażu elementów elektronicznych właściwym terminem jest lutowanie, a nie spawanie. Połączenie powstaje dzięki stopieniu spoiwa i zwilżeniu łączonych powierzchni; nie wymaga stapiania miedzianych ścieżek. Poniżej omówiono pięć obszarów doboru procesu. Nie są to metody wzajemnie się wykluczające: stop niskotemperaturowy i odpowiedni topnik można wykorzystać na przykład podczas lutowania rozpływowego.

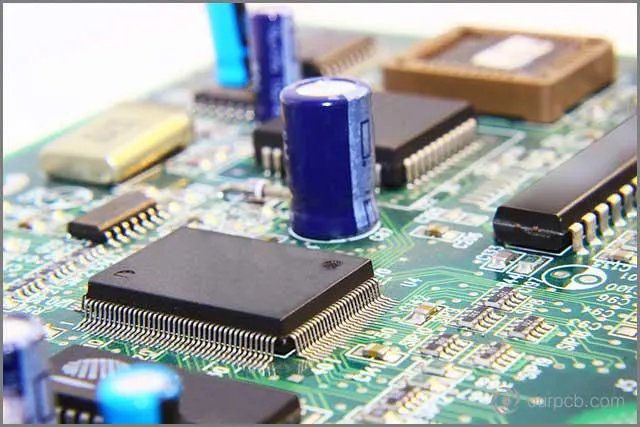

Czym lutowanie elastycznej PCB różni się od montażu płytki sztywnej?
Sztywna płytka zapewnia elementom stabilne podparcie. Cienki obwód elastyczny łatwiej odkształcić podczas nakładania pasty, układania elementów i nagrzewania. Nie oznacza to jednak, że każde elastyczne podłoże ma niską odporność cieplną. O dopuszczalnym procesie decyduje cały układ warstw: folia bazowa, miedź, kleje, warstwy ochronne oraz ewentualne usztywnienia.
Poliimid może wytrzymać temperatury lutowania bezołowiowego, ale chłonie wilgoć. Wygrzewanie przed lutowaniem ogranicza ryzyko rozwarstwień związanych z jej obecnością. Temperaturę, czas i warunki przechowywania po wygrzewaniu należy przyjąć według zaleceń dostawcy materiału. Nie ma jednego programu suszenia odpowiedniego dla wszystkich elastycznych płytek i klejów.
PET ma wyraźnie gorszą odporność cieplną niż poliimid. Zastosowanie stopu o niższej temperaturze topnienia może pomóc, lecz samo w sobie nie potwierdza zgodności procesu z podłożem. Alternatywą jest klejenie, w tym użycie anizotropowej folii przewodzącej ACF. Jej warunki łączenia również muszą mieścić się w ograniczeniach całej konstrukcji.
Projektując elastyczną płytkę PCB, trzeba oddzielić obszary montażowe od odcinków przeznaczonych do gięcia. Złącza wymagają odpowiedniego usztywnienia i odciążenia mechanicznego. Połączenie powinno przenosić prąd, a nie przejmować siły powstające przy poruszaniu taśmą lub wkładaniu wtyku.
1. Lutowanie niskotemperaturowe: mniejsze nagrzewanie, inne właściwości spoiny
Stop niskotemperaturowy warto rozważyć, gdy ograniczeniem jest folia, klej lub wrażliwy element. Pasta lutownicza zawiera spoiwo oraz topnik; podczas nagrzewania spoiwo topi się i zwilża przygotowane powierzchnie. Niższa temperatura topnienia pozwala opracować proces z mniejszym obciążeniem cieplnym, ale nie zastępuje kontroli czasu nagrzewania i chłodzenia.
Orientacyjna temperatura solidusu SAC305 wynosi około 217 °C. Eutektyczny stop Sn42Bi58 topi się w temperaturze około 138 °C. Te wartości opisują właściwości stopów, a nie gotowe ustawienia urządzenia. Temperaturę połączenia i wymagany przebieg nagrzewania należy ustalić na podstawie karty katalogowej konkretnej pasty oraz ograniczeń materiałów.
Dodatek bizmutu może zwiększać kruchość spoin. Ma to znaczenie przy uginaniu obwodu, drganiach i obciążaniu złącza. Niższa temperatura procesu nie oznacza więc automatycznie większej trwałości produktu. Trzeba ocenić zarówno wpływ lutowania na podłoże, jak i zachowanie gotowego połączenia w przewidywanych warunkach pracy.
Jeżeli obwód ma się wielokrotnie zginać, w pierwszej kolejności należy poprawnie wyznaczyć strefę ruchomą i usztywnić część montażową. Zmiana stopu nie naprawi konstrukcji, w której zginanie skupia się na krawędzi pola lutowniczego. Dobór materiałów i geometria połączenia powinny być rozpatrywane razem.
Przykład obliczeniowy: co oznacza różnica 79 K?
Założenia: do uproszczonego porównania przyjmujemy 217 °C jako orientacyjny solidus SAC305 oraz 138 °C jako temperaturę topnienia eutektycznego Sn42Bi58. Pomijamy różnice w masie cieplnej elementów, sposobie przekazywania ciepła i wymaganiach topnika. Obliczamy wyłącznie różnicę podanych temperatur charakterystycznych.
ΔT = 217 °C − 138 °C = 79 K. Różnica temperatur wyrażona w kelwinach ma taką samą wartość liczbową jak różnica wyrażona w stopniach Celsjusza.
Solidus oznacza początek topnienia, a likwidus — temperaturę, powyżej której stop jest całkowicie ciekły. Dla stopu eutektycznego obie temperatury się pokrywają. Ponieważ podane 217 °C odnosi się do solidusu SAC305, wynik 79 K nie jest ścisłym porównaniem temperatur likwidusu obu stopów. Takie porównanie wymaga danych z kart katalogowych.
Wynik nie oznacza również, że temperaturę szczytową pieca można obniżyć dokładnie o 79 K. Profil musi uwzględniać działanie topnika, rozpływ spoiwa i dopuszczalne nagrzewanie całego zespołu. Przykład pokazuje skalę różnicy między materiałami; nie stanowi receptury lutowania ani obietnicy parametrów procesu.
2. Lutowanie impulsowe i fotoniczne: krótki dopływ energii
W lutowaniu impulsowym energię dostarcza się przez krótki czas. W odmianie fotonicznej jej źródłem jest impuls światła. Odpowiednio dobrany proces może ograniczyć nagrzewanie podłoża w porównaniu z długim wygrzewaniem całego zespołu. To rozwiązanie przydatne do rozważenia przy cienkich strukturach wrażliwych na temperaturę.
Krótki impuls nie oznacza jednak braku ryzyka przegrzania. Ilość pochłoniętej energii zależy od materiałów i geometrii połączenia. Trzeba zapewnić stopienie spoiwa oraz zwilżenie powierzchni, a jednocześnie nie uszkodzić folii i kleju. Zbyt mały dopływ energii może pozostawić niedolutowane połączenie, a zbyt duży uszkodzić jego otoczenie.
Są to technologie specjalistyczne, których nie należy zakładać jako dostępnych u każdego wykonawcy. Przed wyborem metody trzeba ustalić możliwość wykonania prób na docelowych materiałach oraz sposób oceny połączeń. Sama nazwa technologii nie potwierdza jej przydatności do konkretnego układu warstw czy rozmieszczenia elementów.
3. Lutowanie rozpływowe: podczerwień, konwekcja i gorące powietrze

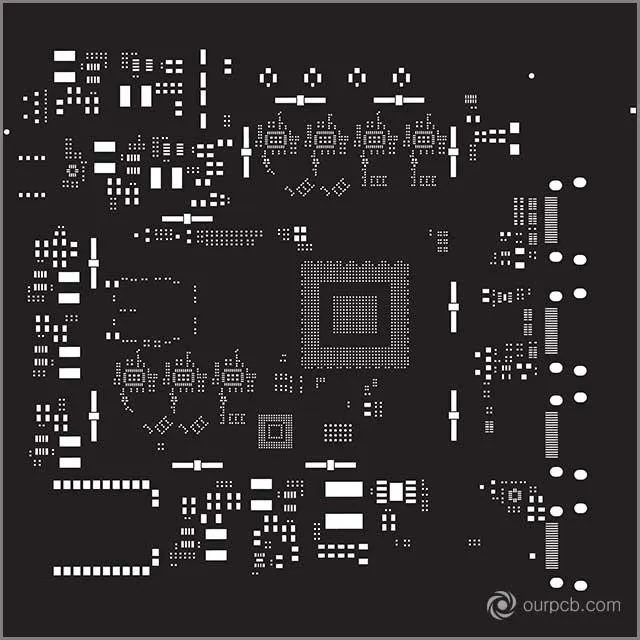

W lutowaniu rozpływowym pastę nanosi się na pola lutownicze, układa elementy, a następnie nagrzewa zespół według ustalonego profilu. Po rozpływie spoiwa i kontrolowanym chłodzeniu powstają połączenia. Metodę można stosować do elastycznych PCB, o ile podłoże, kleje i elementy wytrzymują wymagany przebieg temperatury.
Podczerwień przekazuje energię przez promieniowanie, natomiast konwekcja wykorzystuje przepływ ogrzanego gazu. Gorące powietrze jest zatem sposobem ogrzewania konwekcyjnego, a nie całkowicie odrębnym mechanizmem. W urządzeniu miejscowym strumień powietrza działa na wybrany obszar; w piecu ogrzewanie obejmuje zespół przechodzący przez kolejne strefy.
Przy promieniowaniu znaczenie ma pochłanianie energii przez powierzchnie i ich wzajemne przesłanianie. Przy konwekcji trzeba uwzględnić rozkład przepływu oraz różnice w masie cieplnej elementów. Żaden sposób grzania nie zwalnia z weryfikacji temperatury w istotnych miejscach płytki. Nastawa urządzenia nie jest równoznaczna z temperaturą spoiny.
Elastyczny obwód warto podeprzeć nośnikiem technologicznym, który utrzymuje jego położenie podczas montażu i przejścia przez piec. Mocowanie powinno uwzględniać rozszerzalność cieplną płytki oraz nośnika. Zbyt sztywne ograniczenie ruchu może wywołać naprężenia, a niewystarczające podparcie sprzyja falowaniu folii i zmianie położenia elementów.

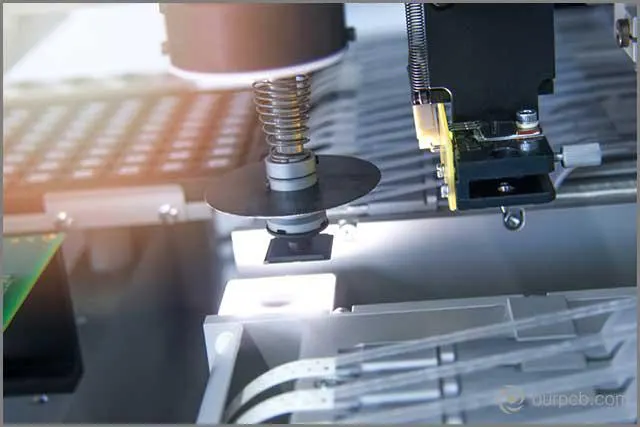

Przy miejscowym grzaniu gorącym powietrzem trzeba dodatkowo kontrolować podparcie, kierunek nadmuchu i nagrzewanie sąsiednich obszarów. Naprawa pojedynczego połączenia również obciąża cieplnie klej i podłoże. Dopuszczalną liczbę cykli cieplnych oraz warunki poprawek należy ustalić na podstawie dokumentacji materiałów i elementów.
4. Dobór topnika: skuteczność i możliwość usunięcia pozostałości
Topnik usuwa tlenki z łączonych powierzchni i ułatwia ich zwilżanie przez spoiwo. Jego działanie musi odpowiadać stopowi, wykończeniu pól oraz przebiegowi nagrzewania. Przy elastycznych PCB równie ważna jest zgodność z poliimidem, klejem i warstwami ochronnymi, także podczas ewentualnego mycia.
Topnik niewymagający mycia pozwala w określonych warunkach pozostawić pozostałości po lutowaniu. Nie jest to bezwarunkowa zgoda na pozostawienie dowolnej ilości resztek. Decyzja zależy od zaleceń producenta, wymagań czystości i warunków pracy urządzenia. Szczególnej uwagi wymagają obszary o małych odstępach między przewodnikami i miejsca przeznaczone do dalszego klejenia.
Topnik rozpuszczalny w wodzie dobiera się wraz z procesem usuwania pozostałości, płukania i suszenia. Na cienkim obwodzie elastycznym czyszczenie bywa trudne ze względu na podatność mechaniczną oraz ograniczony dostęp pod elementami. Trzeba potwierdzić, że środki i warunki mycia nie naruszają kleju ani warstw ochronnych.
Doboru nie należy sprowadzać do większej aktywności chemicznej. Topnik powinien skutecznie działać w przewidzianym profilu, a jego pozostałości muszą być dopuszczalne albo możliwe do usunięcia. Jeśli konstrukcja utrudnia mycie, problem trzeba rozwiązać przed montażem, przez dobór materiałów lub zmianę dostępu do połączeń.
5. Termokompresja: lutowanie grzanym prętem z dociskiem

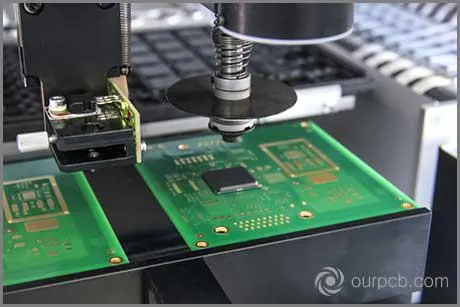

Grzany pręt może jednocześnie dociskać i lutować wiele wyprowadzeń. Takie rozwiązanie stosuje się między innymi przy łączeniu obwodu elastycznego ze sztywną PCB oraz odpowiednio przygotowanych zakończeń płaskich taśm przewodzących FFC. Warunkiem jest przystosowanie powierzchni i materiałów do wybranego sposobu łączenia.
Podstawowe parametry to temperatura, siła docisku i czas. Należy je dobierać łącznie: większy nacisk nie zastąpi niedostatecznego nagrzania, a wydłużenie grzania nie usunie problemu nierównego podparcia. Istotna jest koplanarność, czyli położenie łączonych wyprowadzeń w jednej płaszczyźnie. Nierówności mogą powodować różnice w kontakcie i przekazywaniu ciepła.
Trzeba rozróżnić lutowanie grzanym prętem od klejenia pod wpływem temperatury i nacisku. Przy lutowaniu połączenie tworzy stopione spoiwo. W przypadku folii ACF kontakt zapewnia warstwa przewodząca, a proces nie jest lutowaniem. Obie techniki wymagają kontroli temperatury i docisku, lecz mają inne materiały, mechanizmy łączenia oraz kryteria oceny.
Połączenie taśmy powinno mieć odciążenie mechaniczne, aby ruch obwodu nie odrywał pól ani wyprowadzeń. Usztywnienie należy rozpatrywać razem z położeniem strefy gięcia. Sam równy docisk podczas montażu nie zapewnia odporności na późniejsze obciążenia użytkowe.
Porównanie technik i ich ograniczeń
| Technika lub obszar doboru | Typowe zastosowanie | Ograniczenia |
|---|---|---|
| Lutowanie niskotemperaturowe | Układy z podłożem, klejem lub elementami wrażliwymi na nagrzewanie. | Możliwa większa kruchość spoin z bizmutem; konieczna ocena pracy mechanicznej. |
| Lutowanie impulsowe i fotoniczne | Specjalistyczne połączenia wymagające krótkiego dostarczenia energii. | Dostępność wyposażenia, zależność od materiałów i potrzeba prób procesu. |
| Lutowanie rozpływowe | Montaż elementów powierzchniowych na odpowiednio podpartym obwodzie. | Odporność całego układu warstw, wilgoć, odkształcenia i rozszerzalność cieplna. |
| Dobór topnika | Zapewnienie zwilżania w wybranym procesie lutowania. | Zgodność z klejem i poliimidem oraz dostępność miejsc wymagających mycia. |
| Lutowanie grzanym prętem z dociskiem | Jednoczesne łączenie wielu wyprowadzeń taśmy z płytką. | Koplanarność, równomierny docisk i dopuszczalne obciążenie cieplne materiałów. |
Lista kontrolna przed lutowaniem elastycznej PCB
Przed przekazaniem projektu do montażu elementów na PCB warto zebrać poniższe informacje w dokumentacji. Ułatwiają ocenę wykonalności i pozwalają uzgodnić kryteria odbioru bez opierania się wyłącznie na nazwie podłoża.
- Materiały: określ rodzaj folii, klejów, warstw ochronnych i usztywnień oraz ich ograniczenia cieplne.
- Wilgoć: sprawdź wymagania dotyczące przechowywania i wygrzewania poliimidu przed lutowaniem.
- Spoiwo: podaj konkretną pastę lub stop i uwzględnij odporność spoiny na przewidywane obciążenia.
- Topnik i mycie: ustal dopuszczalność pozostałości oraz możliwość bezpiecznego czyszczenia i suszenia.
- Podparcie: przewidź nośnik, usztywnienia pod złączami oraz rozszerzalność cieplną mocowanych części.
- Gięcie: zaznacz strefy ruchome, odsuń od nich spoiny i zaprojektuj odciążenie połączeń.
- Weryfikacja: uzgodnij kontrolę połączeń, ciągłości elektrycznej i zachowania zespołu przy przewidywanym zginaniu.
Oględziny spoin nie zastępują oceny przydatności konstrukcji do ruchu. Zakres prób mechanicznych, warunki pracy i kryteria akceptacji powinny wynikać z wymagań produktu oraz właściwej dokumentacji materiałowej. Nie można wywnioskować trwałości połączenia wyłącznie z temperatury topnienia zastosowanego stopu.
Podsumowanie
Dobór lutowania elastycznej PCB zaczyna się od materiałów i mechaniki obwodu. Poliimid i PET wymagają odmiennego podejścia cieplnego, a niższa temperatura topnienia spoiwa nie usuwa ryzyka uszkodzeń przy zginaniu. Właściwy proces łączy zgodny topnik, kontrolowane nagrzewanie, stabilne podparcie i spoiny poza strefą gięcia. Parametry należy potwierdzić dla konkretnej konstrukcji, zgodnie z kartami katalogowymi.
