O Transistorowe radio, Tworzenie tranzystorowych obwodów radiowych jest niewątpliwie łatwe Dzięki projektowi PCB i innym składnikom można montować przenośne radia w ciągu kilku minut Ponadto, jeśli nie masz wszystkich możliwości transistorów radiowych, możesz użyć prostych materiałów w domu Ogólnie rzecz biorąc, aby otrzymać sygnał radiowy, potrzebny jest selektor częstotliwości, poziom anteny, odbiornik i oczywiście powiększenie

W tym artykule obwód radiowy tranzystorów jest dość prosty Jednak aby pomieszczenie radiowe odbierało sygnał, wymaga wszystkich kroków Jednak prostość struktury obwodów radiowych pozwala na odbieranie i wybieranie silnych radiostacji Nie ma wątpliwości, że to może być irytujące, zwłaszcza gdy kilka aktywnych stacji radiowych zakłóca urządzenia komunikacyjne

1. Co to jest transistorowe radio

Radio tranzystorowe to rzeczywiste radio, które korzysta z obwodów tranzystorowych Tak jak każdy wzmacniacz dźwiękowy, odbiera sygnały i odtwarza muzykę Można również słuchać małych transistorów radiowych za pośrednictwem słuchawek Po wynalezieniu tranzystora w 1947 r. producent radiowy wykorzystał radio regularne TR-1 jako pierwszą wersję

Dziś ludzie słuchają wiadomości za pomocą radia samochodowego z pełnymi tranzystorami Jednak z czasem urządzenia cyfrowe z lepszym wyjściem dźwiękowym zastępują tanie transistory tunelowe W 1959 roku wiele japońskich firm rozpoczęło masową produkcję miliardów transistorów Oto pierwszy sprzedawca, który korzystał z transistorowego radia

Transistorowe radio

/ Transistorowe radio

2. Jak stworzyć transistorowe radio

Poniżej przedstawiono schemat obwodów i materiały dla prostego radia TR-1 Używa pojedynczego tranzystora jako składnika aktywnego

2.1 Materiał

Pierścień anteny mikrofalowej

Bateria 1 – 1,5 V

Kondensatory zmienne

Arkusz sosnowy

Folia baterii

Na baterię

Kable do obwodów elektrycznych

Wiertarka wiertnicza

Bezpieczna igła

Opór 1-10 ohm

Rura krystaliczna NPN

Penny (Pens Power Radio)

wiązka przewodów

Przesuń cewkę antenową

2.2 Projektowanie obwodów

Ilustracja przedstawia konstrukcję zwoju anteny typowej do odbierania sygnałów radiowych Pokazuje również kondensatory regulacyjne na górze Ponadto w środku znajduje się tranzystor Na rysunku widać więcej zacisków baterii i przewodów zwojowych podłączonych do kondensatorów zmiennych Na koniec zauważymy otwarty głośnik z gniazdem słuchawkowym na dole

Przyjrzyj się uważnie, a następnie zobaczysz wielkość każdego podłączonego przewodu Obwód radiowy zasilany pensami jest niewątpliwie podobny do zwykłego tranzystorowego obwodu radiowego Ale ma pensa podłączoną do słuchawki

Transistorowe radio

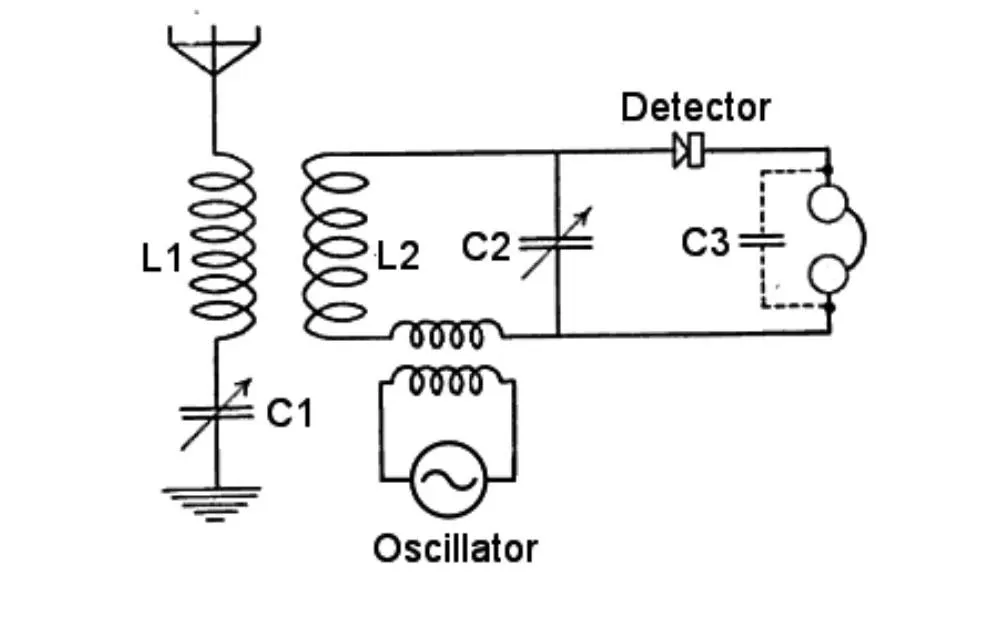

https:// en.wikipedia.org/ wiki/ radio_receiver #/ media/ file: Out_Radio_Receiver_Circuit_1920.png (Transistor Radio Switching)

3. do tworzenia transistorów radiowych

Postępuj zgodnie z tymi krokami, aby utworzyć prototypowe radio tranzystorowe

Krok pierwszy Przygotuj materiały

Przygotuj płytę PCB dla drewnianej podstawy Łączenie innych części transistorów radiowych, takich jak miedź 28-AWG, z urządzeniami komunikacyjnymi Jeśli jednak nie znasz pomiarów linii 28-AWG, ma średnicę 0,013 cala

Krok drugi Utwórz główny przewód tunelowy

wiercić dziurę na cal w rurze Przewlecz wolną stronę niebieskich przewodów przez drugi koniec linki. Następnie owiń kawałek drutu wokół rurki, nie nakładając go na siebie. Kontynuuj proces przez około 120 obrotów przed ponownym wykonaniem dwóch otworów - na przeciwległych końcach. Aby zakończyć ten etap, przylutuj kilka krótkich drutów. I użyj odpowiedniej długości średnicy otworu do kondensatora zmiennego i cewki.

Krok 3:

Wyprodukuj kondensator strojeniowy. Następnie ostrożnie zapisz folię aluminiową i celofan. Spłaszcz te materiały, przycinając je do niewielkiego rozmiaru. Umieść je na środku drewna i przyklej do niego taśmę z każdej strony.

Krok 4:

Umieść cewkę antenową przy rzeczywistym kondensatorze ceramicznym 2- 0,1 uF. Przytrzymaj go do płyty za pomocą szpilek. Następnie usuń izolację emaliową na drucie i przypnij go do krawędzi folii.

Transistorowe radio

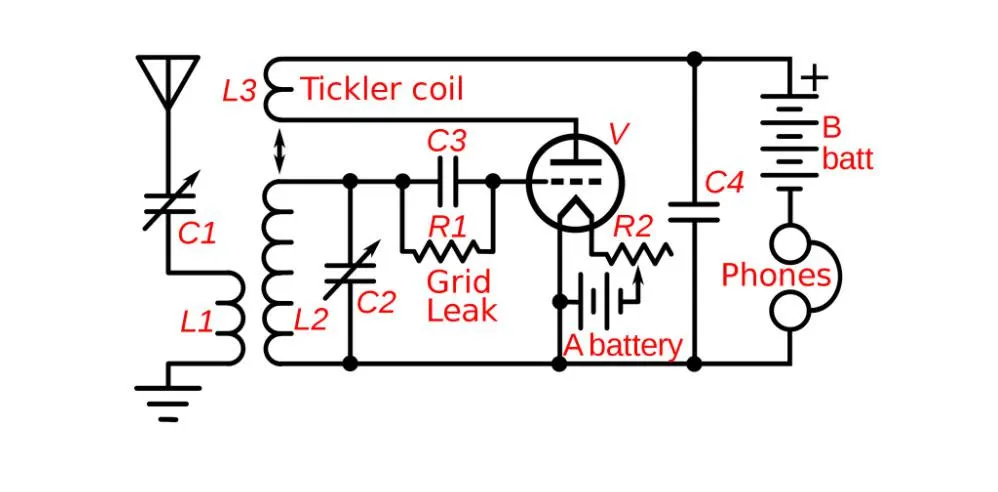

https://en.wikipedia.org/wiki/Radio_receiver#/media/File:Armstrong_regenerative_receiver_circuit.svg (Obwód odbiorczy regeneracji)

Krok 5:

Upewnij się, że masz doskonałe połączenie elektryczne przed nałożeniem folii z celofanem. Następnie przytrzymaj ją w miejscu i zaizoluj żelazkiem.

Krok 6:

 Dokończ kondensator zmienny, rozsuwając drugiego papierosa. Zachowaj folię i przypnij ją nad innym kawałkiem deski sosnowej. Następnie umieść końcówkę drutu pod każdą z czterech agrafek i zakotwicz przeciwległe strony do pozostałego drutu cewki.

Krok 7:

Zamontuj cewkę antenową i kondensator zmienny na desce. Następnie zasilaj ją za pomocą pojedynczej baterii 1,5V. Następnie umieść na płytce uchwyt baterii, który będzie działał jako włącznik lub słuchawki.

Krok 8:

Wyjście dźwiękowe będzie dostępne przy kondensatorze zmiennym. Dzięki niemu możesz słuchać muzyki za pomocą słuchawek o wysokiej impedancji. Należy pamiętać, że radio nie będzie działać w miejscach o ekstremalnych sygnałach radiowych na falach krótkich.

4.Jak działa obwód radia tranzystorowego

Uwaga:

Podstawowy obwód strojenia możesz zasilić z baterii 3V lub 22V.

Cewka anteny może mieć długość 2m.

Najlepiej, jeśli skonstruujesz obwód na płytce drukowanej.

Upewnij się, że słuchawki mają wysoką impedancję (typu 2k do 3k).

Możesz dostroić te przenośne radia poprzez regulację kondensatora zmiennego.

Transistorowe radio

https://en.wikipedia.org/wiki/Transistor_radio#/media/File:Pocket_radio_open_english.jpg (Radzieckie radio lubljonok tylna pokrywa otwarta, wyświetl części)

Umiejętności obsługi obwodu

Ze schematu obwodu, można zauważyć, że ma jeden tranzystor obok innych elementów pasywnych. Co więcej, cewka stroi również z kondensatorem GANG lub kondensatorem 1 zmiennym. Elementy te łączą się równolegle z przewodem cewki. Pętla wraz z kondensatorem tworzy również obwód zbiornika rezonansowego. Przy odpowiednim ustawieniu pętla blokuje się na częstotliwości rezonansowej.

Zewnętrzny sygnał mocy z kondensatora strojeniowego trafia wtedy do bazy tranzystora. Moce pracują zarówno jako elementy wzmacniacza jak i demodulatora. Ponadto, powietrzny kondensator strojeniowy na dole tranzystora zapewnia, że przez tranzystor przechodzi tylko informacja radiowa. Jednocześnie blokuje on element DC z zasilania.

Słuchawki jako przełącznik i obciążenie

Gdy zastosujesz wzmocniony sygnał i demodulator, twoje słuchawki pracują jako kolektor obciążenia tranzystora. Podłączając je, będziesz wyraźnie słyszał przez słuchawki rozmowy z radio shacka.

Podłączenie słuchawek rozpoczyna działanie układu. A gdy tylko odłączysz słuchawki, natychmiast się on wyłącza. Używając słuchawek jako przełącznika, omijasz potrzebę dodatkowego sterowania. W ten sposób obwód staje się kompaktowy.

Transistorowe radio

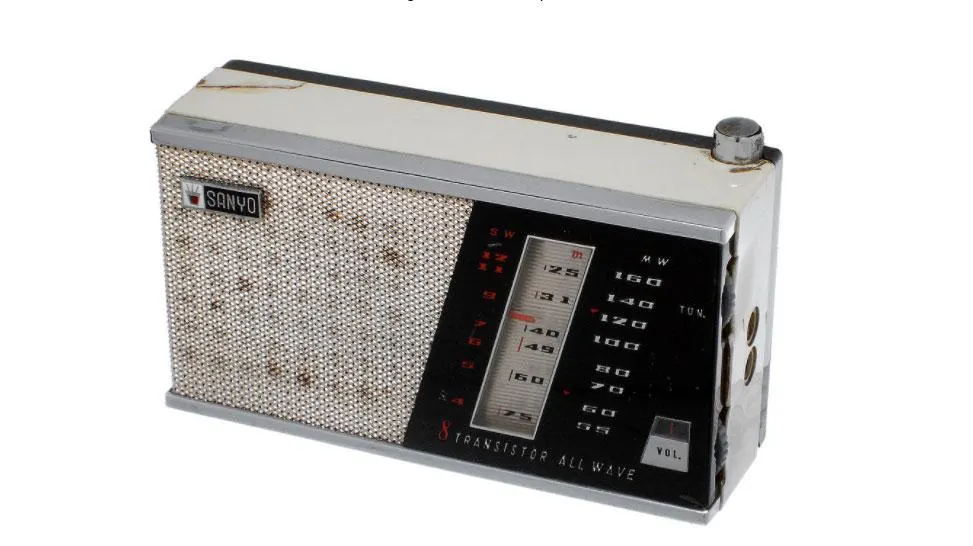

https://en.wikipedia.org/wiki/Transistor_radio#/media/File:Sanyo_Transistor.jpg (Radio tranzystorowe, odbierające pasmo AM i fale krótkie)

Wnioski

Budowa radia tranzystorowego jest zarówno przyjemnym, jak i wymagającym procesem. Na początku może ci zająć trochę czasu, zanim znajdziesz dobry wzmacniacz lub doskonały odbiór. Ale postępując zgodnie ze schematami, w końcu będziesz mógł słuchać radia BBC i innych stacji.

Teraz możesz zbudować radio tranzystorowe, które wykorzystuje całkowicie tanie elementy bez zewnętrznego zasilania. Jeśli masz inne pytania, zapraszamy do kontaktu z nami.
