O Uc3843s, Prawdopodobnie natknąłeś się na liczne układy scalone, z których każdy nadaje się do różnych zastosowań. Wśród nich jest uc3843s IC, który jest niezbędny do celów konwersji.
Nasz artykuł zagłębi się w podstawy jego kontroli trybu prądowego, konfiguracji pinów i innych istotnych cech.
Tak więc, pozwól nam skierować cię przez wszystko, co musisz wiedzieć o tym IC.
Czym jest uc3843s?

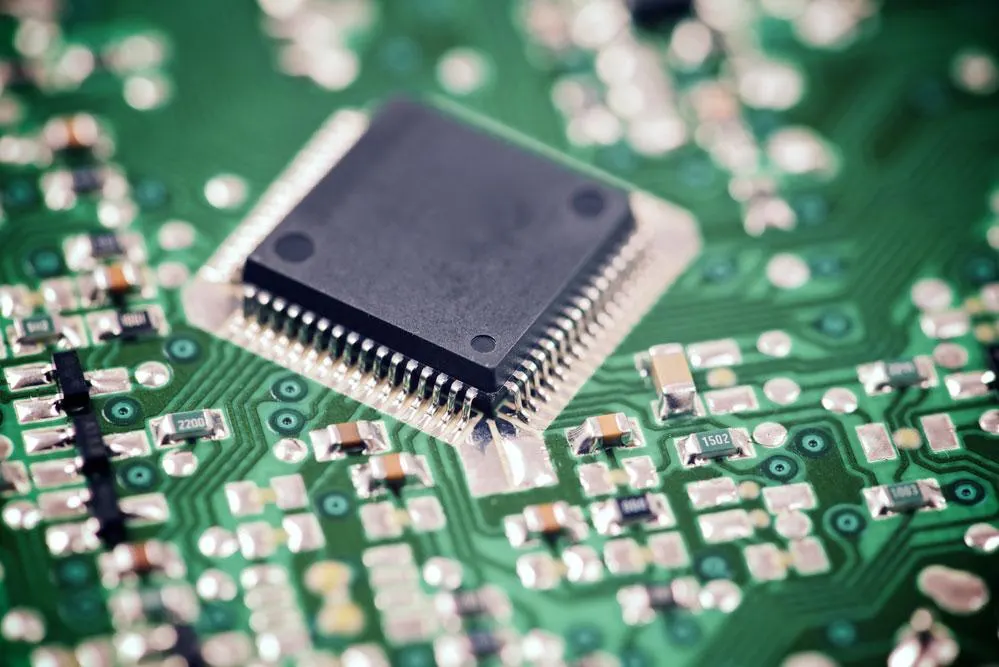

Rysunek 1: Elektroniczna płytka drukowana z wieloma elementami elektrycznymi
Jest to przede wszystkim urządzenie konwertujące, które działa jako kontroler PWM prądu. Charakteryzuje się tym, że posiada stałą częstotliwość. Uwaga, odnosimy się do niego jako do konwertera, ponieważ zazwyczaj znajdziesz go w obwodach konwertera DC-DC. Ponadto, znajdziesz go w konwerterze buck.
Konfiguracja pinów uc3843s

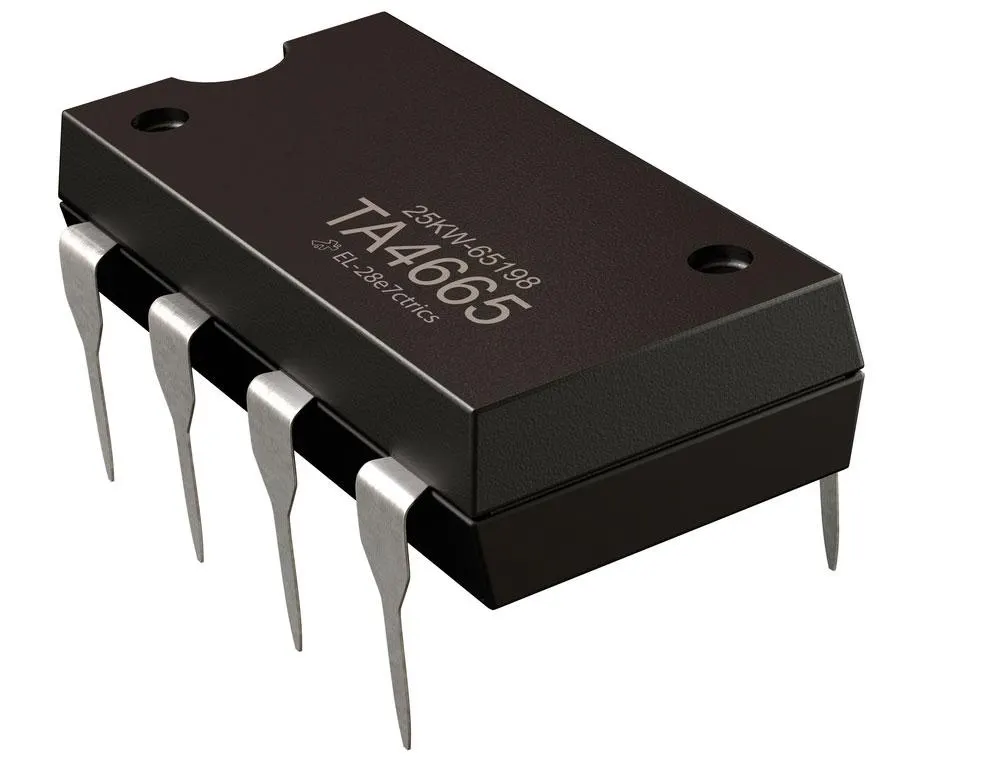

Rysunek 2: 8-pinowy układ scalony

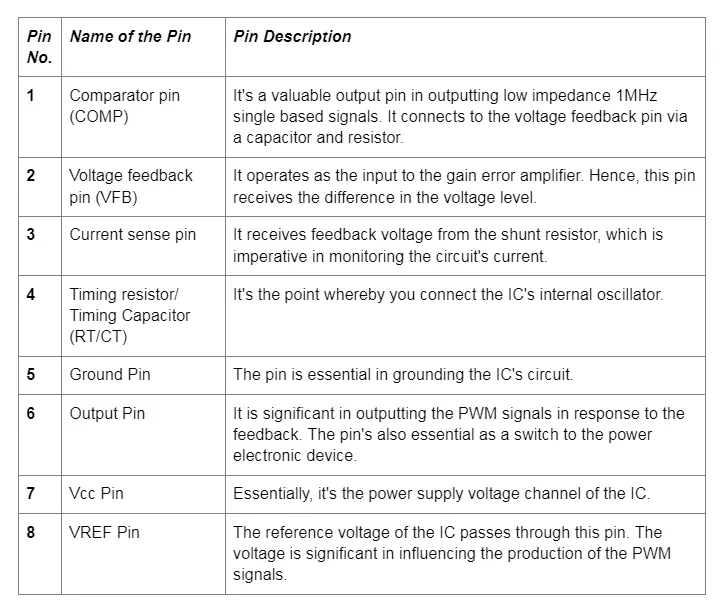

Poniżej przedstawiono konfigurację pinów 8-pinowego układu uc3843. Zauważ, że istnieją również 16-pinowe i 20-pinowe pakiety tego samego układu scalonego. Do celów konwertera można użyć każdego z tych trzech. Jednak w naszym przypadku interesuje nas 8-pinowy.

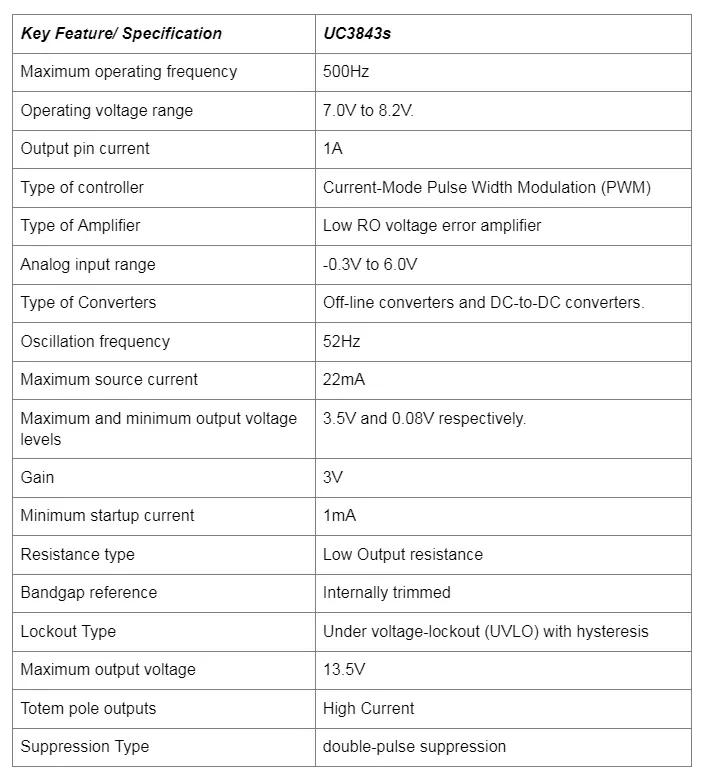

Właściwości i specyfikacja uc3843s

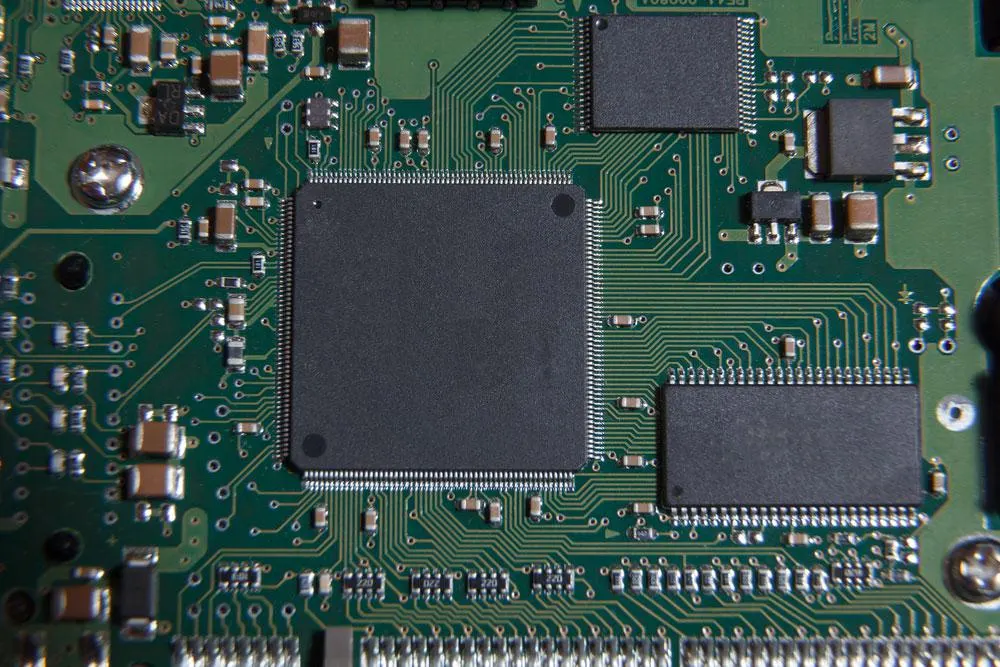

Rysunek 3: Układy scalone na płytce drukowanej
odpowiedniki uc3843s

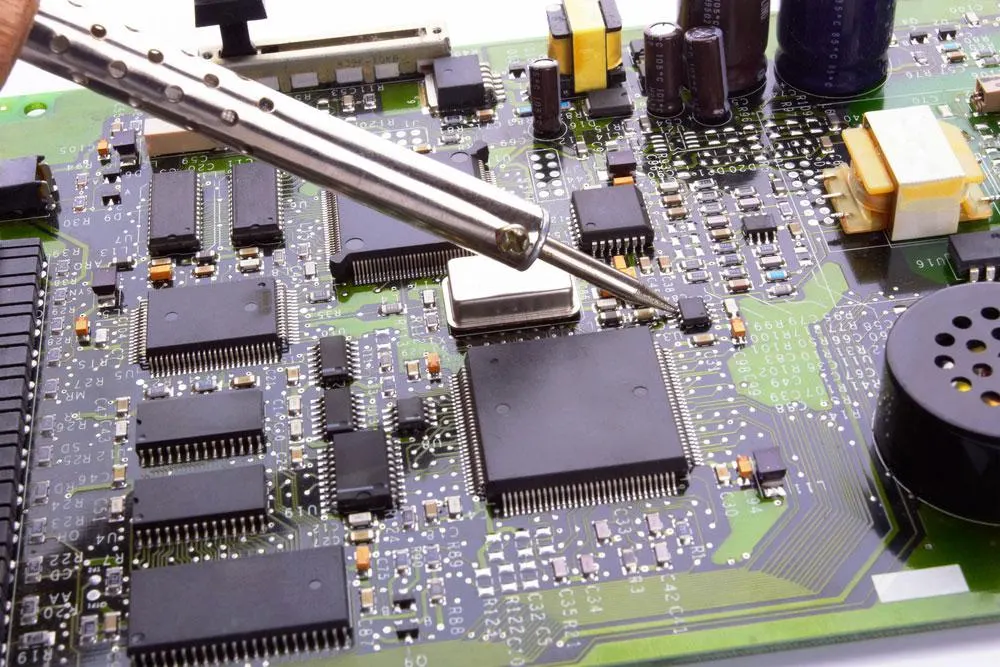

Rysunek 4: Płytka z mikroukładami komputerowymi
Odpowiednikiem układu uc3843 jest układ UC3842. Ponadto w regulatorach napięcia można zastosować następujące układy scalone jako alternatywne dla uc3843:
UC2842
UC3844
SG2524
W trybie kontroli trybu napięciowego będą one tak samo skuteczne jak uc3843s.
Jak używać uc3843s

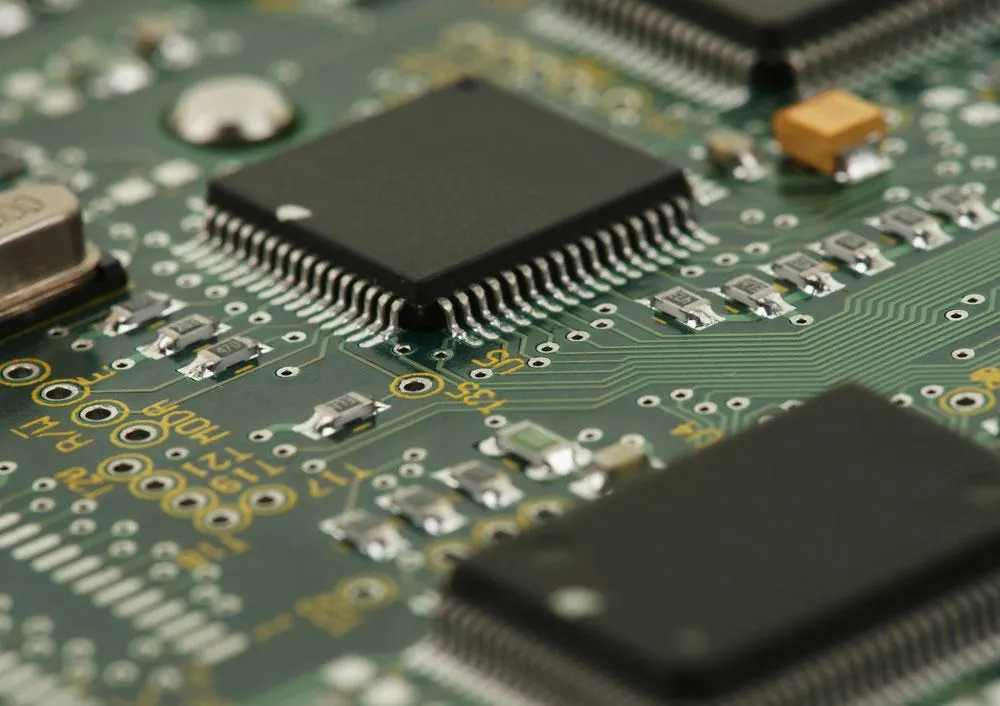

Rysunek 5: Zbliżenie układu scalonego.
Układ scalony jest przydatny do realizacji złożonych zadań w obwodzie przetwornicy podwyższającej napięcie. Jednak jego zasada działania jest stosunkowo prosta. Również w przykładowym obwodzie aplikacyjnym nie będzie potrzebne kilka znaczących elementów.
W trakcie użytkowania ważne jest uwzględnienie niezbędnych środków ostrożności. Na przykład zwróć uwagę, że układ scalony posiada właściwość ochrony przed zbyt niskim napięciem. Tak więc, po połączeniu elementów dyskretnych obwodu, upewnij się, że ustawisz napięcie robocze w zakresie od 7V do 8.2V.
Zauważ również, że pin wyjściowy układu scalonego jest połączony z obwodem sterownika bramki przełącznika zasilania. Pamiętaj, że pin wyjściowy może dostarczyć prąd o natężeniu do 1A. W związku z tym, w kursie będziesz potrzebował rezystora ograniczającego prąd.
Ponadto w obwodzie znajduje się rezystor bocznikowy, który pomoże w monitorowaniu zmiany prądu. W konsekwencji, powstałe napięcie różnicowe na boczniku jest podawane na pin sprzężenia zwrotnego układu scalonego.
Poza tym w układzie scalonym znajduje się wewnętrzny oscylator. Możesz go skonfigurować poprzez podłączenie odpowiedniego rezystora i kondensatora. Preferowany wybór, który znajdziesz w datasheet UC3943 to pojemność od 470pf do 4.7nf. Dla równoległych rezystorów, możesz mieć rezystory o oporności od 5k do 100k.
uc3843s rzeczywiste zastosowania

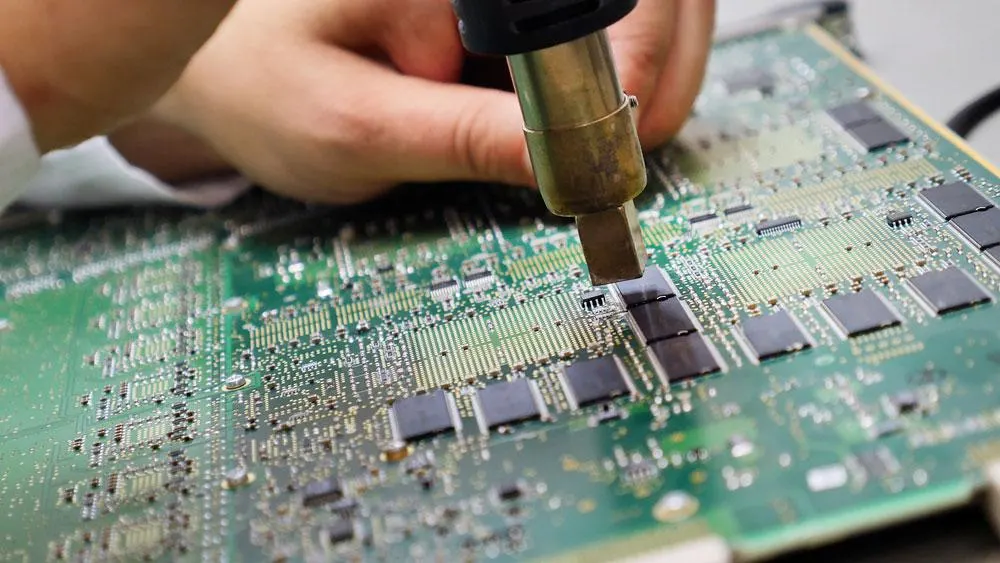

Rysunek 6: Zielona płytka drukowana z niektórymi układami scalonymi
Przydatny w obwodzie drenażu baterii, aby kontrolować szumy na wejściu.
Istotne również w obwodach zasilaczy impulsowych (SMPS).
Niezbędne w maszynach obciążeniowych do precyzyjnej kontroli cyklu pracy i regulacji obciążenia.
Niezbędne w regulatorach przełączających o zmiennej polaryzacji.
W elektronicznych liniach zasilających do regulacji obciążenia.
Wreszcie, w transformatorach, które mają obwody konwertera DC-DC.
Wniosek
Teraz masz to wszystko. W obwodach elektrycznych układy scalone są niezbędne do wdrożenia kilku trybów sterowania Dla entuzjastów elektronicznych znalezienie odpowiedniego urządzenia ic jest niewątpliwie przełomem W przypadku wszystkich aplikacji konwertera należy rozważyć ten model Poza tym możecie mieć kilka pytań dotyczących innych aspektów Skontaktuj się z nami i zawsze będziemy wskazywać, gdzie idziemy
