1n5822-Czy kiedykolwiek siedział w klasie elektroniki, lub jesteś po prostu entuzjastą elektroniki, musisz natknąć się na ten termin diody. Jednak w pewnym momencie natknąć się na diodę, która jest w przeciwieństwie do diody Zenera lub diody krzemu jego symbol lub właściwości. Dioda ta nazywana jest również diodą Schottky'ego. W obwodzie, w którym będziesz kierował prądem, będziesz potrzebował dużo wiedzy na temat diod Schottky'ego. Aby skompletować swoją płytkę drukowaną, będziesz potrzebował również diody Schottky'ego i innych komponentów dla bardziej praktycznego podejścia. W tym artykule przyjrzymy się diodzie Schottky'ego 1n5822.

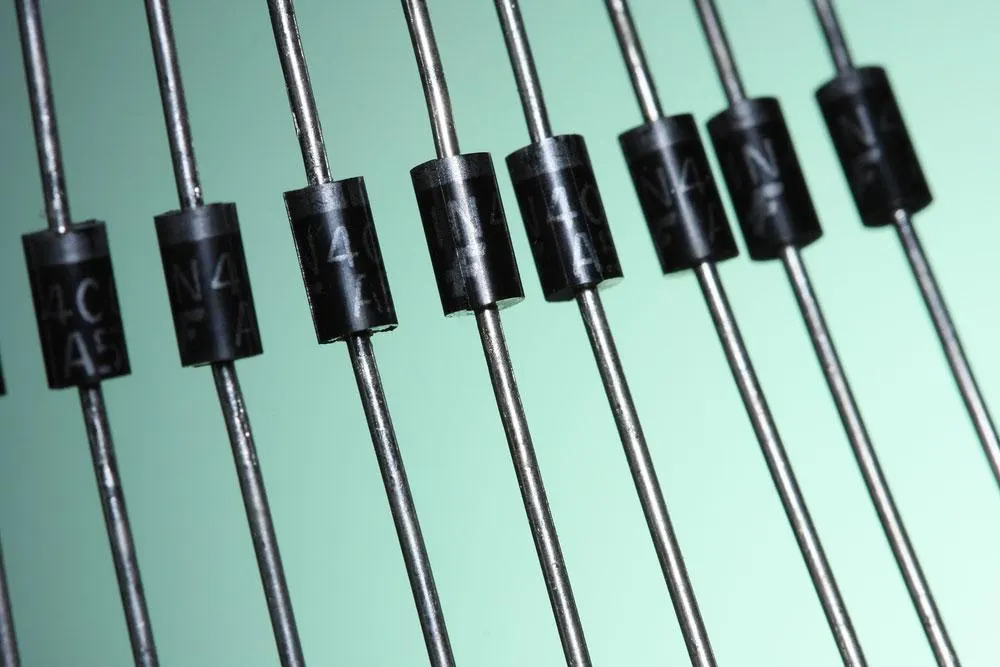

(Zdjęcie różnych typów diod Schottky'ego).
ŹRÓDŁO: WIKIPEDIA
1. Co to jest 1n5822?

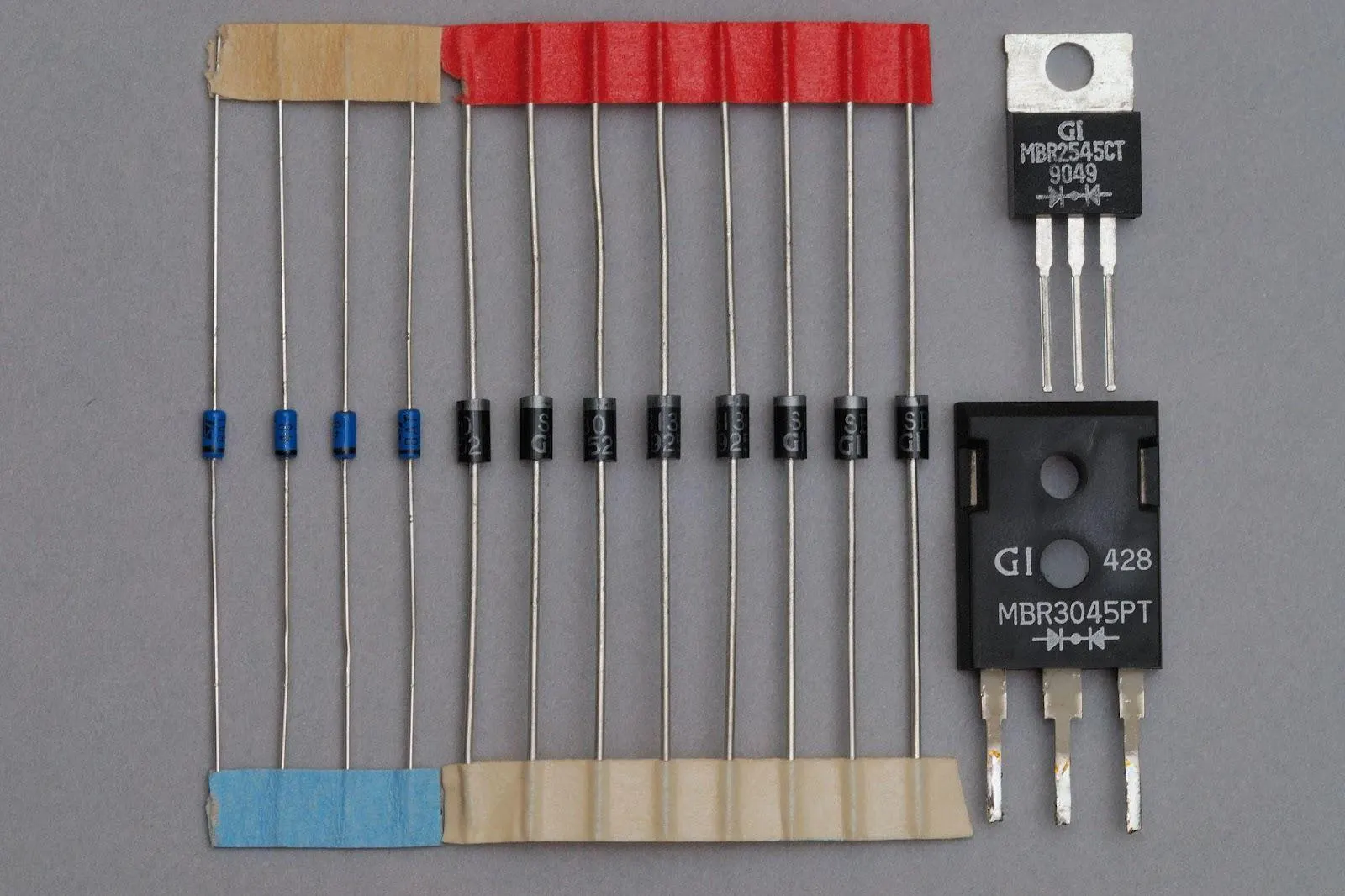

(Zdjęcie diody 1n5822)
Dioda Schottky'ego 1n5822 jest jedną z trzech diod Schottky'ego zwanych diodą gorącego nośnika. W przeciwieństwie do 1n5820 i 1n5821, 1n5822 mieści więcej napięć wstecznych i przednich, które przez nią przechodzą. Dioda Schottky'ego 1n5822 posiada maksymalne powtarzalne szczytowe napięcie wsteczne(VRRM) wynoszące 40V oraz maksymalne chwilowe napięcie do przodu (VF(1) ) wynoszące 0,525V.
Dioda 1n5822 może mieć takie właściwości, ponieważ wykorzystuje półprzewodnik połączony z metalami takimi jak molibden, krzemki, wolfram, chrom i platyna. 1n5822 jest również wykorzystywana w aplikacjach szybkiego przełączania pracujących przy mniejszych prądach.
2. Charakterystyka 1N5822.
Zawiera Guarding, który pomaga w ochronie przeciwprzepięciowej lub przepięciowej.
Bardzo minimalne przewodzenie strat mocy.
Wysoka prędkość przełączania.
Spadek napięcia w przód jest minimalny. Spadek napięcia jest przede wszystkim minimalny, ponieważ jest wykonany z półprzewodników.
Duża pojemność przepięcia w przód.
Pracuje z wysoką częstotliwością.
Posiada zanurzenie w lutowiu o temperaturze 275 °C max. 10 s, zgodnie z JESD 22-B106.
Dostarczany jest w opakowaniu DO-201AD.
3.1 Specyfikacja techniczna N5822
Maksymalne szczytowe powtarzalne napięcie wsteczne V (VRRM) o wartości 40 V ze źródła zasilania.
Maksymalne napięcie RMS (root means square), napięcie (VRMS) o wartości 28 V.
Blokada napięcia stałego (VDC) o maksymalnej wartości 40 V.
Niepowtarzalne szczytowe napięcie wsteczne (VRSM) o wartości 48 V.
Maksymalna średnia wartość znamionowa wyprostowanego prądu do przodu przy długości przewodu 0,375" (9,5 mm) w temperaturze TL = 95 °C (IF(AV)) wynosząca 3,0 A.
Szczytowy udar prądu forward, 8,3 ms połowa fali sinusoidalnej nałożonej na obciążenie znamionowe (IFSM) 80A.
Zakresy temperaturowe dla złącza przechowywania i pracy (TJ) od -65 do +125°C.
Maksymalne napięcie chwilowe w przód (VF ) wynoszące 0,525V przy zasilaniu napięciem 3,0V i 0,950V przy zasilaniu napięciem 9,4V.
Przy znamionowym napięciu blokowania DC maksymalny średni prąd wsteczny (VR ) o wartości średnio 2,0 mA w szerokim zakresie temperatur pracy 25 °C i 20 mA w temperaturze 100 °C.
3. Konfiguracja pinów 1N5822
Podobnie jak diody Zenera i krzemowe, dioda Schottky'ego ma tylko dwa piny, rozróżniane głównie przez kolorowy pasek wokół każdego pinu. Dlatego też będziemy się przyglądać obu pinom, jak je poznać, oraz ich funkcjonalności.
(Zdjęcie konfiguracji pinów anody i katody)
(Przedstawienie 2D Anody i Katody)
ŹRÓDŁO: WIKIPEDIA
Nie posiada żadnych barwników ani pasm wokół siebie.
Pozwala na wejście prądu przez nią do diody, stąd ma dodatnią polaryzację.
Ma wokół siebie szarosrebrne zabarwienie lub pasmo.
Pozwala na wyjście prądu z diody; stąd ma polaryzację ujemną.
4.1n5822 Zastosowanie

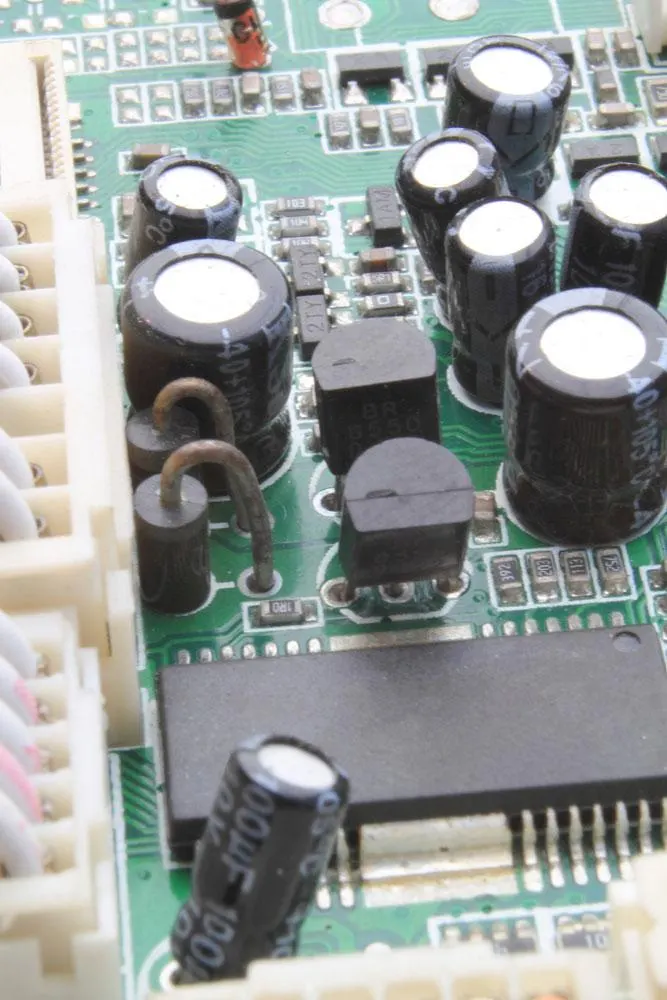

(Zdjęcie diody Schottky'ego 1n5822 wklejone do tablicy rozdzielczej jako jeden z jej składników
Powszechnie stosowane w falownikach niskonapięciowych i wysokiej częstotliwości
Używany do przesuwania się w powietrzu
Zastosowany do translatorów DC/DC
wykrywanie sygnałów w płytach drukowanych i urządzeniach elektrycznych
Używany jako urządzenie zabezpieczające biegunowość
Ponieważ szybkie przełączniki zwiększają wydajność aplikacji, są one uwzględniane w układach logicznych
w urządzeniach radiowych
aby kontrolować ładunek elektryczny
dla systemów fotowoltaicznych
Używany do szybkiego przełączania diody zaciskowej
5. Wyciąg informacyjny
W każdym razie dioda Schottky 1n5822 ma lepszą równowagę niż dioda krzemowa i dioda Zena Ponieważ spadek ciśnienia dodatniego jest niski, jego wielofunkcyjność wytwarza mniej ciepła niż inne diody Dzięki temu jest to niezbędna dioda do zastosowania Jeśli masz pytania lub uznanie dotyczące tego artykułu, skontaktuj się z nami
