Bateria 2600mAh-Bateria Li-ion / akumulator Li-ion to akumulator, w którym jony litu przemieszczają się z elektrody ujemnej do dodatniej. Środkiem jest elektrolit baterii, który występuje podczas ładowania i rozładowywania. Akumulatory litowo-jonowe znajdują powszechne zastosowanie w pojazdach elektrycznych oraz przenośnych urządzeniach elektronicznych jako power bank. A powodem ich popularności jest brak efektu pamięci, niskie samorozładowanie oraz duża gęstość energii. Przykładem takiego akumulatorka li-ion jest akumulator o pojemności 2600mAh, na którym dziś się skupimy. Popularne ogniwo li-ion o pojemności 2600mAh charakteryzuje się wydajnym dostarczaniem energii, a jego kompaktowość jest korzystna dla użytkowników.
(ilustracja przedstawiająca akumulator zabezpieczony ogniwem li-ion)
Co oznacza 2600mAh?
Polimerowy akumulator li-ion 2600mAh
Źródło; Flickr
mAh/mAhr to skrót od miliamperogodzin.
1 amper = 1000 miliamperów, dlatego 2600mAh = 2,6 amperogodziny. Z tego powodu akumulator rozładowuje się o 1 amper co 2,6 godziny.
Z powyższych obliczeń wynika, że mAh mierzy, ile prądu Power Bank może dostarczyć w ciągu godziny. W związku z tym, w zależności od wyczerpania ładunku i pojemności baterii telefonu, godziny ładowania telefonu mogą się różnić. Na przykład, pusta bateria 2000mamps może zająć prawie 2 godziny, aby całkowicie naładować telefon.
Arkusze danych elektrycznych i specyfikacja 2600mAh
Bateria 2600mAh ma następujące specyfikacje i arkusz danych:
Po pierwsze, minimalna granica odcięcia niskiego napięcia wynosi 3V.
Następnie, maksymalna wartość znamionowa Ah wynosi 2600 mAh.
Po trzecie, zalecane maksymalne napięcie odcięcia pełnego ładowania wynosi 4,2V.
Dopuszczalny zakres temperatur obudowy podczas ładowania wynosi od 0°C do 45°C. Podobnie, dopuszczalny zakres temperatur obudowy podczas rozładowywania wynosi od -20°C do 60°C.
Ponadto, zalecana szybkość rozładowywania i ładowania wynosi 0,52 Ampera.
Przy kontrolowanej temperaturze obudowy możliwa szybkość rozładowywania i szybkiego ładowania wynosi 1,3 ampera.
Można go wykorzystać w zintegrowanych obwodach zabezpieczających baterię przed przeładowaniem/rozładowaniem. Niestety, akumulatory 2600 mAh, którym brakuje zabezpieczeń, mają wysoką wydajność rozładowania.
Również napięcie nominalne wynosi 3,7 V, a impedancja wewnętrzna to 70 miliohmów.
Wreszcie, maksymalna dopuszczalna szybkość rozładowywania i ładowania w kontrolowanej temperaturze obudowy/formy impulsowej wynosi 2,6 ampera.
Takeaway; Zawsze sprawdzaj potencjalne zagrożenia związane z bateriami 2600mAh przed zakupem i użyciem.
Bateria 2600mAh-Jak naładować baterię 2600mAh?
Aby naładować baterię o pojemności 2600 mAh, należy zapewnić stałą prędkość prądu i stałe napięcie (CC/CV). W tym celu potrzebny jest ciągły prąd o natężeniu 0,52 Ampera oraz napięcie ładowarki o regularnej wartości 4,2V. Po tym jak napięcie na zaciskach akumulatora osiągnie 4,2V, będziesz musiał odciąć dopływ prądu ładowania.
Podobnie, podczas rozładowywania, będziesz postępował według tego samego schematu, ale z innymi wartościami. Innymi słowy, powinieneś ocenić podłączone obciążenie tak, aby pobierało prąd mniejszy niż 0,52 Ampera. Dodatkowo, będziesz musiał odłączyć baterię przed osiągnięciem około 3,1V.
Bateria 2600mAh-Prosty obwód wykorzystujący akumulator 2600mAh

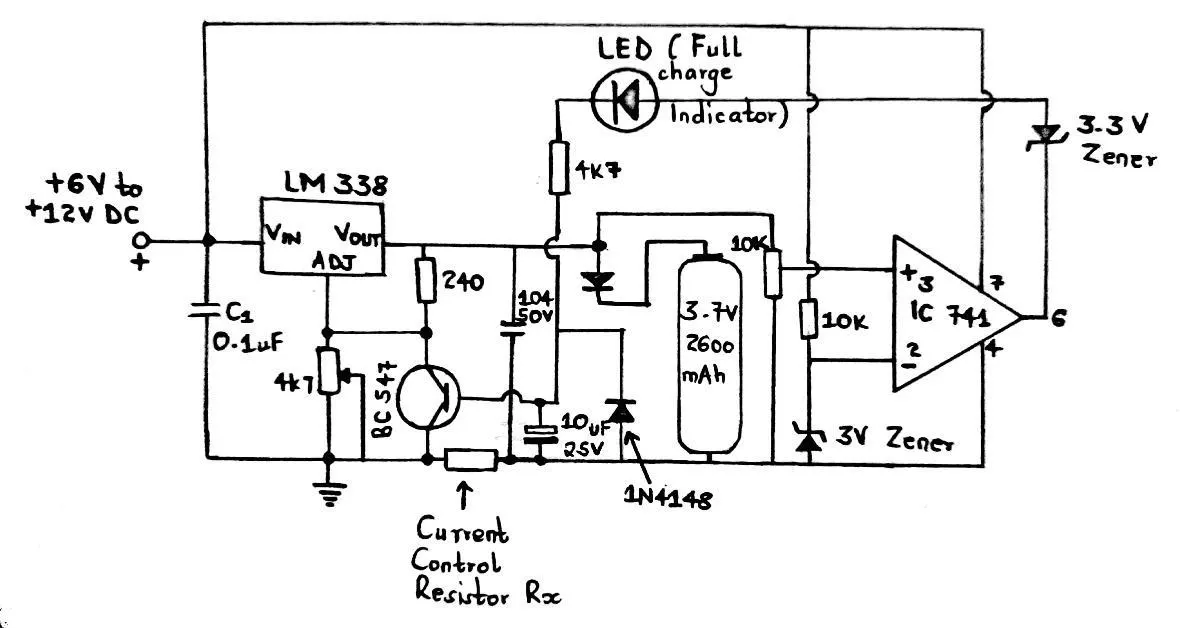

Schemat obwodu wielofunkcyjnej ładowarki z akumulatorem 2600mAh
Powyższy schemat obwodu posiada op-amp oparty na IC 741, regulator LM338 IC oraz baterię 2600mAh.
Poniższy wzór pomoże nam obliczyć Rx:
Rx = 1,2/0,6 = 2 ohm/0,5 Watt.
Jeśli potrzebujesz stałej wartości rezystora, użyj poniższego wzoru:
VO = VREF (1 + R2/R1) + (IADJ × R2)
Przy czym;
R1 = 240 omów,
R2 = wartość ustawionego 4k7, oraz
VREF = 1.25V
Prąd regulacji (ADJ) wynosi często 50 µA i można go pominąć, ponieważ wartość jest mała.
Bateria 2600mAh: Kroki przy projektowaniu obwodu
Zawsze utrzymuj 10 -karatowy suwak w pozycji naziemnej.
Następnie podaj minimalne napięcie 6 V przy wejściu.
Kontynuuj, dostosowując doniczkę 47K, aby zapewnić dokładną produkcję 4,2 V. Powinno to być w punktach, które powinieneś podłączyć baterię.
W podobny sposób stopniowo dostosowuj ustawienie ustawione 10k, aż dioda LED zacznie się oświetlać. Następnie użyj kleju epoksydowego, aby uszczelnić ustawienie wstępne.
Nie podłącz baterii w powyższym procesie, aby uzyskać automatyczne odcięcie systemu.
Przy potwierdzeniu, czy bateria jest w pełni naładowana do użycia, dołącz baterię 2600 mAh w wskazanych punktach. Następnie włącz zasilacz i poczekaj, aż LED rozświetli się, aby pokazać naładowaną baterię.
Bateria 2600 mAh często trwa dwa lata przy ciągłym użytkowaniu. W tym okresie zyskasz ponad 500 cykli rozładowywania i ładowania.
Bateria 2600mAh-Gdzie można użyć baterii 2600 mAh?
Możesz użyć tego typu baterii w kilku aplikacjach na baterie o stałym zużyciu mocy, takim jak;
Maszyny wiertarskie DC,
LED LASHIGHTS,
Drony i quadkoptery,

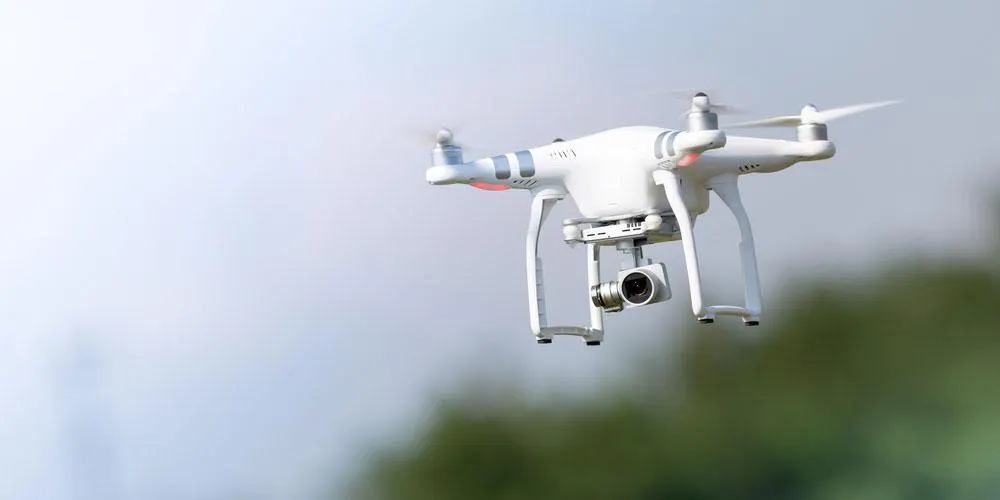

（Latający dron w akcji)
Światła awaryjne i
Trimmery włosów.
Jednym praktycznym zastosowaniem tych akumulatorów litowo-jonowych są obwody zasilania. Banki energetyczne są elastyczne dla użytkowników, ponieważ można je przenosić na zewnątrz w celu uzyskania awaryjnego użytkowania.
Obwód Power Back ma skonfigurowany terminal wyjściowy, który ładuje telefon komórkowy. Dodatkowo ma dwa połączone akumulatory 18650 2600 mAh w kompaktowej obudowie.
Przed użyciem banku zasilania należy naładować go za pomocą napięcia wejściowego przy 8,4 V.
Po pełnym naładowaniu usuń go z ładowarki. W tym momencie będzie poziom napięcia 3,8 V, co jest poziomem standardowym. I każdy spadek powoduje całkowite napięcie 7,6 V.
Diody w obwodzie banku mocy umożliwiają spadek napięcia do 5,2 V podczas ostatecznego wyjścia. Jednocześnie rezystor 2-OHM zapewnia, że wyjście ma bieżącą funkcję sterowania.
Notatka; W zależności od telefonu komórkowego na wyjściu musisz dostosować wartość rezystora. W ten sposób wydajnie i optymalnie wdrożesz proces ładowania.
Na koniec możesz teraz użyć banku energetycznego po osiągnięciu stanu rezerwowego.
(zasilacz i kabel)
Wniosek
Podsumowując 2600MAH to niekwestionowana opcja dla baterii, jeśli chodzi o baterie. Często znajdziesz się w systemach wymagających odpowiedniego obwodu ochrony (jako dodatkowej ochrony) lub jako pakietu baterii.
Mieszanie może wpłynąć na trwałość baterii. Mieszanie może wpłynąć na trwałość baterii. Jednak podczas baterii nie mieszasz się z używanych i nieużywanych baterii, nowych i starych itp., Unikaj również używania baterii w e-papierosach lub urządzeniach Vaping.
Masz jakieś pytania dotyczące baterii 2600 mAh? Skontaktuj się z nami.
