Bezhalogenowe PCB – jak wybrać odpowiedni laminat?

Wybierając laminat do bezhalogenowego PCB, sprawdź jego zgodność z limitami chloru i bromu według IEC 61249-2-21 oraz parametry konkretnego gatunku materiału. Sama deklaracja zgodności z RoHS nie potwierdza bezhalogenowości. Przed zamówieniem ustal też, czy wymaganie obejmuje wyłącznie laminat, czy całą płytkę, wraz z maską lutowniczą, nadrukiem opisowym i powłoką.

Co oznacza bezhalogenowe PCB?

W kontekście laminatów FR-4 określenie „bezhalogenowy” odnosi się do materiału spełniającego określone limity zawartości chloru i bromu. Nie oznacza całkowitego braku tych pierwiastków. Dlatego przy wyborze płytki potrzebna jest deklaracja dotycząca konkretnego materiału, a nie samo ogólne określenie w ofercie handlowej.

W tradycyjnym FR-4 stosuje się bromowane środki zmniejszające palność, zwykle TBBPA wbudowany w żywicę epoksydową. W odmianach bezhalogenowych ten sposób uniepalniania zastępuje się innymi rozwiązaniami chemicznymi. Zmiana dotyczy zatem składu materiału izolacyjnego; nie chodzi o „bezhalogenową miedź”, jak czasem sugerują niedokładne opisy.

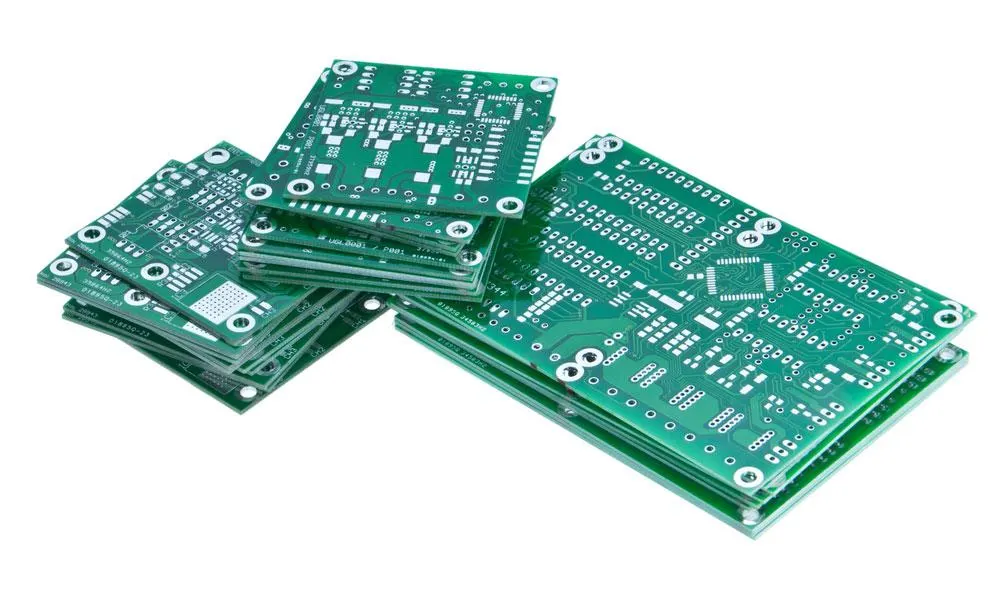

Płytki drukowane — wymagania materiałowe należy potwierdzić dokumentacją.

Jakie limity określa IEC 61249-2-21?

IEC 61249-2-21 określa limity dla bezhalogenowych laminatów FR-4. Zawartość podaje się w ppm w odniesieniu do masy materiału. Trzeba sprawdzić jednocześnie limit chloru, limit bromu i limit ich sumy. Wartość równa granicy jest dopuszczalna — zapis „poniżej” zamiast „nie więcej niż” nie oddaje tego warunku dokładnie.

Ostatni wiersz dotyczy sumy bromu i chloru, a nie ogólnej zawartości wszystkich halogenów. Przy ocenie raportu warto zachować to rozróżnienie: skrótowy opis wyniku nie powinien zmieniać zakresu kryterium podanego w normie.

Przykład obliczeniowy: limity pojedyncze a suma

Przyjmijmy założone wartości dla próbki A: Br = 700 ppm oraz Cl = 850 ppm. Każdy wynik osobno mieści się w limicie 900 ppm. Sprawdzenie wyłącznie tych pozycji prowadziłoby jednak do błędnej oceny materiału.

Suma Br + Cl = 700 ppm + 850 ppm = 1550 ppm > 1500 ppm.

Próbka A nie spełnia kryterium łącznego. Dla porównania rozważmy próbkę B, również z założonymi wartościami: Br = 600 ppm i Cl = 800 ppm.

Suma Br + Cl = 600 ppm + 800 ppm = 1400 ppm ≤ 1500 ppm.

Próbka B spełnia zarówno limity poszczególnych pierwiastków, jak i ich sumy. Są to przykłady obliczeniowe, a nie wyniki badań konkretnego laminatu. Pokazują, dlaczego w dokumentacji potrzebne są wyniki dla obu pierwiastków oraz ocena warunku łącznego.

Dlaczego zgodność z RoHS nie potwierdza bezhalogenowości?

RoHS ogranicza konkretne substancje. W przypadku omawianych związków bromu są to polibromowane bifenyle, czyli PBB, oraz polibromowane etery difenylowe, czyli PBDE. Nie jest to ogólne ograniczenie zawartości wszystkich halogenów w laminacie. Nie należy więc wyciągać wniosku, że każdy bromowany materiał został zakazany.

TBBPA nie należy do PBB ani PBDE. Laminat zawierający TBBPA może zatem być zgodny z RoHS, a jednocześnie nie spełniać wymagań bezhalogenowości. Jeżeli specyfikacja projektu wymaga obu właściwości, należy uzyskać dokumenty potwierdzające każdą z nich.

W zapytaniu do dostawcy warto oddzielić te wymagania. Ogólna odpowiedź „materiał zgodny z RoHS” nie rozstrzyga pytania o zawartość Br i Cl. Do takiej oceny potrzebna jest deklaracja odnosząca się do IEC 61249-2-21 oraz właściwego gatunku laminatu.

Jak ogranicza się palność bez użycia halogenów?

W laminatach bezhalogenowych głównym kierunkiem jest stosowanie związków fosforu, często w połączeniu z azotem. W składzie mogą znajdować się także wypełniacze mineralne, na przykład trihydrat tlenku glinu lub wodorotlenek magnezu. Ich działanie endotermiczne wiąże się z pochłanianiem ciepła.

Celem pozostaje uzyskanie klasy palności UL 94 V-0. Osiągnięcie jej bez halogenów jest możliwe, ale wymaga odpowiedniego doboru żywicy i wypełniaczy. Sam napis „bezhalogenowy” nie potwierdza klasy palności: tę informację trzeba sprawdzić w dokumentacji wybranego materiału.

Dobór materiału płytki obejmuje zarówno skład, jak i wymaganą klasę palności.

Jak porównywać właściwości laminatów?

Nie ma jednego zestawu parametrów właściwego dla wszystkich laminatów bezhalogenowych. Skład żywicy i rodzaj wypełniaczy wpływają na zachowanie materiału. Porównanie powinno więc dotyczyć konkretnych gatunków wskazanych w kartach danych, a nie samych nazw grup materiałowych.

W zestawieniu z tradycyjnym FR-4 temperatura zeszklenia Tg bywa nieco niższa, natomiast temperatura rozkładu Td jest zwykle podobna lub wyższa. Chłonność wilgoci zwykle rośnie, a rozszerzalność w osi Z może zwiększać się wskutek zastosowania wypełniaczy. Są to kierunki zmian, nie gwarantowane cechy każdego materiału.

Nie warto wybierać zamiennika wyłącznie na podstawie Tg lub deklaracji bezhalogenowości. Przy porównywaniu ofert przejrzyj cały zestaw parametrów. Jeśli w karcie danych brakuje potrzebnej informacji, poproś o jej uzupełnienie, zamiast przypisywać laminatowi właściwości innego gatunku.

Co zmienia się podczas produkcji i montażu?

Materiały bezhalogenowe mogą wymagać dostosowania procesu. Przy wierceniu trzeba uwzględnić większe zużycie wierteł oraz ryzyko delaminacji, czyli rozwarstwienia materiału. W laminowaniu dopuszczalny zakres parametrów procesu może być węższy. Zastąpienie dotychczasowego laminatu innym wymaga więc uzgodnienia warunków produkcji.

Ważna jest również kontrola wilgoci. Ze względu na zwykle większą chłonność należy ustalić wymagania dotyczące suszenia przed lutowaniem, w tym lutowaniem rozpływowym. Nie ma podstaw, by podawać wspólną temperaturę i czas suszenia dla wszystkich laminatów bezhalogenowych: odpowiednie warunki trzeba uzgodnić dla wybranego materiału.

Laminaty tej grupy są zwykle opisywane jako zgodne z lutowaniem bezołowiowym. Nie zastępuje to jednak sprawdzenia dokumentacji konkretnego gatunku i ustalenia warunków montażu. Przy zmianie materiału przekaż wykonawcy jego pełne oznaczenie oraz wymagania projektu, tak aby dobór laminatu i przygotowanie procesu były ze sobą spójne.

Wymagania materiałowe warto uzgodnić przed rozpoczęciem produkcji i montażu.

Czy deklaracja obejmuje laminat, czy całe PCB?

Deklaracja dotycząca laminatu nie odpowiada jeszcze na pytanie o pozostałe materiały użyte w gotowej płytce. Jeśli zamówienie wymaga bezhalogenowości całego PCB, należy objąć sprawdzeniem także prepreg, maskę lutowniczą, nadruk opisowy oraz powłokę. Zakres dokumentów powinien odpowiadać zakresowi wymagania.

To rozróżnienie najlepiej zapisać już w specyfikacji. Sformułowanie „bezhalogenowy laminat” jest węższe niż „bezhalogenowa gotowa płytka”. Dostawca powinien wskazać, których materiałów dotyczy deklaracja i jakimi dokumentami potwierdza ich właściwości. Pozwala to uniknąć sytuacji, w której dokumentacja podłoża zostaje uznana za potwierdzenie składu całego wyrobu.

Lista kontrolna przed zamówieniem

Weryfikację warto oprzeć na dokumentach przypisanych do materiałów użytych w projekcie. Przed zatwierdzeniem oferty sprawdź następujące kwestie:

• Zakres wymagania: ustal, czy chodzi o laminat, czy o całą gotową płytkę.
• Oznaczenie materiałów: poproś o konkretny gatunek laminatu i prepregu, a przy wymaganiu dotyczącym całego PCB także o identyfikację pozostałych materiałów.
• Deklaracja bezhalogenowości: sprawdź odniesienie do IEC 61249-2-21 oraz zgodność oznaczenia materiału z ofertą.
• Raport laboratoryjny: poproś o wyniki oznaczania bromu i chloru oraz opis zastosowanej metody, na przykład spalania połączonego z chromatografią jonową.
• Ocena wyników: sprawdź osobno zawartość Br, zawartość Cl i ich sumę.
• Karta danych: zweryfikuj Tg, Td, CTE, wchłanianie wody i klasę UL 94.
• Przygotowanie produkcji: uzgodnij wymagania dotyczące wiercenia, laminowania, kontroli wilgoci i suszenia przed lutowaniem.

Jeśli kierujesz zapytanie do OurPCB, podaj wymagany zakres bezhalogenowości i poproś o dokumentację proponowanych materiałów.

FAQ — najczęstsze pytania

Czy bezhalogenowy laminat musi być całkowicie wolny od bromu i chloru?

Nie. W omawianej definicji dopuszczalne są zawartości do 900 ppm każdego z tych pierwiastków, pod warunkiem że ich suma nie przekracza 1500 ppm.

Czy dokument RoHS wystarczy do zamówienia bezhalogenowego PCB?

Nie potwierdza on samodzielnie bezhalogenowości. Potrzebna jest osobna deklaracja dla wskazanego materiału, odnosząca się do IEC 61249-2-21, oraz uzgodnienie zakresu wymagania.

Czy laminat bezhalogenowy może mieć klasę UL 94 V-0?

Tak. Można ją osiągnąć dzięki odpowiedniemu doborowi żywicy i wypełniaczy. Klasę palności trzeba jednak potwierdzić w dokumentacji konkretnego gatunku.

Czy można bez sprawdzenia procesu zastąpić dotychczasowy FR-4?

Takiej zamiany nie należy traktować jako automatycznej. Porównaj parametry materiałów oraz uzgodnij warunki wiercenia, laminowania, kontroli wilgoci i lutowania.

Podsumowanie

Wybór bezhalogenowego PCB wymaga sprawdzenia zawartości bromu i chloru, właściwości konkretnego laminatu oraz zakresu deklaracji dostawcy. Zgodność z RoHS i klasa palności odpowiadają na odrębne pytania. Podstawą zamówienia powinny być jasno opisane wymagania, karta danych, raport laboratoryjny i uzgodnione warunki produkcji.
