Produkcja PCB: od wiercenia i metalizacji do testu elektrycznego

Produkcja PCB polega na wykonaniu ścieżek, warstw izolacyjnych i połączeń międzywarstwowych zgodnie z dokumentacją. W sztywnej płytce z metalizowanymi otworami wiercenie tworzy otwory, gratowanie i oczyszczanie przygotowują ich powierzchnie, a metalizacja oraz miedziowanie galwaniczne tworzą przewodzące ścianki. Gotowa, nieobsadzona PCB wymaga kontroli wymiarów, wykonania i połączeń elektrycznych. Odbiór powinien opierać się na uzgodnionej klasie i wydaniu IPC-6012 oraz wynikach kontroli przypisanych do partii.

W skrócie

• W płytce wielowarstwowej obwody wewnętrzne wykonuje się i sprawdza przed prasowaniem pakietu oraz wierceniem otworów przelotowych.
• Gratowanie usuwa zadziory przy krawędziach otworów; osobna obróbka usuwa żywicę rozmazaną podczas wiercenia.
• Cienka warstwa przewodząca umożliwia galwaniczne osadzanie miedzi. Dopiero odpowiednia końcowa metalizacja zapewnia wymagane połączenie.
• Test elektryczny (E-test) sprawdza przerwy i zwarcia. Przekrój metalograficzny pokazuje inne cechy, w tym grubość miedzi na ściance otworu.
• Klasy IPC-6012 nie wybiera się po zakończeniu produkcji. Trzeba ją podać wraz z kryteriami i zakresem kontroli w zamówieniu.

Spis treści

• Dokumentacja i materiał przed produkcją
• Etapy produkcji i dowody kontroli
• Wiercenie otworów
• Gratowanie i usuwanie rozmazanej żywicy
• Metalizacja otworów i miedziowanie galwaniczne
• Przykład obliczeniowy: średnica po metalizacji
• Trawienie, maska i wykończenie płytki
• Test elektryczny przerw i zwarć
• Klasy IPC-6012 i odbiór partii
• Pytania o produkcję nieobsadzonych PCB

Co przygotować przed rozpoczęciem produkcji PCB?

Nieobsadzona płytka ma już wykonane obwody, otwory i zamówione powłoki, ale nie ma zamontowanych podzespołów. Poniższy opis dotyczy typowej produkcji sztywnej PCB z otworami przelotowymi. Konstrukcje z mikroprzelotkami lub przelotkami zagrzebanymi wymagają odpowiednio zaplanowanych dodatkowych operacji.

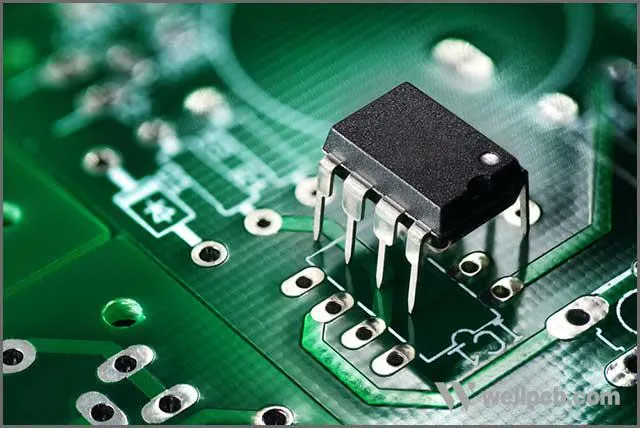

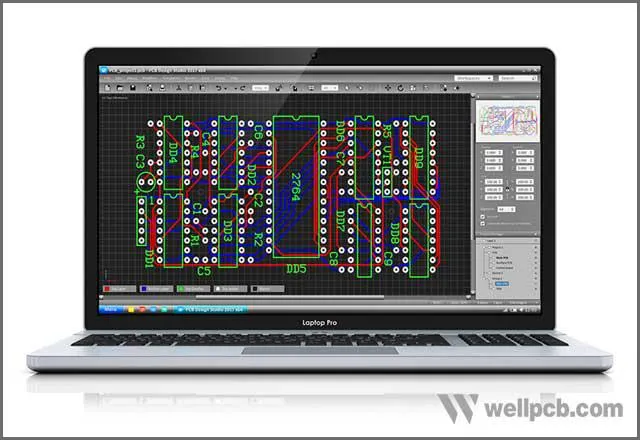

Producent potrzebuje spójnego zestawu danych: warstw miedzi, maski i opisów, obrysu, danych wiercenia oraz rysunku wykonawczego. Pliki muszą mieć wspólny początek współrzędnych, jednostki i oznaczenie wersji. Pliki Gerber opisują obrazy warstw; dane otworów przekazuje się zwykle osobno, na przykład w formacie Excellon. Przydatna jest także niezależna lista połączeń z programu projektowego, np. IPC-D-356, do porównania z danymi przygotowanymi do produkcji.

• Konstrukcja: liczba i kolejność warstw, materiał, grubość płytki oraz tolerancje.
• Miedź: grubość folii wyjściowej i wymagania dla gotowych przewodników oraz metalizacji otworów.
• Otwory: rozdzielenie otworów metalizowanych PTH i niemetalizowanych NPTH, średnice końcowe, tolerancje oraz położenie.
• Powierzchnie: maska lutownicza, wykończenie odsłoniętych pól i wymagane oznaczenia.
• Odbiór: wydanie i klasa IPC-6012, wymagania dodatkowe, metody badań, próbkowanie oraz zakres przekazywanych raportów.

Typowo stosuje się FR-4, czyli laminat epoksydowy wzmacniany tkaniną szklaną. Sama nazwa nie określa wszystkich właściwości cieplnych i elektrycznych: trzeba wskazać odpowiedni materiał i zasady zatwierdzania zamienników. Laminaty na bazie PTFE oraz podłoża z rdzeniem metalowym mają odmienne wymagania technologiczne. Dobiera się je do funkcji płytki, a nie do ogólnego hasła „lepszy materiał”.

Przegląd DFM, czyli ocena możliwości wykonania projektu, powinien zakończyć się wyjaśnieniem rozbieżności przed uruchomieniem partii. Zmiany średnic, pól wokół otworów lub układu warstw wpływające na projekt wymagają uzgodnienia z zamawiającym.

Etapy produkcji PCB: co powstaje i jak to sprawdzić?

Dla płytki wielowarstwowej najpierw odwzorowuje się i trawi obwody warstw wewnętrznych, wykonuje ich kontrolę optyczną, a następnie prasuje rdzenie z prepregiem i folią miedzianą. Prepreg zawiera częściowo utwardzoną żywicę, która podczas prasowania wiąże pakiet. Produkcja wielowarstwowa nie jest więc operacją dopisywaną na końcu. W płytce dwustronnej nie występuje etap wykonywania wewnętrznych obwodów.

Tabela pokazuje punkty kontroli dla typowego procesu. Zapisy międzyoperacyjne służą nadzorowi produkcji; przekazanie ich odbiorcy trzeba uzgodnić. Kryteria gotowego wyrobu wynikają z dokumentacji oraz przywołanej klasy IPC-6012, a nie z samego faktu wykonania operacji.

Wiercenie: położenie otworu jest równie ważne jak średnica

Wiercenie mechaniczne stosuje się typowo do otworów przelotowych, a laserowe między innymi do mikroprzelotek. Nie oznacza to, że jedna metoda jest zawsze dokładniejsza: wybór zależy od geometrii, materiału i głębokości otworu. Szerszy opis metod zawiera artykuł o wierceniu w płytach PCB.

Program wiercenia musi rozróżniać otwory PTH i NPTH. Otwór montażowy może pozostać niemetalizowany, natomiast przelotka przewodzi dzięki miedzi na ściance. Samo wywiercenie otworu nie łączy warstw elektrycznie. Otwory NPTH wykonuje się lub zabezpiecza na odpowiednim etapie, aby nie otrzymały niezamówionej powłoki przewodzącej.

Kontrola obejmuje obecność otworów, położenie, średnicę oraz stan ścianek. W płytce wielowarstwowej istotne jest trafienie w pola warstw wewnętrznych; kontrolę ich wzajemnego położenia można prowadzić metodą rentgenowską lub na odpowiednich strukturach kontrolnych. Przekrój pozwala później ocenić pierścień miedzi i połączenie z metalizacją.

W rysunku podawaj jednoznacznie średnicę gotowego otworu. Producent dobiera narzędzie z uwzględnieniem obróbki i narastającej powłoki. Dodatkowy, brakujący lub przesunięty otwór jest niezgodnością z projektem; może uszkodzić przewodnik lub pozbawić przelotkę wymaganego połączenia.

Gratowanie i usuwanie rozmazanej żywicy to różne operacje

Po wierceniu przy wejściu i wyjściu otworu mogą pozostać zadziory miedzi oraz luźne cząstki materiału. Gratowanie usuwa wystające krawędzie, a czyszczenie przygotowuje powierzchnię do następnych operacji. Zbyt agresywna obróbka może uszkodzić folię lub zmienić geometrię pola, dlatego jej wynik podlega oględzinom.

Osobnym problemem jest żywica rozmazana przez wiertło na ściance otworu, również na odsłoniętej krawędzi miedzi warstwy wewnętrznej. Usuwa się ją w procesie chemicznym lub plazmowym, określanym jako desmear. Samo szczotkowanie powierzchni płytki nie potwierdza oczyszczenia wnętrza otworu.

Dowodem wykonania jest zapis operacji i kontroli próbek według zatwierdzonej procedury. W dalszej ocenie przekrojów sprawdza się między innymi stan połączenia miedzi otworu z warstwą wewnętrzną. Poprawnie wyglądająca krawędź otworu nie wystarcza do potwierdzenia jakości tego połączenia.

Metalizacja otworów a miedziowanie galwaniczne

Ścianka wywierconego otworu zawiera odsłonięty dielektryk, który nie przewodzi prądu potrzebnego do galwanizacji. W wariancie z miedziowaniem chemicznym przygotowuje się i aktywuje powierzchnię, a następnie osadza cienką warstwę miedzi bez zewnętrznego zasilania elektrycznego. Warstwa ta umożliwia późniejsze miedziowanie galwaniczne. Alternatywą jest metalizacja bezpośrednia, np. z wykorzystaniem przewodzącej warstwy węglowej.

Kontrola wstępnego pokrycia sprawdza, czy warstwa przewodząca obejmuje wymagane powierzchnie ścianek. Nie jest to jeszcze dowód osiągnięcia końcowej grubości miedzi. Odbiorca powinien rozróżniać zapis kontroli tego etapu od raportu gotowego otworu.

Miedziowanie galwaniczne zwiększa grubość miedzi dzięki przepływowi prądu przez kąpiel i płytkę. Rozkład osadu zależy między innymi od geometrii otworów, rozkładu miedzi na panelu, parametrów prądowych i warunków kąpieli. Grubość miedzi na powierzchni płytki nie dowodzi takiej samej grubości w środku otworu.

W jednym z typowych wariantów na zewnętrzne warstwy nanosi się i obrazuje fotorezyst, który odsłania miejsca przeznaczone do pogrubienia. Po miedziowaniu osadza się ochronną warstwę cyny do późniejszego trawienia. Istnieją też procesy z galwanizacją całego panelu; kolejność szczegółowych operacji musi odpowiadać wybranej technologii.

Raport przekroju powinien wskazywać partię, panel, kupon, typ otworu, skalę obrazu i miejsca pomiaru. Ocenia się wymaganą grubość średnią i lokalną oraz dopuszczalność nieciągłości według właściwego wydania i klasy IPC-6012. Kupon jest próbką kontrolną wytwarzaną razem z płytkami; musi reprezentować badaną konstrukcję. Pojedynczy przekrój pokazuje wybrane miejsce, nie wszystkie otwory w dostawie.

Przykład obliczeniowy (założenia): średnica otworu po metalizacji

Przyjmijmy idealnie okrągły otwór o średnicy D₀ = 0,350 mm po oczyszczeniu, przed osadzaniem miedzi. Zakładamy równomierną, łączną warstwę miedzi o grubości t = 0,025 mm na każdej ściance. Pomijamy inne powłoki i nierówności. Są to wyłącznie założenia geometryczne, a nie pomiary, zalecenie produkcyjne ani minima klasy IPC.

Powłoka zmniejsza promień o t, więc średnica po miedziowaniu wynosi: D = D₀ − 2 × t = 0,350 mm − 2 × 0,025 mm = 0,300 mm.

Rozważmy także założone przedziały: D₀ od 0,340 do 0,360 mm oraz t od 0,020 do 0,030 mm. Przy niezależnych skrajnych wartościach najmniejsza średnica wynosi 0,340 − 2 × 0,030 = 0,280 mm, a największa 0,360 − 2 × 0,020 = 0,320 mm. To obwiednia przyjętych tolerancji, nie prognoza rozkładu wyników produkcji.

Przykład pokazuje, dlaczego średnicy wiertła nie wolno utożsamiać ze średnicą końcową. Nie służy do samodzielnego ustalania naddatku narzędzia: rzeczywisty proces obejmuje także zużycie wiertła, obróbkę ścianek i ewentualne wykończenie powierzchni. Wymaganie z rysunku dotyczy otworu po wszystkich przewidzianych operacjach.

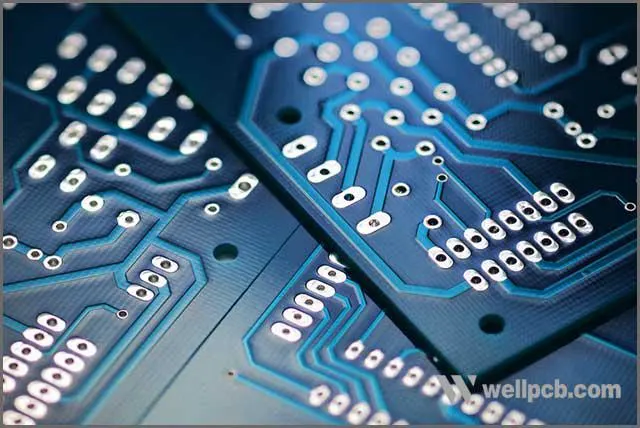

Trawienie, maska lutownicza i wykończenie PCB

W opisanym wariancie po galwanizacji usuwa się fotorezyst, wytrawia odsłoniętą, niepotrzebną miedź i usuwa ochronną cynę. Pozostają ścieżki i pola. Zbyt silne podtrawienie może zwęzić przewodnik lub spowodować przerwę. Pozostawiona miedź między odrębnymi sieciami może utworzyć zwarcie. To odmienne wady, wymagające właściwej identyfikacji.

Automatyczna inspekcja optyczna AOI porównuje geometrię obwodów z danymi odniesienia. Pomaga wykrywać pozostałości miedzi, ubytki i nieprawidłowe odstępy. Nie zastępuje kontroli elektrycznej ukrytych połączeń między warstwami.

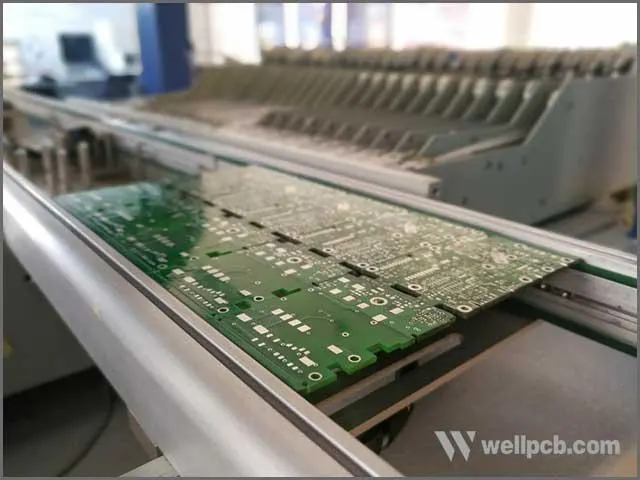

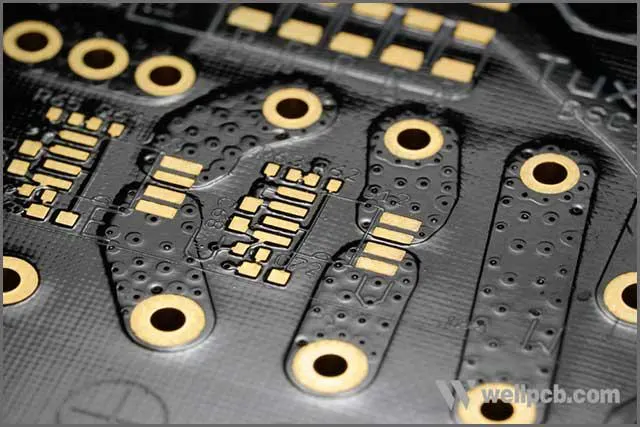

Maska lutownicza osłania wybrane powierzchnie miedzi, pozostawiając otwarcia zgodne z projektem. Sprawdza się jej położenie, utwardzenie, przyczepność oraz brak niezamierzonego pokrycia pól. Nadruk opisowy nanosi oznaczenia; nie tworzy obwodów elektrycznych.

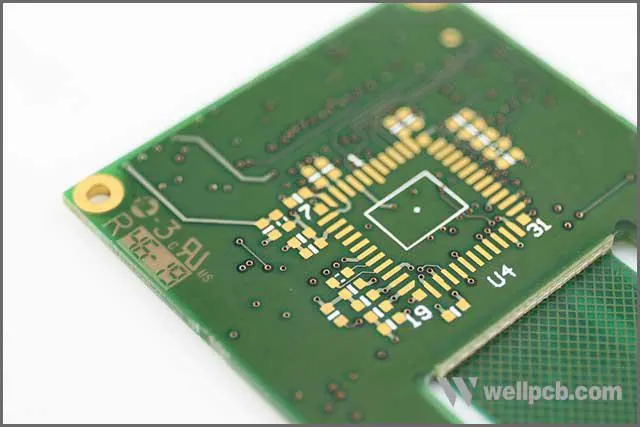

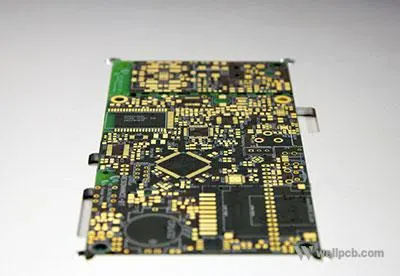

Odsłonięte pola otrzymują uzgodnione wykończenie, np. ENIG, bezołowiowy HASL albo OSP. Kontrola musi odpowiadać danej powłoce: może obejmować wygląd, grubość i lutowność. Nie należy przenosić metody pomiaru powłoki metalicznej na organiczną bez sprawdzenia jej przydatności. Frezowanie lub nacinanie nadaje płytce obrys i sposób rozdzielania panelu; ocenia się wymiary, wycięcia i jakość krawędzi.

E-test: jak sprawdza się przerwy i zwarcia?

Test elektryczny nieobsadzonej PCB porównuje jej połączenia z zatwierdzoną listą odniesienia. Kontrola ciągłości sprawdza przewodzenie między punktami tej samej sieci, a kontrola izolacji sprawdza rozdzielenie odrębnych sieci. Przerwa może powstać w ścieżce lub metalizacji otworu; zwarcie może wynikać z nieusuniętego mostka miedzi.

Stosuje się sondy ruchome lub przyrząd z igłami kontaktowymi. Dobór metody zależy od dostępu do punktów, liczby płytek i programu badania. Niezależnie od urządzenia należy określić progi rezystancji dla ciągłości i izolacji, napięcie testowe oraz zakres sprawdzanych połączeń. Same określenia „test wykonany” i „zgodne z IPC” nie opisują tych warunków.

Porównanie listy połączeń odtworzonej z danych produkcyjnych z niezależną listą z projektu pomaga wykryć błędy przygotowania danych. Testowanie wyłącznie względem błędnie przygotowanego wzorca może zaakceptować płytkę wykonaną zgodnie z tym błędem.

• Raport powinien zawierać numer części i wersję, identyfikację partii oraz sposób powiązania wyniku z płytką lub pozycją w panelu.
• Należy wskazać wersję programu, źródło listy odniesienia, metodę i parametry testu.
• Zapis powinien określać zakres kontroli, wynik oraz wykryte niezgodności; ewentualna poprawka wymaga udokumentowania i ponownego sprawdzenia.

Pozytywny E-test nie potwierdza odpowiedniej grubości miedzi, odporności połączenia na obciążenia cieplne ani kontrolowanej impedancji. Takie cechy wymagają właściwych, osobno określonych badań. Test nieobsadzonej płytki nie sprawdza też działania przyszłego urządzenia.

Jak powiązać odbiór partii z klasą IPC-6012?

IPC-6012 określa wymagania kwalifikacyjne i użytkowe dla sztywnych płytek drukowanych. IPC-A-600 pomaga interpretować akceptowalne i niezgodne cechy ich wykonania. W zamówieniu wskaż wydania dokumentów, klasę, wymagania dodatkowe oraz uzgodnione odstępstwa. Zastosowanie poszczególnych dokumentów wyjaśnia poradnik o normach IPC.

• Klasa 1: wyroby ogólnego przeznaczenia, w których podstawowym wymaganiem jest działanie gotowego wyrobu.
• Klasa 2: wyroby wymagające utrzymania parametrów i dłuższej eksploatacji; nieprzerwana praca jest pożądana, lecz nie krytyczna.
• Klasa 3: wyroby, w których utrzymanie parametrów lub gotowość do działania są krytyczne, a przestoje nie są dopuszczalne.

To skrót znaczenia klas, nie komplet kryteriów odbioru. Wybrana klasa wpływa między innymi na ocenę pierścieni miedzi wokół otworów, metalizacji i nieciągłości oraz wymagania kontroli. Granice trzeba odczytać dla konkretnego typu struktury i wydania normy. Nie należy zastępować wymagań dla minimalnej grubości lokalnej samą grubością średnią ani stosować jednego kryterium do wszystkich rodzajów przelotek.

Przed zwolnieniem dostawy sprawdź:

1. Zgodność dokumentów: ta sama wersja projektu, materiał i układ warstw co w zatwierdzonym zamówieniu.
2. Otwory i obrys: wyniki kontroli średnic końcowych, położenia, grubości płytki i wymiarów mechanicznych.
3. Przekroje: reprezentatywne próbki z opisem, wynikami pomiarów, właściwymi granicami i oceną; także po narażeniu cieplnym, gdy wymaga tego plan badań.
4. Powierzchnie: kontrolę ścieżek, maski, oznaczeń oraz zamówionego wykończenia.
5. E-test: udokumentowany wynik i zakres badania, możliwy do powiązania z dostarczonymi płytkami.
6. Niezgodności: decyzje dotyczące odstępstw i poprawek oraz wymagane ponowne kontrole.

W planie rozdziel badania każdej sztuki, kontrole próbek i kwalifikację procesu. Sam zapis „klasa 3” nie jest raportem pomiarowym ani potwierdzeniem trwałości w dowolnych warunkach. Pakiet odbiorowy powinien pokazywać, które wymagania sprawdzono i na jakiej podstawie zwolniono partię.

Najczęstsze pytania o produkcję nieobsadzonych PCB

Czy wiercenie jest pierwszym etapem produkcji PCB?

Nie. Najpierw przygotowuje się dokumentację i materiały. W typowej płytce wielowarstwowej przed wierceniem otworów przelotowych wykonuje się obwody wewnętrzne, sprawdza je i prasuje pakiet. Kolejność dla przelotek ślepych i zagrzebanych zależy od konstrukcji.

Czym różni się gratowanie od usuwania rozmazanej żywicy?

Gratowanie usuwa zadziory przy krawędziach otworów. Usuwanie rozmazanej żywicy oczyszcza ich ścianki, w tym odsłonięte krawędzie miedzi warstw wewnętrznych. Wygładzona powierzchnia płytki nie dowodzi, że wnętrze otworu jest gotowe do metalizacji.

Dlaczego otwór po produkcji jest mniejszy od średnicy wiertła?

Miedź osadza się na ściankach i zmniejsza światło otworu. Wpływ mają również inne operacje i powłoki. Dlatego zamawiający określa wymiar końcowy i tolerancję, a producent dobiera średnicę narzędzia do swojego procesu.

Czy pozytywny test elektryczny wystarczy do odbioru PCB?

Nie. Potwierdza sprawdzone połączenia przy określonych parametrach testu. Nie mierzy bezpośrednio grubości miedzi w otworach ani jakości powłok. Odbiór obejmuje także wymagane kontrole wymiarowe, wizualne i badania próbek.

Czy każdą płytkę trzeba zamawiać w klasie 3 IPC-6012?

Nie. Klasę dobiera się do funkcji i wymaganej niezawodności wyrobu, a następnie uzgadnia przed produkcją. Wyższa klasa nie naprawia błędów projektu i nie zastępuje doprecyzowania materiału, tolerancji, zakresu badań oraz kryteriów odbioru.
